BP93420-IC Sensor Transmitter Tekanan Suhu Tinggi dengan Sensor Perangkat Dissipasi Panas
Product Details
| Model NO.: | BP93420-IC | Rentang Tekanan: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.5-4.5VDC/4-20mA /0-5VDC dan sebagainya | Kekuatan: | Tegangan 12-36VDC (24VDC) |
| Jenis tekanan: | Tekanan Pengukur, Mutlak, Tekanan Tertutup | Jenis struktur: | Pemancar Tekanan berisi minyak |
| Media pengukur: | Cairan dan Gas | Tingkat akurasi: | 0,5% |
| Sensor: | Sensor baja tahan karat | Pengaturan khusus: | OEM dan ODM |
| Menyoroti |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

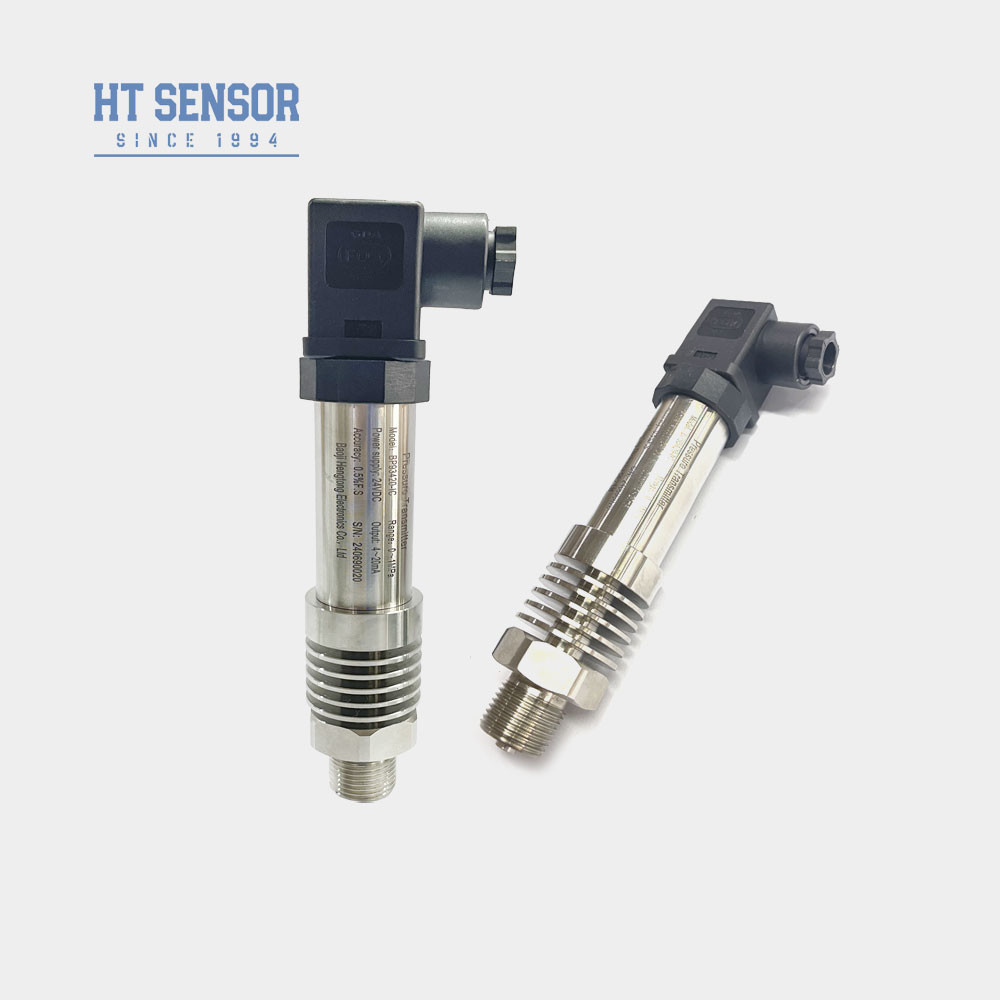

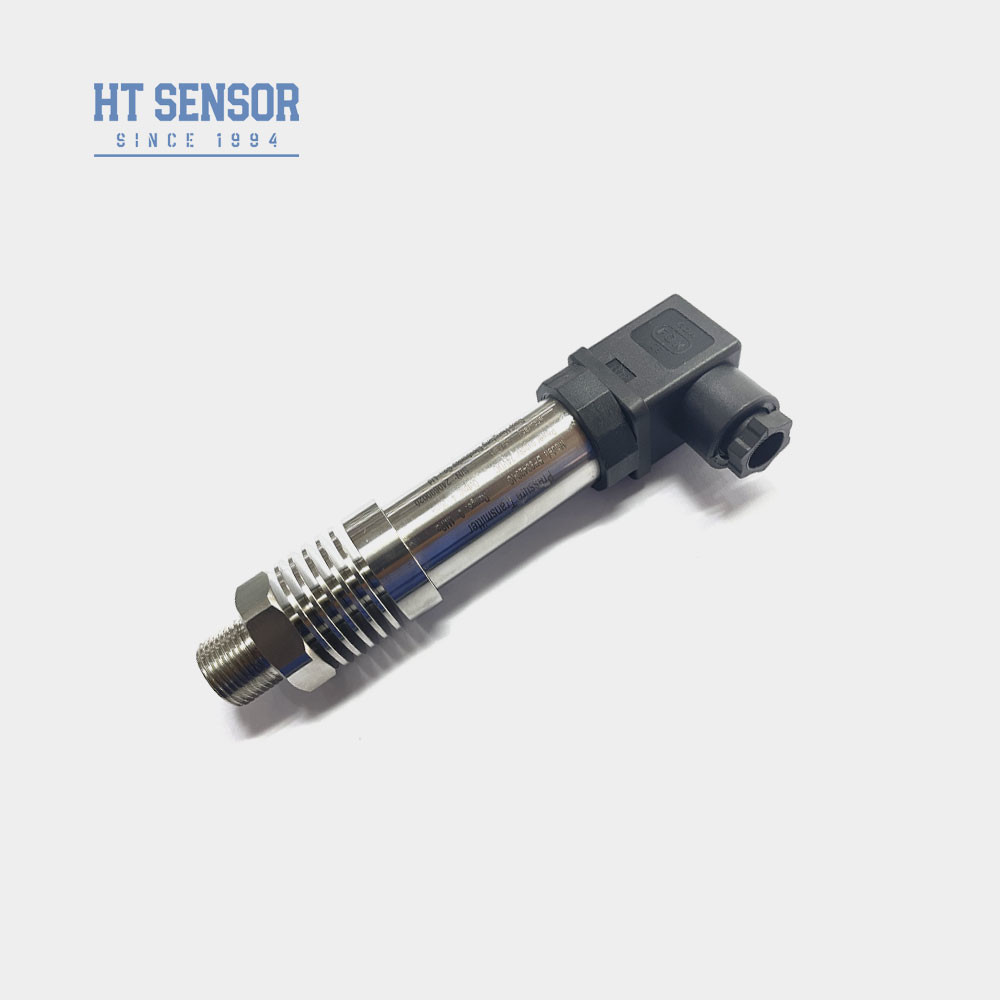

BP93420-IC Sensor Transmitter Tekanan Suhu Tinggi dengan Perangkat Dissipasi Panas
BP93420IC Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
BP93420-IC adalah sensor pemancar tekanan suhu tinggi yang menggunakan inti terisi minyak isolasi tekanan silikon seri HT19 canggih sebagai elemen pengukur inti.Perangkat disipasi panas telah dimasukkan di ujung depan untuk secara signifikan mendinginkan media yang bersentuhan dengan sensorDesain khusus ini membuatnya sangat cocok untuk lingkungan suhu tinggi yang menuntut, membuatnya ideal untuk aplikasi yang melibatkan fluktuasi suhu atau operasi di bawah kondisi yang tinggi.Hal ini menemukan aplikasi yang luas dalam proses industri dan sistem di mana pengukuran tekanan yang akurat dan dapat diandalkan sangat penting, bahkan dalam lingkungan suhu tinggi yang menantang.
Fitur Produkdari sensor pemancar tekanan:
- 1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
- 2. IP65 rating perlindungan struktur stainless steel.
- 3. nol dan skala penuh disesuaikan.
- 4. presisi tinggi, semua struktur stainless steel.
Aplikasidari sensor pemancar tekanan:
- 1Pengukuran tekanan gas dan cairan non-korosif dengan baja tahan karat 316L.
- 2. Digunakan dalam industri maritim dan penerbangan.
- 3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
- 4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter kinerja sensor pemancar tekanan | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 150oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,4kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
