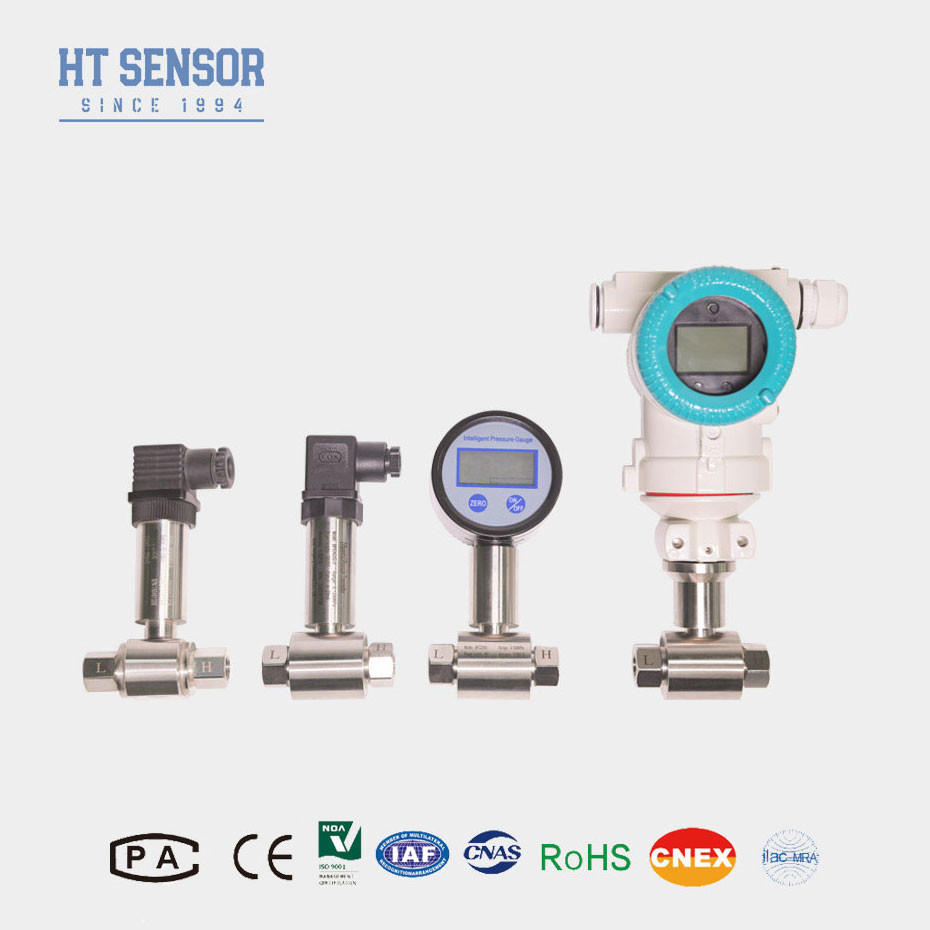

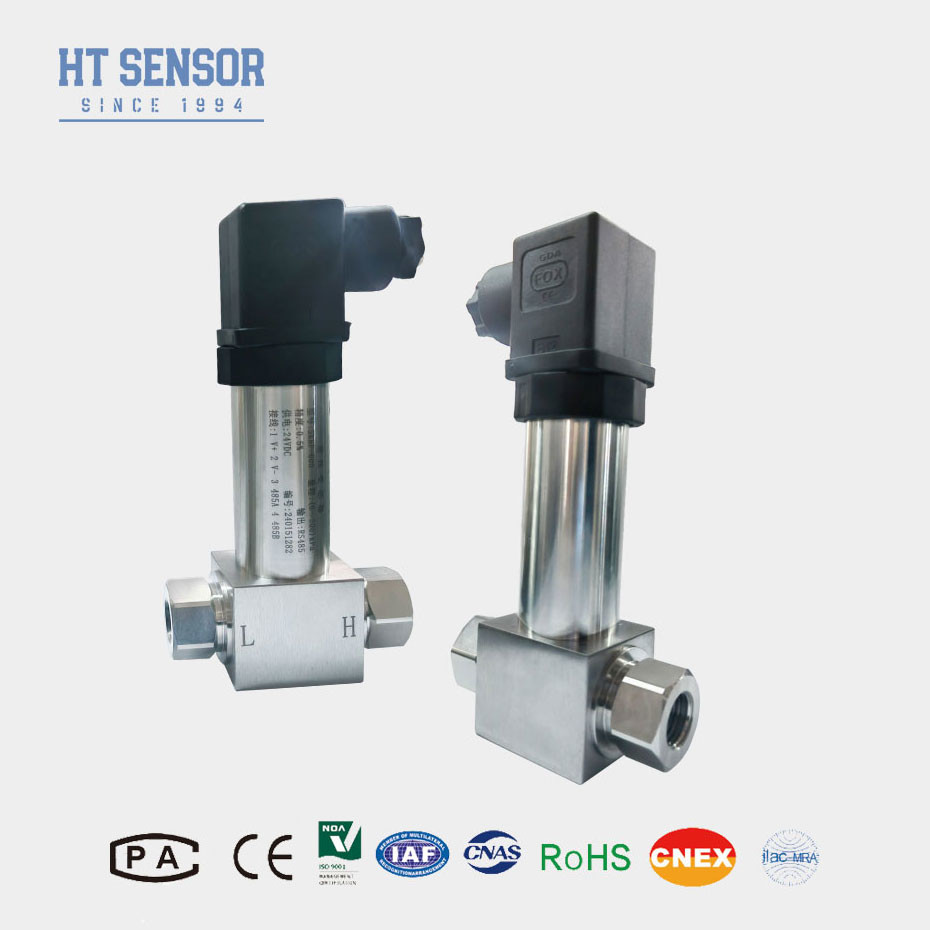

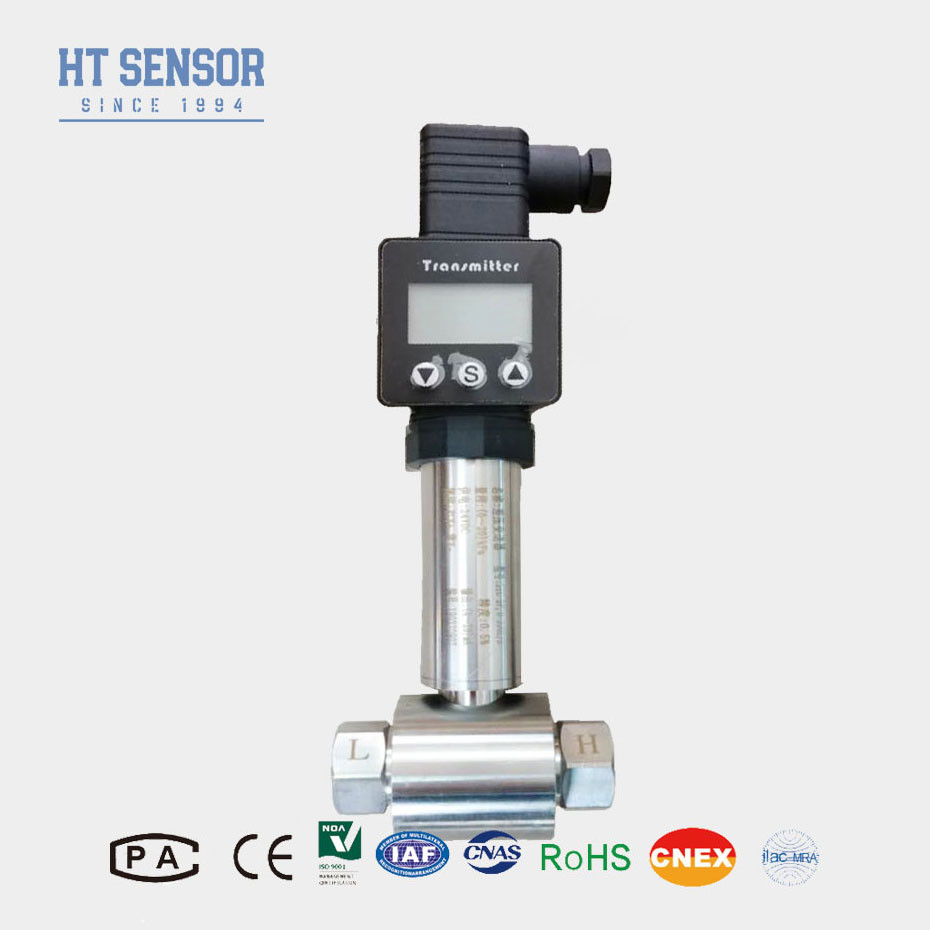

BP93420DIII Transmitter Tekanan Diferensial
Pengenalan pemancar tekanan diferensial:
BP93420DIII tekanan cair diferensial tekanan pemancar menggunakan piezoresistive difusi sensor silikon.Ketika tekanan diferensial media yang diukur bertindak pada membran bergelombang di kedua ujung sensor, sinyal output dari jembatan Wheatstone pada chip sensor menunjukkan hubungan linier yang baik dengan tekanan diferensial, memungkinkan pengukuran tekanan diferensial yang akurat.Ini cocok untuk berbagai gas dan cairan pengukuran tekanan diferensial di industri seperti minyak bumi, kimia, energi, dan hidrologi untuk aplikasi pipa.
Fitur Produk:
1Transmitter memiliki desain struktur baja tahan karat, membuatnya kompakdan mudah dipasang
2Hal ini mengalami kompensasi suhu yang ketat dan penyaringan penuaan, memastikan kinerja yang stabil dan dapat diandalkan
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasi:
1. Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
3. Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Suhu operasi |
-30oC ~ 80oC |
| Suhu penyimpanan |
-40oC~100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1Saat memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian-bagian yang bersentuhan dengan produk.
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam ke ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan

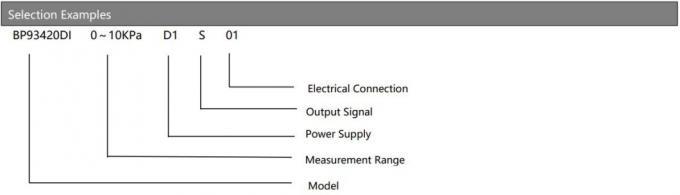

| Panduan pesanan: |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa...~2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |

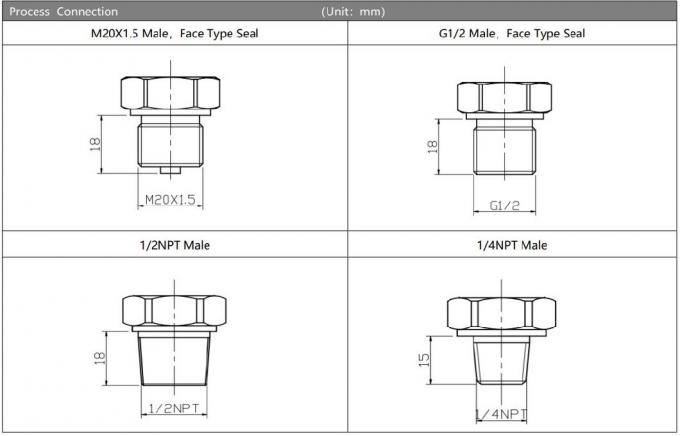

Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
