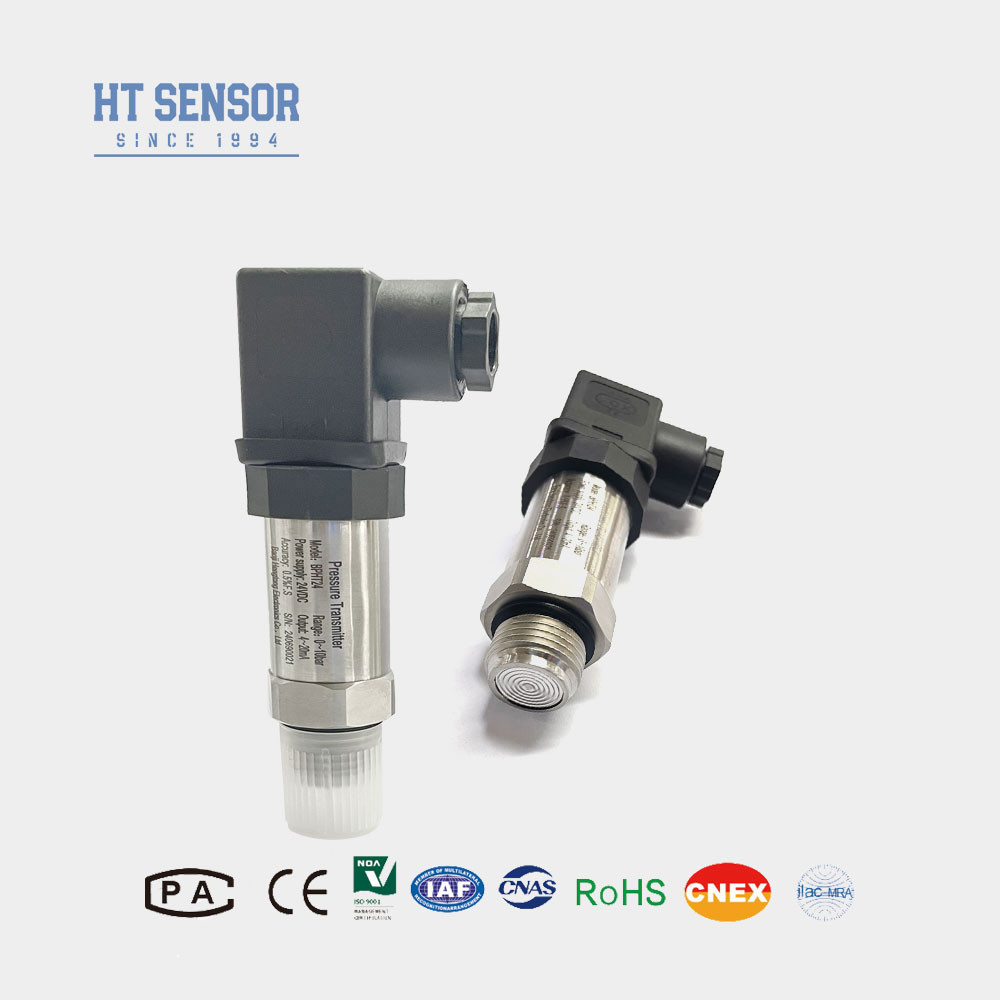

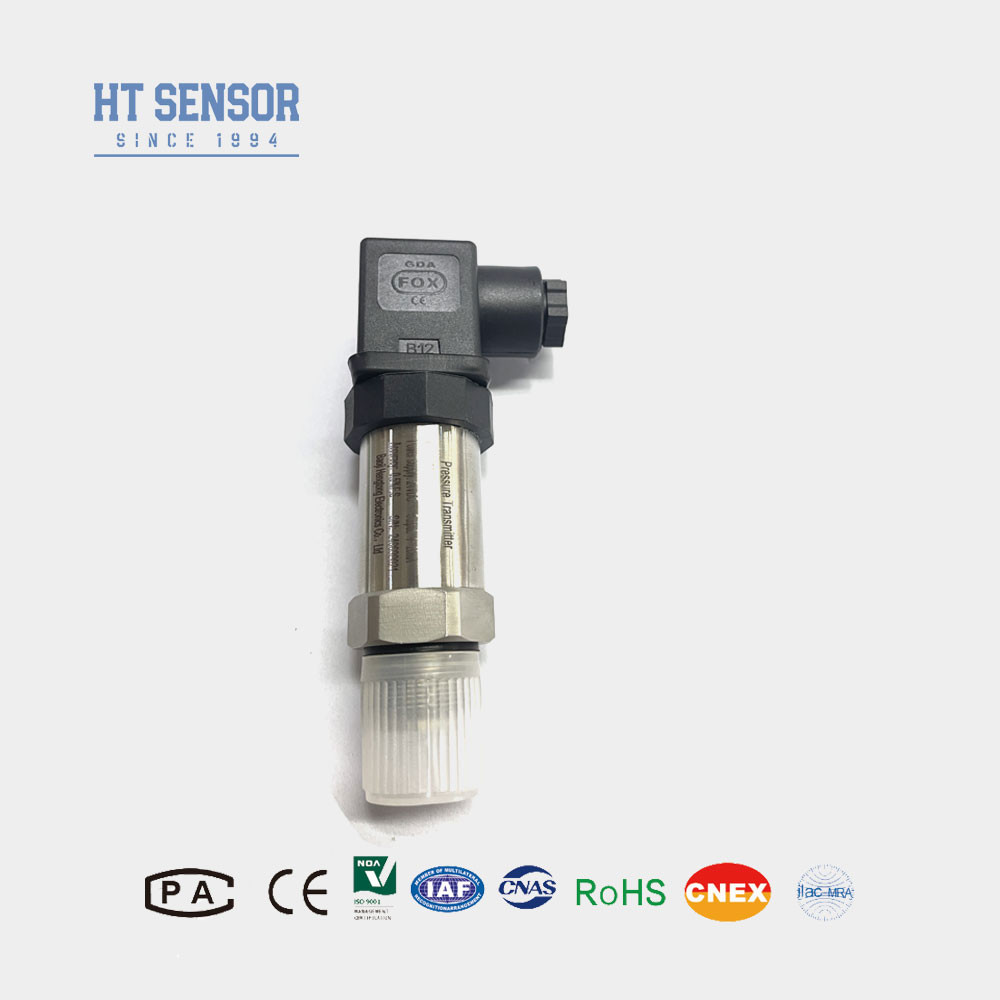

BPHT24 Top Flush Diaphragm Pressure Sensor untuk Transmitter Aplikasi Industri dan Komersial
Product Details
| Model NO.: | BPHT24 | Jangkauan: | 0-10kpa ~ 35Mpa |
|---|---|---|---|
| Kekuatan: | 12-32VDC(24VDC) | Output: | 4-20mA dan seterusnya |
| Menghubung: | M20*1,5 G1/2 | Jenis: | Sensor pemancar tekanan diafragma siram |
| Media pengukur: | lem Minuman cair dan sebagainya | Tingkat akurasi: | 0,5%FS |
| Bahan: | Baja tahan karat | Pengaturan khusus: | OEM |
| Menyoroti |
industrial flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor |
||
Product Description
BPHT24 Top Flush Diaphragm Pressure Sensor untuk Aplikasi Industri dan Komersial
BPHT24Sensor tekanan diafragma
Pengenalan pemancar sensor tekanan diafragma:
BPHT24 flush diafragma sensor tekanan pemancar inti Teknologi dan Keandalan:Tipe depan silikon difusi mengadopsi sistem inti silikon difusi impor dan memanfaatkan teknologi tuning dan kompensasi digitalHal ini memastikan kinerja produk yang dapat diandalkan dan output stabil dari sensor.
Fitur Produkdari sensor tekanan diafragma flush transmitter:
1. Berbagai pilihan antarmuka tekanan.
2Dirancang untuk aplikasi higienis untuk mencegah skala menengah.
3Keakuratan tinggi dengan struktur stainless steel sepenuhnya.
4Mudah dibersihkan.
| Parameter Kinerjadari pemancar sensor tekanan diafragma flush | |
| Jangkauan pengukuran | 0 ~ 10Kpa... ~ 20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
- Ketika memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian produk yang basah.
- Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital sebagai standar.
- Saat memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar harus setidaknya 20VDC.
- Untuk memastikan pengoperasian produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya tertanam dengan benar.
- Produk ini tidak termasuk kabel yang dipasang secara default.ada tiga pilihan bahan yang tersedia - polietilen adalah bahan default yang digunakan jika tidak ada instruksi khusus yang diberikanJika Anda membutuhkan bahan kabel yang berbeda, harap jelaskan dalam formulir pesanan Anda.
- Untuk persyaratan khusus seperti getaran yang kuat, dampak instan, atau gangguan elektromagnetik / frekuensi radio yang kuat, harap beri tahu kami dan tentukan rincian ini dalam pesanan Anda.
| Panduan pesanandari sensor tekanan diafragma flush transmitter | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| T | Transmitter Tekanan tahan suhu tinggi | |||||||
| Jangkauan pengukuran | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
