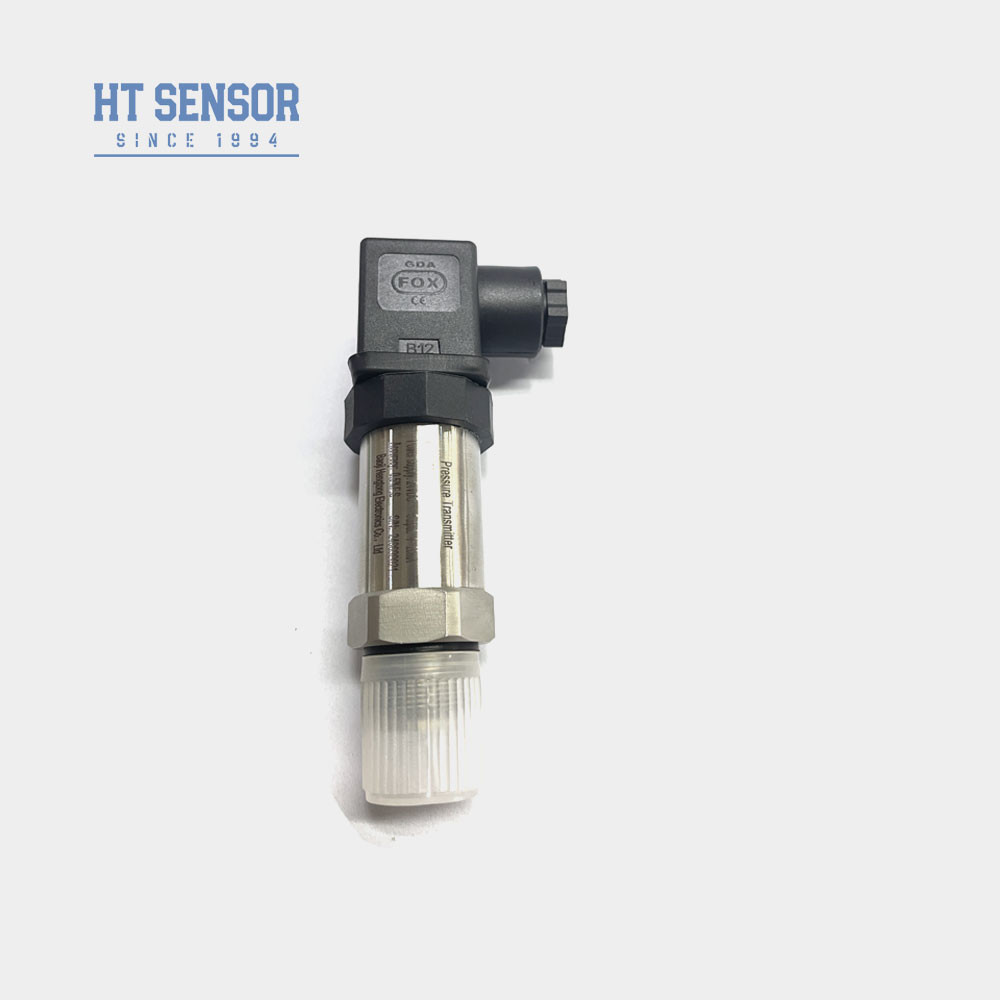

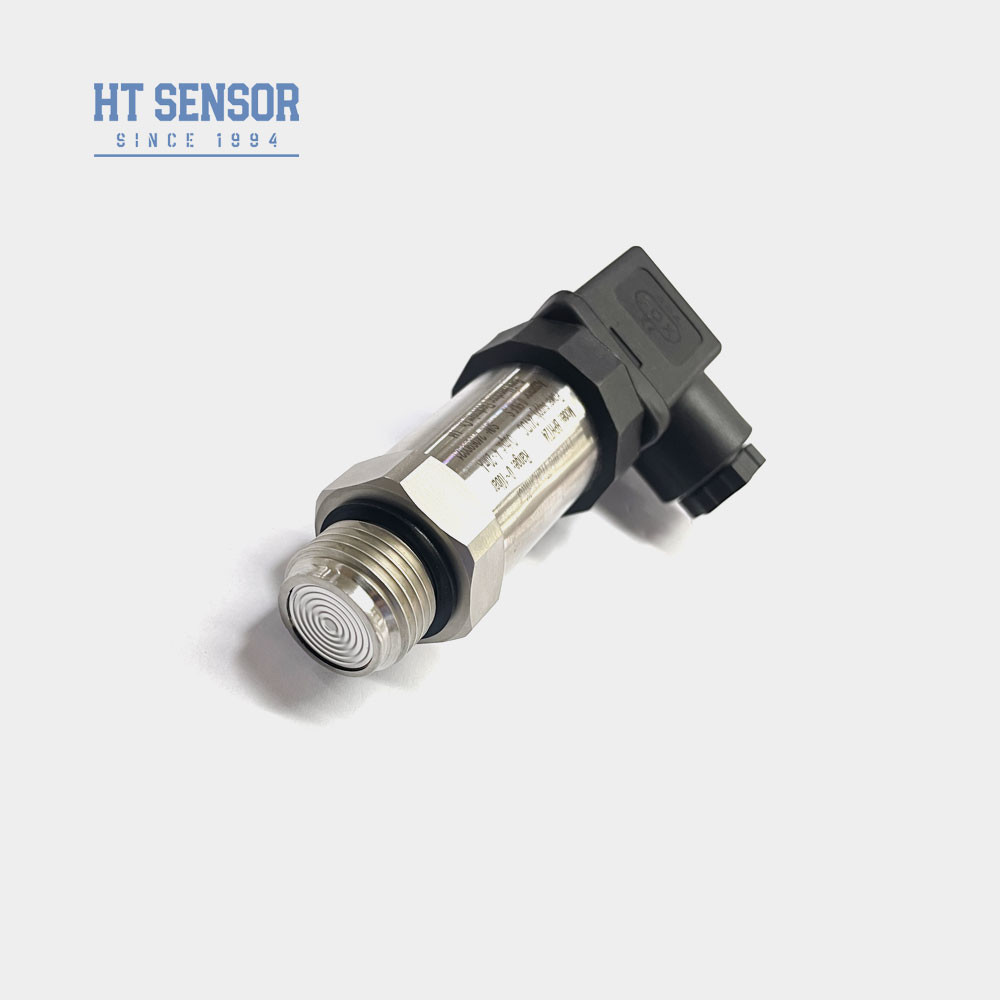

BPHT24 Flush Diaphragm Pressure Sensor untuk Transmitter Pengukuran Tingkat Cairan
Detail Produk
| Model NO.: | BPHT24 | Jangkauan: | 0-10kpa~20mpa |
|---|---|---|---|
| Kekuatan: | 12-32VDC(24VDC) | Output: | 4-20mA dan seterusnya |
| Menghubung: | M20*1.5 atau G1/2 | Jenis: | Pemancar sensor tekanan flush |
| Media pengukur: | Lem cair, gas dan minuman | Tingkat akurasi: | 0,5%FS |
| Bahan: | Baja tahan karat | Pengaturan khusus: | OEM dan ODM |
| Menyoroti |
flush diaphragm pressure sensor for liquid,liquid level measurement pressure transmitter,BPHT24 flush diaphragm sensor |
||
Deskripsi Produk
BPHT24 Flush Diaphragm Pressure Sensor untuk Transmitter Pengukuran Tingkat Cairan
BPHT24Sensor tekanan diafragma
Pengenalan pemancar sensor tekanan diafragma:
BPHT24 Elemen Pengukuran dan Rumah: BPHT24 sensor tekanan pemancar mengadopsi HT seri plat diafragma silikon terisolasi inti minyak sebagai elemen pengukuran sinyal.Semua komponen ditempatkan dalam kandang baja tahan karat, yang mengubah sinyal sensor menjadi arus output standar atau tegangan yang dibutuhkan oleh pelanggan.
Fitur Produkdari sensor tekanan diafragma flush transmitter:
1. Berbagai pilihan antarmuka tekanan.
2Dirancang untuk aplikasi higienis untuk mencegah skala menengah.
3Keakuratan tinggi dengan struktur stainless steel sepenuhnya.
4Mudah dibersihkan.
| Parameter Kinerjadari pemancar sensor tekanan diafragma flush | |
| Jangkauan pengukuran | 0~35Kpa...~20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5.Kabel tidak dilengkapi dengan kabel standar yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
6Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan pesanandari sensor tekanan diafragma flush transmitter | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| T | Transmitter Tekanan tahan suhu tinggi | |||||||
| Jangkauan pengukuran | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
Q1: Apakah Kau perusahaan manufaktur?
A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun.
Q2:Produk yang disesuaikan
A2: Kami menyediakan layanan OEM dan Desain Khusus.
Q3: Jaminan Kualitas
A3:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli.Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
Q4: Pengiriman & pengemasan
A4:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.
Q5: Hubungi kami
A5: Kami memiliki tim penjualan yang aktif dan berpengalaman untuk melayani Anda pada pertanyaan teknis dan masalah bisnis. Tinggalkan pesan atau klik Layanan Online.
