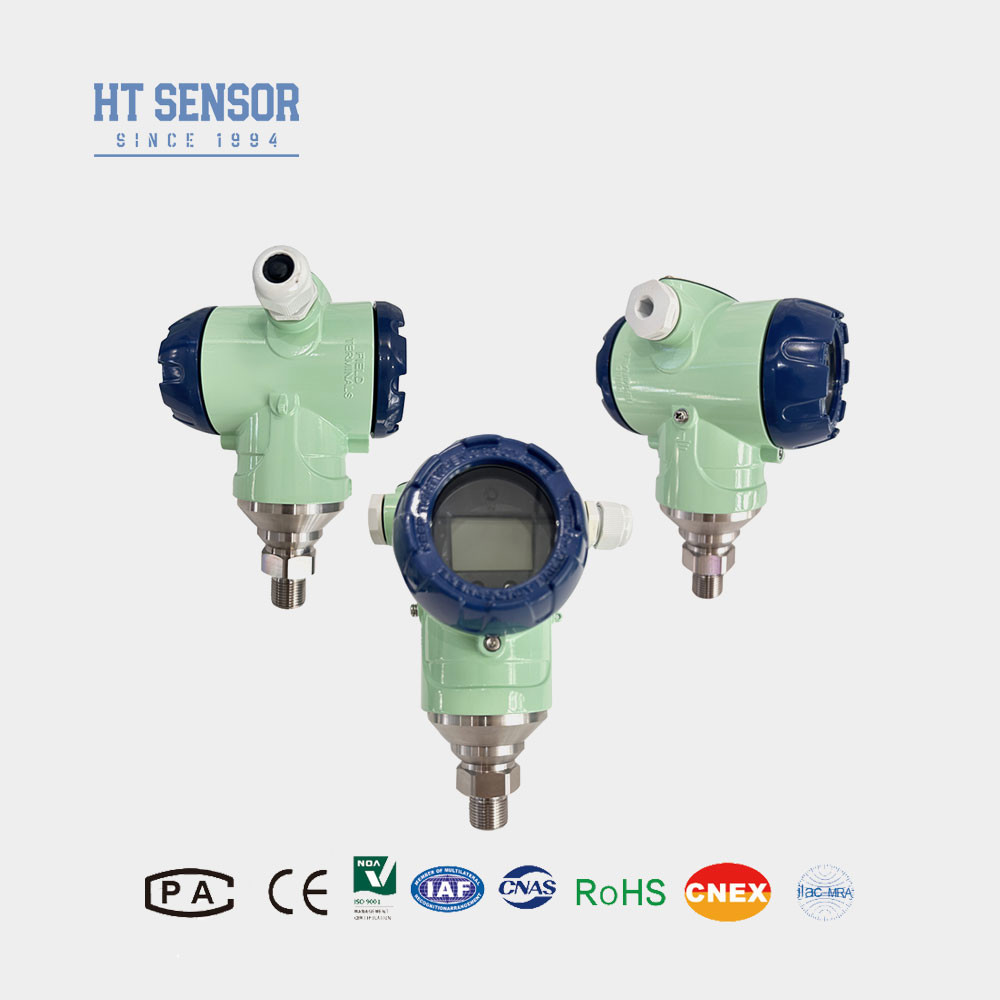

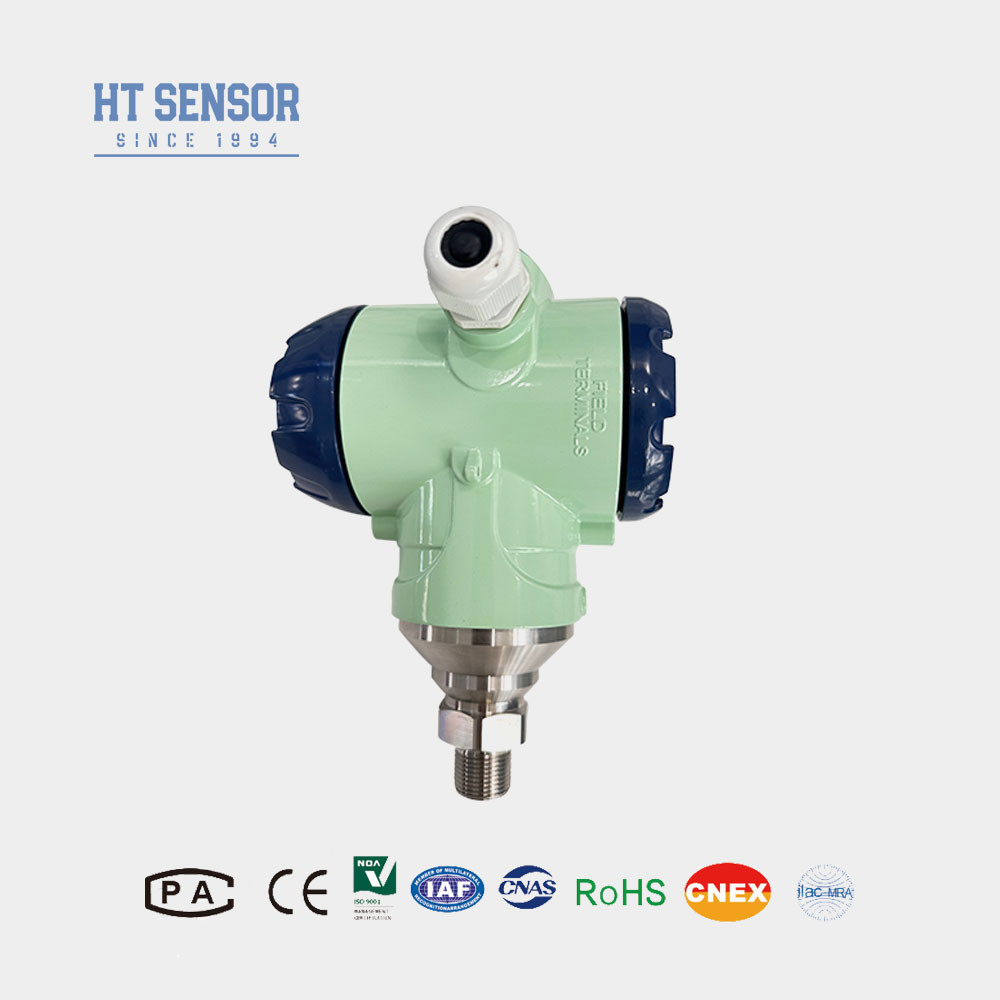

BP93420-IIIASensor Tekanan Industri
Pengantar dariTransduser Sensor Tekanan Industri:
BP93420-IIIA Industrial Pressure Sensor Transmitter terdiri dari modul sensor tekanan dan papan sirkuit cerdas.sirkuit deteksi diafragma pengukuran, sensor suhu, dan sirkuit kompensasi suhu.Papan sirkuit cerdas terdiri dari pengontrol mikro komputer dan sirkuit perifer untuk mencapai konversi sinyal tekanan ke sinyal listrikHal ini digunakan dalam pengaturan industri untuk mengukur tekanan cairan, gas, atau uap.
Fitur ProdukdariTransduser Sensor Tekanan Industri:
1. rentang pengukuran yang luas, bentuk antarmuka tekanan yang beragam, dan tingkat perlindungan IP65.
2Berbagai bentuk sinyal output, diatur dan ditampilkan.
3. titik nol yang disesuaikan dan skala penuh.
4Inti menggunakan silikon difusi presisi tinggi dan kinerja tinggisensor tekanan piezoresistif.
AplikasidariTransduser Sensor Tekanan Industri:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dalam 316L stainless steel.
2. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
3. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter KinerjaTransduser Sensor Tekanan Industri |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maximum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
Aluminium paduan |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,8kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa karakteristik pemancar sensor tekanan Anda?
A: Presisi tinggi, tahan lama, kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menawarkan layanan OEM dan ODM.
3Berapa kapasitas produksi Anda?
A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami dilengkapi dengan baik untuk memenuhi kebutuhan pesanan skala besar.disarankan agar Anda menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
4. T: Berapa waktu memimpin umum?
A: Model standar 5 ~ 8 hari kerja.
5.Q: Pengiriman & pengemasan
A:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.
