Name: HT20 Sensor Tekanan Silikon Diferensial Dengan Konsumsi Untuk Aplikasi Industri
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20
Price: 21.00 USD
Availability: InStock

Informasi Detail

Model NO.:	HT20	Jenis kabel:	Empat Kawat
Media pengukur:	Gas dan cair	Jangkauan:	0-10kpa ~ 2MPa
Kekuatan:	1,5mA (0,4-2,0mA)	Paket Pengangkutan:	Kotak
Panjang:	29,5mm	Asal usul:	Baoji, Tiongkok
Kode Hs:	9026209090	Jenis:	Sensor tekanan diferensial
Untuk:	Transmitter tekanan diferensial	Jenis sinyal keluaran:	Tipe Analog
Bahan:	Baja tahan karat	Pengaturan khusus:	Tersedia
Menyoroti:	Sensor Tekanan Silikon Diferensial , Aplikasi Industri Sensor Tekanan Silicon , HT20 Silicon Pressure Sensor

Deskripsi Produk

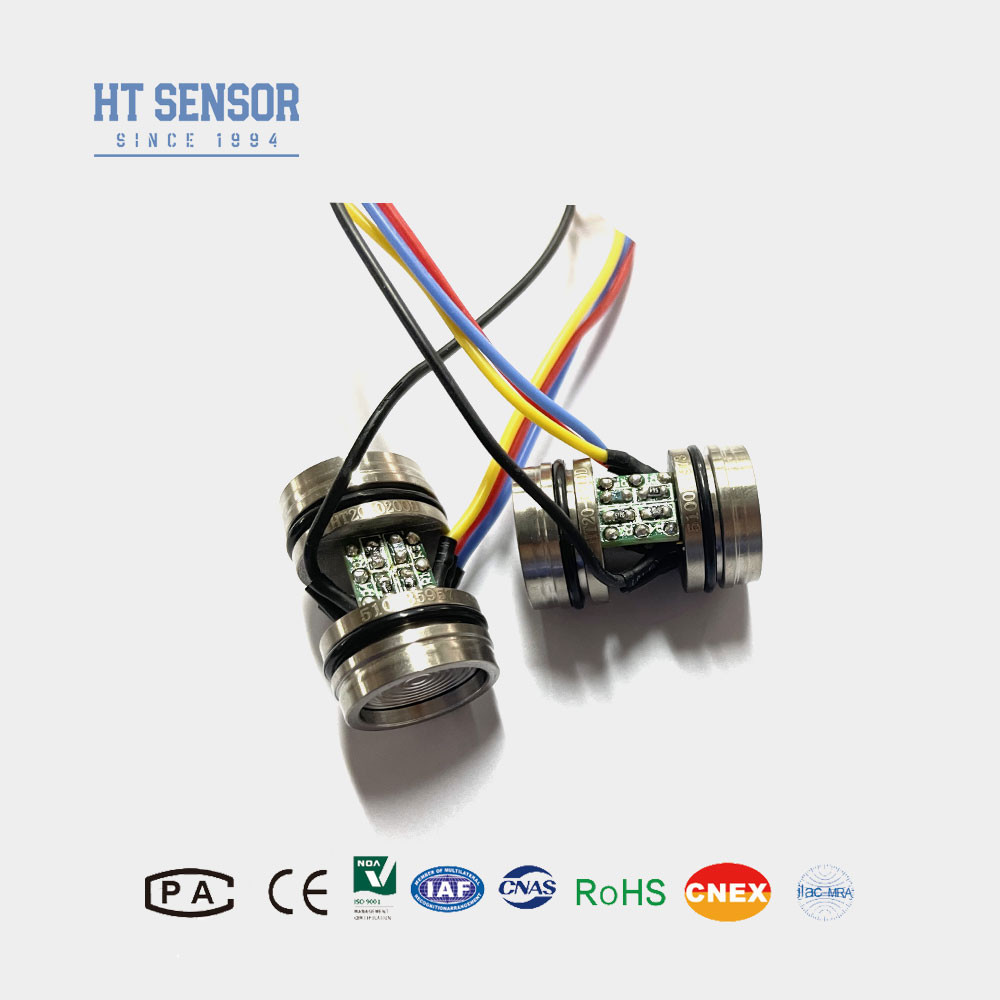

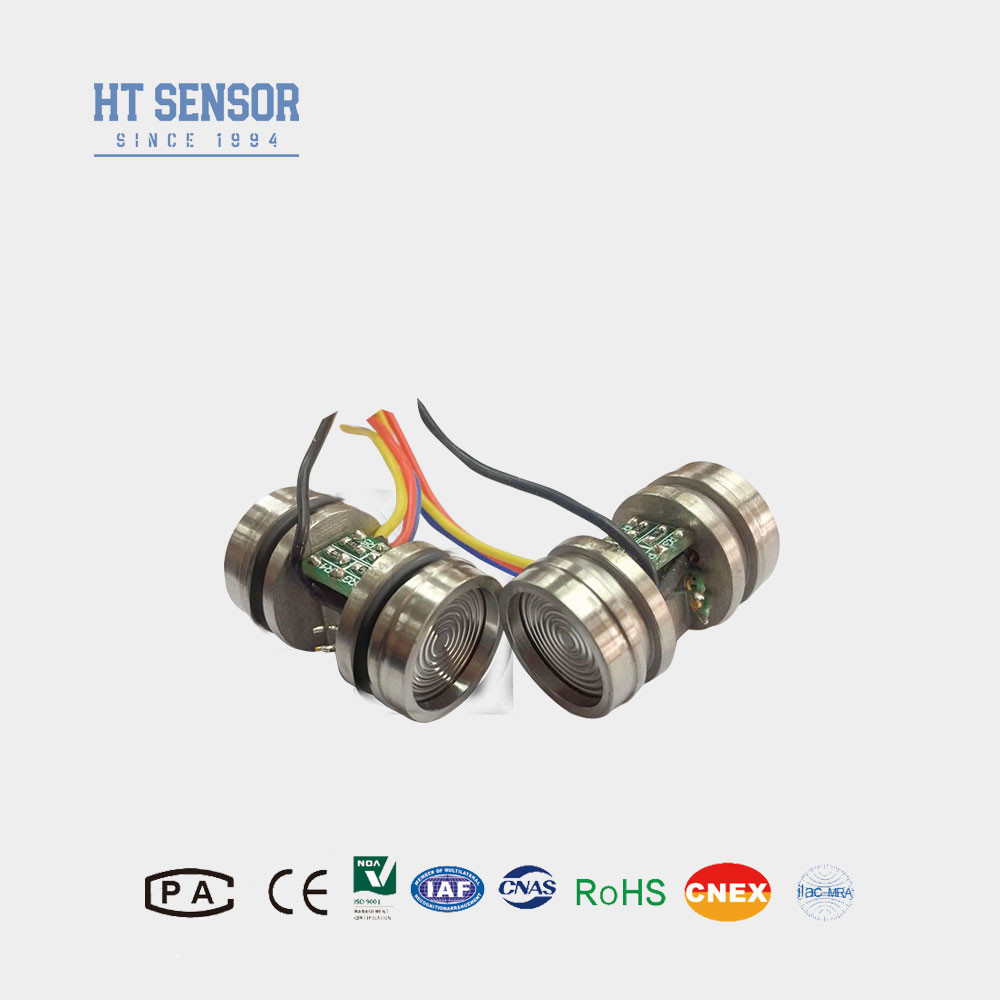

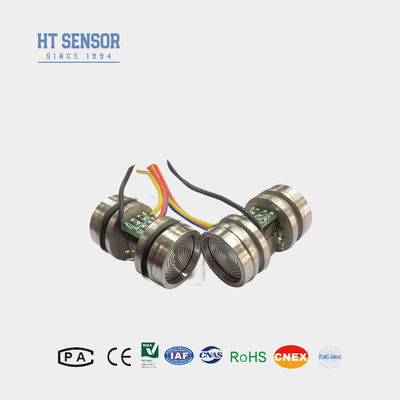

HT20 Sensor Tekanan Silikon Diferensial Dengan Konsumsi Untuk Aplikasi Industri

HT20 Sensor Tekanan Diferensial

Pengenalan sensor tekanan diferensial silikon:

Sensor tekanan diferensial silikon HT20 adalah sensor tekanan diferensial piezoresistif silikon dengan inti dari elemen silikon difusi yang sangat stabil.rumah baja tahan karat, dan tekanan ditransmisikan melalui baja tahan karatdiafragma dan minyak silikon tertutup ke chip sensitif.langsung bersentuhan dengan medium yang diukur, membentuk struktur keadaan padat sepenuhnya untukpengukuran tekanan, memungkinkan pengukuran presisi tekanan diferensial.Oleh karena itu, produk ini dapat digunakan dalam berbagai skenario yang membutuhkanpengukuran tekanan diferensial, termasuk lingkungan yang keras dan korosif
Fitur Produkdari sensor tekanan diferensial silikon:

Kinerja yang stabil dan dapat diandalkan
Ketahanan tinggi terhadap tekanan statis
Biaya efektif
Menggunakan silikon piezoresistive minyak-diisi tekanan-sensitif elemen

Aplikasidari sensor tekanan diferensial silikon:

Deteksi tekanan diferensial
Instrumen kalibrasi tekanan
Pengukuran tingkat cairan
Kontrol proses industri

Kinerja listrikdari sensor tekanan diferensial silikon:

Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ
Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm

Parameter Kinerjadari sensor tekanan diferensial silikon:
Jangkauan pengukuran		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Jenis	Maksimal	Satuan
Linearitas		± 0.15	± 0.3	% F.S
Kemungkinan diulang		0.05	0.1	% F.S
Hysteresis		0.05	0.1	% F.S
Zero Offset Output		0±1	0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 10	50 ± 30	mV
	≥35kPa	100 ± 10	100 ± 30	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1	± 2	% F.S
	≥35kPa	± 0.5	± 1	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1	± 2	% F.S
	≥35kPa	± 0.5	± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50		oC
	≥35kPa	0 ~ 70		oC
Suhu operasi		-20 ~ 80		oC
Suhu penyimpanan		-40 ~ 125		oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %		F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 45g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi
Dimensi
Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat

Koneksi listrik dan kompensasidari sensor tekanan diferensial silikon

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test

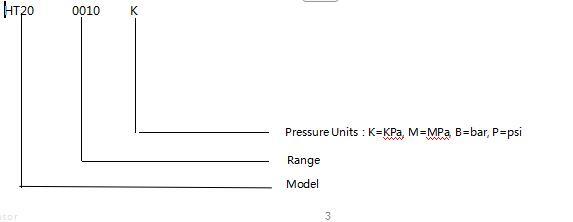

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapaikedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

Produk

Label:

Tempat asal:	Baoji, Cina
Nama merek:	HT SENSOR
Sertifikasi:	ISO9001
Nomor model:	HT20

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	paket standar ekspor
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	Western Union, L/C, T/T
Menyediakan kemampuan:	5000pcs/bulan
