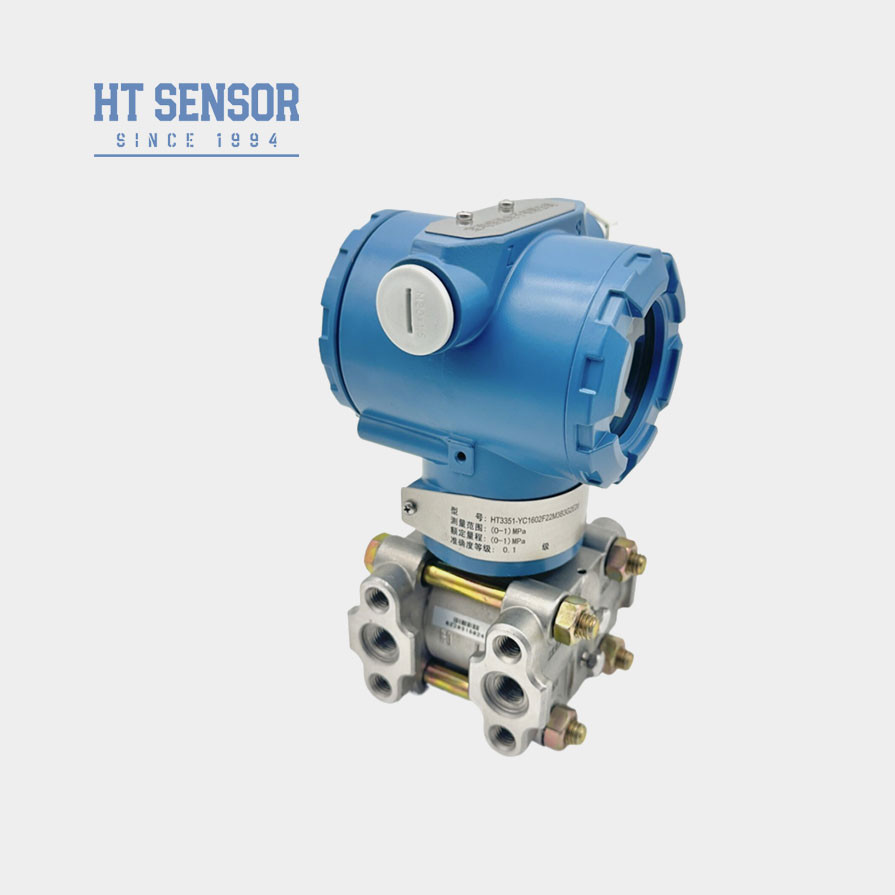

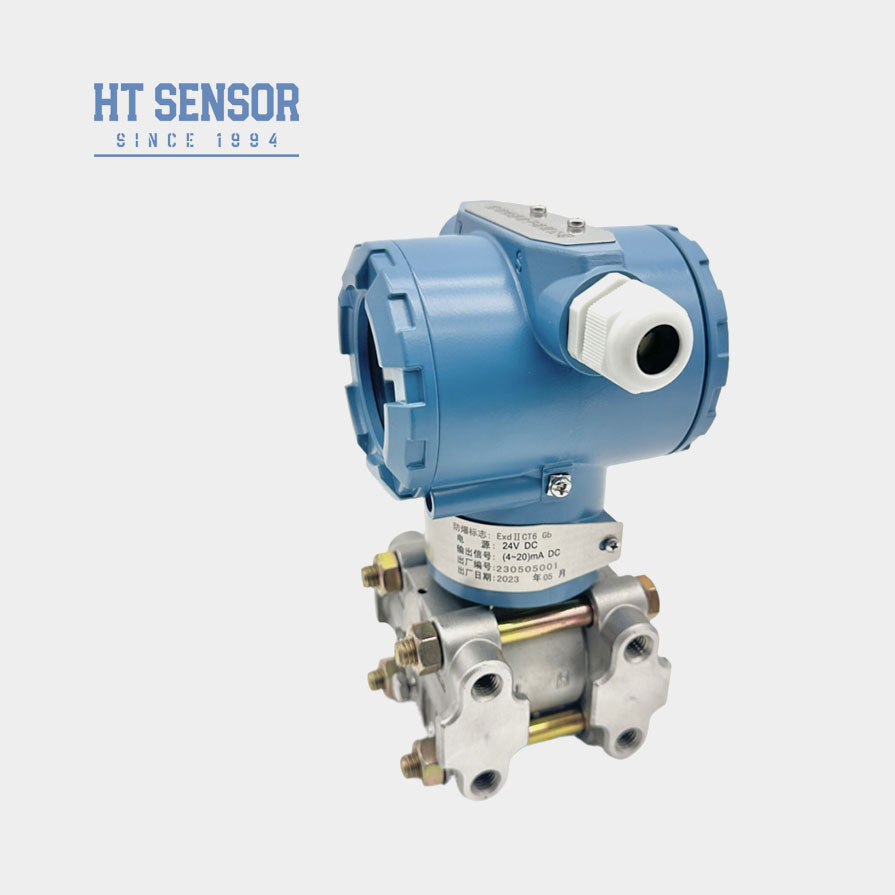

Pengantar pemancar tekanan diferensial kapasitif :
Pemancar sensor tekanan diferensial kapasitif HT3351 beroperasi dengan mendeteksi perubahan nilai kapasitansi yang dihasilkan dari perbedaan tekanan, kemudian mengubah sinyal analog menjadi sinyal digital melalui konversi AD. Mikropemroses memproses sinyal digital dan mengirimkannya ke rangkaian kontrol arus setelah konversi digital-ke-analog, menghasilkan keluaran sinyal arus analog 4 ~ 20mA untuk pengukuran cairan dan gas rentang kecil.
Fitur Produk dari pemancar tekanan diferensial kapasitif:
1. Pemancar mengadopsi desain struktur baja tahan karat, struktur kompak, pemasangan mudah.
2. Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan andal.
3. Antarmuka listrik dapat memilih plug-in atau terhubung langsung.
| Keluaran |
Keluaran analog: dua –kawat 4-20mADC |
| Keluaran digital: dua –kawat 4-20mADC dan menumpangkan sinyal digital variabel sesuai dengan HART |
| Catu daya |
tegangan suplai 12.5-45VDC |
| Beban batas |
Resistor beban maksimum Rmax dalam loop ditentukan oleh tegangan suplai, lihat gambar di bawah ini. PROTOKOL HART memerlukan resistor beban tidak kurang dari 250Ω, tidak lebih dari 600Ω |
| Jarak komunikasi |
Maks. 1.5Km, komunikasi multi-alamat dapat menghubungkan 15 pemancar pintar Maks. |
| Tampilan |
Tampilan 4 digital, tampilan LCD 5 digit, tipe penunjuk. |
| Tahan ledakan |
ExiaIICT5; tipe penekanan ledakan |
| Offset nol |
Dapat transfer positif atau transfer negatif, tetapi tidak dapat melampaui nilai tertinggi |
| Suhu |
suhu sekitar -40-85℃ (Saat memilih LCD: -20-70℃) |
| Suhu sedang |
-40～104℃ |
| Tekanan statis dan tekanan berlebih satu sisi |
3.45KPa (tekanan absolut)～31.2MPa (tekanan pengukur) |
| Kelembaban relatif |
5～98%RH |
| Waktu naik |
kurang dari 5 detik. |
| Perubahan kemampuan |
Kurang dari 0.16cm3 |
| Sesuaikan redam |
0.20～25 detik |
| Alarm kerusakan |
Jika terjadi kerusakan, fungsi diagnosis otomatis akan mengeluarkan 3.9 atau 21.0mA |
| Perlindungan konfigurasi |
Untuk menghindari data dimodifikasi secara acak, dapat menggunakan perangkat lunak atau sakelar pelindung untuk mengunci data rekaman |
Prinsip Kerja dari pemancar tekanan diferensial kapasitif:
Cara Pengukurandari pemancar tekanan diferensial kapasitif:
Pengukuran Level Cairan:
Dalam pengukuran aliran fluida, keran tekanan harus ditembus di sisi saluran proses untuk menghindari endapan ampas. Sementara itu, pemancar harus dipasang di samping atau di bawah keran tekanan, untuk mencegah gelembung udara dibuang ke saluran proses.
