HT Sensor DIN Mounting Differencial Pressure Transmitter Untuk Gas Dan Cairan Pengukuran Sensor Tekanan
Product Details
| modle: | BP93420D-III | Jangkauan: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Kekuatan: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA DAN seterusnya |
| Bahan: | Baja tahan karat | Benang: | OEM pria dan wanita |
| Jenis tekanan: | Tekanan diferensial | Kelas perlindungan: | IP65 |
| Suhu Kerja: | -10-70 ℃ | Konektor: | DIN Besar atau OEM |
| Menyoroti |
Transmitter Tekanan Diferensial Pengukuran Gas,Transmitter Tekanan Diferensial Pengukuran Cairan,HT Sensor Transmitter Tekanan Diferensial |
||
Product Description

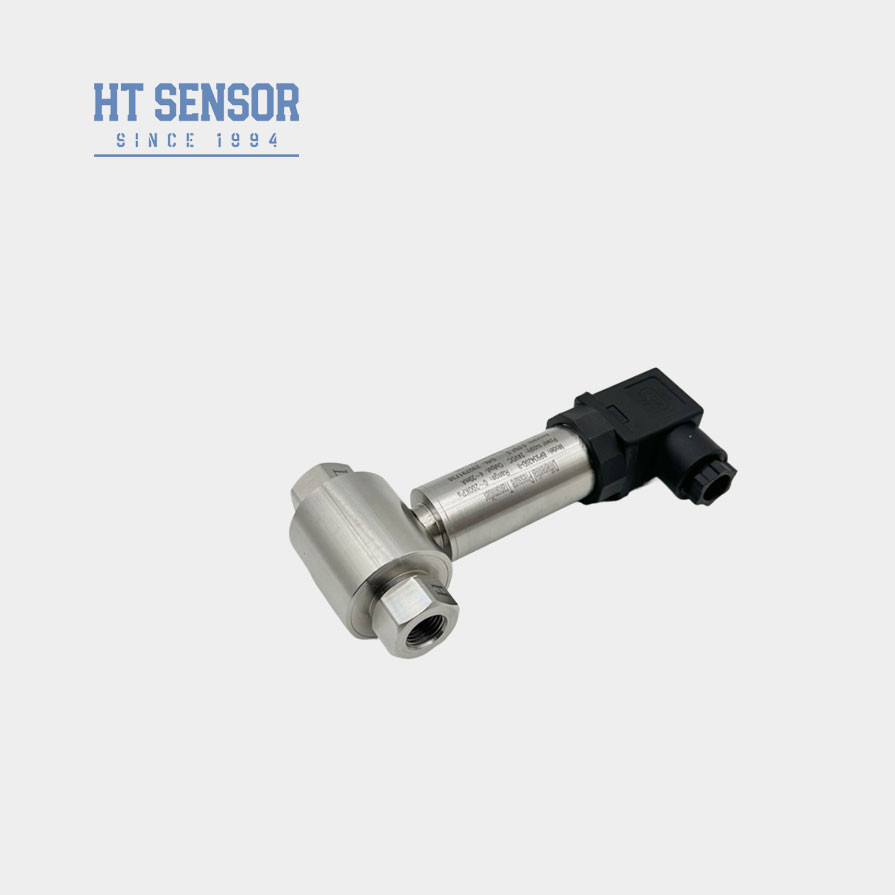

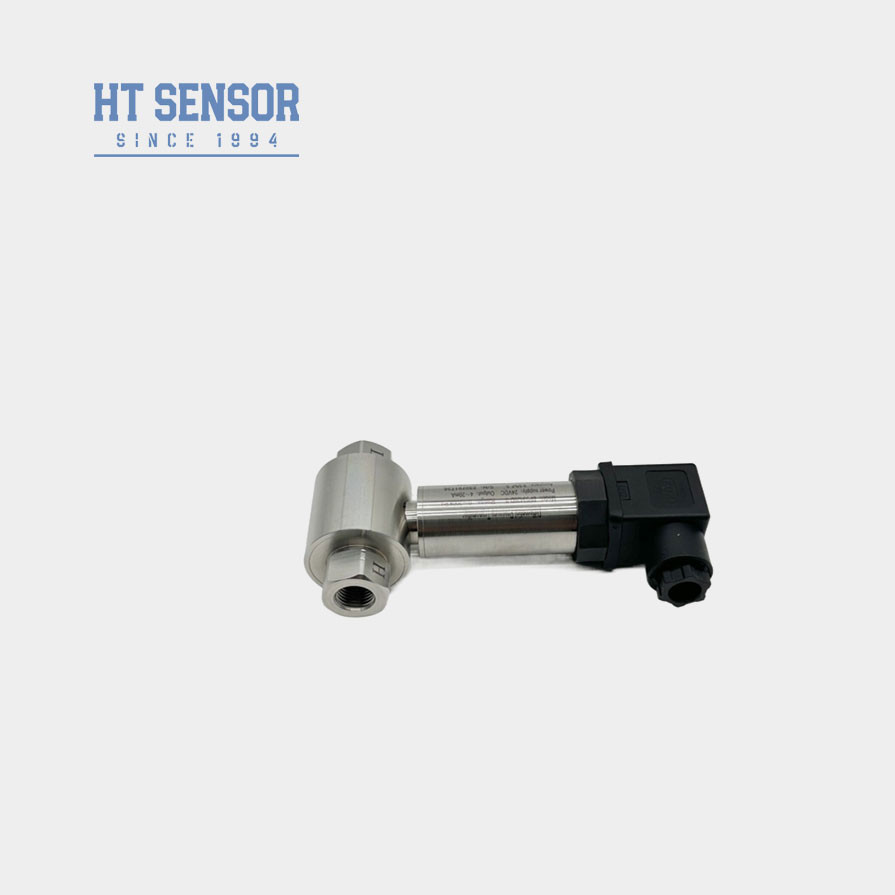

Sensor HT DIN Pemasangan Pemancar Tekanan Diferensial untuk Pengukuran Gas dan Cairan
BP93420DII Diferensial Pressureransmitter
Pengantar pemancar tekanan diferensial:
Pemancar tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon yang didifusikan. Ketika perbedaan tekanan media yang diukur terletak pada diafragma bergelombang di kedua sisi sensor, sinyal yang dikeluarkan oleh jembatan Wheatstone dari chip sensor memiliki hubungan linier yang baik dengan perbedaan tekanan, dan perbedaan tekanan dapat diukur secara akurat. Sangat cocok untuk pengukuran perbedaan tekanan berbagai gas dan cairan dalam pipa minyak bumi, kimia, tenaga listrik, hidrologi, dan industri lainnya.
Fitur Produk dari pemancar tekanan diferensial:
- Pemancar mengadopsi desain struktur baja tahan karat, struktur kompak dan mudah dipasang.
- Setelah kompensasi suhu dan penyaringan penuaan yang ketat, untuk memastikan kinerja yang stabil dan andal.
- Antarmuka listrik dapat berupa koneksi eksternal atau langsung.
| Parameter Kinerja dari pemancar tekanan diferensial: | |
|---|---|
| Rentang Pengukuran | 0-10KPa……~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Kelebihan Beban Satu Sisi | ≤3 kali dari rentang terukur |
| Tekanan Statis | Nilai minimum antara 5 kali rentang terukur atau 7 MPa |
| Akurasi @ 25℃ | ±0.25% (Khas) ±0.5% (Maksimum) |
| Keterulangan | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Histeresis | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Stabilitas Jangka Panjang | ±0.5%F.S/Tahun(≤200KPa) ±0.2%F.S/Tahun(＞200KPa) |
| Hanyutan Suhu Nol | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Hanyutan Suhu Rentang | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Kompensasi Suhu | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Suhu Operasi | -30℃~80℃ |
| Suhu Penyimpanan | -40℃~100℃ |
| Getaran | 10g,55Hz ～ 2kHz |
| Material Perumahan | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Aman secara intrinsik dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat | ~0.45kg |
| Sinyal Keluaran | Tegangan Catu | Jenis Keluaran |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 kawat |
| 0～10/20mA |
3 kawat |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Panduan Pemesanan dari pemancar tekanan diferensial: | ||||||||
| BP93420XX | Pemancar Tekanan | |||||||
| Kode | Konstruksi Garis Besar | |||||||
| DII | Pemancar Tekanan Diferensial | |||||||
| Rentang Pengukuran | 0-10KPa……~2MPa | |||||||
| Kode | Catu Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Lainnya | |||||||
| Kode | Sinyal Keluaran | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | Lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | Steker PG7 | |||||||
| B3 | Keluaran Kabel Tertutup | |||||||
| B4 | Lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
