Hengtong BP93420-IQ Flush Diaphragm Pressure Sensor Untuk Industri Kertas Dan Kimia Transmitter
Product Details
| Model NO.: | BP93420-IQ | Peringkat perlindungan: | IP65 |
|---|---|---|---|
| Bahan Perumahan: | 316L | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Merek dagang: | sensor HT | Asal usul: | Baoji, Shaanxi Tiongkok |
| Kode Hs: | 9026201090 | Jenis: | Transmitter sensor tekanan diafragma flush |
| Jenis struktur: | Pemancar Tekanan Silikon Tersebar | Rentang Tekanan: | -100kPa...0kPa ~35kPa...3,5MPa |
| Menyoroti |
Sensor Tekanan Diafragma Flush Paper,Sensor Tekanan Diafragma Hengtong Flush,Industri Kimia Flush Sensor Tekanan Diafragma |
||
Product Description

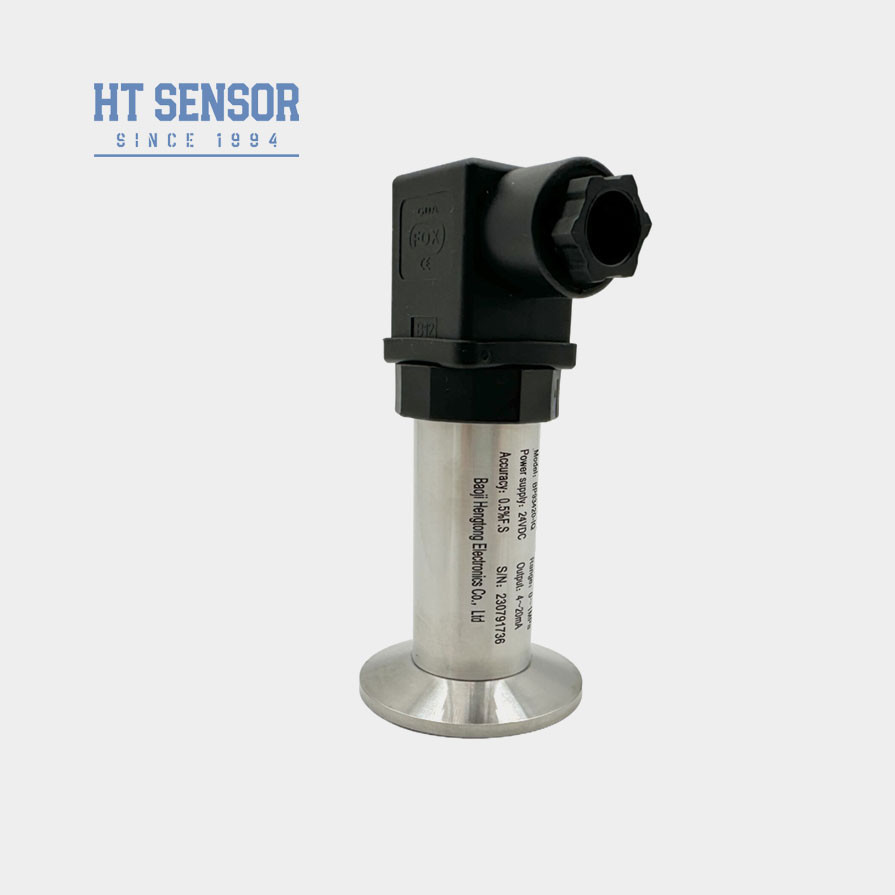

Hengtong BP93420-IQ Flush Diaphragm Pressure Sensor Untuk Industri Kertas Dan Kimia
BP93420-IQ Pressure Transmitter

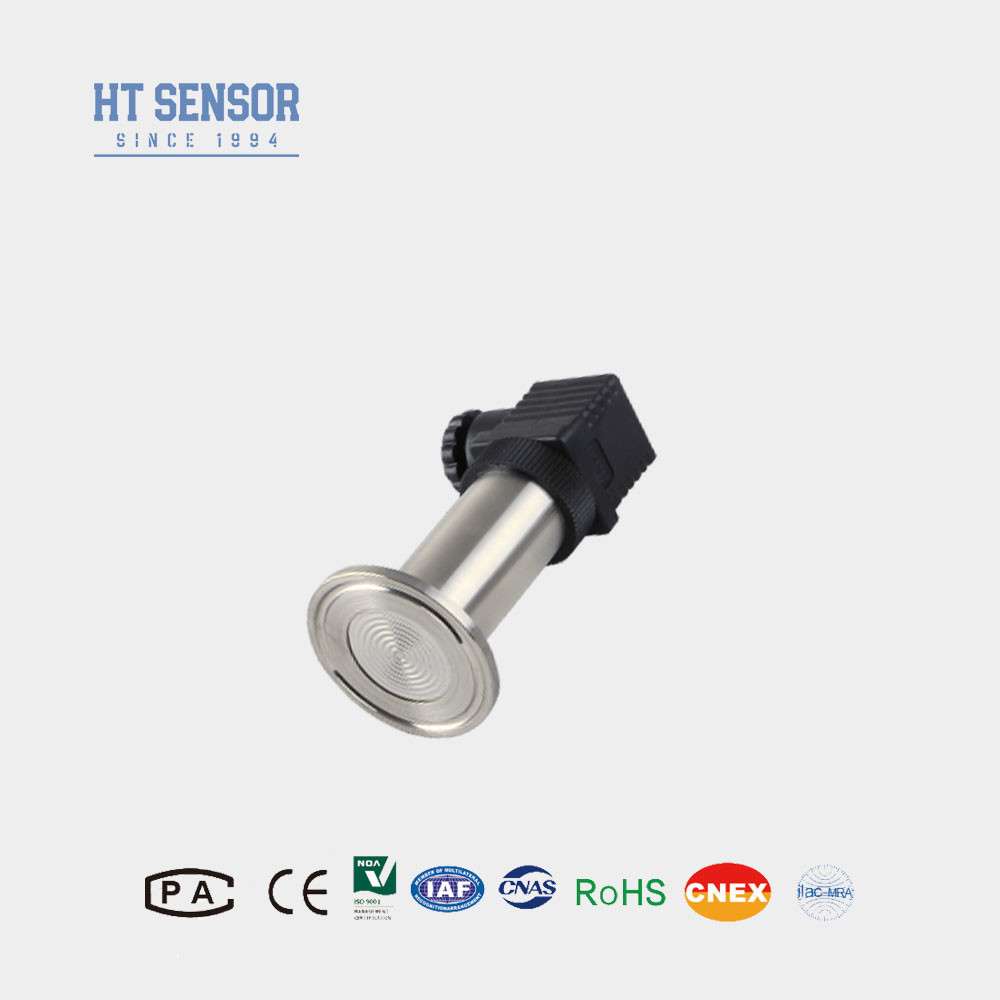

Pengenalan sensor tekanan diafragma flush:
BP93420-IQ flush diafragma sensor tekanan pemancar mengadopsi flat film penjepit jenis pemancar tekanan.Ia mengadopsi struktur diafragma penyegelan las untuk menghindari kontak langsung antara diafragma pengukuran dan bahan penyegelan pemancar tekananOleh karena itu, ia menyediakan cara yang dapat diandalkan untuk pengukuran tekanan di media yang tidak biasa dan kesempatan khusus.Perangkat film isolasi penyegelan las memiliki berbagai struktur koneksi proses yang berbeda dan cocok untuk pengukuran media viskositas tinggi dan kristalProduk telah banyak digunakan dalam industri makanan, kesehatan, kertas dan industri lainnya
Fitur Produkdari sensor tekanan diafragma flush:
1. rentang pengukuran yang luas, 50,4mm clamp tekanan antarmuka.
2- Berbagai pilihan sinyal output.
3- Skala nol dan penuh yang dapat disesuaikan.
4Keakuratan tinggi, koneksi proses aseptik ganda.
Aplikasidari sensor tekanan diafragma flush:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Industri medis, biopharmaceutical, dan kesehatan makanan untuk pengolahan steril.
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerjadari sensor tekanan diafragma flush | |
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~0,2kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Tips pemesanan |
2. Ketika melakukan pesanan, harap perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar tidak harus lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan yang berbeda.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

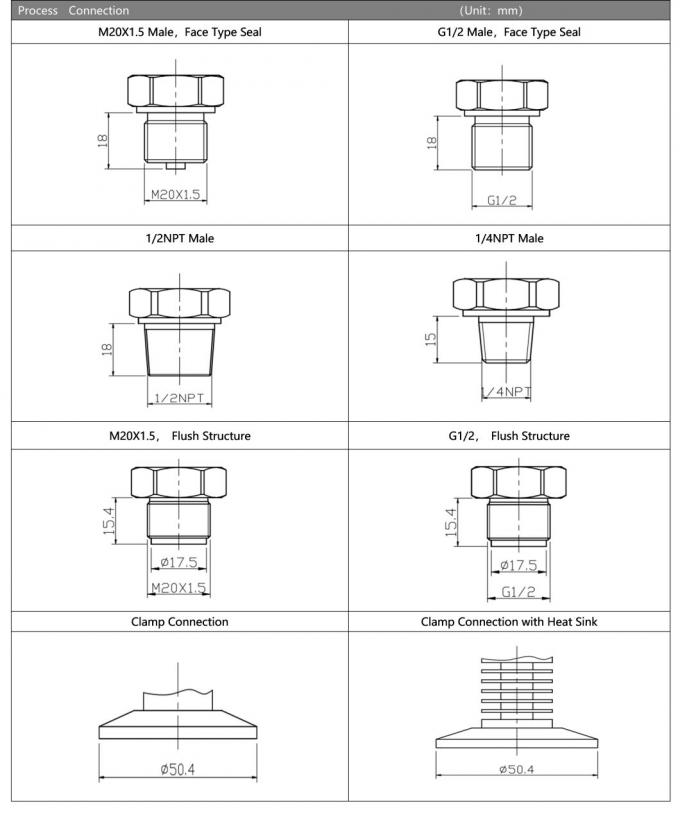

| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
