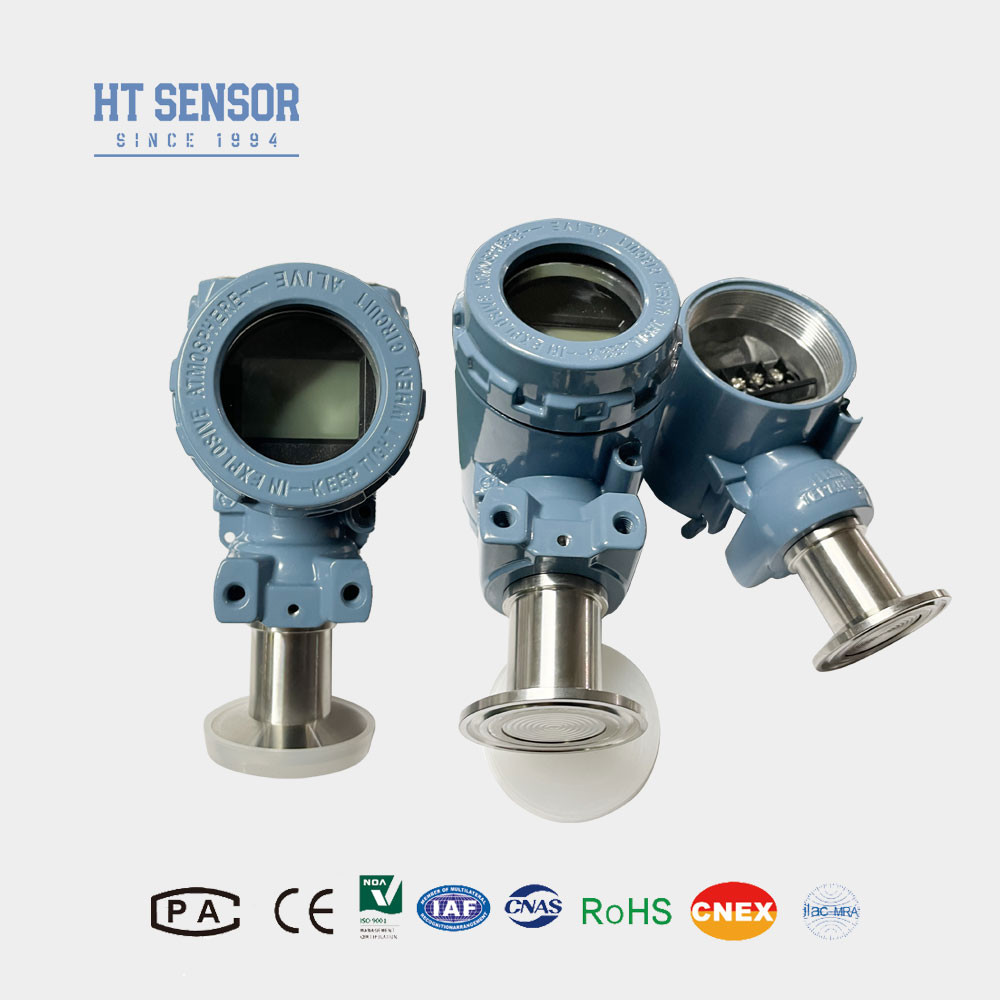

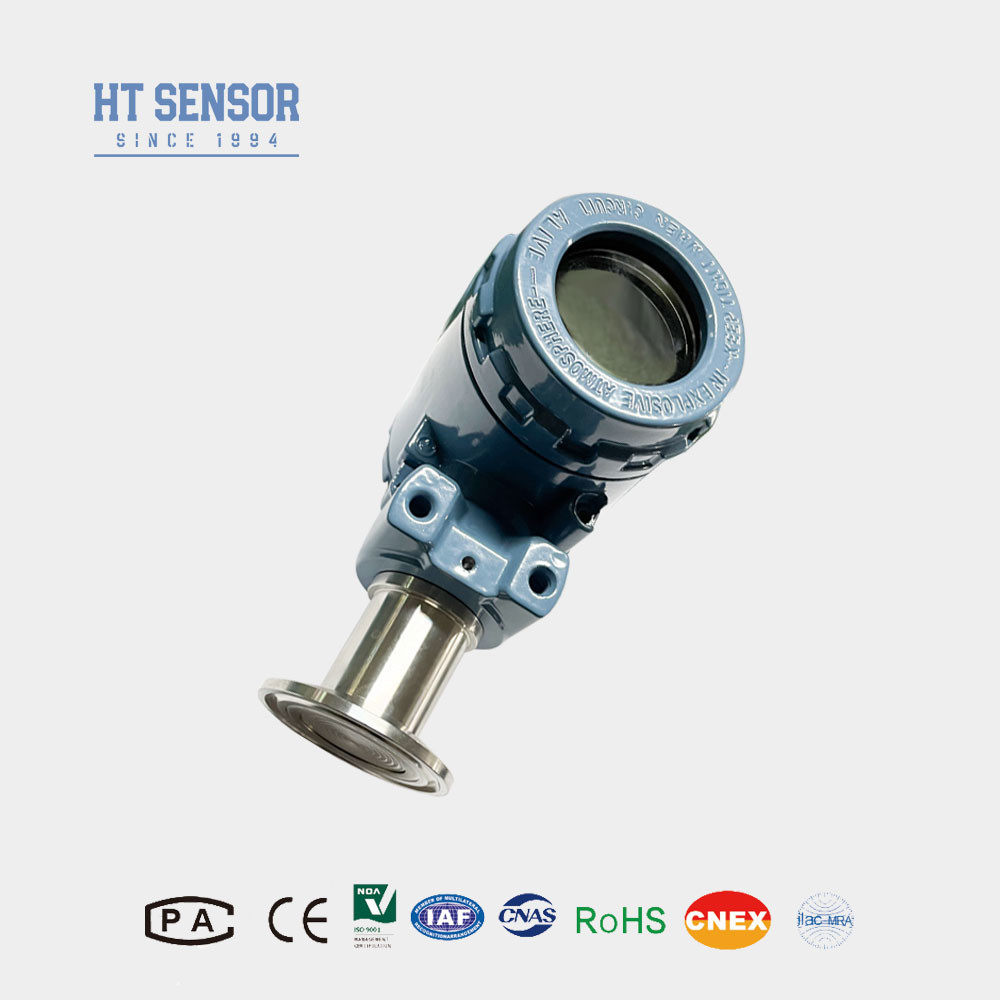

BP93420-IIIQ Flush Diaphragm Pressure Sensor Ideal untuk pengujian tekanan cairan
Product Details
| Model NO.: | BP93420-IIIQ | Sumber daya listrik: | 12-36Vdc |
|---|---|---|---|
| Ouptut: | 4-20mA dengan layar LCD atau LED | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Jangkauan: | 0-35kpa~3,5Mpa | Jenis struktur: | Sensor Tekanan Diafragma Siram |
| Media pengukur: | Cairan, gas, lem minuman dan sebagainya | Tingkat akurasi: | 0,5% |
| Peringkat IP: | IP65 | Pengaturan khusus: | Tersedia OEM dan ODM |
| Menyoroti |
Sensor Tekanan Diafragma Cairan,BP93420-IIIQ Sensor Tekanan Diafragma Cairan |
||
Product Description
BP93420-IIIQ Flush Diaphragm Pressure Sensor Ideal untuk pengujian tekanan cairan
BP93420-IIIQ Transmitter Tekanan
Pengenalan sensor tekanan diafragma flush:
BP93420-IIIQ film sensor tekanan pemancar adalah simulasi pemancar tekanan, menggunakan struktur film datar, meningkatkan daerah kontak dengan medium.kapasitas overload yang kuatStruktur sederhana, mudah dibersihkan, terutama cocok untuk pengukuran tekanan makanan cair.
| Parameter KinerjadariSensor tekanan diafragma | |
| Jangkauan pengukuranSensor tekanan diafragma | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,3kg |
Fitur produk darisensor tekanan diafragma:
- 1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
- 2. Berbagai pilihan sinyal output
- 3. nol diatur dan skala penuh
- 4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi darisensor tekanan diafragma:
- 1. Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L.
- 2. Digunakan untuk pengolahan aseptik di industri medis, biofarmaceutika, kebersihan makanan dan industri lainnya.
- 3. Digunakan dalam industri kertas dan kimia, serta dalam tingkat limbah dan pengukuran tekanan tangki minuman, cocok untuk sistem kontrol hidrolik dan pneumatik.
| Sinyal keluar ofsensor tekanan diafragma | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesananfsensor tekanan diafragma |
- 1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
- 2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
- 3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak kurang dari 20VDC.
- 4Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
- 5. rentang suhu operasi nominal dari karet fluorine O-ring adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-tipe segel cincin harus dipilih.
- 6. Panjang kabel default adalah 1,5m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
- 7Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan jelaskan dalam pesanan.
| Panduan Pemesanansensor tekanan diafragma | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
