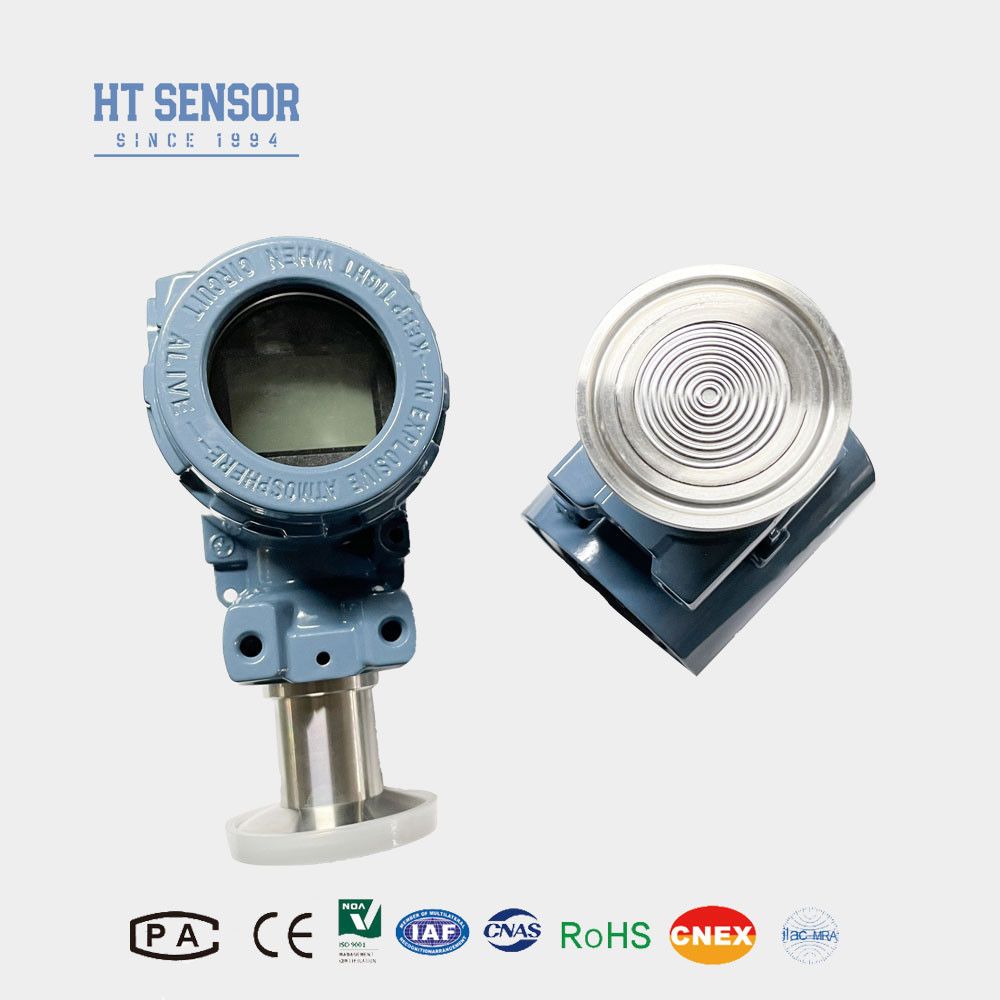

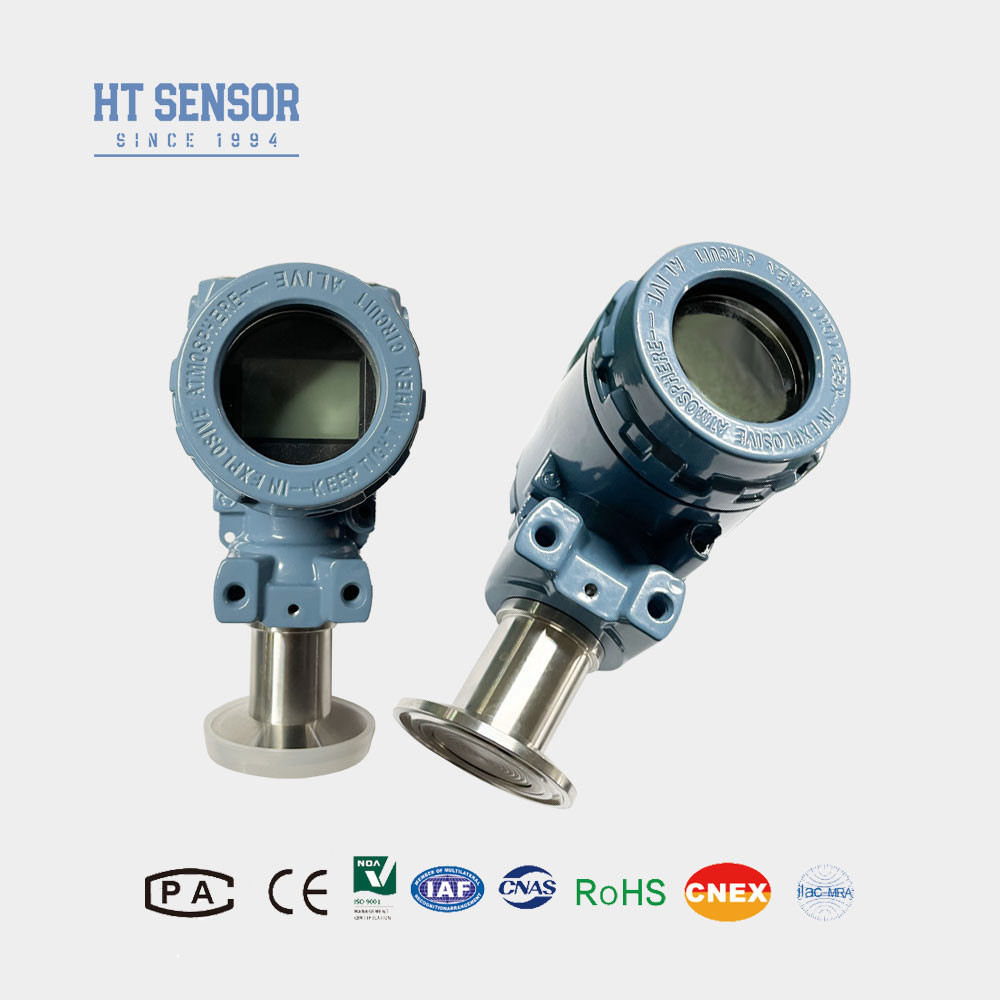

Pengenalan sensor tekanan diafragma flush:
BP93420-IIIQ film sensor tekanan pemancar adalah simulasi pemancar tekanan, menggunakan struktur film datar, meningkatkan daerah kontak dengan medium.kapasitas overload yang kuatStruktur sederhana, mudah dibersihkan, terutama cocok untuk pengukuran tekanan makanan cair.
| Parameter KinerjadariSensor tekanan diafragma |
| Jangkauan pengukuranSensor tekanan diafragma |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,3kg |
Fitur produk darisensor tekanan diafragma:
- 1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
- 2. Berbagai pilihan sinyal output
- 3. nol diatur dan skala penuh
- 4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi darisensor tekanan diafragma:
- 1. Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L.
- 2. Digunakan untuk pengolahan aseptik di industri medis, biofarmaceutika, kebersihan makanan dan industri lainnya.
- 3. Digunakan dalam industri kertas dan kimia, serta dalam tingkat limbah dan pengukuran tekanan tangki minuman, cocok untuk sistem kontrol hidrolik dan pneumatik.
| Panduan Pemesanansensor tekanan diafragma |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Herschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ darisensor tekanan diafragma:
1. T: Apa fitur Anda flush diafragma sensor tekanan pemancar?
A: Keakuratan tinggi, tahan lama, kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3Berapa kapasitas produksi Anda?
A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami dilengkapi dengan baik untuk memenuhi permintaan pesanan besar.disarankan agar Anda menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
4. T: Berapa waktu memimpin umum?
A: 5 ~ 8 hari kerja untuk model standar.
5. T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif, diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Berapa masa garansi produk Anda? Bagaimana dengan layanan purna jual?
A: Periode garansi kami adalah 24 bulan setelah pengiriman, menjawab pertanyaan Anda dalam waktu 24 jam setelah penjualan, bimbingan jarak jauh melalui jaringan PC kapan saja.
