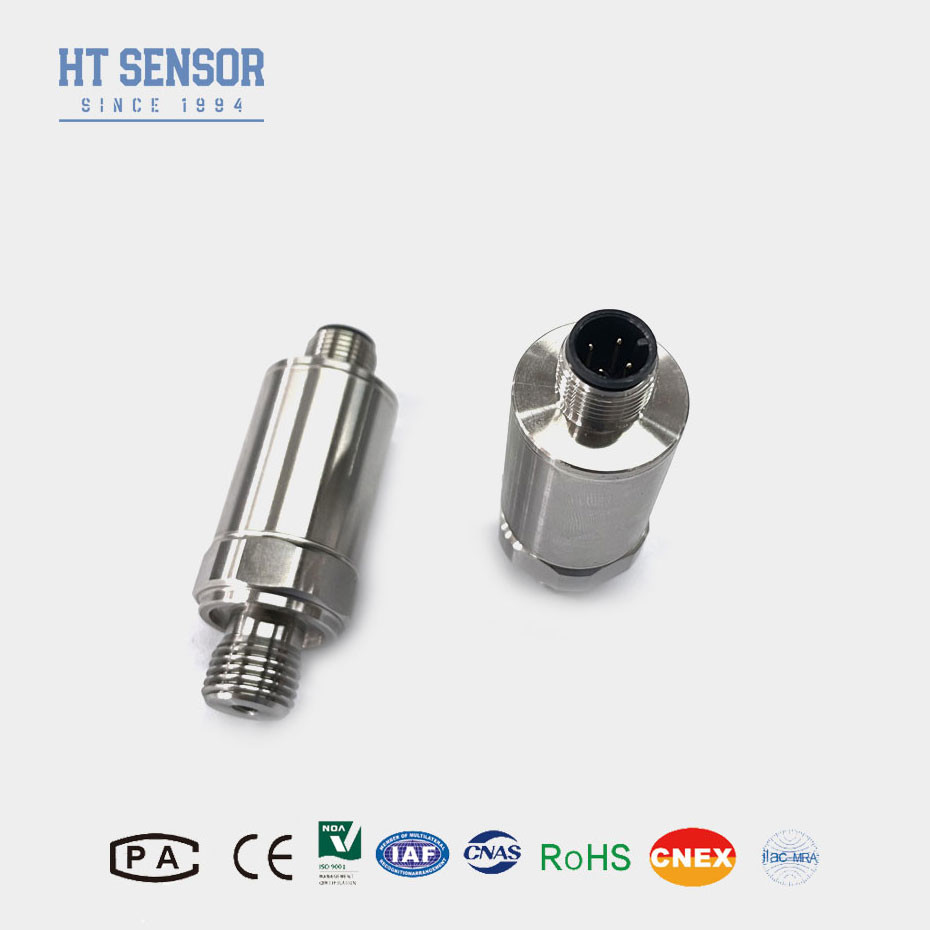

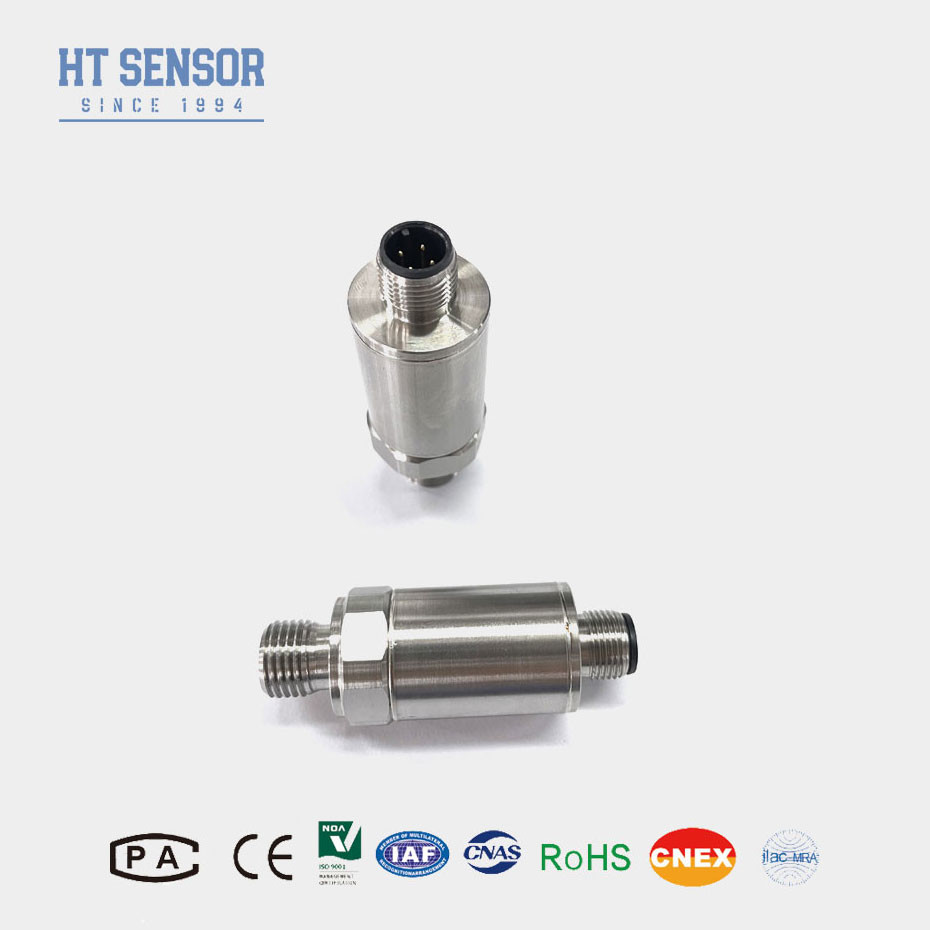

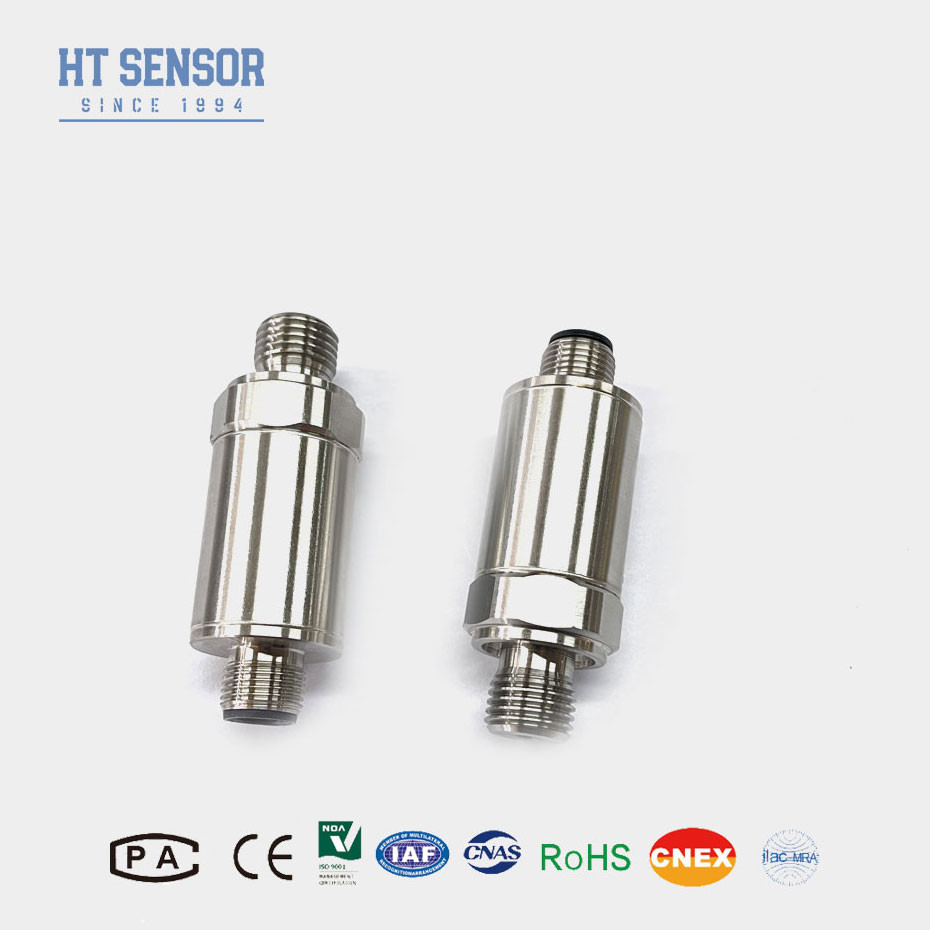

Transmitter tekanan silikon longgar secara tidak langsung mengukur tekanan yang diukur dengan mengukur deformasi diafragma silikon dan mengubahnya menjadi output sinyal listrik yang sesuai.Karena sifat ringan, pemancar tekanan ringan cocok untuk aplikasi mobile atau sementara dan mudah dipasang dan digunakan di lokasi yang berbeda
Fitur produk:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
|
Parameter kinerja:
|
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,05kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
Contoh pilihan:
1. rentang pengukuran: Tentukan rentang pengukuran tekanan yang diperlukan, yaitu nilai tekanan minimum dan maksimum yang harus diukur.Memastikan bahwa rentang pengukuran pemancar tekanan silikon difusi yang dipilih memenuhi persyaratan aplikasi.
2. Jenis sinyal output: Tentukan jenis sinyal output yang diinginkan, seperti sinyal analog (seperti 4-20mA atau 0-10V) atau sinyal digital (seperti RS485 atau Modbus).Pastikan jenis sinyal output pemancar yang Anda pilih kompatibel dengan sistem kontrol atau perangkat Anda.
3. Persyaratan akurasi: Tentukan akurasi pengukuran tekanan yang diperlukan.memilih pemancar tekanan silikon difusi yang sesuai dengan kebutuhan aplikasi Anda.
4Kisaran suhu: Pertimbangkan kisaran suhu lingkungan aplikasi untuk memastikan bahwa pemancar yang dipilih dapat bekerja dengan baik dalam kisaran suhu ini.
5. Kompatibilitas media: Memahami sifat media yang sedang diukur, seperti cairan atau gas, dan memastikan bahwa pemancar tekanan silikon difusi yang dipilih kompatibel dengan media tersebut.
6. Metode pemasangan: Tentukan metode pemasangan pemancar, seperti pemasangan flange, pemasangan benang atau metode lainnya. Pastikan pemancar yang Anda pilih sesuai dengan kebutuhan pemasangan Anda.
7Perlindungan: Pertimbangkan persyaratan tingkat perlindungan dari lingkungan aplikasi, seperti tingkat tahan air dan tahan ledakan.Pilih pemancar tekanan silikon difusi yang memenuhi persyaratan.
8. Sertifikasi dan standar: Cari tahu apakah pemancar yang dipilih memenuhi persyaratan sertifikasi dan standar yang relevan, seperti sertifikasi CE, arahan RoHS, dll.
9Pemilihan pemasok: Pilih pemasok yang dapat diandalkan dengan reputasi baik dan layanan purna jual yang dapat diandalkan untuk memastikan kualitas produk dan dukungan purna jual

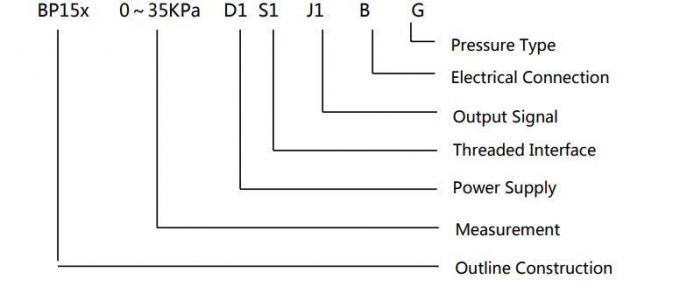

| Panduan pesanan: |
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |

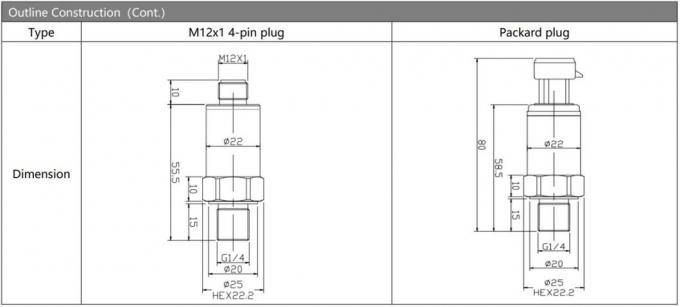

Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |

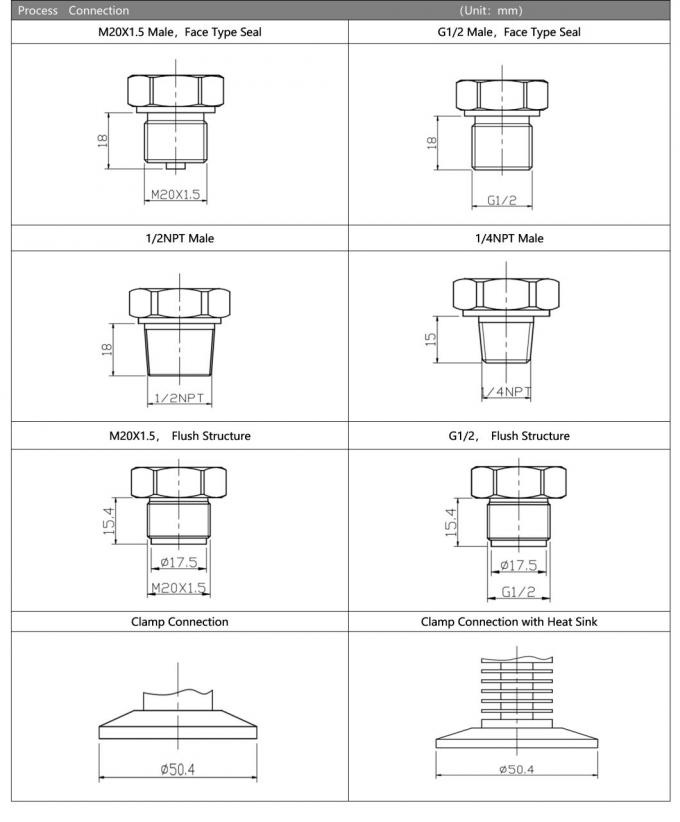

Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
