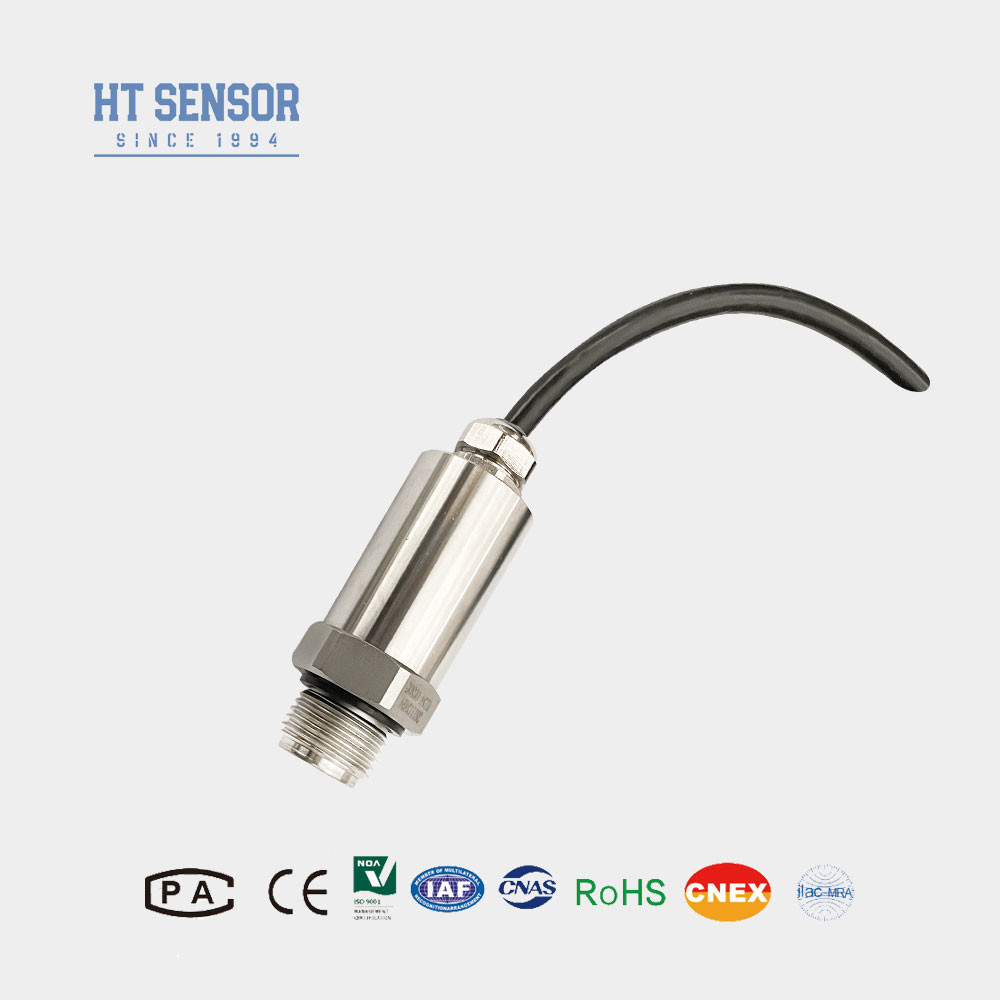

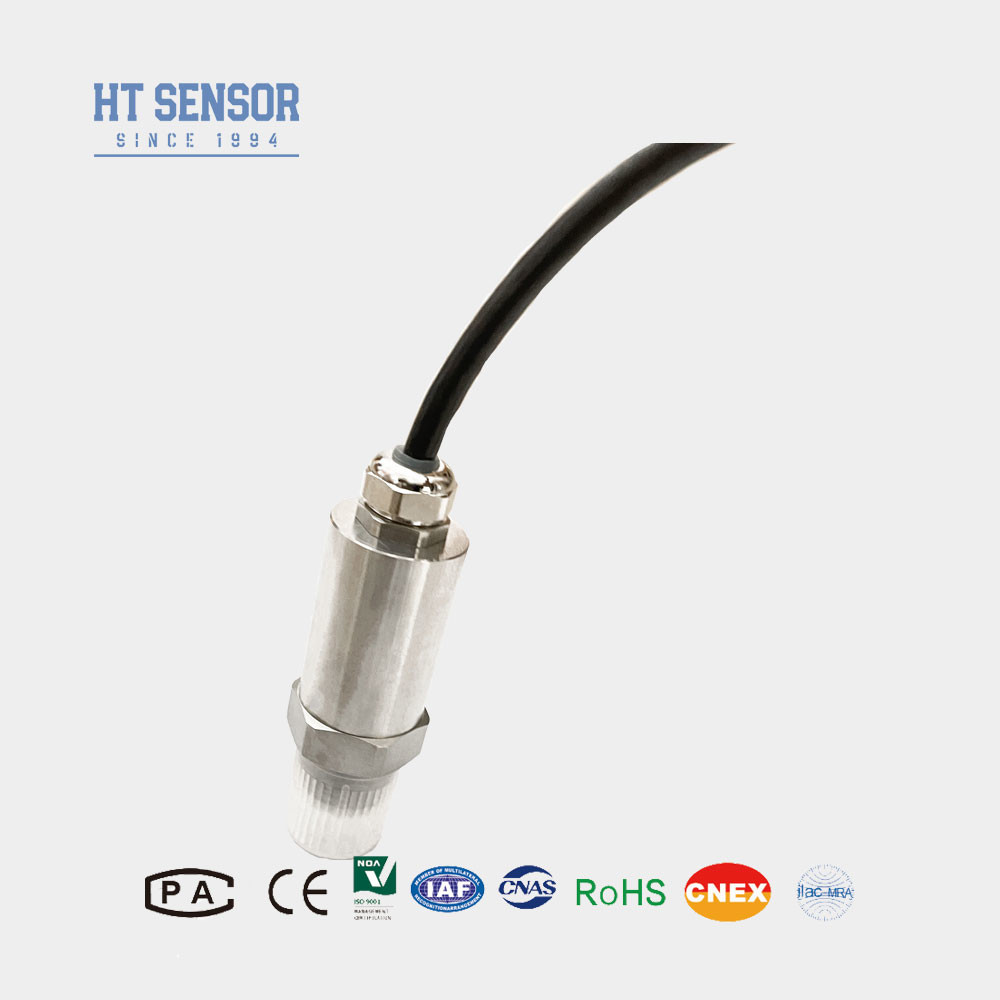

12-32VDC BPHT24-III Flush Diaphragm Pressure Sensor Untuk Transmitter Sistem Kontrol Otomasi Industri

BPHT24 Pressure Transmitter

Pengenalan sensor tekanan diafragma:

BPHT24 flush diafragma sensor tekanan pemancar dengan film datar berujung adalah sensor yang umum digunakan dalam sistem kontrol otomatisasi industri.Ini dapat mengubah sinyal tekanan ke sinyal listrik standar. Desainnya berujung membuat instalasi sangat nyaman, sementara struktur film datar memberikan hasil pengukuran yang lebih stabil.dan karakteristik lainnya, dan banyak digunakan dalam berbagai aplikasi pengukuran tekanan.

Fitur Produkdari sensor tekanan diafragma flush:

1. Berbagai pilihan antarmuka tekanan
2. Dirancang untuk aplikasi higienis untuk mencegah skala menengah
3. Keakuratan tinggi dengan struktur stainless steel sepenuhnya
4Mudah dibersihkan.

Aplikasidari sensor tekanan diafragma flush:

1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Ideal untuk perlindungan lingkungan dan industri kimia.
3. Digunakan dalam industri maritim dan penerbangan.
4Sangat cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan.



1. Harap pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk sebelum memilih.
2. Perhatikan bahwa produk tahan ledakan tidak dilengkapi dengan kepala tampilan digital saat memesan.
3. Saat memesan pemancar dengan kepala layar LCD atau LED, pastikan bahwa catu daya tidak kurang dari 20VDC.
4. Untuk operasi yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di lapangan dan memastikan pemasangan produk dan catu daya yang tepat.
5. Kisaran suhu operasi nominal dari O-ring karet fluor adalah -20°C sampai 250°C. Jika suhu operasi di bawah -20°C, silakan pilih O-ring EPDM.
6. Panjang kabel default adalah 1,5 m, dan ada tiga bahan kabel untuk dipilih.Jika Anda membutuhkan bahan kabel yang berbeda, tolong jelaskan dalam urutan.
7. Jika ada persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, atau gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.

Panduan pesanandari sensor tekanan diafragma flush
BPHT24	Transmitter Tekanan
	Kode	Desain Konstruksi
	IX (dalam bahasa Inggris)	Tampilan Pressure Transmitter			IIC/III	Industrial General/ Display Pressure Transmitter
	T	Transmitter Tekanan tahan suhu tinggi
		Jangkauan pengukuran	0~35Kpa...~20MPa
		(0-X) Kpa atau MPa	X: Menunjukkan rentang pengukuran yang sebenarnya
			Kode	Sumber Daya
			D1	24VDC
			D2	5VDC
			D3	lainnya
				Kode	Sinyal output
				S1	4 ~ 20mADC	S5	0 ~ 20mADC
				S2	1 ~ 5VDC	S6	0 ~ 10VDC
				S3	0 ~ 5VDC	S7	0.5~4.5VDC
				S4	0 ~ 10mADC
					Kode	Koneksi Tekanan
					J1	M20×1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	lainnya
						Kode	Koneksi Listrik
						B1	Hirschmann
						B2	PG7 Plug
						B3	Output Kabel yang Disegel
						B4	2088 Casing industri
						B5	2088 Casing industri dengan tampilan
						B6	lainnya
							Kode	Jenis Tekanan
							G	Tekanan pengukur
							A	Tekanan mutlak
							S	Tekanan referensi tertutup
