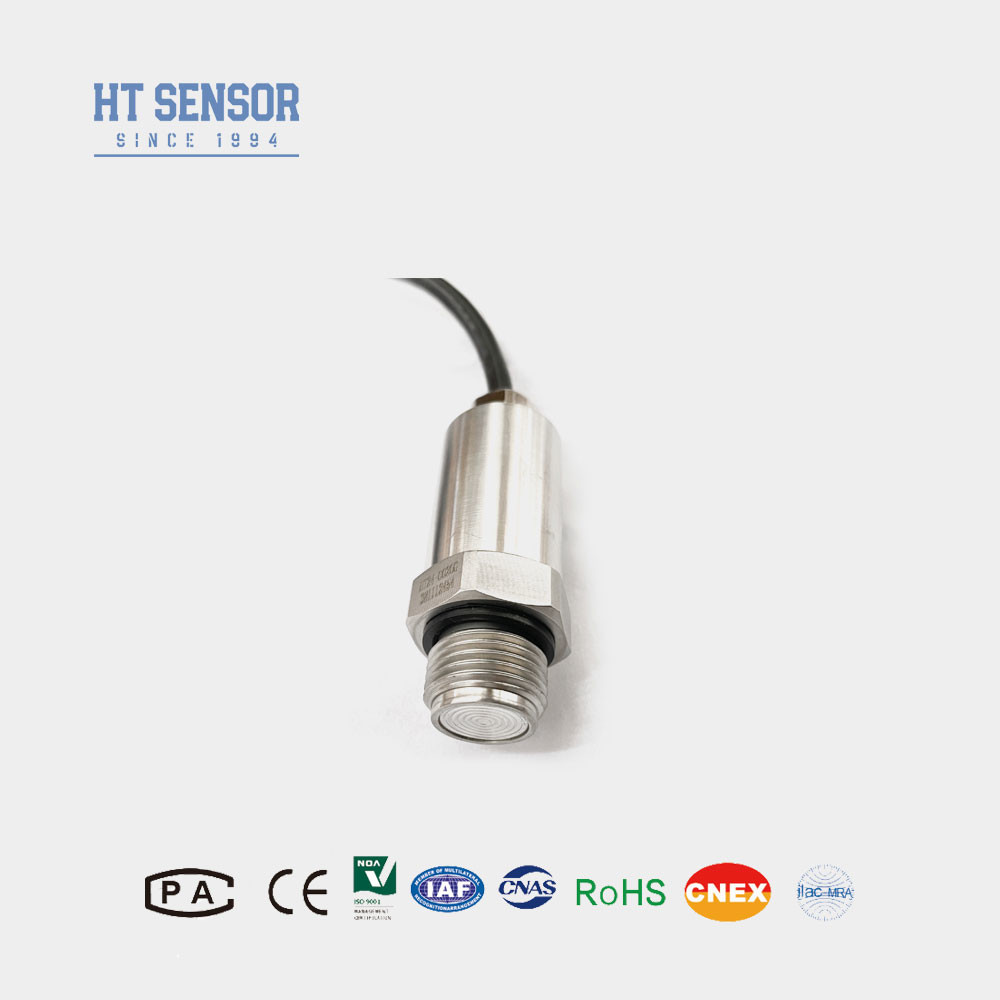

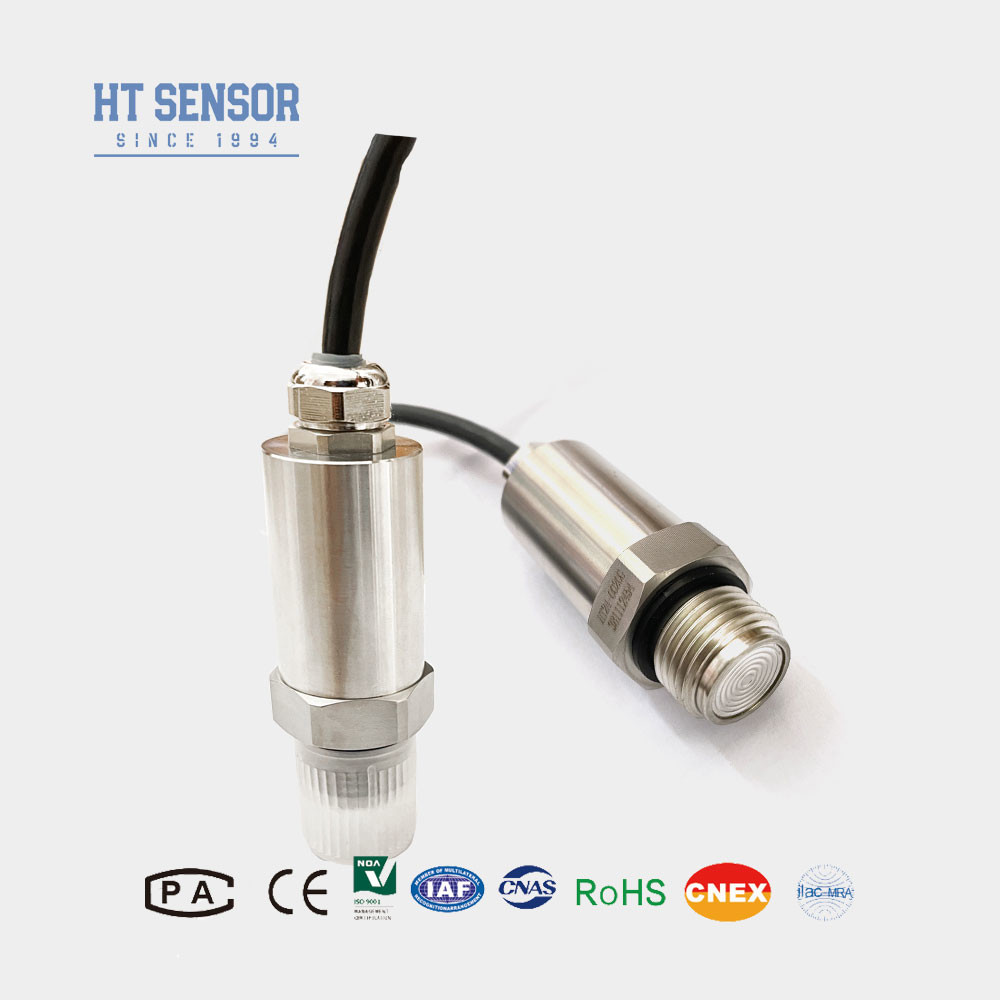

BPHT24-III Flush Diaphragm Pressure Sensor untuk Gauge Absolute dan Sealed Pressure Type Transmitter
Product Details
| Model TIDAK.: | BPHT24 | Jangkauan: | 0-10kpa ~ 35Mpa |
|---|---|---|---|
| Kekuatan: | 5vdc /10-32vdc | Keluaran: | 0.5-4.5VDC /4-20mA /0-10VDC dan sebagainya |
| Menghubungkan: | G1/2 1/2NPT atau M20*1.5 | Tipe Tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Jenis: | Transmitter sensor tekanan diafragma flush | Media Ukur: | Cairan, gas, lem minuman dan sebagainya |
| Menyoroti |
BPHT24-III Flush Diaphragm Pressure Sensor,Sensor tekanan diafragma yang disegel,Sensor Tekanan Diafragma Pengukur Absolute Flush |
||
Product Description
Sensor Tekanan Diafragma Rata BPHT24-III untuk Jenis Tekanan Gauge, Absolut, dan Tersegel
Pemancar Tekanan BPHT24
Pengantar sensor tekanan diafragma rata:
Sensor tekanan diafragma rata BPHT24 dengan film datar berulir adalah sensor yang umum digunakan dalam sistem kontrol otomatisasi industri. Sensor ini dapat mengubah sinyal tekanan menjadi sinyal listrik standar. Desain berulirnya membuat pemasangan sangat mudah, sementara struktur film datar memberikan hasil pengukuran yang lebih stabil. Selain itu, sensor ini juga memiliki akurasi tinggi, keandalan tinggi, dan karakteristik lainnya, serta banyak digunakan dalam berbagai aplikasi pengukuran tekanan.
Fitur Produksensor tekanan diafragma rata:
1. Berbagai pilihan antarmuka tekanan.
2. Dirancang untuk aplikasi higienis untuk mencegah penskalaan media.
3. Akurasi tinggi dengan struktur baja tahan karat penuh.
4. Mudah dibersihkan.
Aplikasisensor tekanan diafragma rata:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2. Ideal untuk industri perlindungan lingkungan dan kimia.
| Parameter Kinerja sensor tekanan diafragma rata | |
| Rentang Pengukuran | 0~35Kpa…~20MPa |
| Jenis Tekanan | Tekanan Gauge, Tekanan Absolut, Tekanan Tersegel |
| Kelebihan Beban | ≤ 1.5 kali dari rentang yang dinilai |
| Akurasi @ 25ºC | ±0.25% (Khas) ±0.5% (Maksimum) |
| Pengulangan & Histeresis | 0.02%F.S(Typ.) 0.05%F.S(Maks.) |
| Stabilitas Jangka Panjang | ±0.1%F.S/Tahun(Typ.) ±0.2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Hanyutan Suhu Skala Penuh | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respons Frekuensi | 2.4Khz |
| Kompensasi Suhu | 0-70ºC(≤10mpa, dapat disesuaikan) |
| Suhu Operasi | -20ºC~80ºC |
| Suhu Penyimpanan | -40ºC~120ºC |
| Getaran | 10g,55Hz ~ 2kHz |
| Material Rumah | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet Fluoro |
| Berat | ~0.5kg |
| Sinyal Keluaran | Tegangan Catu Daya | Jenis Keluaran |
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | 3 kabel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6~30V / Baterai | 4 kabel |
| Konstruksi Garis Besar sensor tekanan diafragma rata | |
| Dimensi | |
| Panduan Pemesanan sensor tekanan diafragma rata | ||||||||
| BPHT24 | Pemancar Tekanan | |||||||
| Kode | Konstruksi Garis Besar | |||||||
| IX | Pemancar Tekanan Tampilan | IIC/III | Umum Industri/ Pemancar Tekanan Tampilan | |||||
| T | Pemancar Tekanan Tahan Suhu Tinggi | |||||||
| Rentang Pengukuran | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa atau MPa | X: Menunjukkan Rentang Pengukuran Sebenarnya | |||||||
| Kode | Catu Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Lainnya | |||||||
| Kode | Sinyal Keluaran | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | Steker PG7 | |||||||
| B3 | Keluaran Kabel Tersegel | |||||||
| B4 | Casing Industri 2088 | |||||||
| B5 | Casing Industri 2088 dengan Tampilan | |||||||
| B6 | Lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan Gauge | |||||||
| A | Tekanan Absolut | |||||||
| S | Tekanan Referensi Tersegel | |||||||
FAQ:
Q1: Apakah Anda perusahaan manufaktur?
A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun.
Q2: Produk yang Disesuaikan
A2: Kami menyediakan layanan OEM dan Desain Khusus.
Q3: Jaminan Kualitas
A3: Produk kami memiliki garansi terbatas 12 hingga 18 bulan sejak tanggal pengiriman kepada pembeli asli. Hengtong akan mengganti atau memperbaiki produk yang rusak secara gratis. Garansi ini tidak berlaku untuk unit apa pun yang telah dimodifikasi, disalahgunakan, atau diabaikan.
Q4: Pengiriman & Pengepakan
A4: Produk umumnya dikirim melalui Express internasional termasuk UPS, FedEx, DHL dan INT untuk pengiriman prabayar, juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan, Pengepakan ekspor standar, termasuk sertifikasi inspeksi.
Q5: Hubungi KAMI
A5: Kami memiliki tim penjualan yang aktif dan berpengalaman untuk melayani Anda dalam pertanyaan teknis dan masalah bisnis. Cukup tinggalkan pesan kepada kami atau klik Layanan Online.
