Kinerja Listrik Sensor Transmitter Tekanan Diferensial untuk Tes Udara

Kinerja Listrik Sensor Transmitter Tekanan Diferensial Untuk Uji Udara

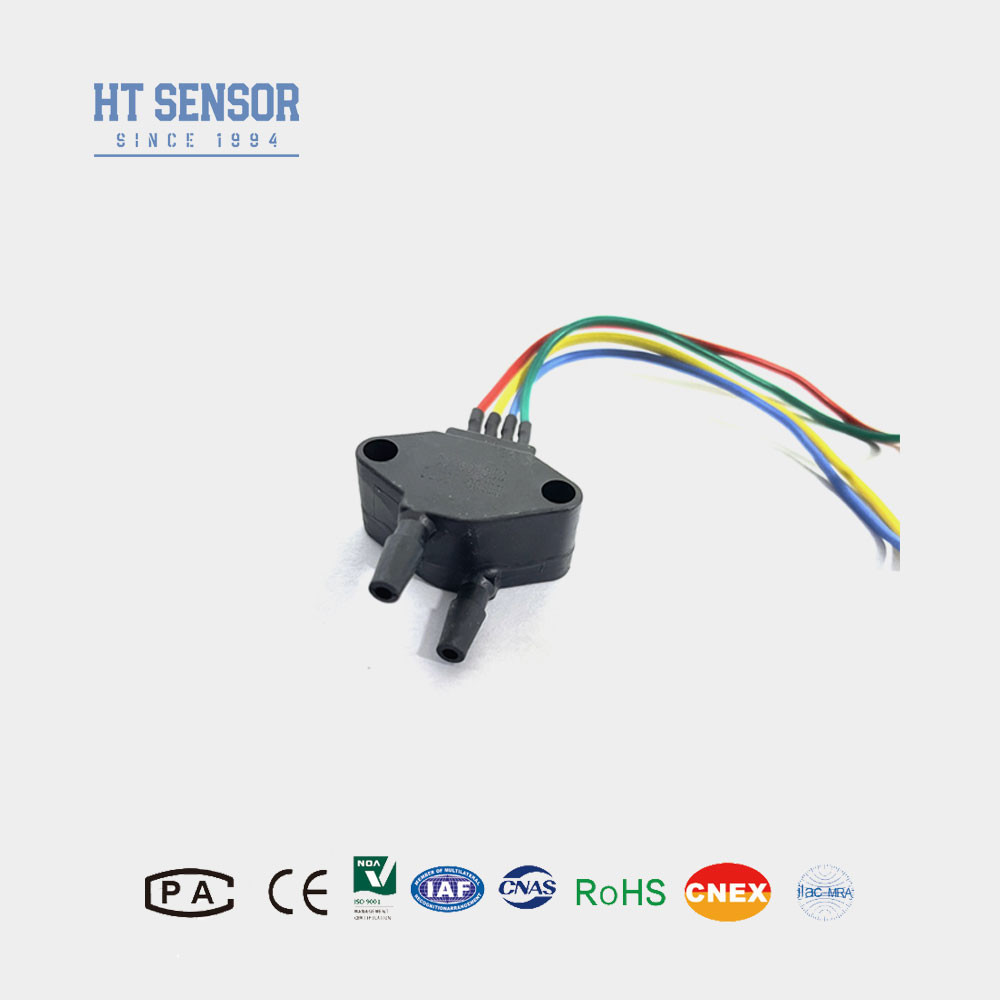

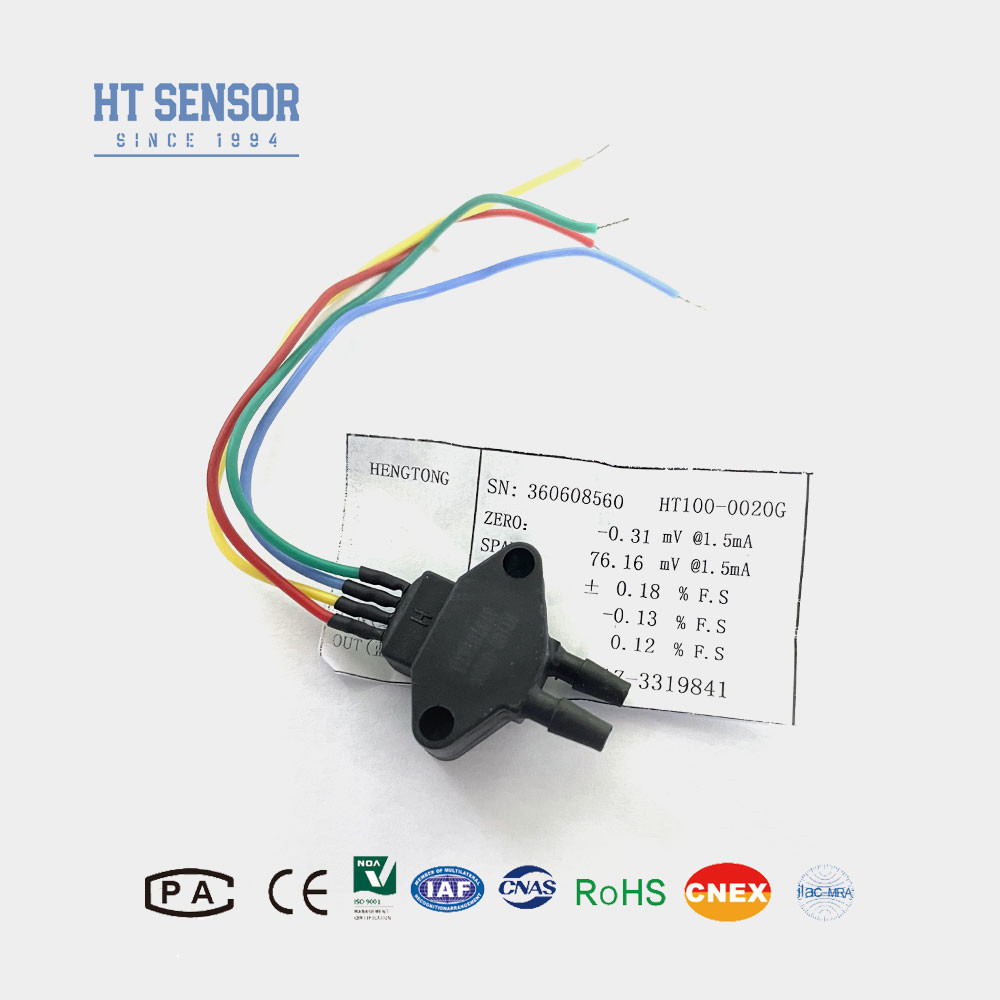

BP101 Silicon Piezoresistive Pressure Sensor

Pengenalan Transmitter Tekanan Diferensial:

BP101 silikon piezoresistive sensor tekanan diferensial adalah sejenis elemen silikon difusi dengan stabilitas tinggi.Ini adalah sensor tekanan diferensial kompak yang dirancang khusus untuk tekanan diferensial jangkauan kecil, yang memiliki efek yang luar biasa pada pengukuran tekanan gas kecil. Hal ini dikenal karena keandalan yang sangat baik, repeatability dan stabilitas, menjadikannya ideal untuk pengukuran tekanan gas yang akurat.

Fitur produk Transmitter Tekanan Diferensial:

• Jangkauan pengukuran yang luas, 0 ~ 10KPa ~ 200kpa.
• Keandalan tinggi dan stabilitas yang sangat baik.
• Aplikasi kedirgantaraan.

Aplikasi Transmitter Tekanan Diferensial:

• Pengukuran tekanan gas kering yang tidak korosif.
• Sistem kontrol pneumatik.
• Teknik biomedis untuk aplikasi medis.
• HVAC (Pemanasan, Ventilasi, dan AC) kontrol.
• Pengujian ruang angkasa untuk tujuan terkait penerbangan.

Kinerja listrik Transmitter Tekanan Diferensial:

• Sumber Daya: 5V DC
• Output:0.5-4.5VDC

• Parameter Kinerja
  Jangkauan pengukuran	0-10KPa,0~~~200KPa
  Jenis Tekanan	Tekanan Diferensial
  Tekanan statis	2 kali dari kisaran nominal
  Overload	≤ 1,5 kali dari kisaran nominal
  Keakuratan @ 25°C	± 0,5% (Biasa), ± 1% (Maximum)
  Pergeseran Suhu Nol	±2,5% F.S/°C (Biasa) ±3% F.S/°C (Maximum)
  Pergeseran Suhu Span	±2,5% F.S/°C (Biasa) ±3% F.S/°C (Maximum)
  Suhu Kompensasi	0-50°C
  Suhu operasi	-20°C~80°C
  Suhu penyimpanan	-40°C~100°C
  Bahan perumahan	Plastik
  Koneksi tekanan	φ5 nozel udara atau disesuaikan
  Peringkat Perlindungan	IP65

Tips pemesanan Transmitter Tekanan Diferensial
1. Perhatikan pas antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
