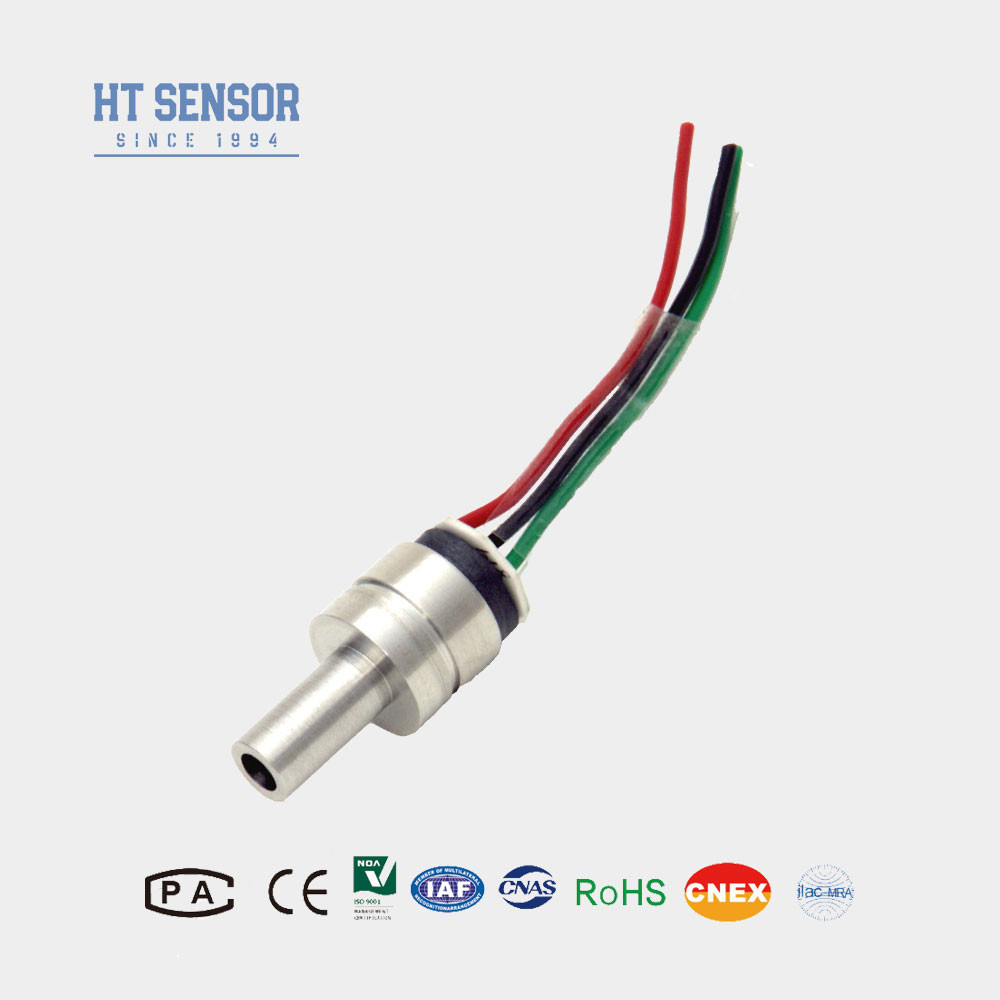

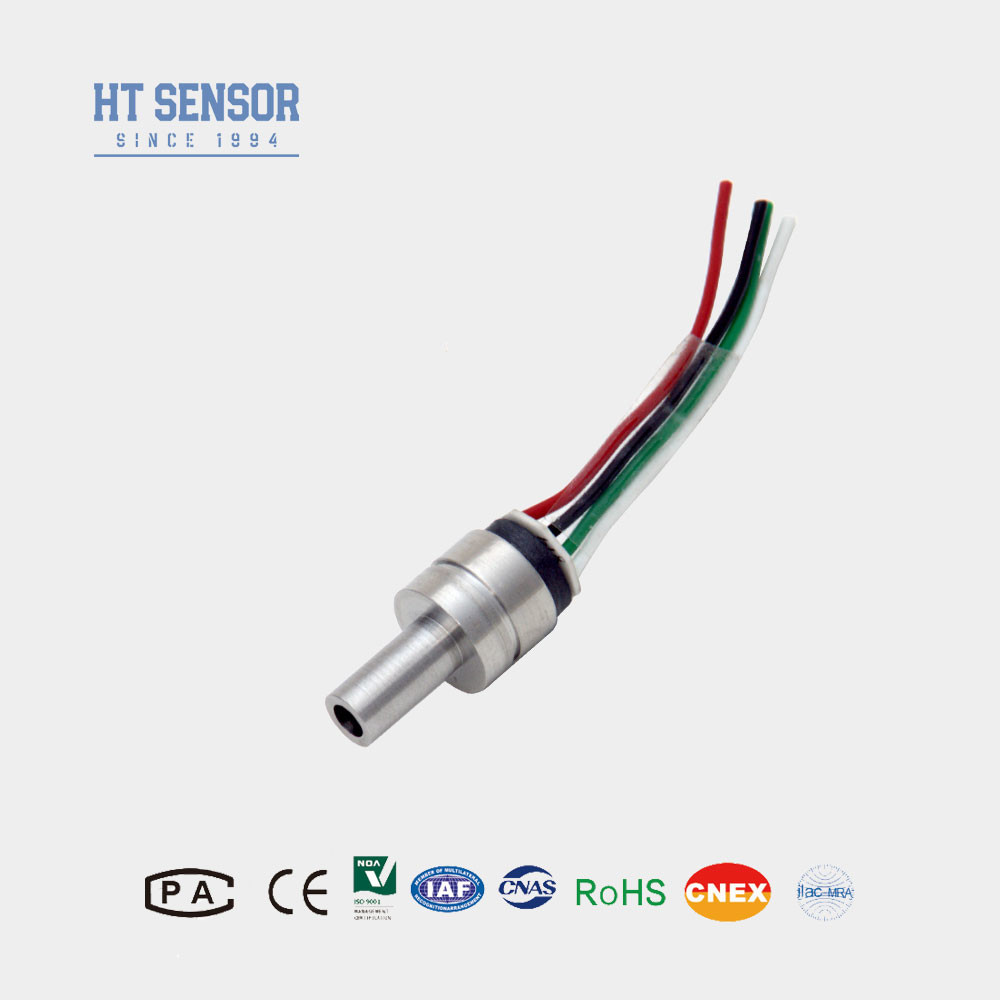

HT13 Sensor Tekanan Silikon untuk Pengukuran Tekanan Gas dan Cairan yang Tidak Korosif
Detail Produk
| Model TIDAK.: | HT13 | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Media pengukur: | Udara dan cairan | Dia: | 13mm |
| Jenis: | Sensor Tekanan silikon HT13 | Jenis sinyal keluaran: | sinyal mv Tipe Analog |
| Bahan: | 316L stainless steel | Kustomisasi: | tersedia |
| Menyoroti |
Sensor Tekanan Silikon Cair,HT13 Sensor Tekanan Silikon,Sensor Tekanan Silikon Gas Tidak Korosif |
||
Deskripsi Produk
HT13 Sensor Tekanan Silikon untuk Pengukuran Tekanan Gas dan Cairan yang Tidak Korosif
HT13 Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT13 sensor tekanan silikon adalah desain terbaru dari minyak yang diisi difusi sensor tekanan silikon, dengan tekanan tinggi dampak 100.000 kali tidak buruk dan anti-interferensi / erosi / pembekuan / dampak,Keakuratan tinggi dan stabilitas. semua stainless steel dengan film tekanan induktif. respon tekanan lebih cepat dan lebih sensitif. sensor tekanan khusus dirancang diameter kecil, untuk kontroler tekanan berkualitas tinggi,Hal yang paling penting adalah sensorMengadopsi 316 stainless steel, CNC presisi tinggi, impor segel.
Fitur Produkdari sensor tekanan silikon:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~350KPa~60MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- Berbagai antarmuka threaded tersedia untuk pemilihan
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||
| Jangkauan pengukuran | Gauge ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | 100 ± 10 | 100 ± 30 | mV | |
| Zero Offset Temp. Drift | ± 0.5 | ± 1 | % F.S | |
| Skala penuh Temp. Drift | ± 0.5 | ± 1 | % F.S | |
| Temp Kompensasi. | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | sekitar 15g | |||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | ||||
| Desain Konstruksi | |
| tipe 1 | |
| tipe2 | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
udara yang dibutuhkan ketegangan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
