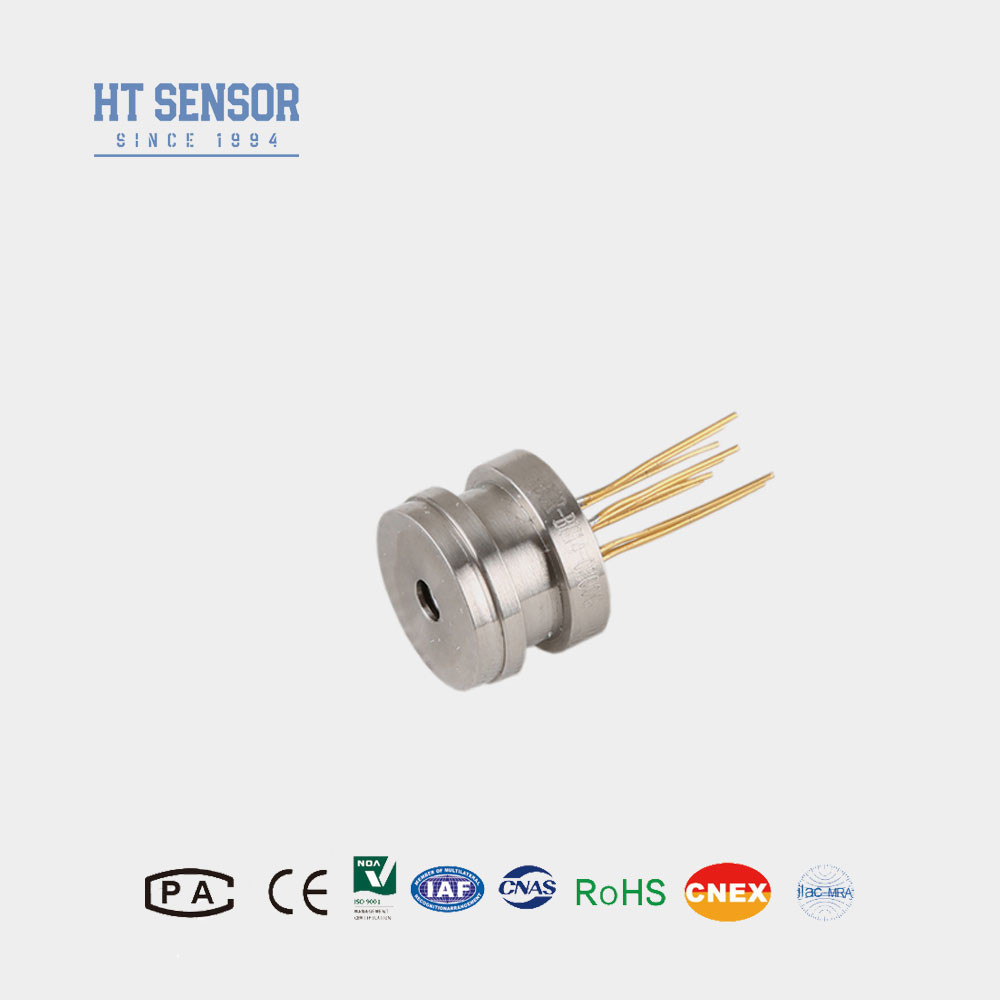

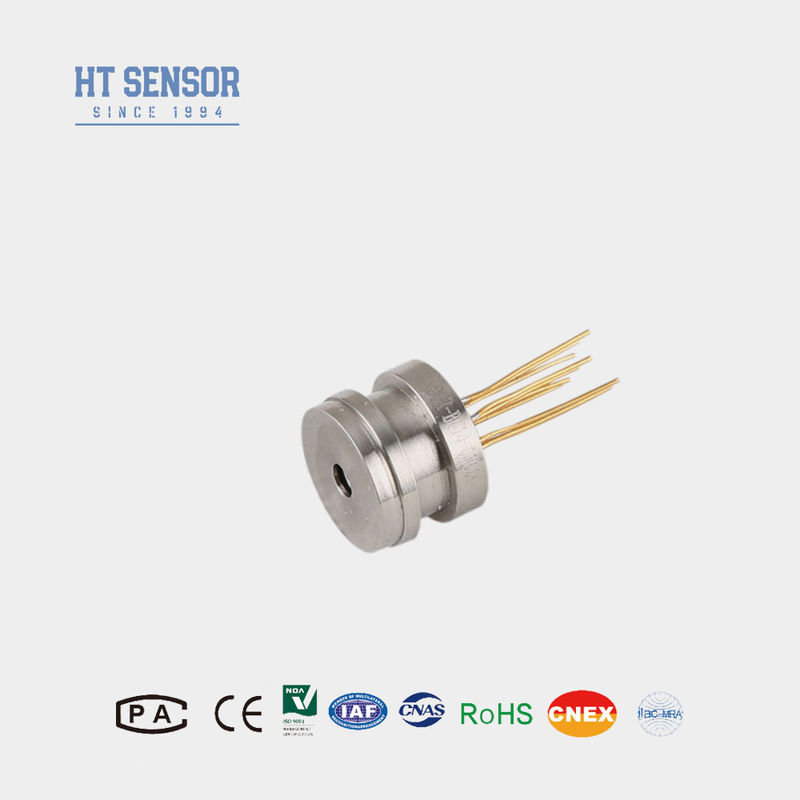

HT13V Sensor Tekanan Silikon Mini untuk Pengukuran Tekanan Gas dan Cairan Tidak Korosif
Product Details
| Model no.: | HT13V | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Jangkauan: | 0-350kpa~35mpa | Memasok: | 5-10VDC |
| Kata kunci: | Sensor Kecil | Paket transportasi: | KARTON |
| Merek dagang: | HENGTONG | Asal: | Baoji Cina |
| Jenis sinyal keluaran: | Sinyal mv Tipe Analog | Bahan: | baja tahan karat |
| Menyoroti |
HT13V Sensor Tekanan Silikon Mini,Sensor tekanan silikon non-korosif,Sensor Tekanan Silikon Cair 5-10VDC |
||
Product Description
HT13V Sensor Tekanan Silikon Mini untuk Pengukuran Tekanan Gas dan Cairan Tidak Korosif
HT13V Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon mini:
HT13V adalah sensor tekanan silikon dengan stabilitas tinggi internasional canggih, presisi tinggi chip tekanan silikon, stres yang dioptimalkan desain dasar sinter, melalui SMT, ikatan kawat emas,Pengelasan diafragma, injeksi minyak vakum tinggi, tekanan siklus bantuan stres, suhu tinggi penuaan, kompensasi suhu dan proses lainnya, stabilitas produk sangat baik, kinerja yang sangat baik.
Ukuran keseluruhan diminiaturisasi untuk memenuhi persyaratan desain ukuran keseluruhan pengguna. Deteksi tekanan untuk baja tahan karat 316L, NBR atau media yang kompatibel dengan fluoropren.
Fitur Produkdari sensor tekanan silikon mini:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~350KPa~60MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- Pasokan tegangan konstan
Aplikasidari sensor tekanan silikon mini:
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
Kinerja listrikdari sensor tekanan silikon mini:
- Sumber Daya: ≤10VDC (5-10VDC)
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ

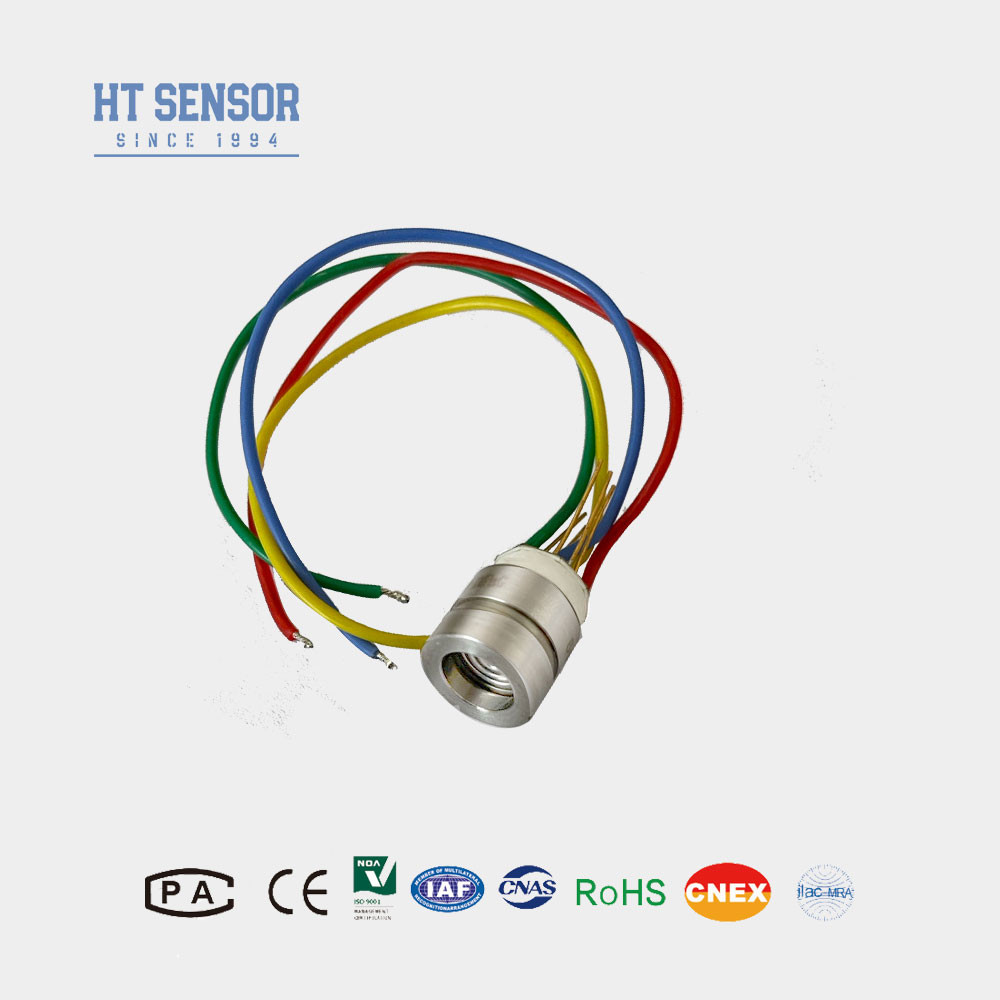

- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon mini: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| Jenis | Maksimal | Satuan | |||
| Nonlinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 15g | ||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | |||||
| Desain Konstruksidari sensor tekanan silikon mini | |
| tipe 1 | |
| tipe2 | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
udara yang dibutuhkan ketegangan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
