Transmitter sensor tekanan industri untuk sistem kontrol hidrolik dan pneumatik
Product Details
| Model NO.: | BP93420-III | Kekuatan: | 12-36Vdc |
|---|---|---|---|
| Output: | 4-20mA bisa dengan HART OR RS485 | Berat badan: | ~ 0,8kg |
| Jenis tekanan: | Gauge, Tekanan Absolute, Tekanan Disegel | Asal usul: | Baoji, Tiongkok |
| Kode Hs: | 9026201090 | Jenis struktur: | pemancar tekanan |
| Media pengukur: | Cairan, gas, lem minuman dan sebagainya | Tingkat akurasi: | 00,5% F.S. 0,25% F.S. |
| Rentang Tekanan: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Menyoroti |
Transmitter sensor tekanan pneumatik,Transmitter Sensor Tekanan Hidraulik,Transmitter Sensor Tekanan Industri |
||
Product Description
Transmitter sensor tekanan industri untuk sistem kontrol hidrolik dan pneumatik Transmitter

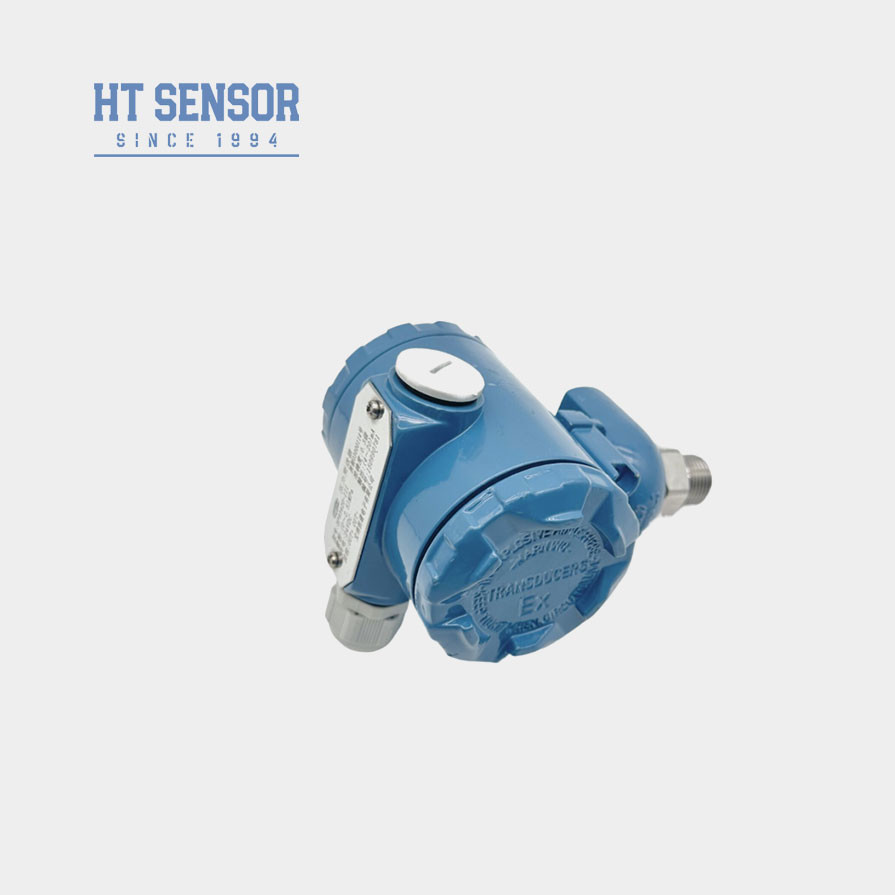

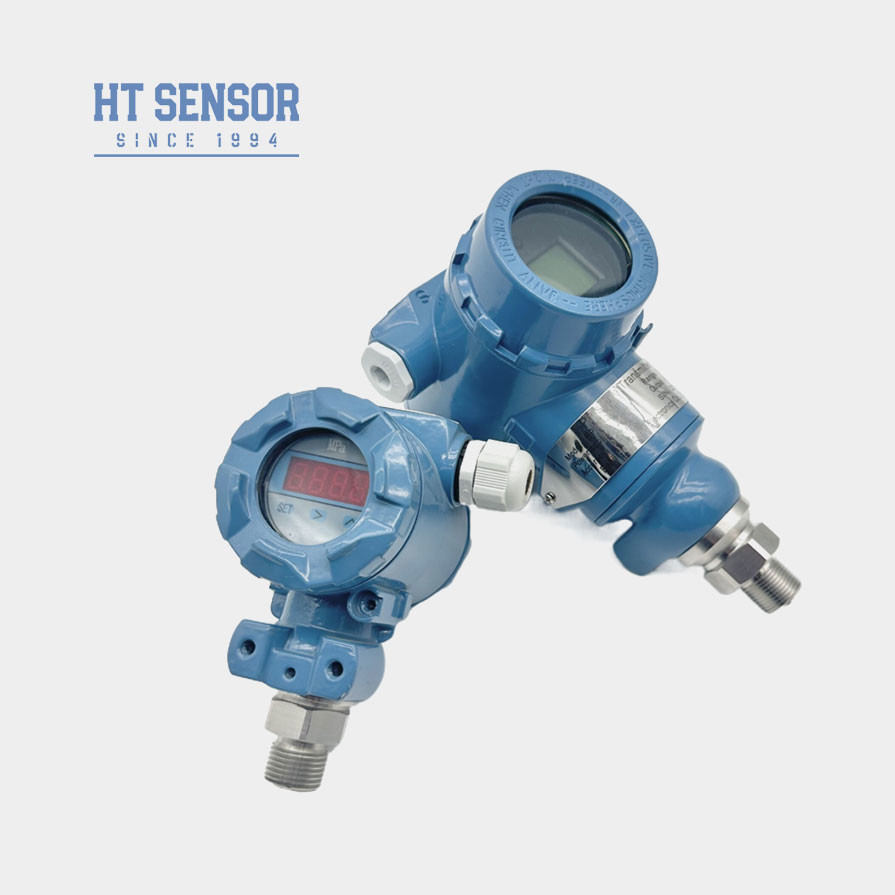

BP93420-IIISensor Tekanan Industri
Pengantar dariSensor Tekanan Industri:
BP93420-III Industrial sensor tekanan pemancar terdiri dari modul sensor tekanan dan papan sirkuit cerdas. bagian sensor cerdas termasuk sensor tekanan silikon,sirkuit deteksi diafragma pengukuran, sensor suhu dan sirkuit kompensasi suhu.Papan sirkuit cerdas terdiri dari pengontrol mikro komputer dan sirkuit perifer untuk menyelesaikan konversi sinyal tekanan ke sinyal listrikDigunakan dalam industri untuk mengukur tekanan cairan, gas atau uap.
Fitur ProdukdariSensor Tekanan Industri:
1. rentang pengukuran yang luas, bentuk antarmuka tekanan yang beragam, dan tingkat perlindungan IP65.
2Berbagai bentuk sinyal output, diatur dan ditampilkan.
3. titik nol yang disesuaikan dan skala penuh.
4Inti menggunakan silikon difusi presisi tinggi dan kinerja tinggisensor tekanan piezoresistif.
AplikasidariSensor Tekanan Industri:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dalam 316L stainless steel.
2. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
3. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter KinerjaSensor Tekanan Industri | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maximum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | Aluminium paduan |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1,2 kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak kurang dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5. rentang suhu operasi nominal dari karet fluorine O-ring adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-tipe segel cincin harus dipilih.
6. Kabel tidak disertakan secara default. Ketika kabel pendukung diperlukan: Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan. Jika Anda membutuhkan bahan kabel yang berbedaTolong jelaskan dalam formulir pesanan.
7. Dalam hal persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
