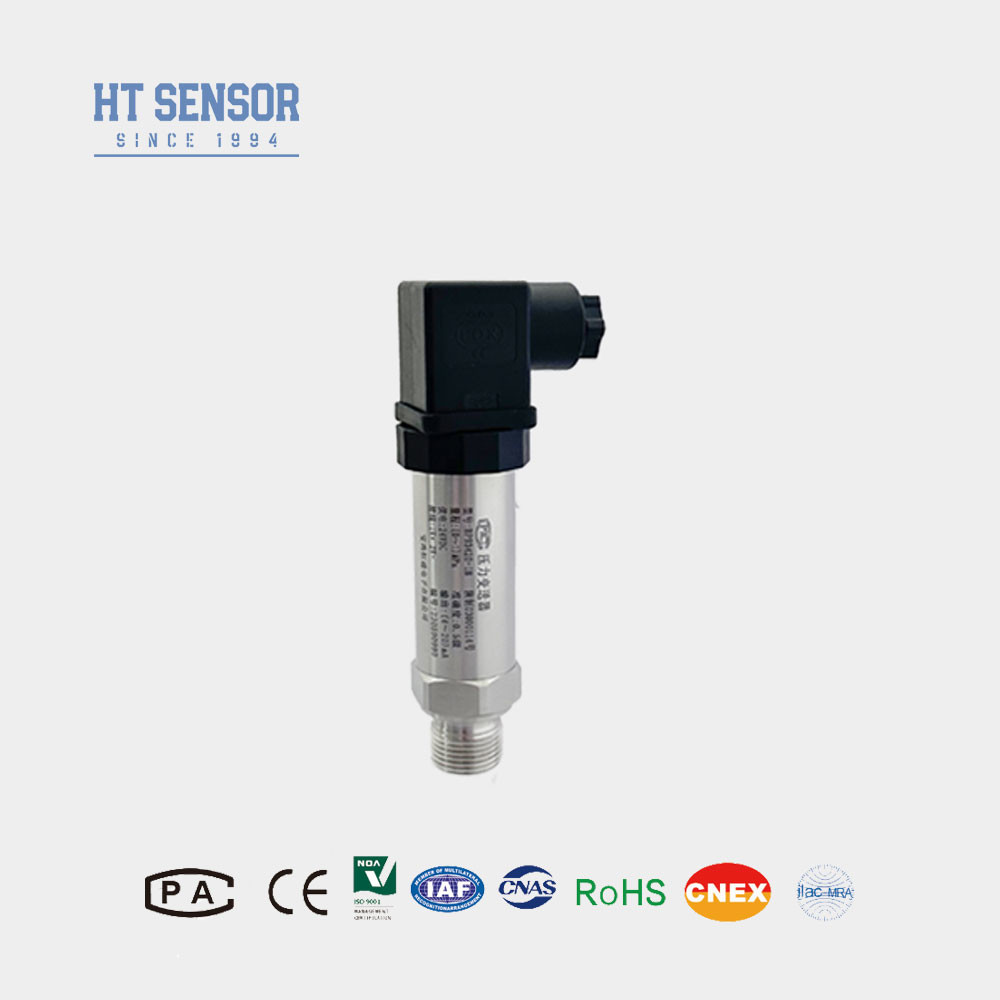

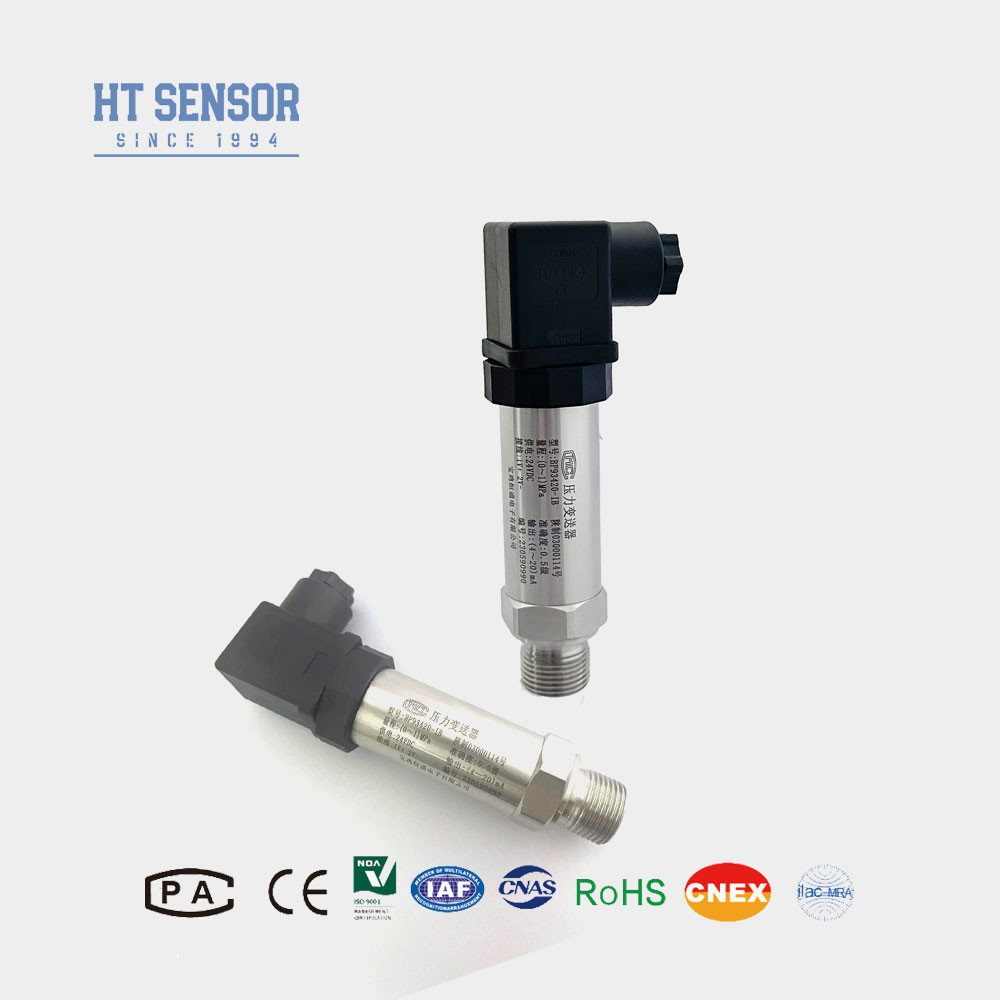

Sensor Transmitter Tekanan BP93420IB Keakuratan Tinggi Dengan Keakuratan DIN Besar 0,25%
Product Details
| Model NO.: | BP93420-IB | Kekuatan: | 5VDC /24VDC |
|---|---|---|---|
| Peringkat perlindungan: | IP65 | Stabilitas jangka panjang: | +-0.15%F.S/Tahun (jenis) |
| Bahan Perumahan: | 316L. atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Merek dagang: | sensor HT | Media pengukur: | udara. minyak air |
| Tingkat akurasi: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Rentang Tekanan: | -100kpa~0a...100MPa |
| Menyoroti |
Sensor pemancar tekanan presisi tinggi,Sensor Transmitter Tekanan DIN Besar,0.25% Sensor Transmitter Tekanan Keakuratan Tipikal |
||
Product Description
Sensor Transmitter Tekanan BP93420IB Keakuratan Tinggi Dengan Keakuratan DIN Besar 0,25%
BP93420IB Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
Sensor pemancar tekanan BP93420IB menggabungkan inti minyak silikon terisolasi seri HT difusi sebagai elemen pengukuran sinyal utamanya.Sensor tekanan silikon difusi ini dirancang khusus untuk memberikan pengukuran yang tepat dan konsisten untuk proses kritisDengan akurasi dan stabilitas yang luar biasa, sensor tekanan silikon difusi ini sangat cocok untuk berbagai aplikasi industri,menawarkan kinerja yang andal dan memastikan kontrol proses yang optimal.
| Parameter kinerja sensor pemancar tekanan | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,15kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Fitur Produkdari sensor pemancar tekanan:
- Transmitter tekanan memiliki rentang pengukuran yang luas, struktur baja tahan karat yang tahan lama, dan berbagai pilihan antarmuka tekanan untuk mengakomodasi kebutuhan aplikasi yang berbeda.
- Desainnya yang kompak dan ringan memungkinkan pemasangan dan integrasi yang mudah ke lingkungan terbatas ruang.
- Dengan presisi tinggi dan struktur semua stainless steel, pemancar tekanan ini memastikan pengukuran tekanan yang akurat dan dapat diandalkan.
- Selain itu, ia menawarkan opsi untuk menambahkan kepala tampilan LED atau LCD untuk pemantauan dan tampilan tekanan di tempat yang nyaman.
Aplikasidari sensor pemancar tekanan:
- Transmitter tekanan ini dirancang khusus untuk mengukur gas dan cairan yang tidak korosif dengan akurat, menggunakan bahan baja tahan karat 316L untuk ketahanan dan keandalan yang ditingkatkan.
- Hal ini menemukan aplikasi yang luas di industri pelayaran dan penerbangan, di mana pengukuran tekanan yang tepat sangat penting untuk keselamatan dan kinerja.
- Selain kapal dan penerbangan, pemancar tekanan ini banyak digunakan dalam berbagai proses industri di lokasi, termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
- Hal ini juga umum digunakan dalam sistem kontrol hidrolik dan pneumatik, menyediakan penginderaan tekanan yang akurat untuk operasi sistem yang efisien.
| Tip pemesanan sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan dengan kepala transduser layar LCD atau LED, daya pemancar seharusnya tidak kurang dari 20 VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. rentang suhu operasi nominal dari karet fluorine O-ring adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-tipe segel cincin harus dipilih.
6. Panjang kabel default adalah 1,5 m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, tidak ada kabel atau bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
7. Dalam kasus getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap beri tahu perusahaan kami dan tunjukkan dalam pesanan.
| Panduan pesanan sensor pemancar tekanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
