BP156-M Sensor Transmitter Tekanan Miniatur untuk Industri Kelautan dan Penerbangan
Product Details
| Model NO.: | BP156-M | Bahan Perumahan: | 304S.S |
|---|---|---|---|
| Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Merek dagang: | sensor HT |
| Jenis struktur: | Sensor Tekanan Silikon yang Difusi | Media pengukur: | Cairan dan udara |
| Rentang Tekanan: | 0kpa~10kpa...20MPa | Peringkat IP: | IP65 |
| Pengaturan khusus: | OEM dan ODM | Konektor: | M12 |
| Menyoroti |
BP156-M Sensor Transmitter Tekanan Miniatur,Sensor Transmitter Tekanan Miniatur Penerbangan,Sensor Transmitter Tekanan Miniatur Laut |
||
Product Description

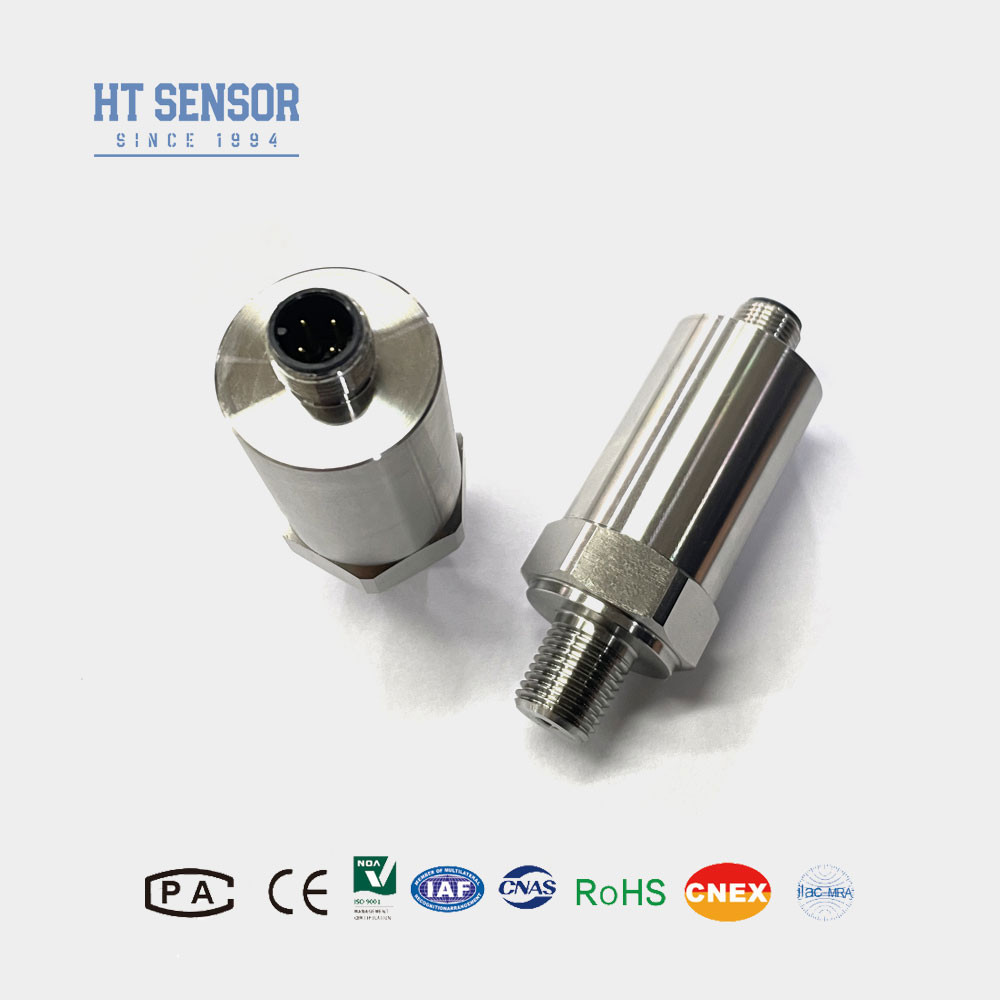

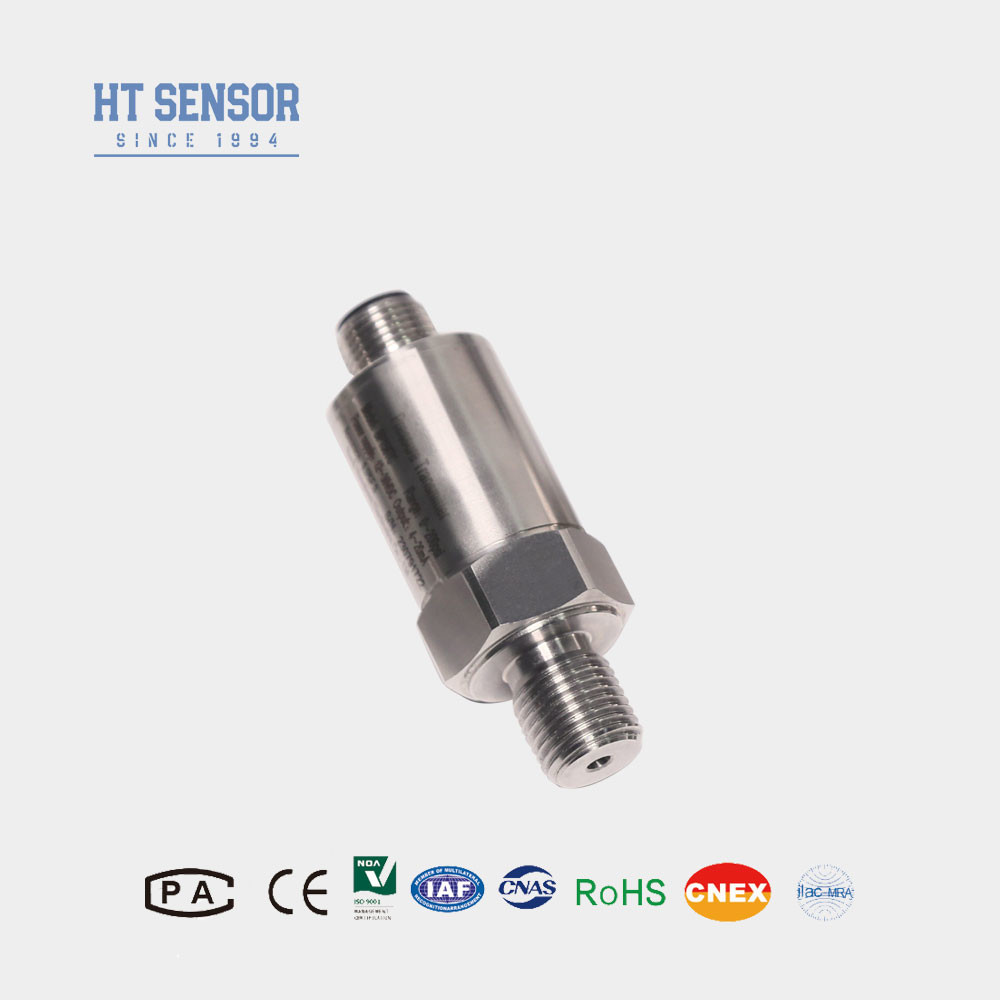

BP156-M Sensor Transmitter Tekanan Miniatur untuk Industri Kelautan dan Penerbangan
BP156-M Pressure Transmitter Sensor
Pengenalan sensor pemancar tekanan mini:
BP156-M sensor pemancar tekanan miniatur menggunakan sensor tekanan piezoresistif, dengan diafragma baja tahan karat terisolasi sebagai elemen sensor sinyal, setelah pengujian otomatis,Kompensasi penyesuaian halus laser;Sirkuit amplifier menggunakan casing stainless steel untuk mengubah sinyal sensor menjadi sinyal output standar.sensitivitas dan keragamanProduk ini banyak digunakan di industri minyak bumi, industri kimia, metalurgi, pembangkit listrik, hidrologi dan industri lain pengukuran dan kontrol tekanan.
Fitur Produkdari sensor pemancar tekanan mini:
1. kisaran suhu: -20 sampai 85oC;
2. rentang suhu operasi yang luas -40 ~ 125oC;
3. Sensor tekanan kinerja tinggi;
4. Berbagai 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V output tersedia;
5. Dimensi kecil, dimensi disesuaikan;
6. Konektor M12;
7. OEM, ODM, layanan kustomisasi tersedia;
Aplikasidari sensor pemancar tekanan mini:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter Kinerja dari sensor pemancar tekanan mini: | |
|---|---|
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Contoh Pemilihan |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya di darat dengan handal.
4. Kabel Tanpa kabel secara default. Tiga bahan tersedia jika diperlukan. Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan. Jika Anda membutuhkan bahan kabel yang berbeda, Anda dapat memilih bahan yang berbeda.Tolong jelaskan dalam formulir pesanan.
5. Dalam hal persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanandari sensor pemancar tekanan mini | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
