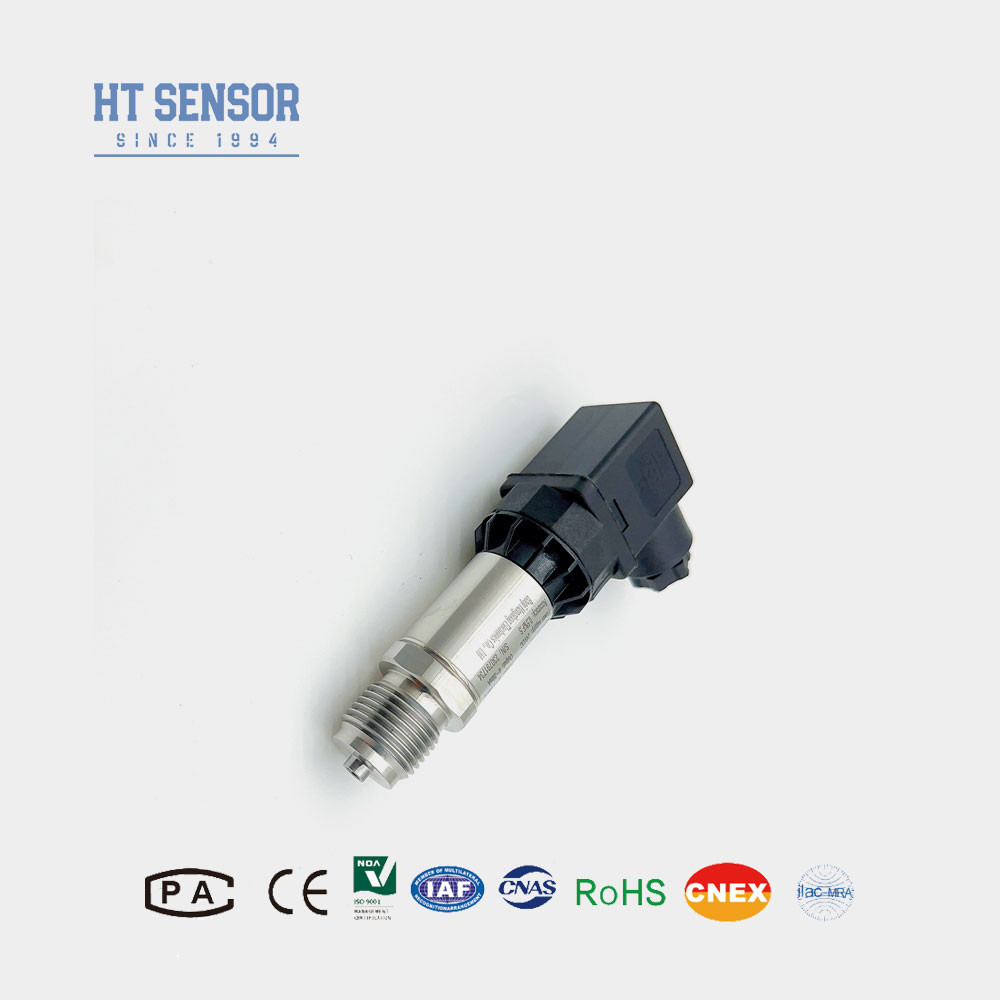

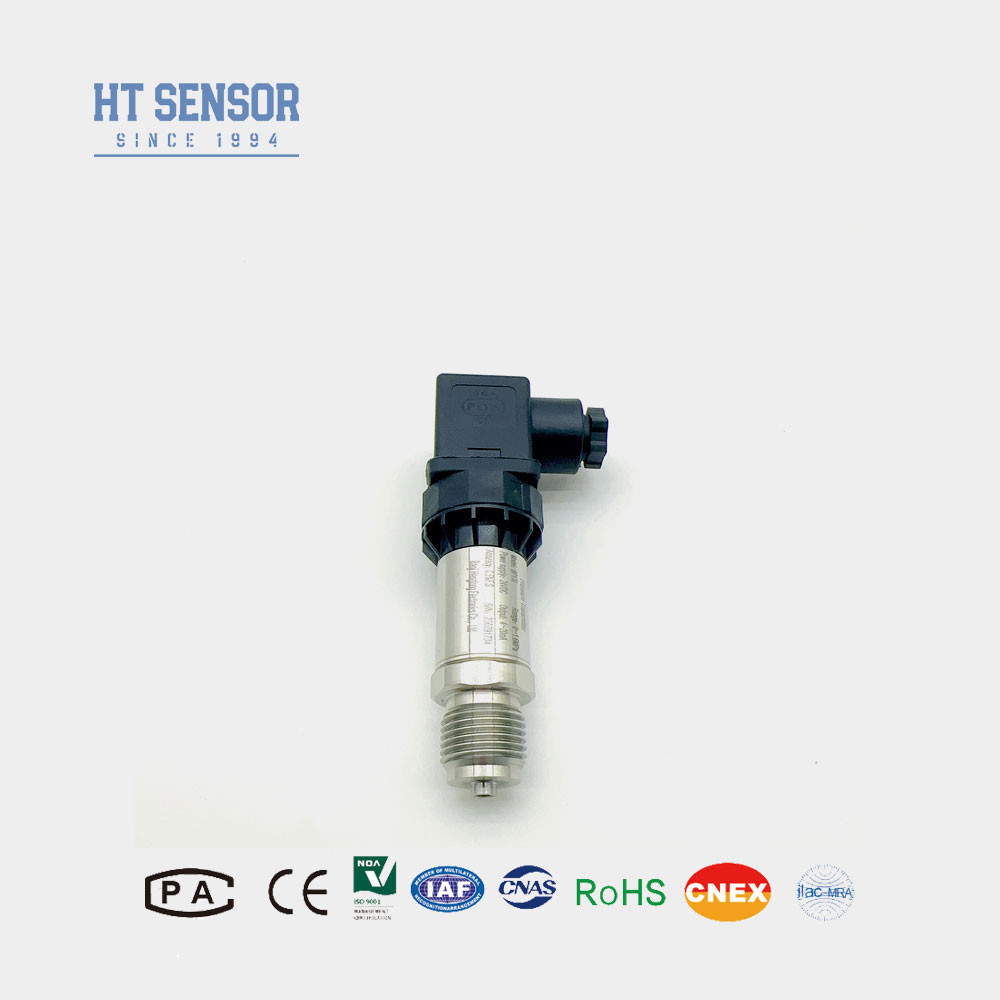

HT Series BP170 Pressure Transmitter Sensor untuk Air dan Oil Measurement Range

BP170 Transmitter Tekanan

Pemasangan sensor pemancar tekanan:

Sensor pemancar tekanan BP170 mengadopsi inti sensor terisi minyak terisolasi silikon seri HT sebagai elemen pengukuran sinyal. Konektor Hersman (DIN) khusus.Ini adalah sensor yang paling umum digunakan dalam praktik industri, yang banyak digunakan dalam berbagai lingkungan otomatisasi industri, termasuk konservasi air dan tenaga air, transportasi kereta api, bangunan cerdas, otomatisasi produksi, kedirgantaraan,militer, petrokimia, sumur minyak, tenaga listrik, kapal, mesin alat, pipa dan industri lainnya

Fitur produk sensor pemancar tekanan:

• 1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
• 2. Desain kompak dan ringan
• 3. presisi tinggi, semua struktur stainless steel
• 4.Skala nol dan penuh yang dapat disesuaikan

Aplikasi sensor pemancar tekanan:

• 1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
• 2. Digunakan dalam industri kapal dan penerbangan
• 3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
• 4. Digunakan dalam sistem kontrol hidrolik dan pneumatik


1. Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.

2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.

3Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..

4. Tidak ada kabel secara default. Tiga bahan tersedia jika diperlukan. Jika tidak ditentukan lain, bahan kabel polietilena dapat dipilih. Jika Anda membutuhkan bahan kabel yang berbeda,Tolong jelaskan dalam formulir pesanan.
5Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.



Panduan pesanan sensor pemancar tekanan
BP170X	Transmitter Tekanan Analog
	Kode	Desain Konstruksi
	5	Packard plug				6	Kabel Output Langsung tertutup 1,5 meter
	7	Konektor Mini Hirschmann				8	Konektor Hirschmann Besar
		Jangkauan pengukuran	0kPa ~ 10kPa...5MPa
		(0-X) Kpa atau MPa	X: Menunjukkan rentang pengukuran yang sebenarnya
			Kode	Sumber Daya
			D1	24VDC
			D2	5VDC
			D3	lainnya
				Kode	Sinyal output
				S1	4 ~ 20mADC		S5	0 ~ 20mADC
				S2	1 ~ 5VDC		S6	0 ~ 10VDC
				S3	0 ~ 5VDC		S7	0.5~4.5VDC
				S4	0 ~ 10mADC
					Kode		Koneksi Tekanan
					J1		M20×1.5
					J2		G1/2
					J3		G1/4
					J4		7/16-20UNF
					J5		lainnya ((¢50.4 Flange)
							Kode	Koneksi Listrik
							B1	Hirschmann
							B2	PG7
							B3	Kabel Disegel Outlet 1,5 meter
							B4	lainnya
								Kode	Jenis Tekanan
								G	Tekanan pengukur
								A	Tekanan mutlak
								S	Tekanan referensi tertutup
