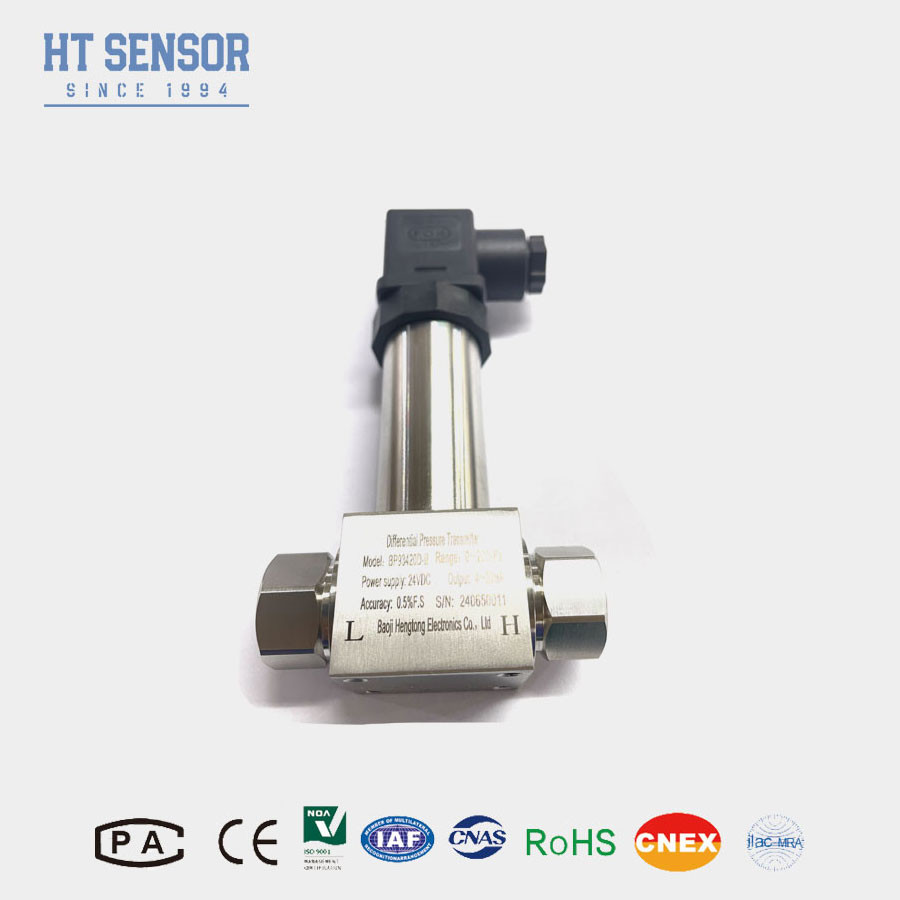

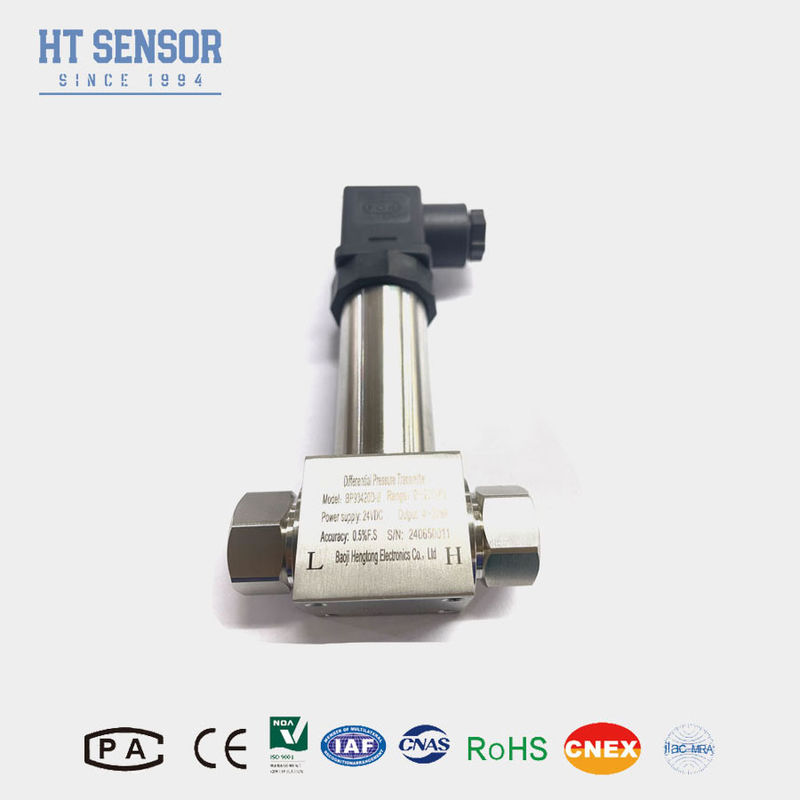

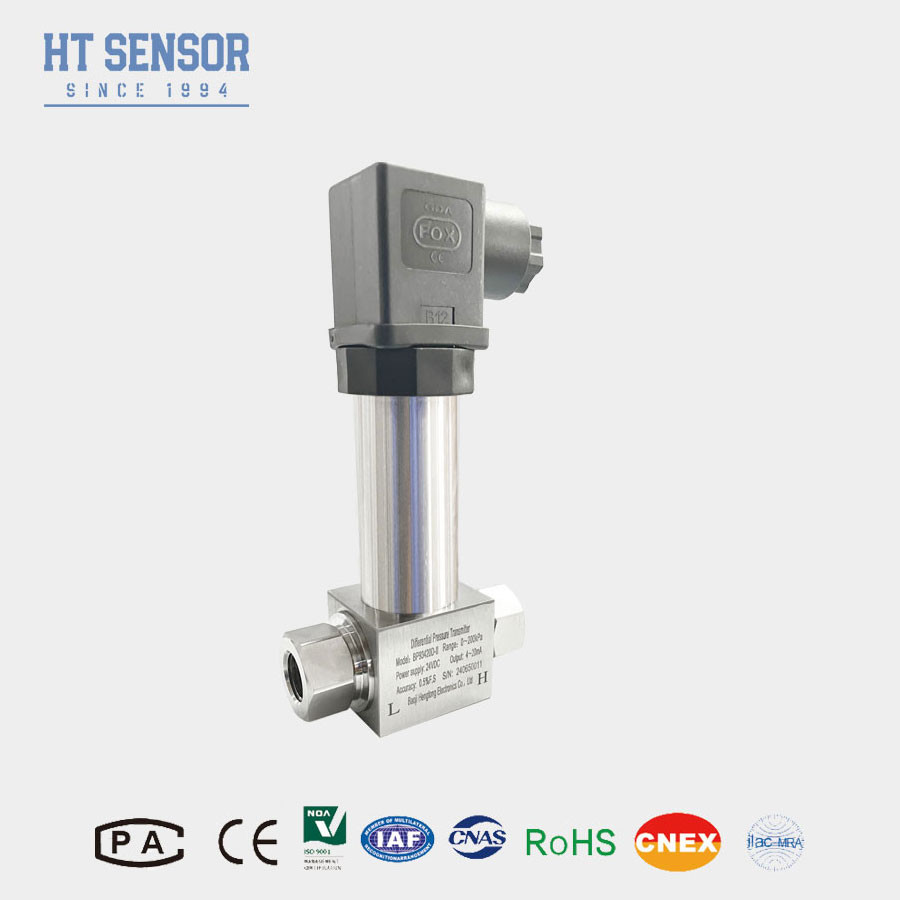

BP93420DIII Transmitter Tekanan Diferensial
Pengenalan pemancar tekanan diferensial:
BP93420DIII tekanan cair pemancar tekanan diferensial menggunakan piezoresistive difusi sensor silikon.Ketika tekanan diferensial media yang diukur bertindak pada membran bergelombang di kedua ujung sensor, sinyal output dari jembatan Wheatstone pada chip sensor menunjukkan hubungan linier yang baik dengan tekanan diferensial, memungkinkan pengukuran tekanan diferensial yang akurat.Ini cocok untuk berbagai gas dan cairan pengukuran tekanan diferensial di industri seperti minyak bumi, kimia, energi, dan hidrologi untuk aplikasi pipa.
Fitur Produk:
1Transmitter memiliki desain struktur baja tahan karat, membuatnya kompakdan mudah dipasang
2Hal ini mengalami kompensasi suhu yang ketat dan penyaringan penuaan, memastikan kinerja yang stabil dan andal
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasi:
1. Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
3. Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
±0,03% (Biasa) ±0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Suhu operasi |
-30oC ~ 80oC |
| Suhu penyimpanan |
-40oC~100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
| Panduan pesanan: |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa...~2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
