HT30 Silicon Pressure Sensor Core Disesuaikan Untuk Permintaan Pelanggan yang Berbeda Sensor Tingkat Minyak
Product Details
| Model TIDAK.: | HT30 | Jenis benang: | OEM |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Jangkauan: | 0-10kpa~20mpa | Kekuatan: | 1,5mA |
| Benang: | G1/4 dan seterusnya | Kode Hs: | 9026209090 |
| Menyediakan kemampuan: | 50000PCS/Tahun | Jenis: | Sensor Tekanan Piezoresistif |
| Untuk: | Pemancar Tekanan Silikon Tersebar | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja Tahan Karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
HT30 Sensor Tekanan Silikon,Sensor Tekanan Silikon yang dapat disesuaikan,Permintaan Pelanggan yang Berbeda Sensor Tekanan Silicon |
||
Product Description
HT30 Sensor Tekanan Silikon Disesuaikan untuk Permintaan Pelanggan yang Berbeda

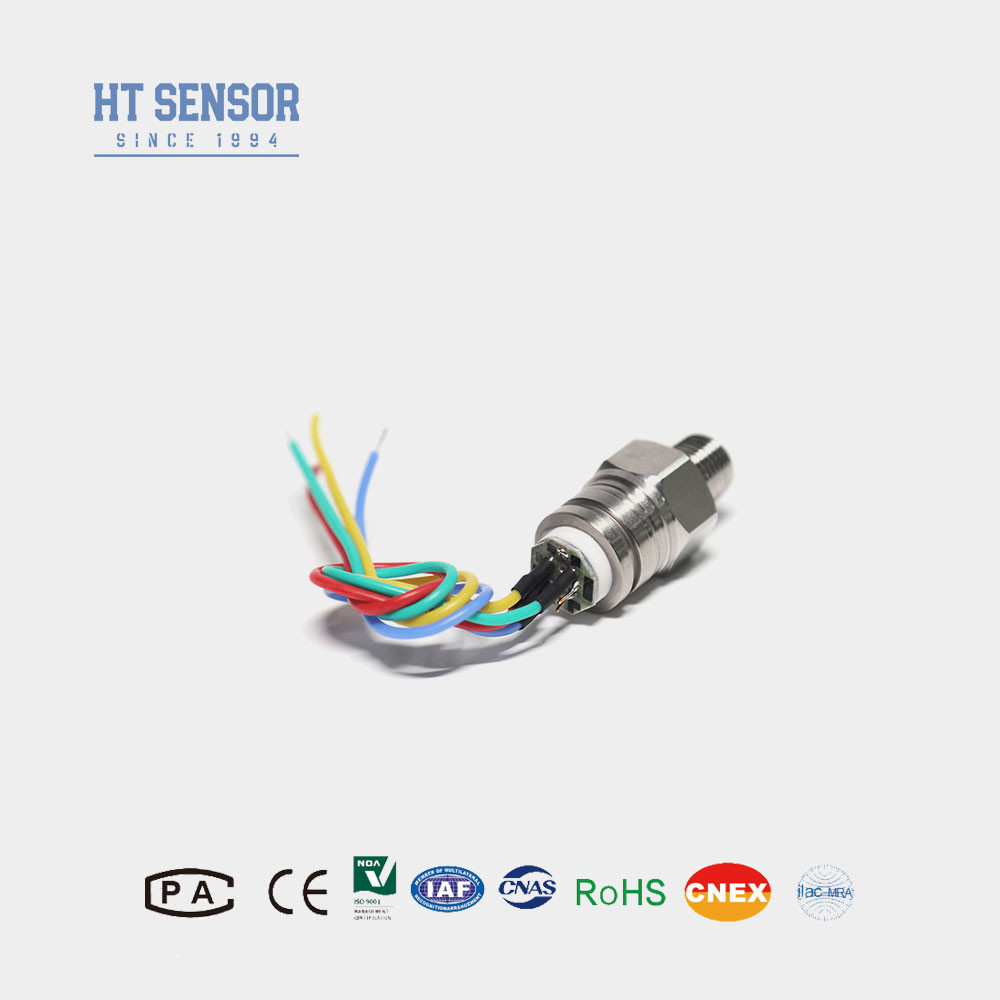

HT30 Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
Sensor tekanan piezoresistif silikon HT30 adalah silikon difusi yang sangat stabilIni memanfaatkan efek piezoresistif dari silikon difusi untuk mengukurtekanan cairan dan gas.benang, dan ia tidak menggunakan O-ring penyegelan, membuatnya cocok untuk berbagaiaplikasi.
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:2.5KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ

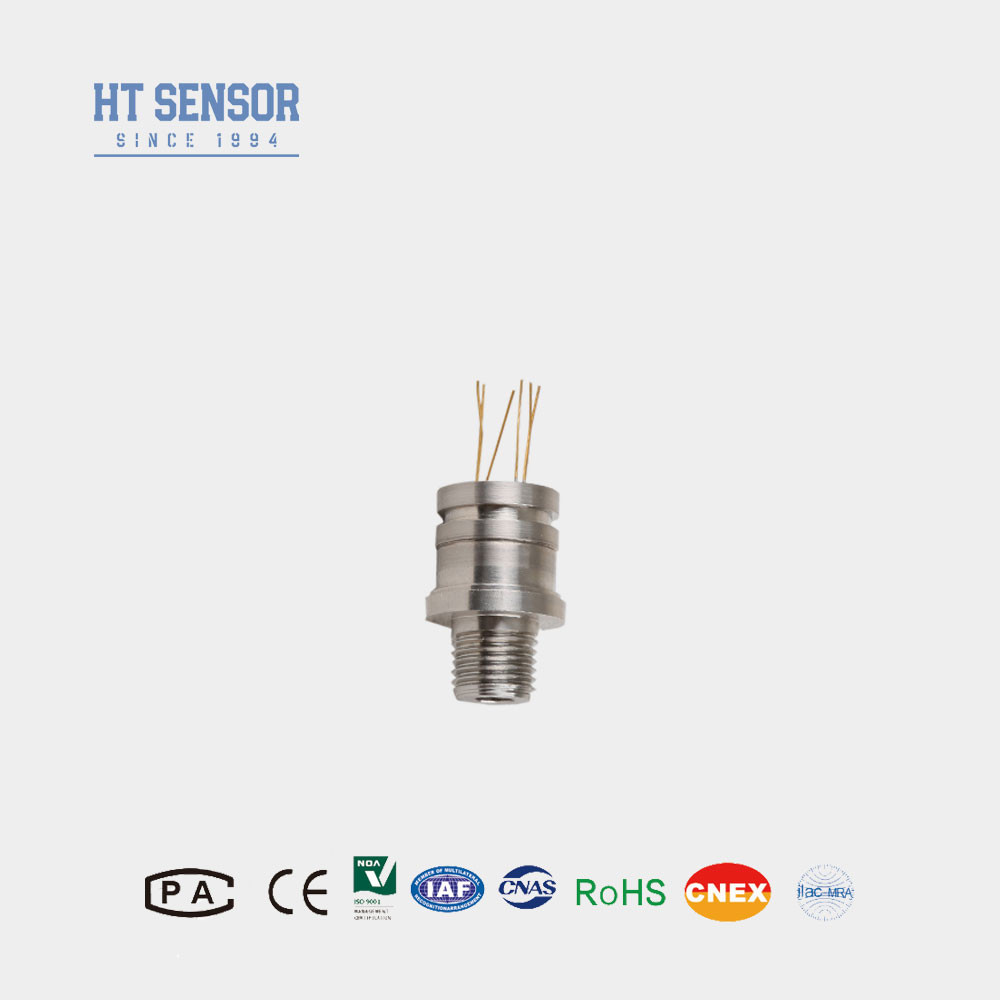

- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 63g | ||||
| Parameter diuji dalam kondisi berikut: 1.5mA @ 25°C | |||||
| Desain Konstruksidari sensor tekanan silikon | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
Fitur Produkdari sensor tekanan silikon:
- Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma
- Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nolkoreksi.
- Multiple thread interface tersedia untuk dipilih
- Dilas sebagai satu bagian, ukuran kompak, dan keandalan tinggi
| Tips pemesanan |
1. Dalam perakitan, perhatikan koordinasi ukuran inti dan perumahan pemancar untuk mencapai penyegelan yang diperlukan
2. Selama proses perakitan perumahan, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada pin perubahan, merujuk pada label pada kabel inti yang sebenarnya.
