Name: HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor untuk Pengukuran Suhu Tinggi
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQT-B
Price: 21.00 USD
Availability: InStock

Informasi Detail

Model NO.:	HT-IQT-B	Jangkauan:	0-35kpa~3,5Mpa
Jenis kabel:	Pin Kovar berlapis emas	Media pengukur:	AIR dan Air dan minyak cair
Benang:	50.4mm	Output:	sinyal mv
Kekuatan:	1,5mA	Jenis:	Sensor Tekanan Silikon yang Difusi
Jenis sinyal keluaran:	Analog	Bahan:	Baja Tahan Karat 316L
Menyoroti:	Sensor Tekanan Silikon yang Difusi , Sensor Tekanan Silikon Suhu Tinggi , Sensor Tekanan Silikon HT-IQT-B

Deskripsi Produk

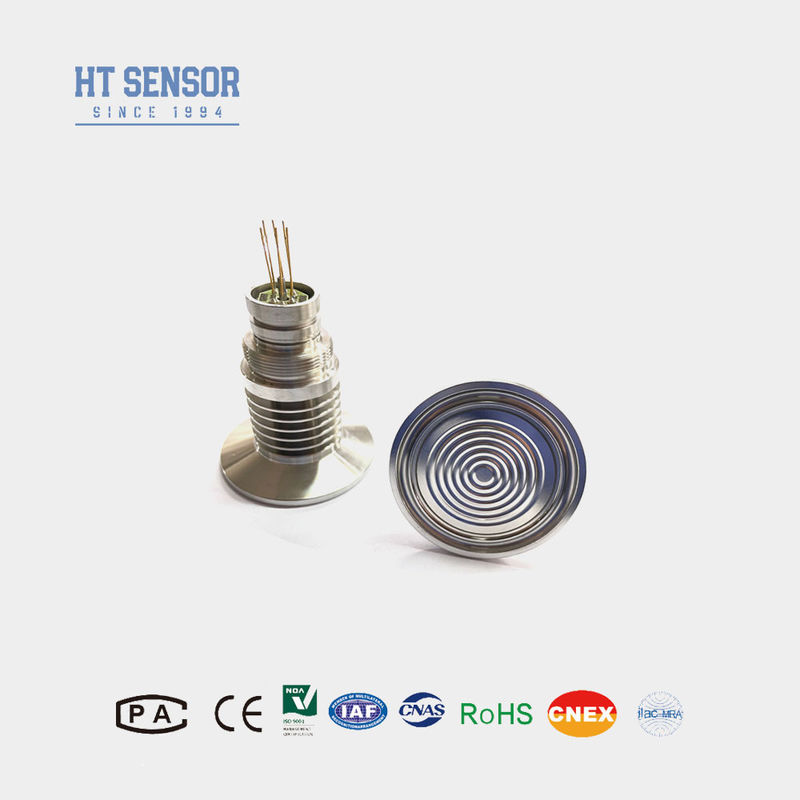

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor untuk Pengukuran Suhu Tinggi

HT-IQT-BPiezoresistifSensor Tekanan Silicon

Pengenalan sensor tekanan silikon difusi:

HT - IQT - B sensor tekanan silikon adalah semacam diafragma tertanam. Tekanan ditransfer ke chip sensitif melalui diafragma baja tahan karat dan minyak silikon tertutup.Chip sensor mengubah tekanan menjadi sinyal listrik milivolt terdeteksiDengan demikian, kita dapat secara intuitif mengamati nilai tekanan dari media yang diukur.efek pengukuran medium suhu tinggi baikDiafragma datar telanjang mudah dibersihkan dan memiliki efek yang baik pada pengukuran media kental.

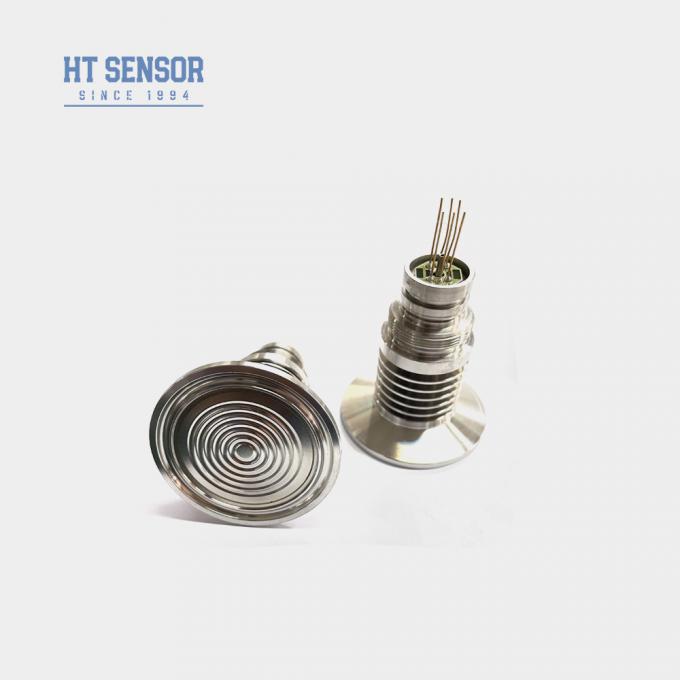

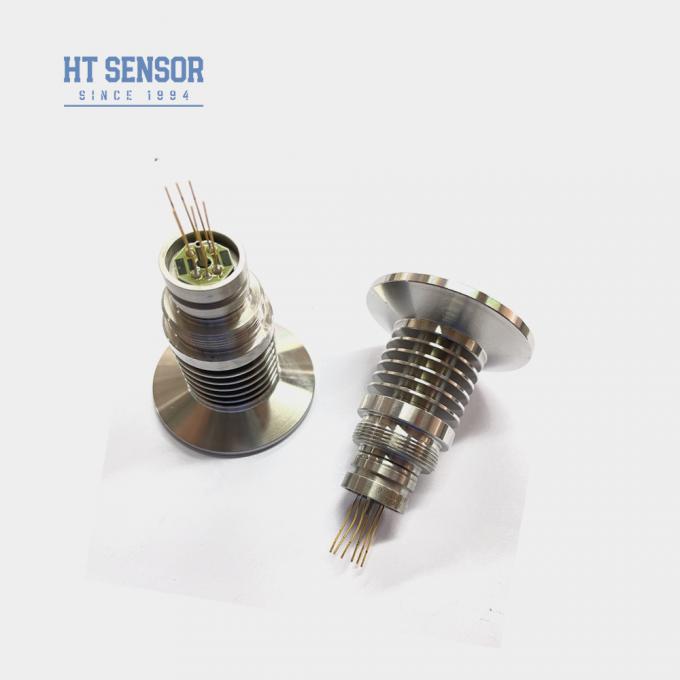

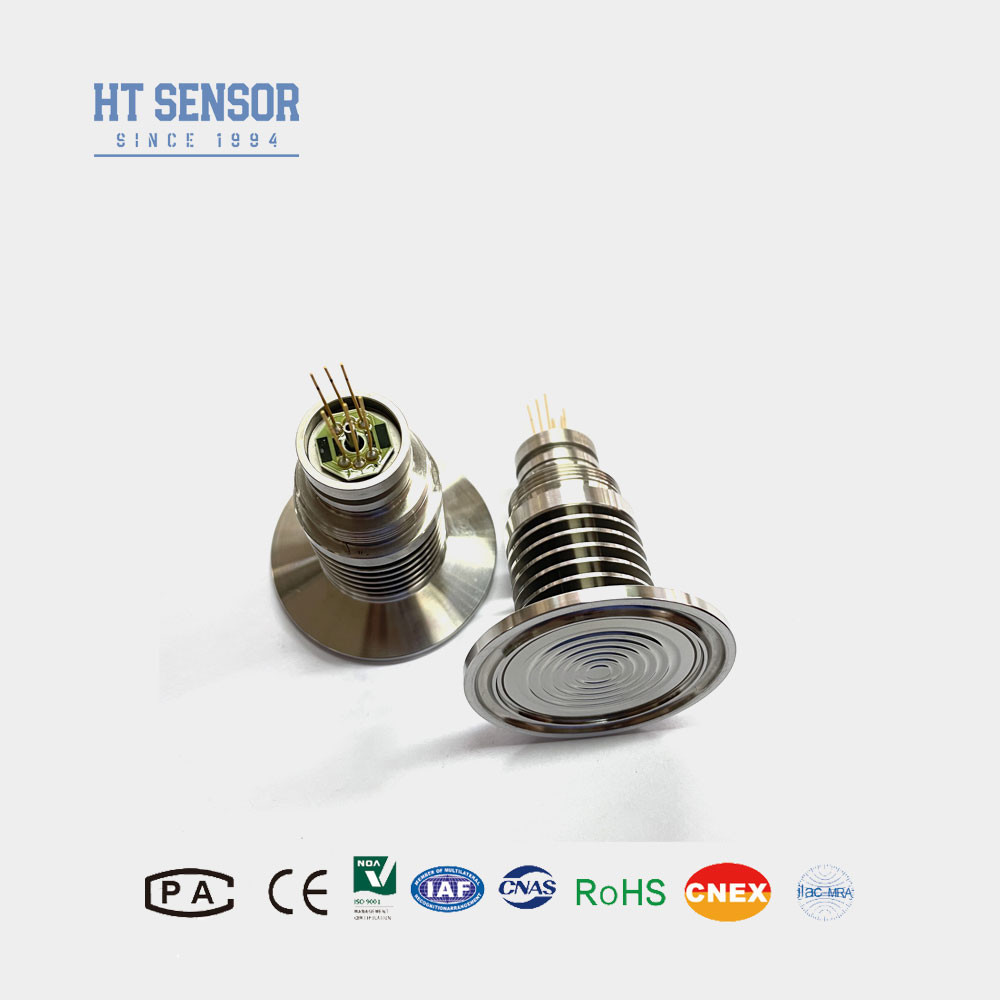

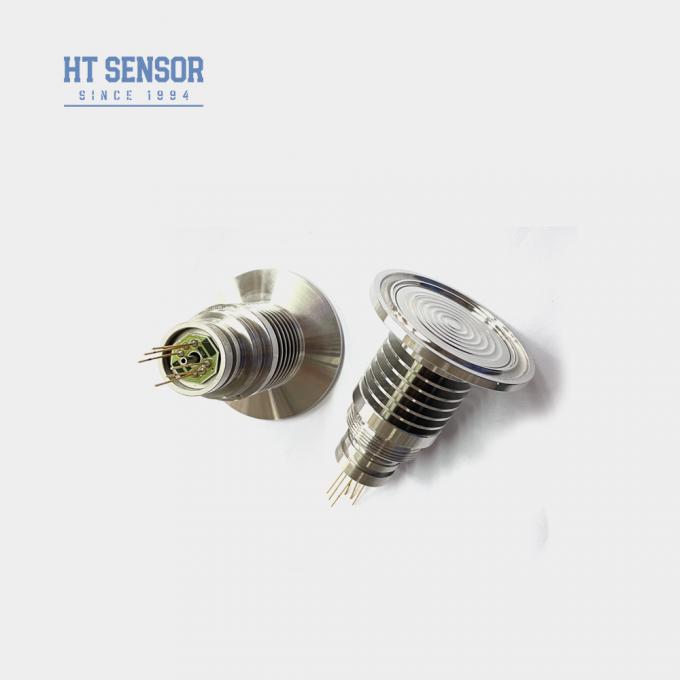

HT diffused silicon oil-filled pressure sensor

Kinerja listrikdari sensor tekanan silikon difusi:

Sumber Daya: ≤2mA DC (0,4-1,5mA DC).
Impedansi masukan: 2,5KΩ ~ 6KΩ.
Impedansi output: 2,5KΩ ~ 6KΩ.
Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.

Parameter Kinerjadari sensor tekanan silikon difusi:
Jangkauan pengukuran		Gauge ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS
		Jenis		Maksimal	Satuan
NonLinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Offset Output		0±1		0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 10		50 ± 30	mV
	≥35kPa	100 ± 10		100 ± 30	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 220g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi

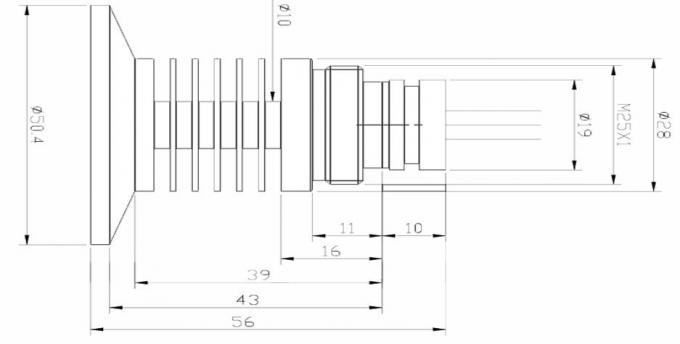

Dimensi

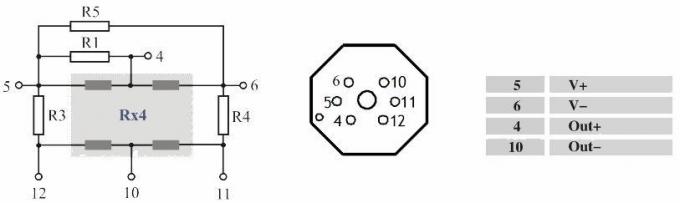

Koneksi listrik dan kompensasi

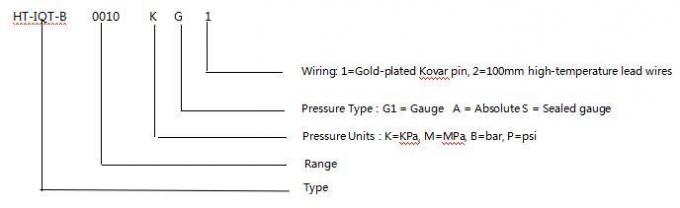

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapaikedap udara yang dibutuhkan.
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
