Name: Struktur Diafragma Flush Sensor Tekanan Silikon untuk Pembersihan Mudah dan Keandalan Tinggi
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT24
Price: 21.00 USD
Availability: InStock

Informasi Detail

Model NO.:	HT24	Benang:	G1/2 M20*1,5 1/2NPT
Media pengukur:	Gas dan cair	Jangkauan:	0-10kpa~20mpa
Kekuatan:	1,5mA	Merek dagang:	HENGTONG
Asal usul:	Baoji, Cina	Jenis:	Sensor Tekanan Siram Piezoresistif
Untuk:	Transmitter tekanan flush	Jenis sinyal keluaran:	Tipe Analog
Bahan:	Baja Tahan Karat 316L	Pengaturan khusus:	OEM
Menyoroti:	Sensor Tekanan Silicon Keandalan Tinggi , Flush Diaphragm Struktur Silicon Tekanan Sensor , Sensor Tekanan Silikon yang Mudah Dibersihkan

Deskripsi Produk

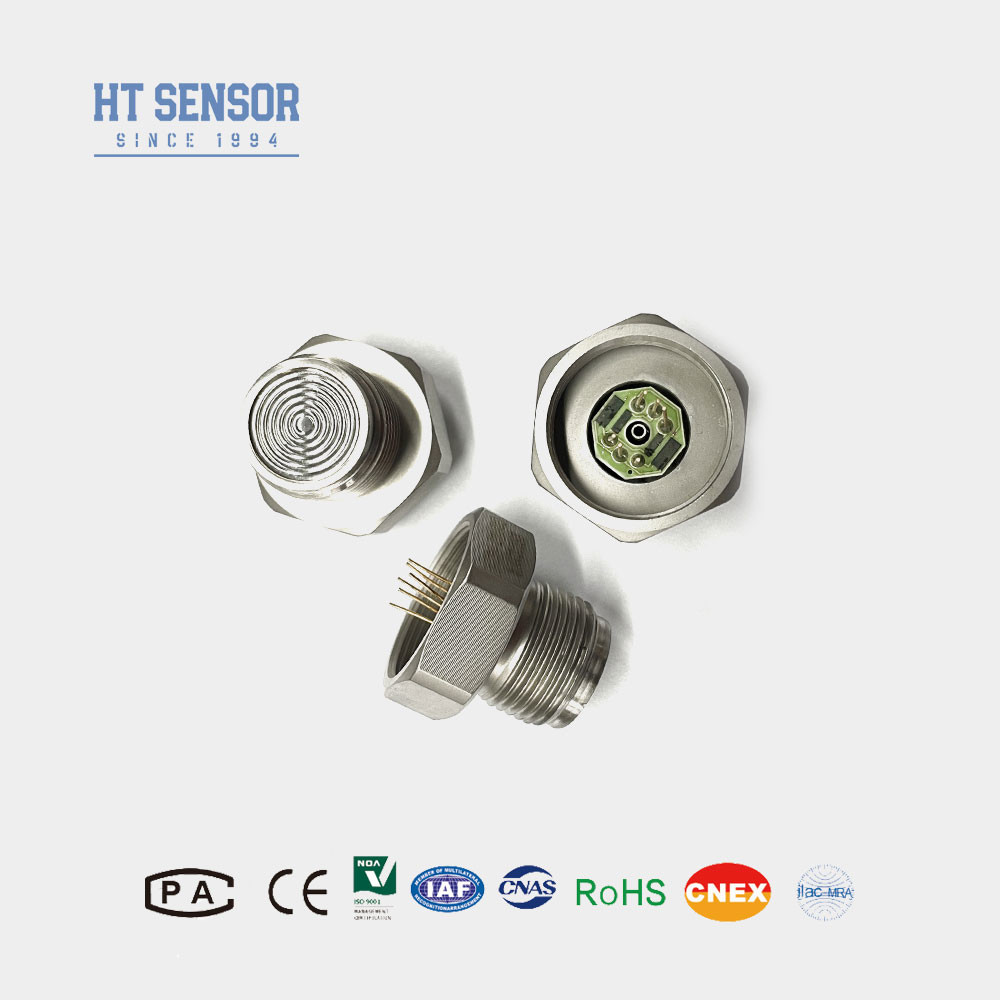

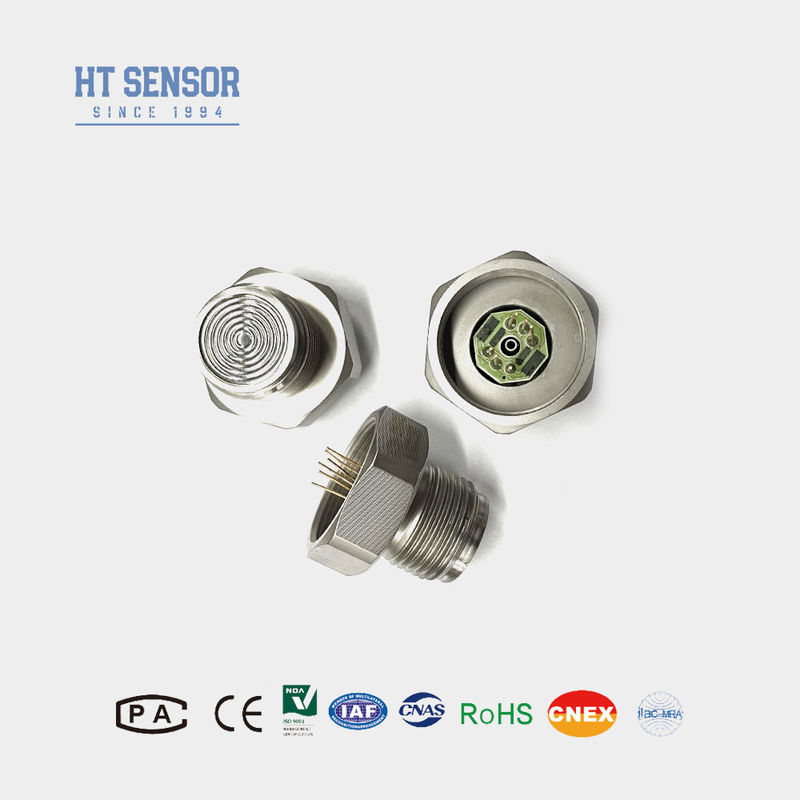

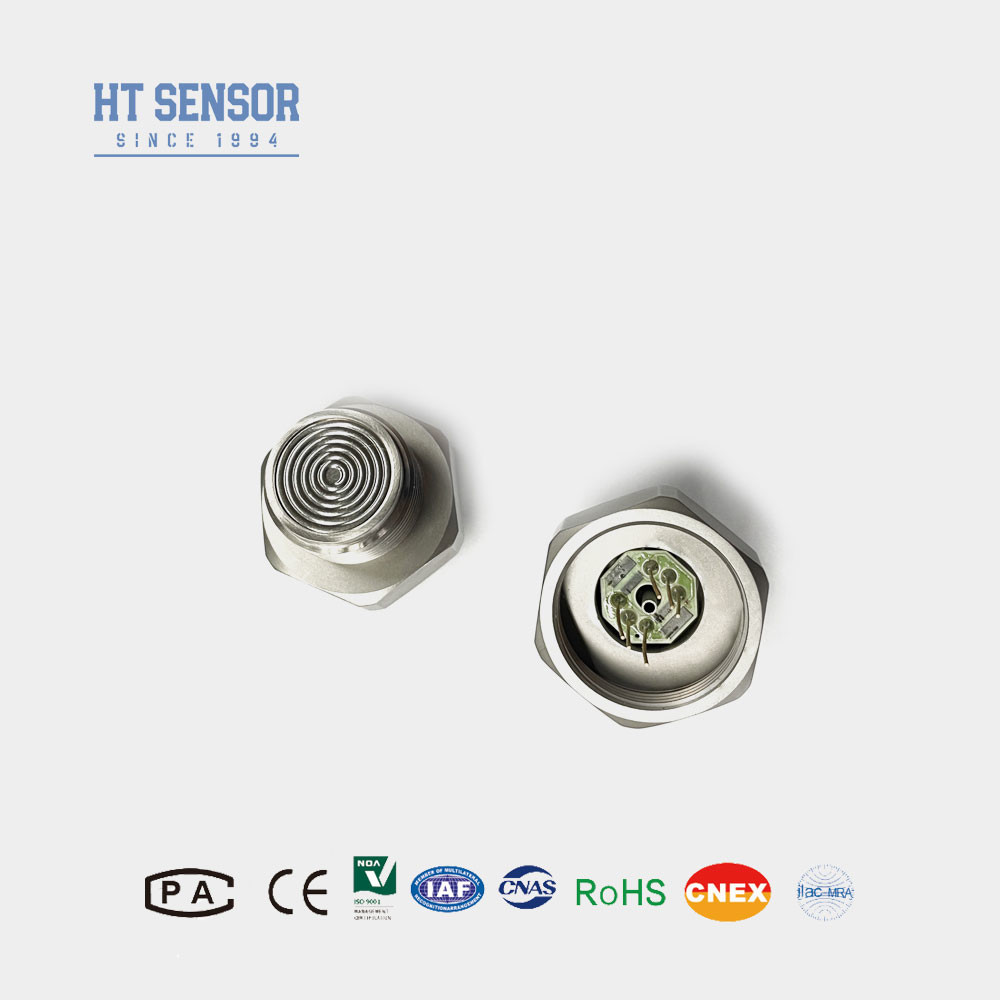

Struktur Diafragma Flush Sensor Tekanan Silikon untuk Pembersihan Mudah dan Keandalan Tinggi

HT24 Silicon Piezoresistive Pressure Sensor

Pengenalan sensor tekanan silikon diafragma flush:

HT24 adalah sensor tekanan diafragma flush dengan chip silikon difusi yang sangat stabil.Tekanan ditransfer ke chip sensitif melalui diafragma stainless steel dan penyegelan minyak silikon. Produk ini adalah struktur diafragma datar dengan benang, G1/2 M20* 1.5 1/2NPT adalah benang yang paling umum digunakan. Mudah dibersihkan, keandalan tinggi. Cocok untuk makanan, kesehatan dan industri lainnya.

Fitur Produkdari sensor tekanan silikon diafragma flush:

Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma.
Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi.
Keandalan yang luar biasa, kebalikan, dan stabilitas.
Cuci struktur diafragma, yang membuatnya mudah dibersihkan.

Kinerja listrikdari sensor tekanan silikon diafragma flush:

Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
Impedansi masukan: 2.5KΩ~6KΩ
Impedansi output: 2,5KΩ ~ 6KΩ
Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.

Parameter Kinerjadari sensor tekanan silikon diafragma flush:
Jangkauan pengukuran		Gauge ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
		Jenis		Maksimal	Satuan
NonLinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Offset Output		0±1		0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 10		50 ± 30	mV
	≥35kPa	100 ± 10		100 ± 30	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 55g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi
Dimensi

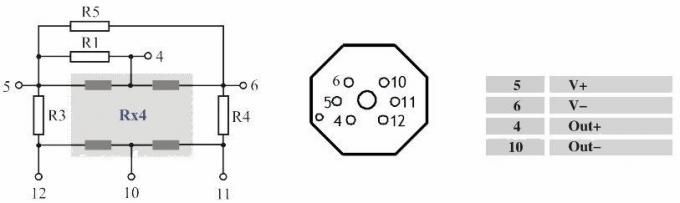

Koneksi listrik dan kompensasi

Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip

Contoh Pemilihan

Tips pemesanan

1Selama pemasangan, perhatian harus dibayar untuk koordinasi antara ukuran inti dan perumahan pemancar untuk mencapai kedapatan yang diperlukan.
2. Dalam proses perakitan cangkang, untuk memastikan bahwa keselarasan vertikal, dan tekanan yang seragam, untuk menghindari board kompensasi terjebak atau rusak.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam, sehingga tidak merusak inti karena deformasi atau tindikan diafragma.
5. Jaga mulut inti tekanan pengukur tekanan terbuka untuk atmosfer, mencegah air, uap, atau media korosif ke ruang inti tekanan pengukur tekanan negatif.6. Jika ada pin perubahan, silakan sesuai dengan label pada konduktor yang sebenarnya untuk referensi.

perusahaan

FAQ:

1T: Apa fitur pemancar sensor tekanan Anda?

A: Transmitter sensor tekanan kami ditandai dengan presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan pilihan untuk kustomisasi.

2T: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus melalui layanan OEM dan ODM kami.

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kita dapat memenuhi pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk produksi yang lancar dan penjadwalan pengiriman.

4. T: Berapa jangka waktu pengiriman yang khas?

A: Model standar biasanya memiliki jangka waktu pengiriman 5 ~ 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi.

5T: Bagaimana harga produk? Apakah ada diskon?

A: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.

6. T: Apa garansi produk Anda? Dan layanan purna jual?

A: Produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman, dan layanan purna jual kami memastikan tanggapan cepat dalam waktu 24 jam bersama dengan dukungan instruksi jarak jauh melalui jaringan PC.
