15mm OEM Silicon Pressure Sensor Dengan 1/4npt Thread Untuk Pengukuran Tingkat Cairan
Product Details
| Jenis Benang: | bisa memiliki benang | Jenis kabel: | Pin Kovar berlapis emas atau empat kawat |
|---|---|---|---|
| Media pengukur: | Gas dan cair | Kekuatan: | 5-10VDC /1,5mA |
| Output: | 10mv/V 100+-30mv | Kata kunci: | Sensor Kecil |
| Paket Pengangkutan: | Kotak | Merek dagang: | HENGTONG |
| Bahan: | Baja Tahan Karat 316L | ||
| Menyoroti |
Sensor Tekanan Silikon 15mm,Sensor Tekanan Silikon Pengukuran Tingkat Cairan,1/4npt Silicon Tekanan Sensor |
||
Product Description

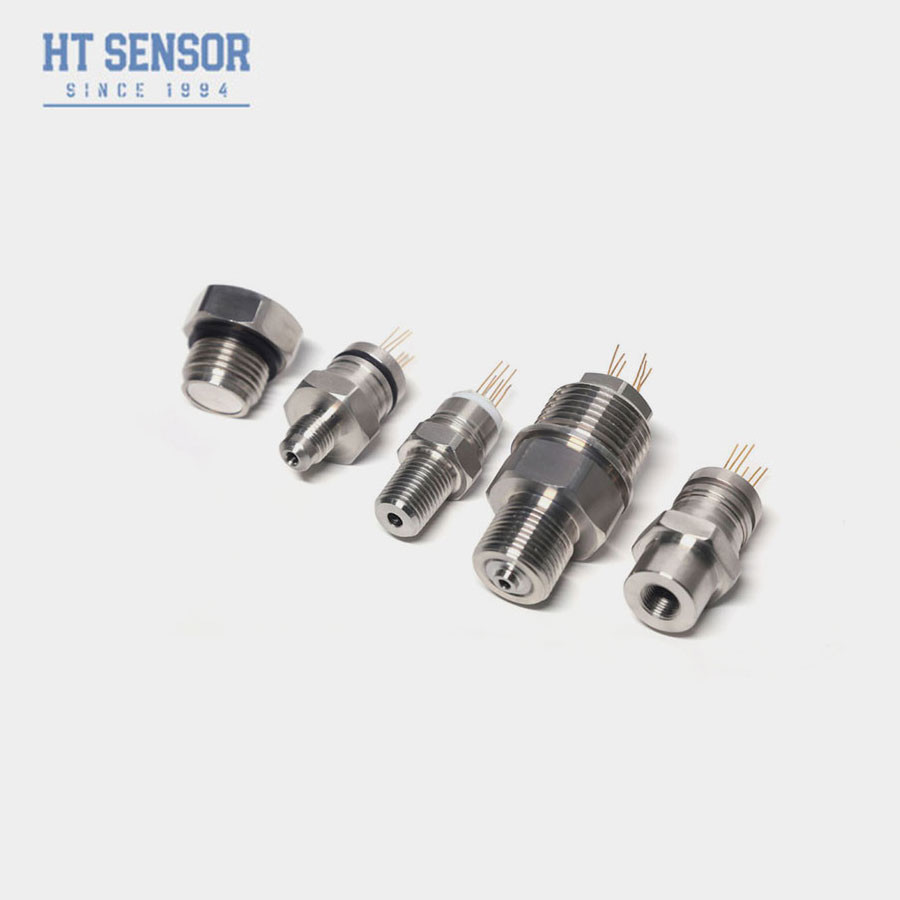

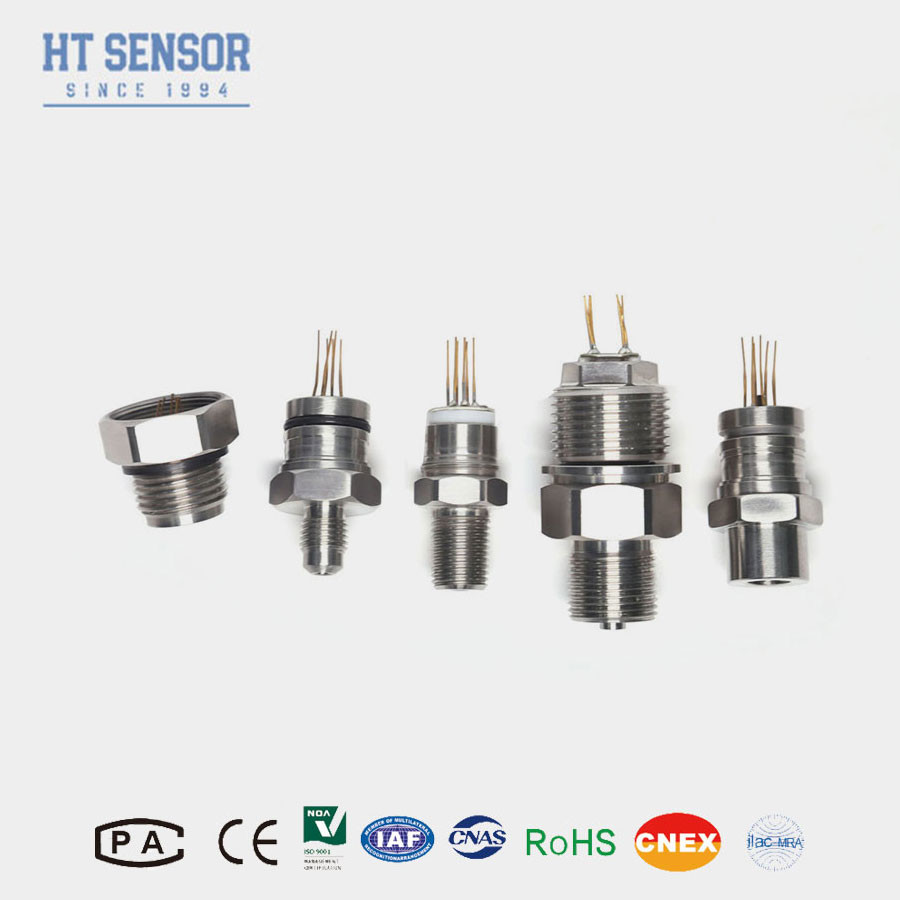

15mm OEM 316L Stainless Steel Silicon Pressure Sensor untuk Tes Cairan
Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
adalah sensor tekanan piezoresistif silikon dengan elemen silikon difusi yang sangat stabil di intinya.Ini menggunakan efek piezoresistif dari silikon difusi untuk mengukur tekanan cairan dan gasSensor dapat mengubah sinyal pengukuran tekanan dan tingkat ke output listrik mv. Sensor memiliki antarmuka yang cepat dan akurat.Nonlinearitas sensor dihitung berdasarkan metode paling kecil persegi BFSL, yang banyak digunakan dalam kompresor udara, sistem pendingin dan aplikasi lainnya.
Fitur Produkdari sensor tekanan silikon:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~350KPa~60MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- Berbagai antarmuka threaded tersedia untuk pemilihan
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||
| Jangkauan pengukuran | Gauge ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | 100 ± 10 | 100 ± 30 | mV | |
| Zero Offset Temp. Drift | ± 0.5 | ± 1 | % F.S | |
| Skala penuh Temp. Drift | ± 0.5 | ± 1 | % F.S | |
| Temp Kompensasi. | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | sekitar 20g | |||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | ||||
| Desain Konstruksi | |

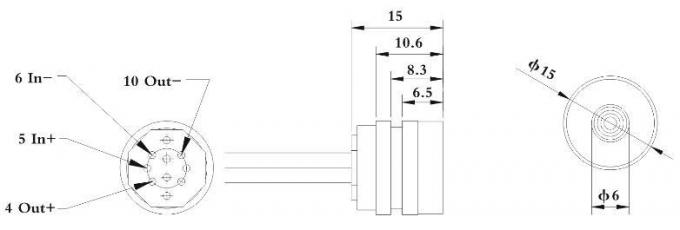

| tipe 1 | |

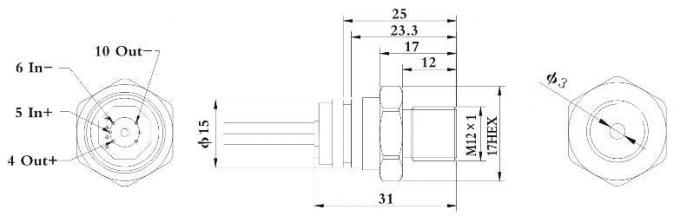

| tipe2 | |

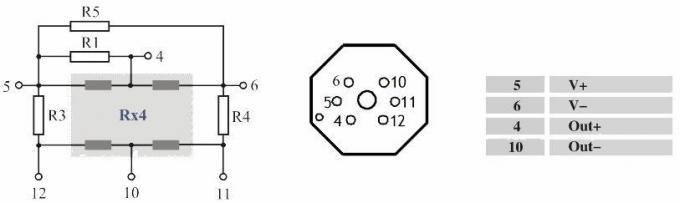

| Koneksi listrik dan kompensasi |
|
|

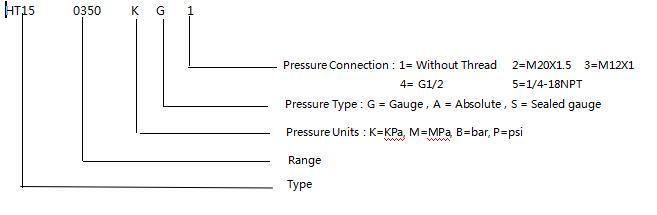

| Contoh Pemilihan |
| Tips pemesanan |
udara yang dibutuhkan ketegangan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
