Sensor pemancar tekanan yang sangat akurat dengan jangkauan maksimum 120m untuk aplikasi industri

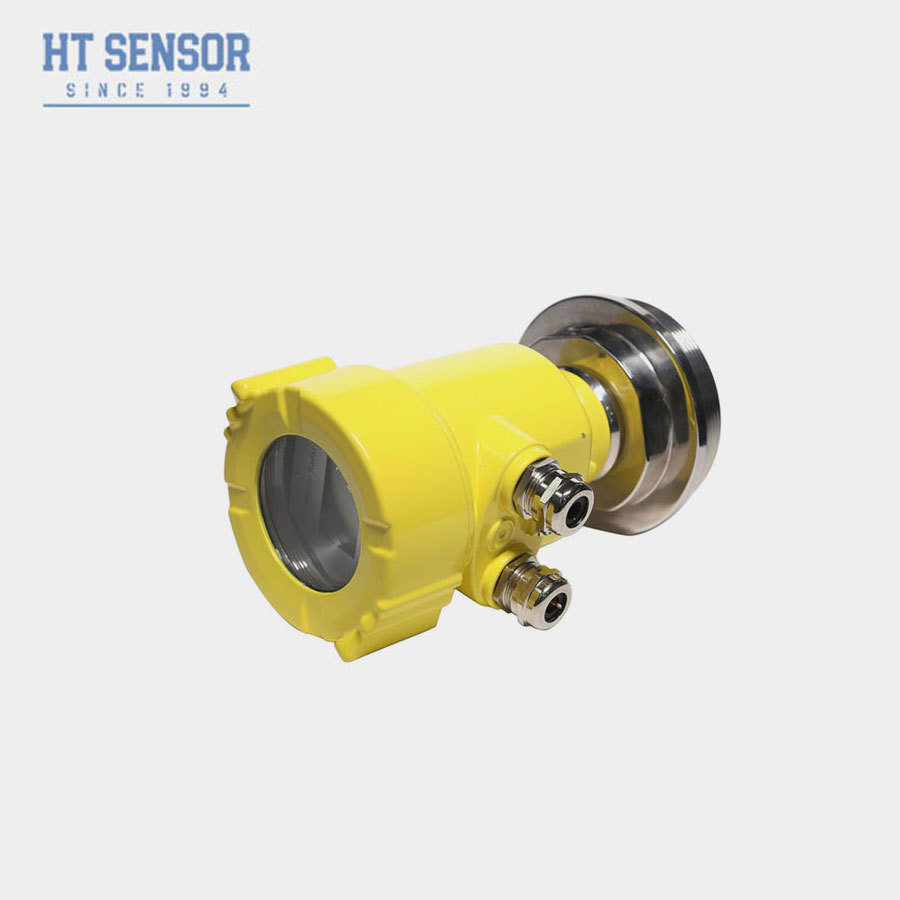

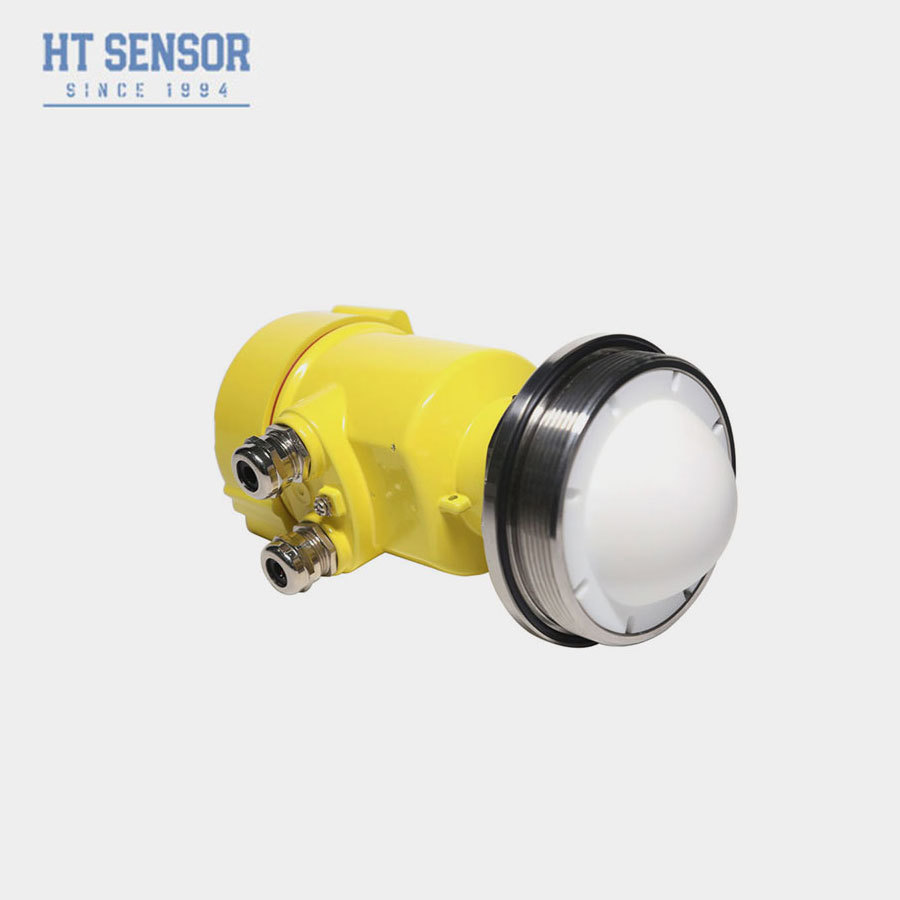

                                                                                                   Pengukur level radar 80G

 Pengantar Produksi:

     Produk radar Gelombang Kontinu Termodulasi Frekuensi (FMCW) 76-81GHz mendukung aplikasi empat-kawat dan dua-kawat. Dengan beberapa model, jangkauan maksimum dapat mencapai 120m, dan titik buta sekecil 10 cm. Karena frekuensi operasinya yang lebih tinggi dan panjang gelombang yang lebih pendek, sangat cocok untuk aplikasi padat. Dengan memancarkan dan menerima gelombang elektromagnetik melalui lensa, ia menawarkan keunggulan unik dalam debu tinggi dan lingkungan suhu yang keras (hingga +200℃). Instrumen ini menyediakan opsi pemasangan flens atau berulir, membuat pemasangan menjadi sederhana dan nyaman.

 Keunggulan:

     Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri, arsitektur RF yang lebih ringkas, SNR yang lebih tinggi, dan zona buta yang lebih kecil terwujud.

    Lebar pita kerja 5GHz memungkinkan produk memiliki resolusi pengukuran dan akurasi pengukuran yang lebih tinggi.

    Sudut berkas antena tersempit adalah 3°, gangguan di lingkungan pemasangan memiliki dampak yang lebih kecil pada instrumen, dan pemasangan lebih nyaman.

    Panjang gelombang yang lebih pendek memiliki karakteristik refleksi yang lebih baik pada permukaan padat, sehingga tidak perlu menggunakan flens universal khusus untuk membidik.

    Mendukung debugging Bluetooth ponsel untuk memfasilitasi pekerjaan pemeliharaan personel lapangan.

Teknis:

 Pemasangan:

    Ada dua hal yang perlu diperhatikan dalam pemasangan: arahkan pada level material target dan usahakan untuk memastikan insiden vertikal dari level material; hindari gema palsu. Lihat kondisi kerja tipikal berikut.

    Pastikan tidak ada penghalang dalam jangkauan berkas, seperti tangga dan anak tangga.

                                                   Diagram skematik posisi pemasangan instrumen

Instrumen harus dipasang setidaknya 20cm dari dinding wadah, jika tidak, kemungkinan akan menghasilkan pembacaan yang salah

Pasang setidaknya 20cm dari dinding wadah

Pemasangan instrumen harus memastikan bahwa berkas antena menghindari port umpan, seperti yang ditunjukkan pada gambar

Berkas antena menghindari port umpan

Wadah kerucut harus memastikan bahwa berkas diarahkan langsung ke bagian bawah tangki, jika tidak, hasil pengukuran di bagian bawah tangki mungkin tidak akurat

Tangki kerucut harus memastikan bahwa berkas diarahkan langsung ke bagian bawah tangki
