Radar tingkat meter yang sangat akurat dengan jangkauan maksimum 120m untuk aplikasi industri

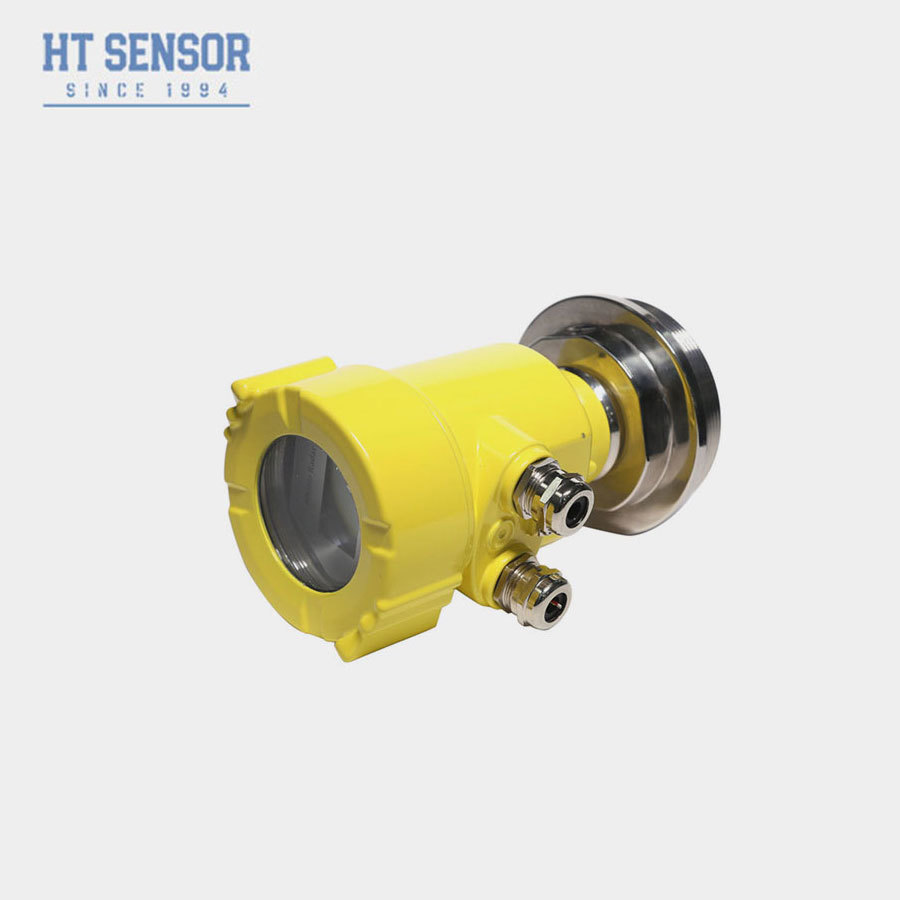

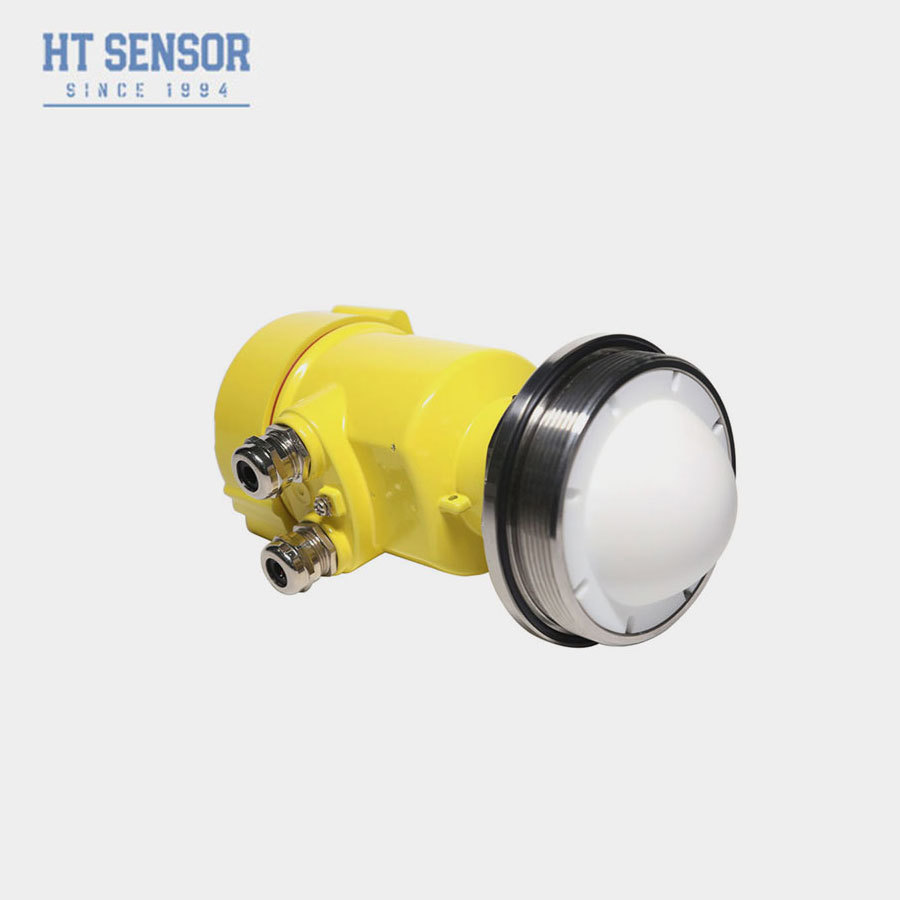

80G radar level meter

Produksi:

Produk radar gelombang kontinu modulasi frekuensi (FMCW) 76-81GHz mendukung aplikasi empat kabel dan dua kabel.dan titik mati hanya kecil 10 cmKarena frekuensi operasinya yang lebih tinggi dan panjang gelombang yang lebih pendek, ia sangat cocok untuk aplikasi padat.Ini menawarkan keuntungan unik dalam lingkungan berdebu tinggi dan suhu yang keras (hingga + 200 °C)Instrumen ini menyediakan pilihan pemasangan flange atau threaded, membuat instalasi sederhana dan nyaman.

Keuntungan:

Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri, arsitektur RF yang lebih kompak, SNR yang lebih tinggi dan zona buta yang lebih kecil direalisasikan.

Lebar pita kerja 5 GHz memungkinkan produk untuk memiliki resolusi pengukuran yang lebih tinggi dan akurasi pengukuran.

Sudut sinar antena yang paling sempit adalah 3°, gangguan di lingkungan instalasi memiliki dampak yang lebih kecil pada instrumen, dan instalasi lebih nyaman.

Panjang gelombang yang lebih pendek memiliki karakteristik refleksi yang lebih baik pada permukaan padat, sehingga tidak perlu menggunakan flange universal khusus untuk mengarahkan.

Mendukung debugging Bluetooth ponsel untuk memfasilitasi pekerjaan pemeliharaan personel lapangan.

Teknis:

Pemasangan:

Ada dua poin yang harus diperhatikan dalam pemasangan: menargetkan tingkat material target dan mencoba untuk memastikan dampak vertikal dari tingkat material; menghindari gema palsu.Lihat kondisi kerja tipikal berikut.

Pastikan bahwa tidak ada penghalang dalam jangkauan balok, seperti tangga dan tangga.

Diagram skematis posisi pemasangan instrumen

Instrumen harus dipasang setidaknya 20cm dari dinding kontainer, jika tidak kemungkinan akan menghasilkan pembacaan yang salah

Menginstal setidaknya 20cm dari dinding kontainer

Pemasangan instrumen harus memastikan bahwa sinar antena menghindari port input, seperti yang ditunjukkan pada gambar

Sinar antena menghindari port feed

Container kerucut harus memastikan bahwa balok diarahkan langsung ke dasar tangki, jika tidak hasil pengukuran di dasar tangki mungkin tidak akurat

Tangki kerucut harus memastikan bahwa balok diarahkan langsung ke dasar tangki

Kabel produk

Diagram kabel produk dua kabel dengan rumah berkamar tunggal dan catu daya 24VDC

Diagram skematik produk dua kawat

Diagram kabel rumah berkamar tunggal dengan catu daya 24VDC (4-20mA) produk empat kabel

Dalam aplikasi sistem empat kawat, selain terminal pasokan listrik 24v, 4-20mA analog adalah dua terminal terpisah

Diagram kabel rumah berkamar tunggal dengan catu daya 24VDC (RS485) dan produk empat kabel

Dalam aplikasi sistem empat kabel, selain terminal catu daya 24v, RS485 analog adalah dua terminal terpisah

Diagram kabel dari cangkang dua kamar dengan catu daya 220V AC (4-20mA) dan produk empat kabel

Dalam aplikasi sistem empat kawat, ketika 4-20mA tidak keluar, 3 dan 4 disingkat
