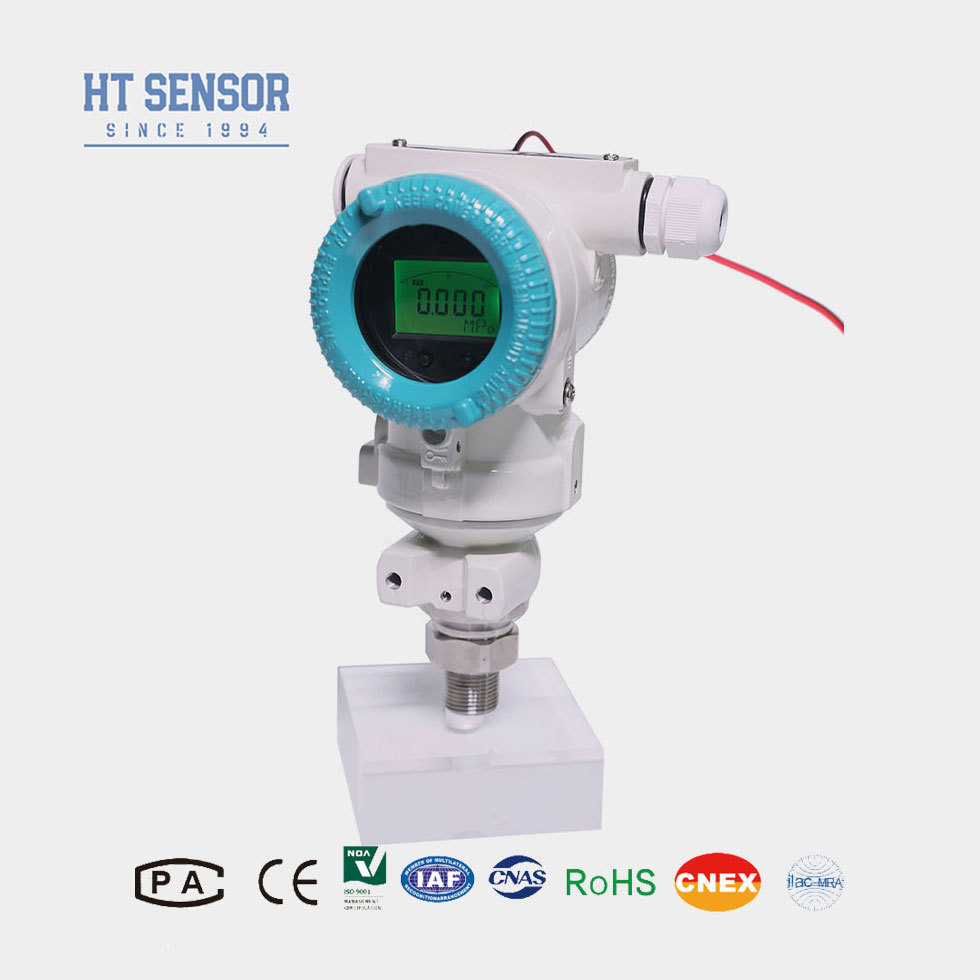

Pemancar Tekanan Digital BP93420-III 0-100MPa IP65
Product Details
| Model no.: | BP93420-III | Media pengukur: | Cairan |
|---|---|---|---|
| Nilai akurasi: | 0,5% | Rentang tekanan: | -100kpa...0kpa ~10kpa...100MPa |
| Peringkat IP: | IP65 | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Bahan perumahan: | 316L | Respons frekuensi: | 2.4KHZ |
| Berat: | ~ 1,2 kg | Kelebihan muatan: | ≤ 1,5 kali dari kisaran pengenal |
| Akurasi @ 25ºC: | ± 0,25% (tipikal) ± 0,5% (maksimum) | Stabilitas jangka panjang: | ± 0,1%FS/tahun (tipikal) ± 0,2%FS/tahun (maksimum) |
| Suhu operasi: | -20ºC ~ 80ºC | Suhu penyimpanan: | -40ºC ~ 120ºC |
| Resistensi isolasi: | 100mΩ 100VDC | ||
| Menyoroti |
Pemancar Tekanan Digital 0-100MPa,Sensor Tekanan Industri IP65,pemancar tekanan dengan garansi |
||
Product Description
BP93420III pemancar tekanan menggunakan HT seri silikon piezoresistive isolasi minyak-diisi teknologi inti untuk pengukuran sinyal.Sirkuit pemrosesan sinyal mengubah sinyal sensor menjadi sinyal output standarPengujian yang ketat dan skrining penuaan komponen memastikan kinerja yang stabil dan dapat diandalkan dengan kemampuan anti-interferensi yang kuat.
- Jangkauan pengukuran yang luas dengan beberapa pilihan antarmuka tekanan dan perlindungan IP65
- Sinyal output yang dapat disesuaikan dengan kemampuan tampilan
- Titik nol dan penyesuaian skala penuh
- Inti sensor tekanan piezoresistif silikon difusi presisi tinggi
- Pengukuran gas dan cairan yang tidak korosif dalam sistem baja tahan karat 316L
- Industri minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
- Pengukuran tekanan di lingkungan industri luar yang keras
- Sistem kontrol hidraulik dan pneumatik
| Parameter | Spesifikasi |
|---|---|
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Biasa) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | Aluminium tuang |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1,2 kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
- Memastikan kompatibilitas menengah dengan bagian kontak produk
- Model tahan ledakan tidak termasuk kepala tampilan digital
- Transmitter dengan layar LCD/LED membutuhkan pasokan listrik ≥20VDC
- Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat
- Untuk suhu di bawah -20oC, tentukan segel O-ring EPDM
- Panjang kabel standar: 1,5 m (bahan polietilen)
- Tentukan persyaratan khusus (getaran, EMI/RFI, dll.) dalam pesanan
| Kode | Desain Konstruksi |
|---|---|
| IB | Transmitter Tekanan Umum |
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter |
| IE | Transmitter Tekanan Penerbangan yang tahan kejut |
| IIC/III | Industrial General/Display Pressure Transmitter |
| Jika | Transmitter tekanan tahan kelembaban |
| IIE/IIIE | Transmitter Tekanan Umum/Tampilan |
| IN | Air conditioning khusus pemancar tekanan |
| IC | Transmitter tekanan suhu tinggi |
| IQ/IQT | Diafragma besar/Transmiter tekanan suhu tinggi |
Jangkauan pengukuran:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa atau MPa (X menunjukkan rentang pengukuran aktual)
| Kode | Sumber Daya |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | lainnya |
| Kode | Sinyal output |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Tekanan |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | lainnya |
| Kode | Koneksi Listrik |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Output Kabel yang Disegel |
| B4 | 2088 Casing industri |
| B5 | 2088 Casing industri dengan tampilan |
| B6 | lainnya |
| Kode | Jenis Tekanan |
|---|---|
| G | Tekanan pengukur |
| A | Tekanan mutlak |
| S | Tekanan referensi tertutup |
