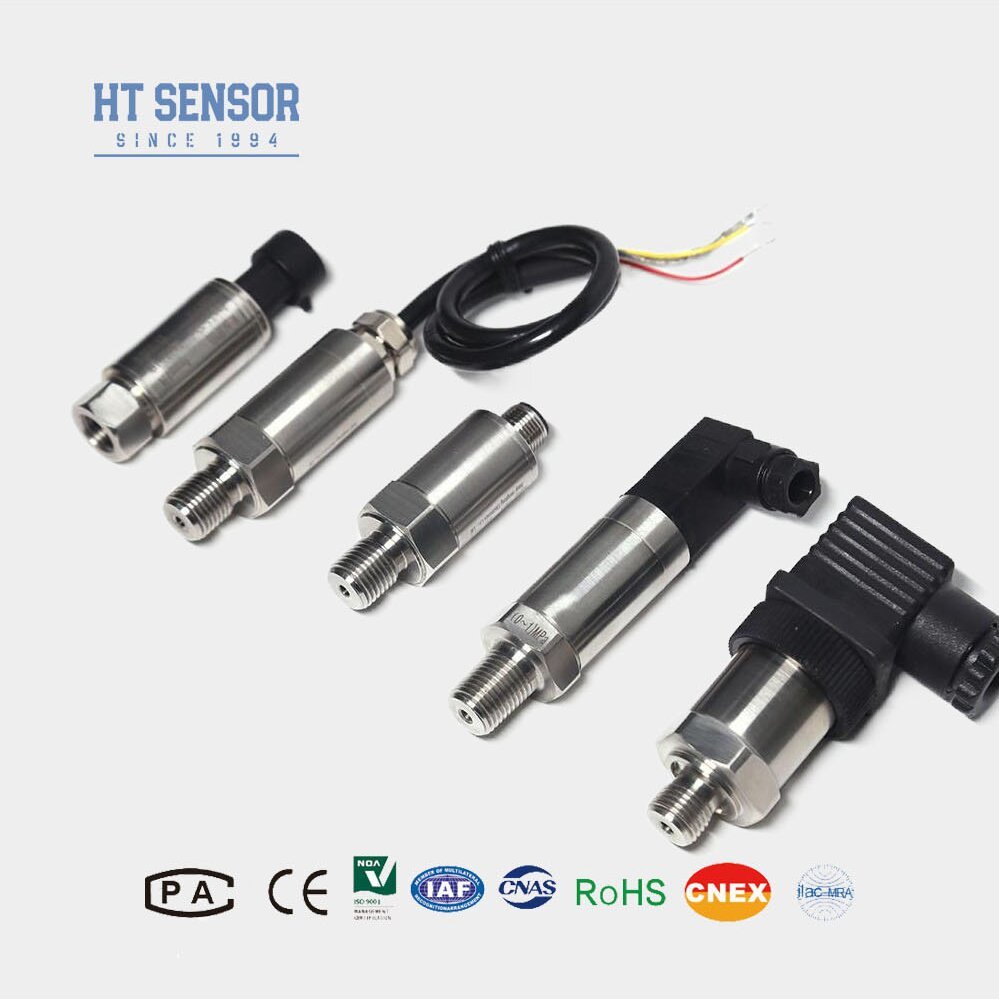

BP155 4-20mA Sensor Tekanan 0.25% Keakuratan IP65 316L Baja tahan karat
Product Details
| Model No.: | BP155 | Media pengukur: | Gas |
|---|---|---|---|
| Nilai akurasi: | 0,25% | Rentang tekanan: | 0kpa~10kpa...5MPa |
| Peringkat IP: | IP65 | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Bahan perumahan: | 316L | Stabilitas jangka panjang: | 0,1%FS/Tahun |
| Bahan diafragma: | 316L | Suhu operasi: | -20ºC ~ 80ºC |
| Suhu penyimpanan: | -40ºC ~ 120ºC | Sinyal keluaran: | 4 ~ 20mA |
| Tegangan suplai: | 12 ~ 30VDC | Respons frekuensi: | 2.4KHZ |
| Resistensi isolasi: | 100mΩ 100VDC | ||
| Menyoroti |
Sensor tekanan 4-20mA dengan akurasi 0.25%,IP65 sensor tekanan baja tahan karat,Sensor tekanan industri 316L |
||
Product Description
BP155 adalah solusi hemat biaya yang dirancang khusus untuk kompresor udara dan peralatan pendingin.Ini memiliki sirkuit pemancar berkinerja tinggi yang dikembangkan di dalam rumahTransmitter kompak ini menawarkan ketahanan kelembaban yang kuat dan kemampuan interferensi anti-elektromagnetik yang sangat baik.Proses pengujian yang ketat dan proses seleksi penuaan untuk komponen dan produk jadi memastikan stabil, kinerja yang handal.
- Rentang pengukuran yang luas dengan struktur baja tahan karat dan berbagai pilihan antarmuka tekanan
- Desain kompak dan ringan untuk pemasangan yang mudah
- Pengaturan nol dan skala penuh yang dapat disesuaikan
- Pengukuran presisi tinggi dengan semua konstruksi baja tahan karat
- Pengukuran tekanan gas dan cairan yang tidak korosif (316L stainless steel kompatibel)
- Aplikasi industri maritim dan penerbangan
- Proses industri termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidraulik dan pneumatik
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability & Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
- Memastikan kompatibilitas menengah dengan bagian kontak produk
- Model tahan ledakan tidak termasuk kepala tampilan digital
- Untuk model layar LCD/LED, catu daya harus ≥20VDC
- Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat
- Untuk suhu di bawah -20oC, tentukan segel cincin O EPDM
- Panjang kabel standar: 1,5 m (bahan polietilen)
- Tentukan persyaratan khusus (getaran, EMI, dll.) saat memesan
| Panduan pesanan | |||||||||
| BP15X | Transmitter Tekanan | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Konektor M12*1 | ||||||
| 7 | Konektor Mini DIN | 8 | Konektor Hirschmann | ||||||
| Jangkauan pengukuran | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
