Pemancar Tekanan Diferensial LCD Digital Paduan Aluminium dengan Jembatan Wheatstone untuk Aplikasi Industri
Product Details
| Desain: | Menerima Disesuaikan | Konektor: | M12*1 |
|---|---|---|---|
| Terisi Minyak: | Minyak Silikon | Kata kunci produk: | sensor tekanan udara otomatis |
| Jenis kabel: | Empat Kawat | Jenis struktur: | Pemancar Tekanan Silikon Tersebar |
| Segel: | EPDM, FPM, FKM | Memasok: | 1,5mA |
| Koneksi proses: | 1/2 "nPT jantan | ||
| Menyoroti |
Transmitter tekanan diferensial paduan aluminium,Transmitter Sensor Tekanan LCD Digital,Wheatstone Bridge Diffused Silicon Pressure Transmitter |
||
Product Description
Pemancar sensor tekanan perbedaan tekanan cair

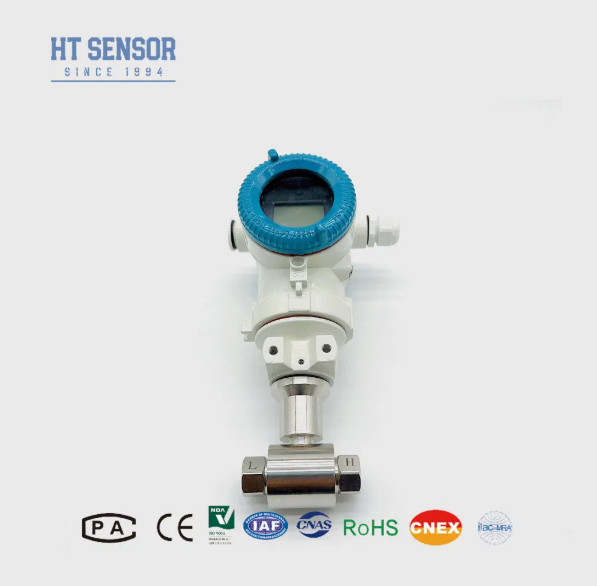

Pemancar Tekanan Diferensial BP93420DII
Pemancar tekanan diferensial BP93420DII menggunakan sensor silikon difusi piezoresistif. Ketika perbedaan tekanan dari media yang diukur bekerja pada diafragma bergelombang sensor, sinyal keluaran jembatan Wheatstone mempertahankan linearitas yang sangat baik dengan perbedaan tekanan, memungkinkan pengukuran tekanan diferensial yang tepat. Ideal untuk pengukuran tekanan diferensial gas dan cairan di industri minyak bumi, kimia, tenaga, dan hidrologi.
- Konstruksi baja tahan karat untuk desain yang ringkas dan pemasangan yang mudah
- Kompensasi suhu yang ketat dan penyaringan penuaan memastikan kinerja yang stabil dan andal
- Pilihan antarmuka listrik yang fleksibel: colok-masuk atau kabel langsung
- Pengukuran tekanan diferensial untuk gas dan cairan dalam pipa minyak bumi, kimia, tenaga, dan hidrologi
- Pemantauan proses industri di minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Pengukuran tekanan pipa dan ruang tungku
| Rentang Pengukuran | 0-10KPa...~2MPa |
|---|---|
| Jenis Tekanan | Tekanan Diferensial |
| Kelebihan Beban Satu Sisi | ≤3 kali dari rentang terukur |
| Tekanan Statis | Nilai minimum antara 5 kali rentang terukur atau 7 MPa |
| Akurasi @ 25ºC | ±0.25% (Khas) ±0.5% (Maksimum) |
| Keterulangan | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Histeresis | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Stabilitas Jangka Panjang | ±0.5%F.S/Tahun(≤200KPa) ±0.2%F.S/Tahun(>200KPa) |
| Hanyutan Suhu Nol | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Hanyutan Suhu Rentang | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Suhu Kompensasi | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| Suhu Operasi | -30ºC~80ºC |
| Suhu Penyimpanan | -40ºC~100ºC |
| Getaran | 10g,55Hz ~ 2kHz |
| Material Perumahan | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Aman secara intrinsik dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat | ~0.45kg |
| Sinyal Keluaran | Tegangan Catu Daya | Jenis Keluaran |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | 3 kabel | |
| 0/1~5V 0.5~4.5V |
5VDC |
- Pastikan kompatibilitas media yang diukur dengan bagian kontak produk
- Pasang manifold tiga katup antara titik pengukuran dan pemancar untuk pengoperasian yang andal
- Posisikan antarmuka tekanan secara horizontal selama pemasangan untuk meminimalkan dampak lokasi
- Tentukan persyaratan khusus (getaran, benturan, EMI/RFI) saat memesan
| BP93420XX | Pemancar Tekanan |
|---|---|
| Kode | Konstruksi Garis Besar |
| DII | Pemancar Tekanan Diferensial |
| Rentang Pengukuran | 0-10KPa...~2MPa |
| Kode | Catu Daya |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Lainnya |
| Kode | Sinyal Keluaran |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Kode | Koneksi Tekanan |
| J1 | M20×1.5 Pria |
| J2 | G1/2 Pria |
| J3 | G1/4 Pria |
| J4 | 1/2 NPT Pria |
| J5 | Lainnya |
| Kode | Koneksi Listrik |
| B1 | Hirschmann |
| B2 | Steker PG7 |
| B3 | Keluaran Kabel Tertutup |
| B4 | Lainnya |
| Kode | Jenis Tekanan |
| D | Tekanan Diferensial |
