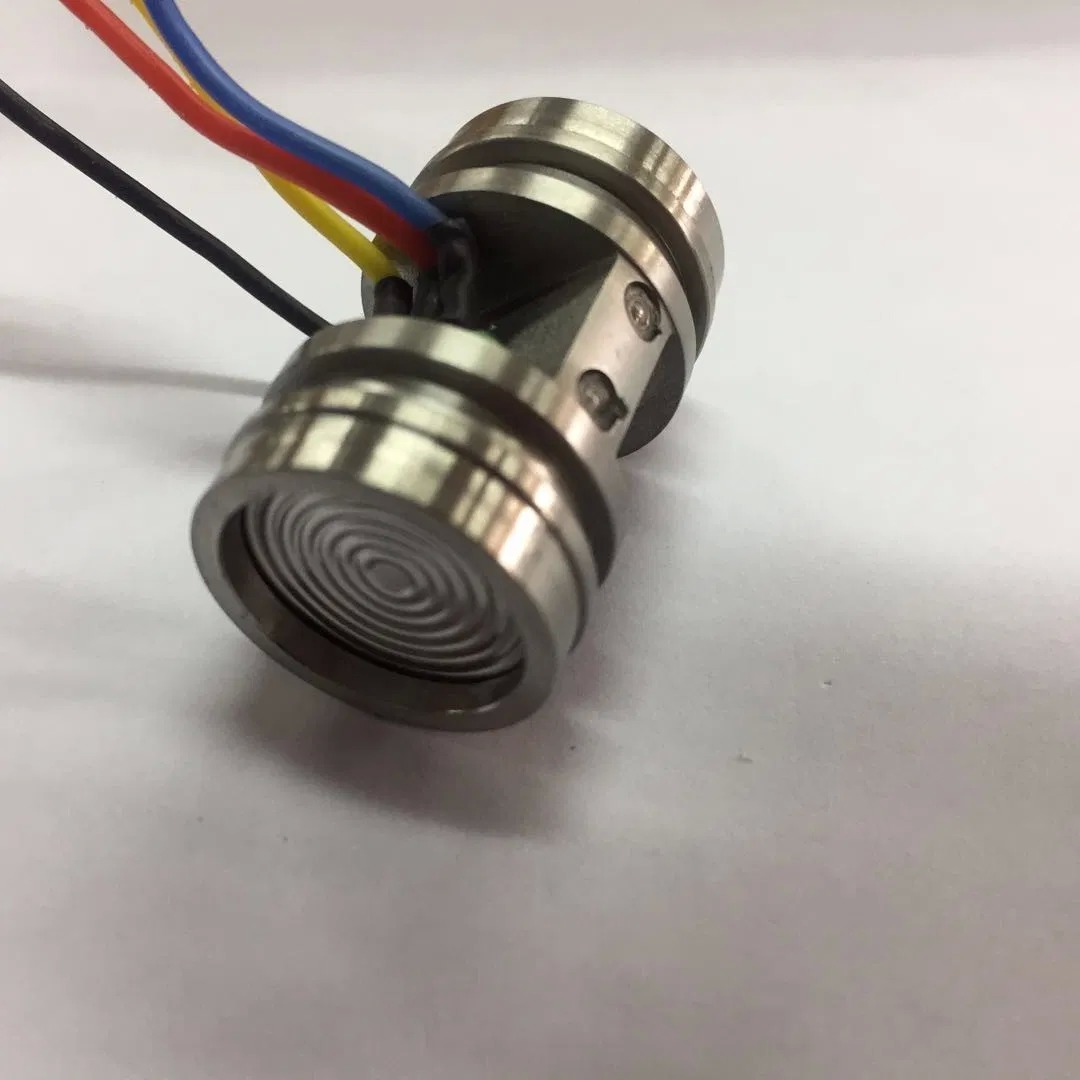

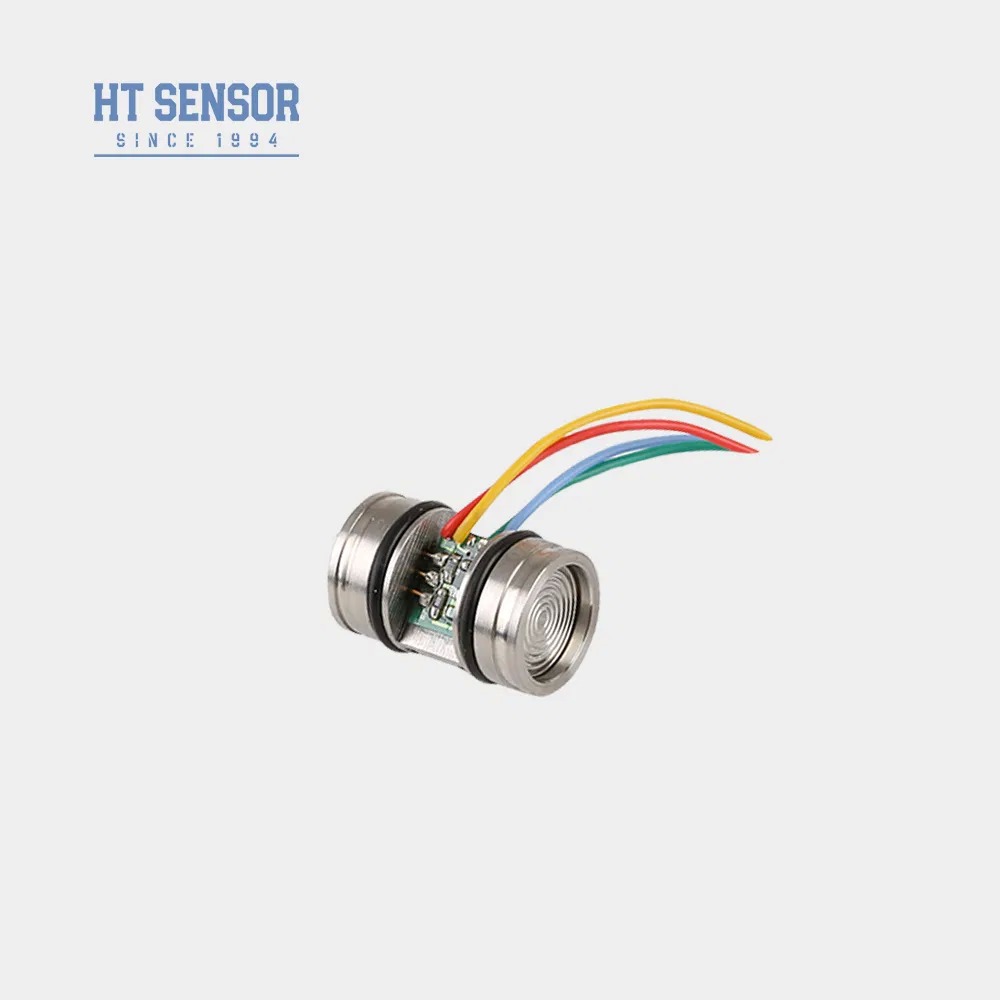

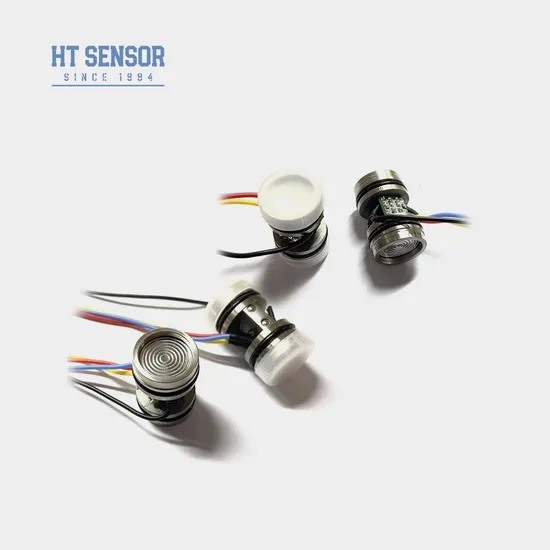

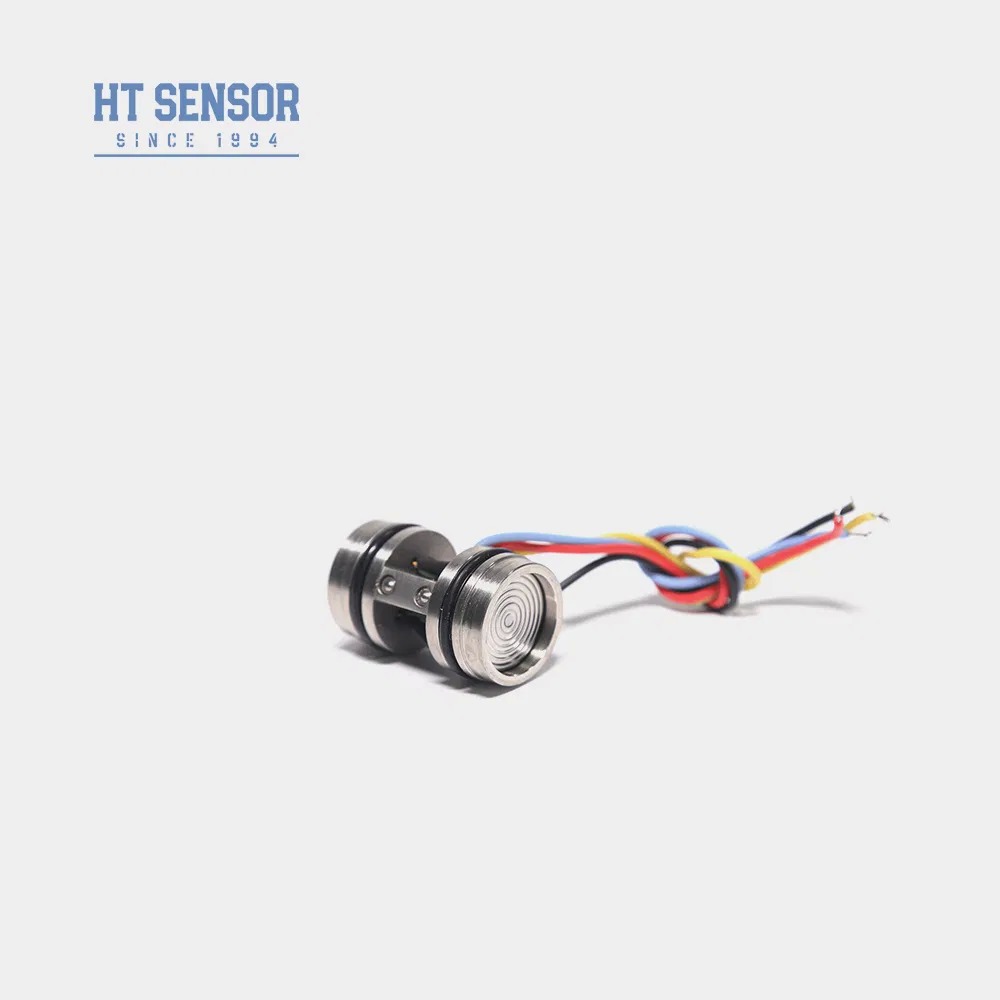

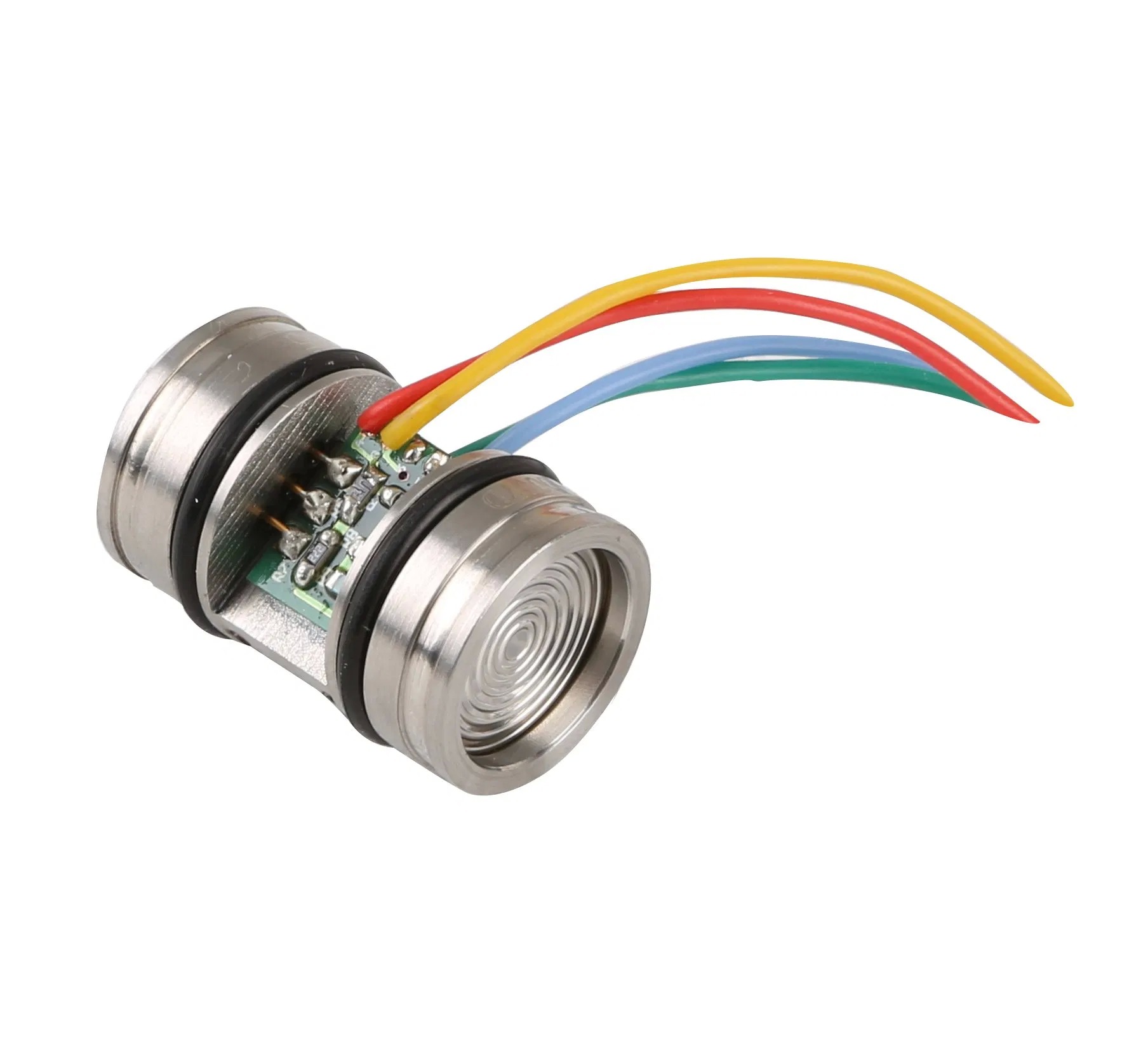

Sensor Tekanan Silikon Terdifusi Piezoresistif Diferensial Baoji Hengtong Ht20V
Product Details
| Nomor Model.: | HT20V | Untuk: | Pemancar Tekanan Silikon Tersebar |
|---|---|---|---|
| Jenis sinyal keluaran: | Tipe Analog | Proses produksi: | Integrasi |
| Bahan: | Baja tahan karat | Jenis Thread: | TIDAK |
| Jenis kabel: | Empat Kawat | Media pengukur: | Gas dan cair |
| Peringkat Ip: | IP65 | Disesuaikan: | Disesuaikan |
| Kekuatan: | 5-10VDC | Keluaran: | MV |
| Jenis tekanan: | Tekanan diferensial | Panjang: | 29,6 mm |
| Paket Transportasi: | karton | Spesifikasi: | 29,5mm |
| Merek dagang: | HENGTONG | Asal: | Tiongkok |
| Kode Hs: | 9026209090 | Kapasitas Produksi: | 50000PCS/Tahun |
| Menyoroti |
Sensor tekanan diferensial HT20V,Pemancar tekanan silikon piezoresistif,Sensor Tekanan Silikon yang Difusi |
||
Product Description
Pengantar:
HT20V adalah sensor tekanan diferensial yang menggunakan diffused yang sangat stabilelemen silikon sebagai intinya. terbungkus dalam rumah tahan 316L stainless steel,sensor bekerja dengan keandalan yang luar biasa.melalui diafragma stainless steel dan minyak silikon tertutup, memastikanChip sensitif tetap terisolasi darikontak langsung dengan medium yang diukur, membentuk keadaan padat sepenuhnyastruktur untuk pengukuran tekanan diferensial yang akurat.produk serbaguna ini cocok untuk berbagai aplikasi yang menuntutpengukuran tekanan diferensial yang tepat
Fitur Produk:
- Kinerja yang stabil dan dapat diandalkan
- Ketahanan tinggi terhadap tekanan statis
- Biaya efektif
- Deteksi tekanan diferensial
- Instrumen kalibrasi tekanan
- Pengukuran tingkat cairan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi.
| Parameter kinerja: | ||||
| Jangkauan pengukuran | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | ~ 45g | |||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | ||||
| Desain Konstruksi | |
| Dimensi | |
| Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
