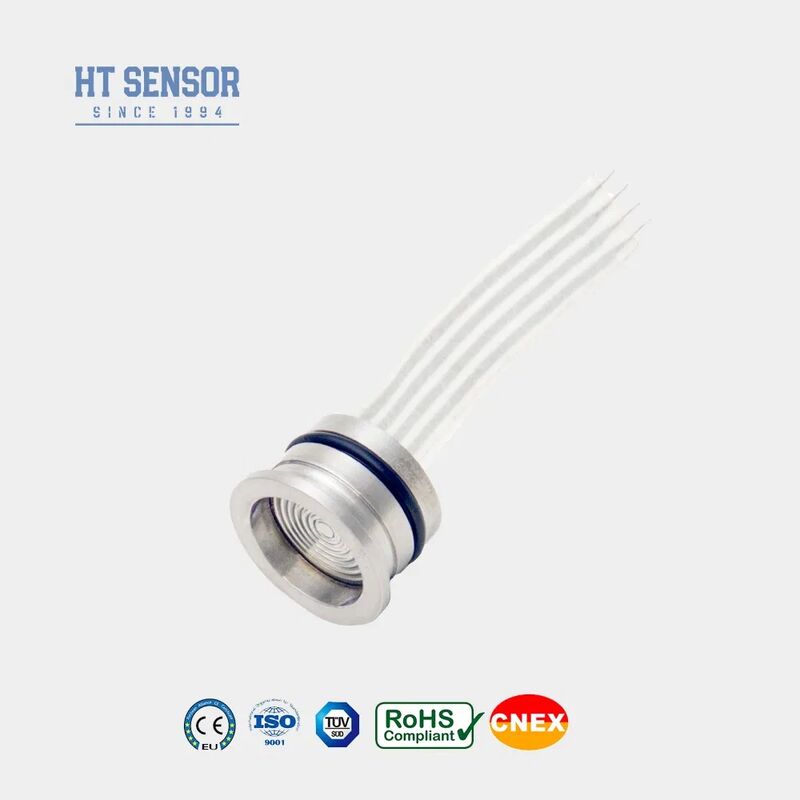

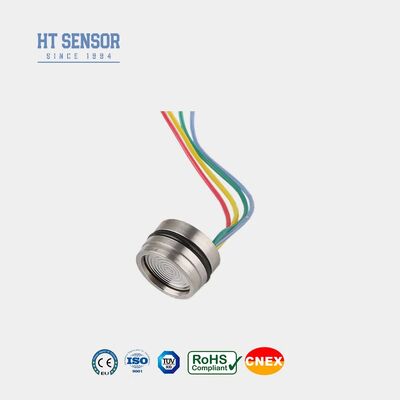

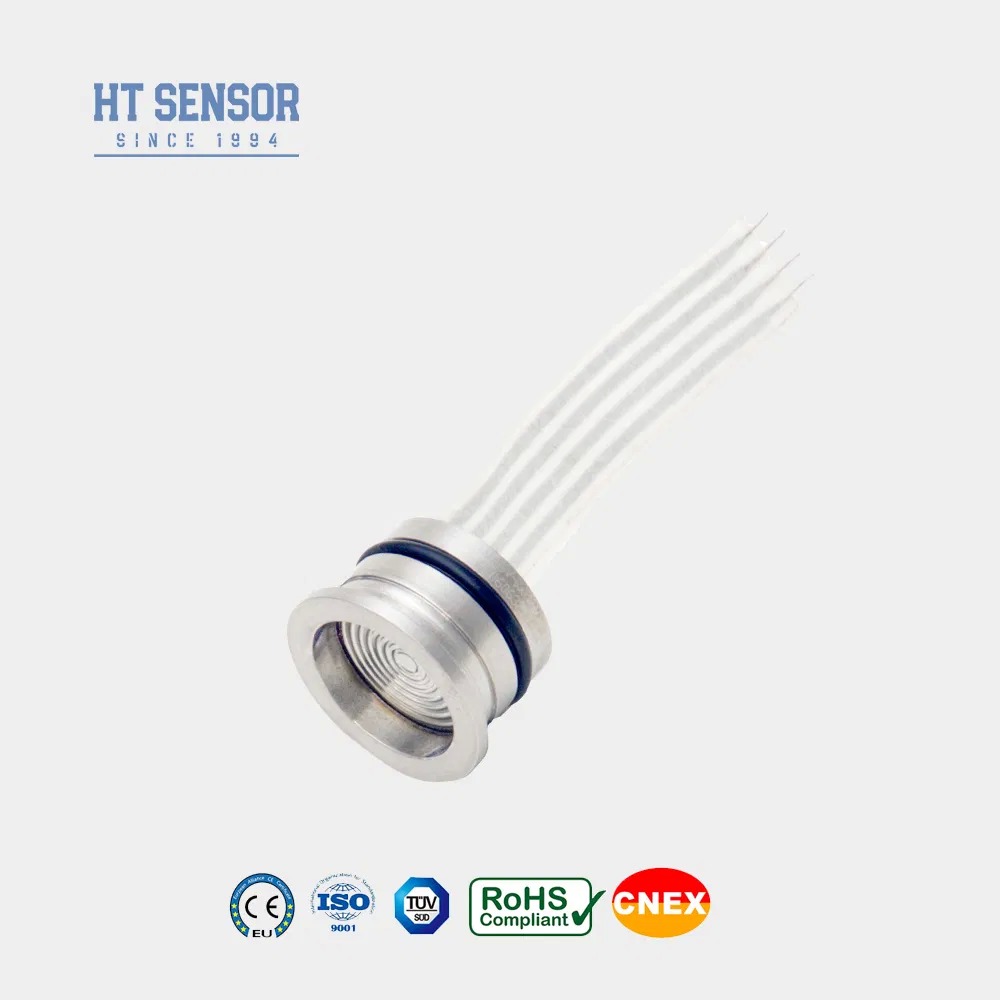

HT19V Sensor tekanan untuk transduser tekanan udara dan gas
Product Details
| Model TIDAK.: | HT19V | Untuk: | Pemancar Tekanan Silikon Tersebar |
|---|---|---|---|
| Jenis sinyal keluaran: | Tipe Analog | proses produksi: | Integrasi |
| Bahan: | Baja Tahan Karat | Jenis Thread: | TIDAK |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Disesuaikan: | Disesuaikan |
| Kekuatan: | 10VDC | Keluaran: | 10mv/V |
| Dia: | 19mm | Tinggi: | OEM |
| Paket Transportasi: | karton | Spesifikasi: | Disesuaikan |
| Merek dagang: | Sensor HT | Asal: | Cina |
| Kode HS: | 9026209090 | Kapasitas Produksi: | 50000PCS/Tahun |
| Menyoroti |
HT19V sensor tekanan udara terkompresi,Transduser tekanan gas dengan garansi,Sensor Transmitter Tekanan Industri |
||
Product Description
Pengantar:
HT19V adalah sensor tekanan piezoresistif silikon dengan inti yang sangat stabiltekanan diferensial media yang diukur adalahditransmisikan ke diafragma silikon melalui diafragma isolasi 316L danminyak silikon tertutup. Ini memanfaatkan efek piezoresistif dari silikon difusi untuk mengukursensor tekanan HT26V dilengkapi denganO-ring untuk penyegelan tekanan, membuatnya mudah dipasang.
Fitur Produk:
- Pasokan tegangan konstan dan output sinyal standar
- Keandalan tinggi dan stabilitas yang sangat baik
- Peraturan tinggi adalah 7mm, berbagai struktur dapat disesuaikan
- Digunakan di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
- Digunakan dalam industri maritim dan penerbangan
- Cocok untuk sistem kontrol hidrolik dan pneumatik
- Digunakan dalam aplikasi kontrol proses
- Sumber Daya: 10VDC
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:kabel suhu tinggi 100mm,kabel pita dan konektor pin.
| Parameter kinerja: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | 3 kali skala penuh | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 25g | ||||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | |||||
| Koneksi listrik dan kompensasi |
|
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
