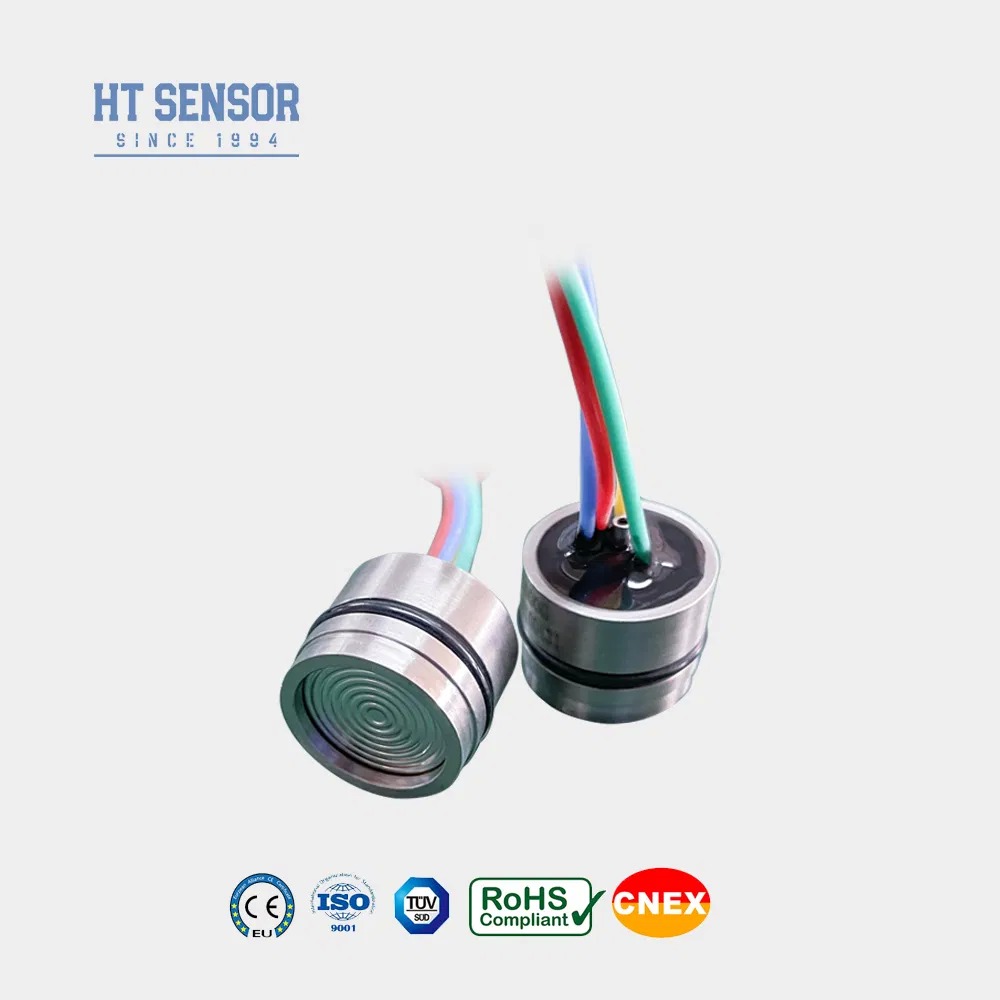

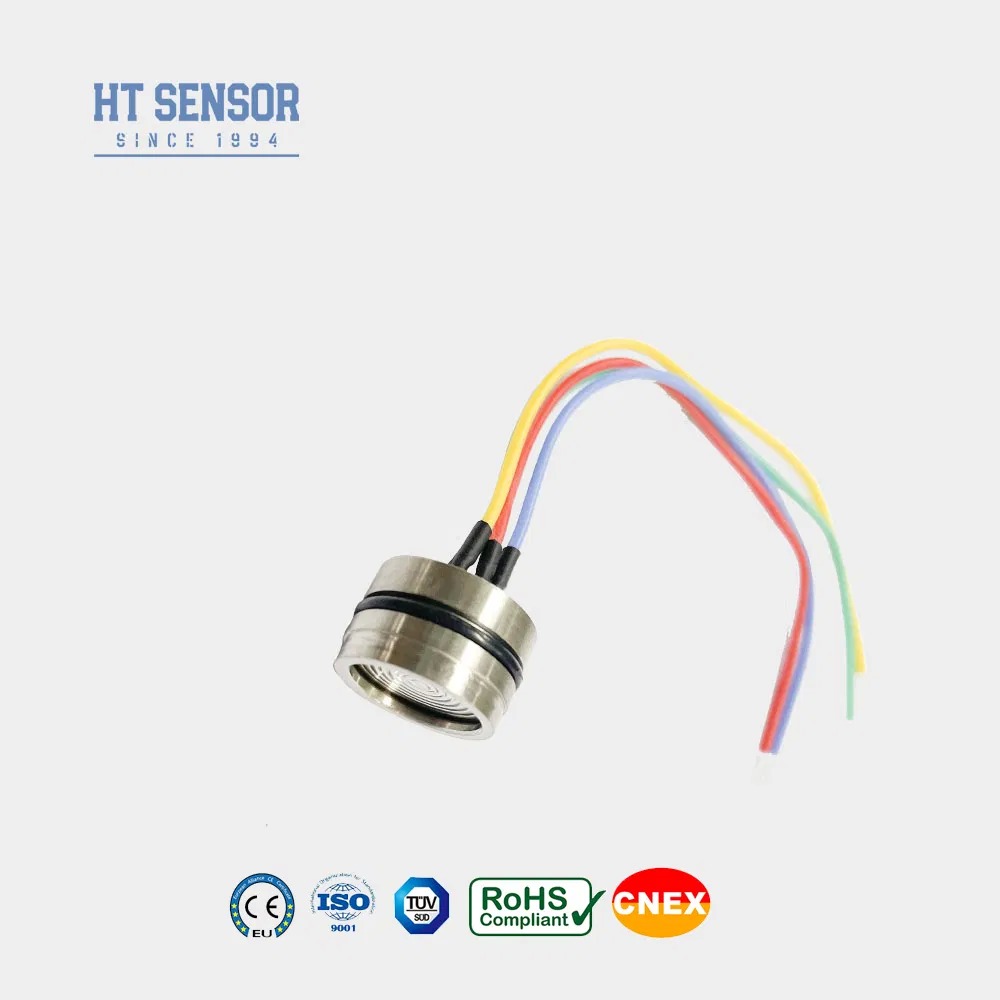

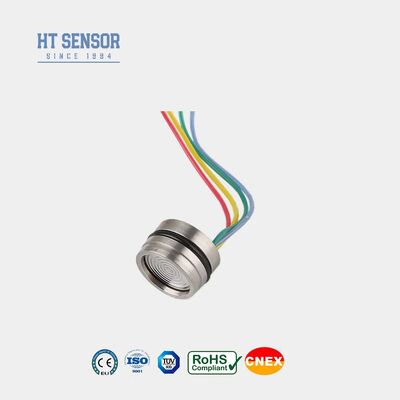

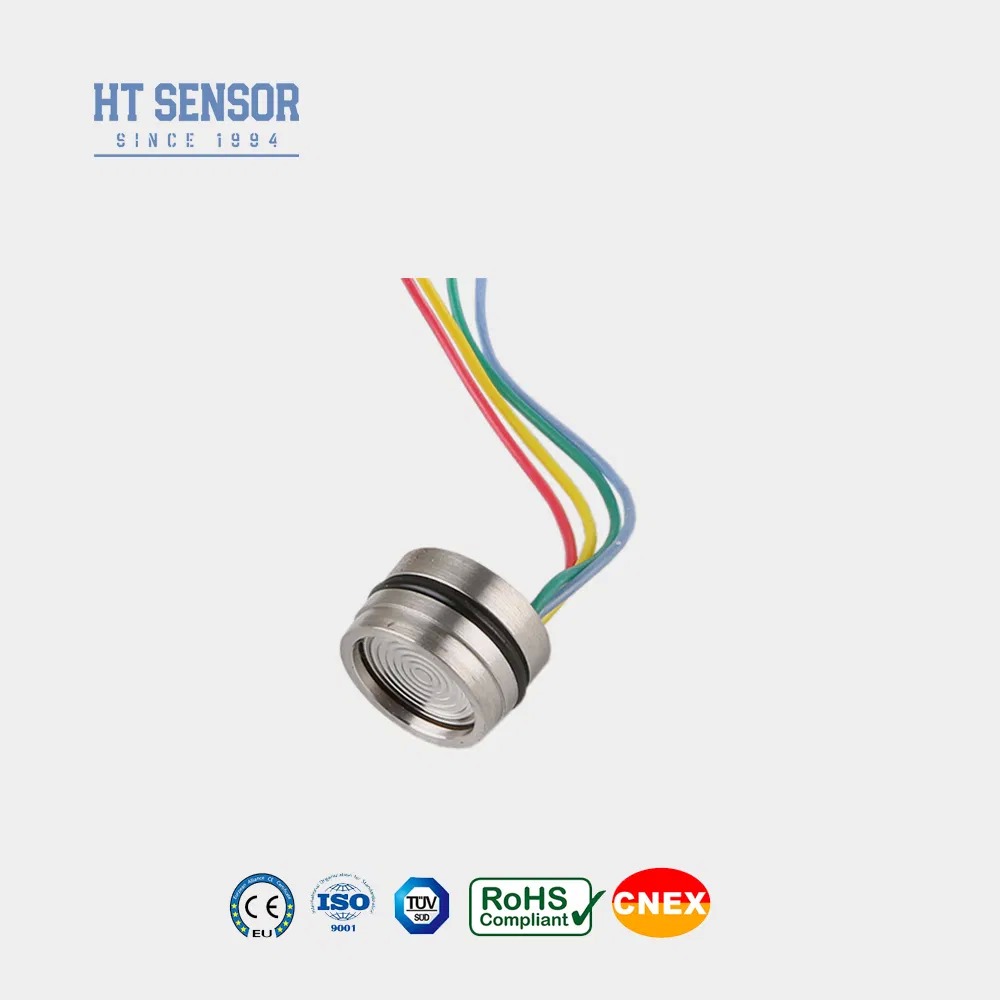

HT19F Sel Sensor Tekanan dengan Sensor Tingkat Kompensasi Suhu
Product Details
| Model TIDAK.: | HT19F | Untuk: | Pemancar Tekanan Silikon Tersebar |
|---|---|---|---|
| Jenis sinyal keluaran: | Tipe Analog | proses produksi: | Integrasi |
| Bahan: | Baja Tahan Karat | Jenis Thread: | TIDAK |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Disesuaikan: | Disesuaikan |
| Kekuatan: | 1,5mA | Keluaran: | sinyal mv |
| Dia: | 19mm | Kompensasi Suhu: | Ya |
| Paket Transportasi: | karton | Spesifikasi: | 19mm |
| Merek dagang: | HENGTONG | Asal: | Cina |
| Kode HS: | 9026209090 | Kapasitas Produksi: | 50000PCS/Tahun |
| Menyoroti |
HT19F sensor tekanan dengan kompensasi suhu,sensor tingkat dengan kompensasi suhu,sensor pemancar tekanan dengan garansi |
||
Product Description
Sensor tekanan dengan kompensasi suhu
Pengantar:
HT19F berfungsi sebagai sensor tekanan piezoresistif silikon, dengan inti yang terdiri dari elemen silikon difusi yang sangat stabil.tekanan cairan dan gas dengan mengirimkan tekanan darimedium ke membran silikon melalui membran isolasi dan minyak silikon.Fleksibilitas sensor ini banyak digunakan dalam kompresor udara dan pendinginsistem
Fitur Produk:
1Menggunakan teknologi canggih dan 316L stainless steel housing, bersama dengan bahan seperti titanium dan Hastelloy untuk diafragma
2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
3.Keandalan, kemampuan mengulangi, dan stabilitas yang luar biasa
Aplikasi:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316L Kompatibilitas baja tahan karat
2.Dipakai di berbagai lokasi proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
3. Digunakan dalam industri kapal dan penerbangan
4. Cocok untuk sistem kontrol hidrolik dan pneumatik
5. Digunakan dalam aplikasi kontrol proses
Kinerja listrik:
1.Sumber Daya: ≤2mA DC (Biasanya 1,5mA DC)
2.Input Impedansi: 3KΩ ~ 6KΩ
3. Output Impedansi:2.5KΩ~6KΩ

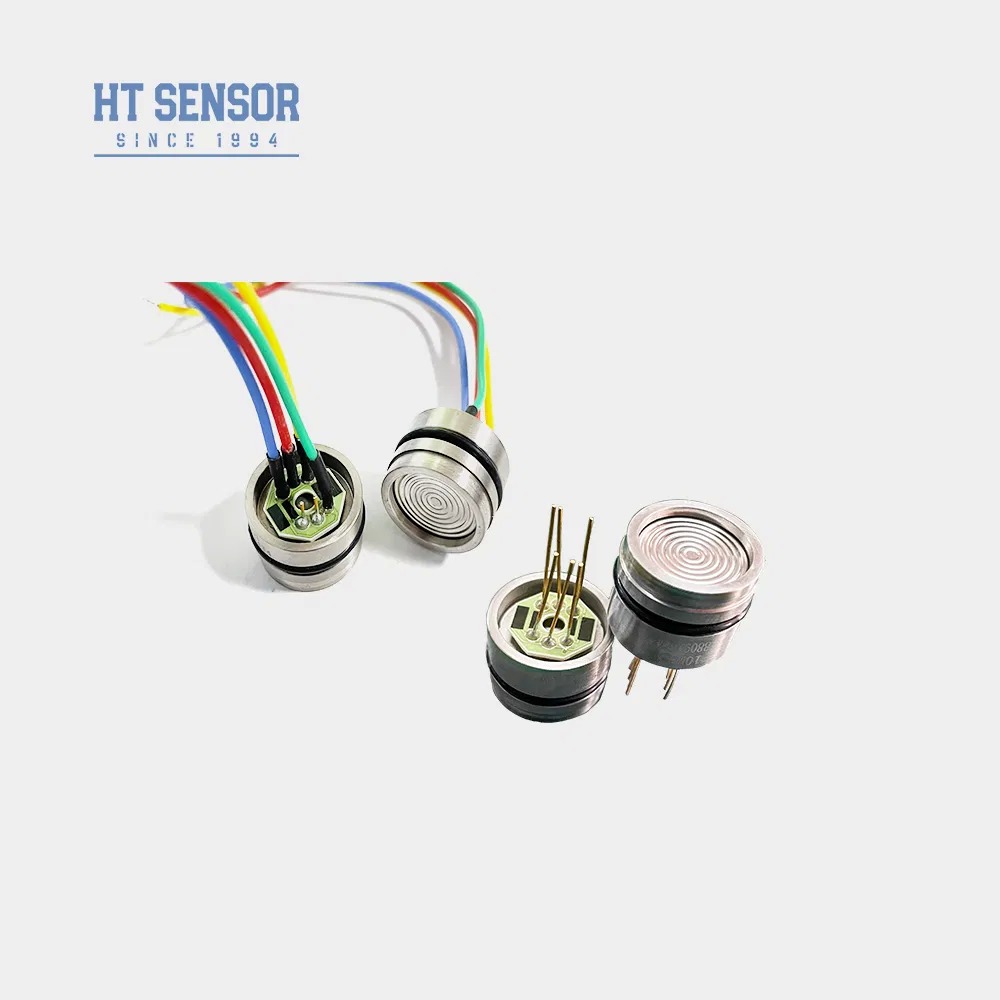

4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter kinerja: | |||||
| Jangkauan | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| Nonlinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Output | 0±1 | 0 ± 2 | mV | ||
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Cincin nitril atau cincin fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | sekitar 28g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40MPaS |
|
| ≥40MPaS | |
| Koneksi listrik dan kompensasi |
|
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
