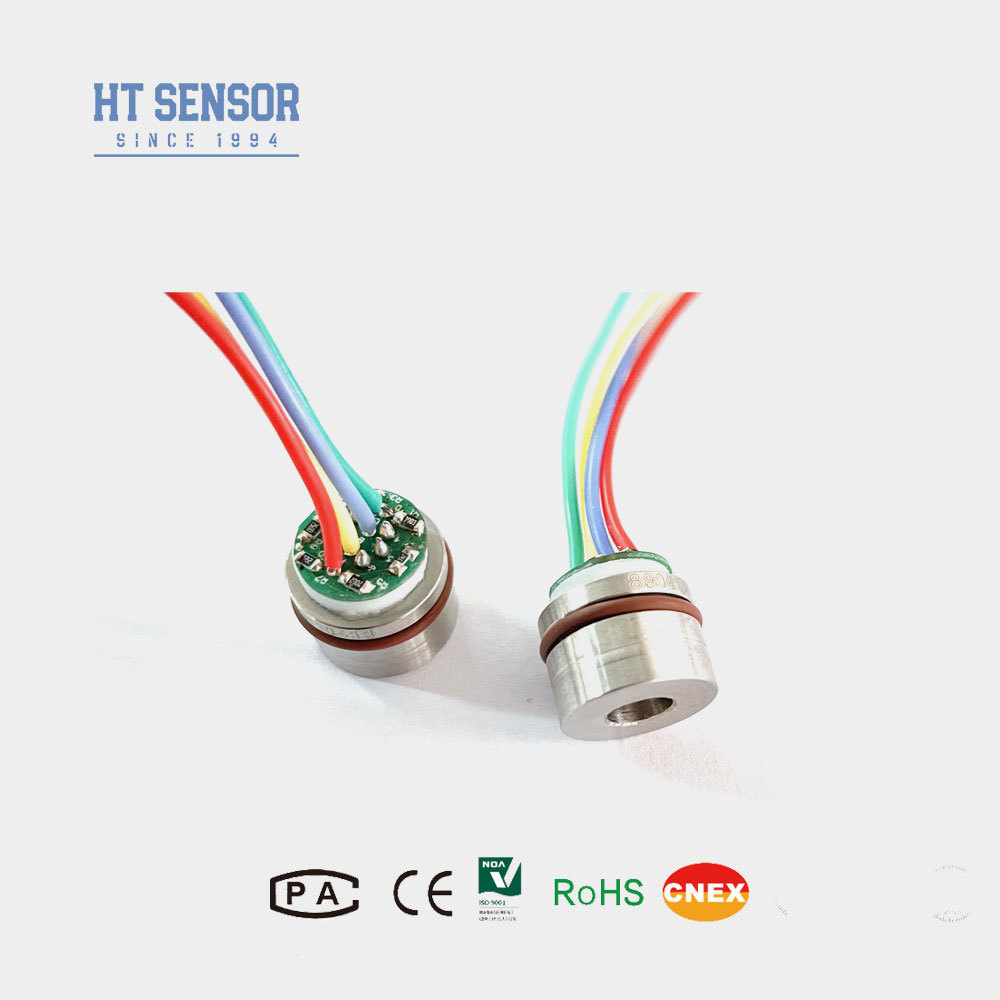

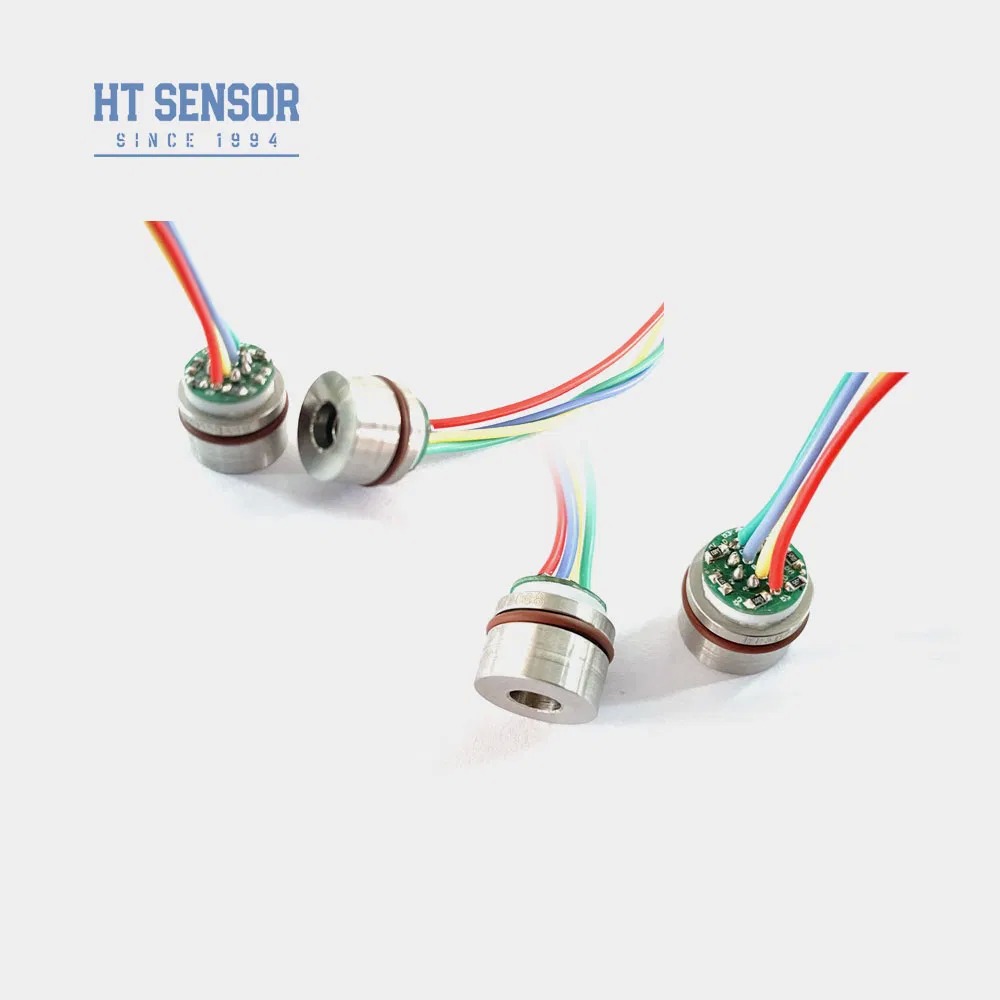

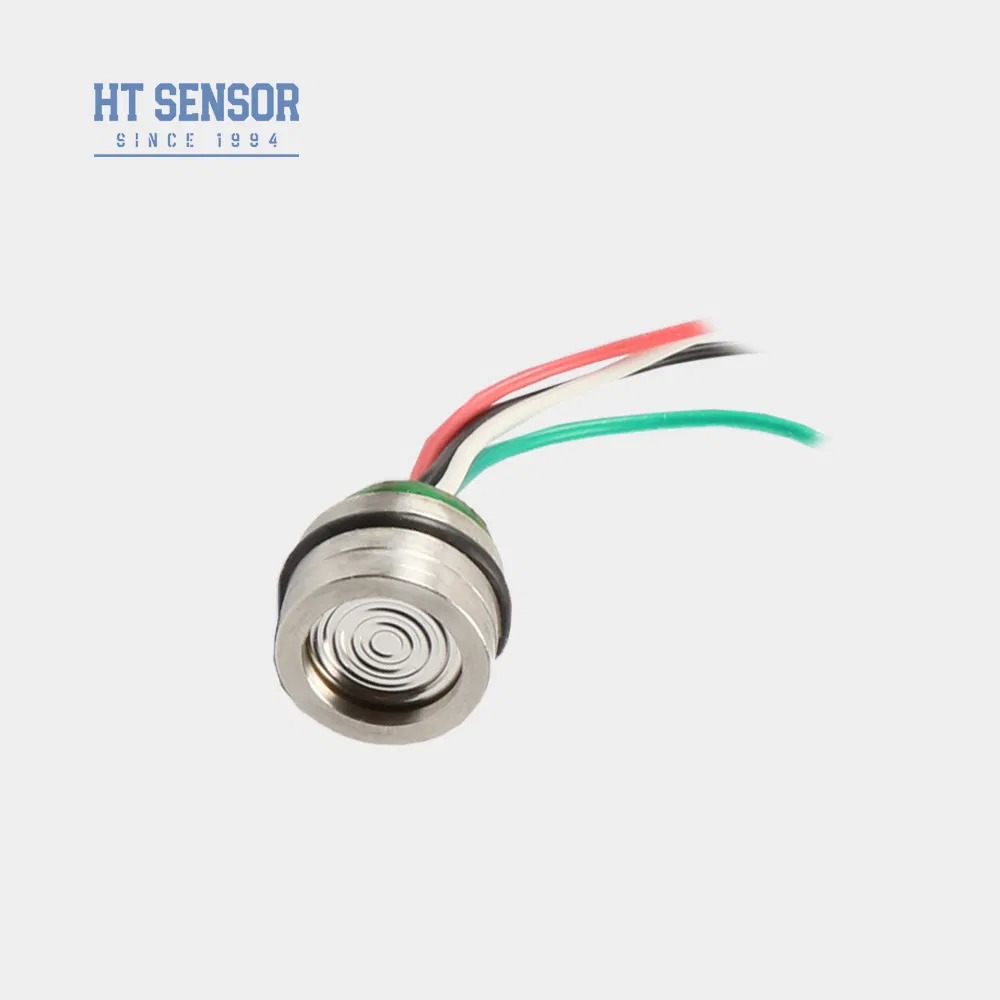

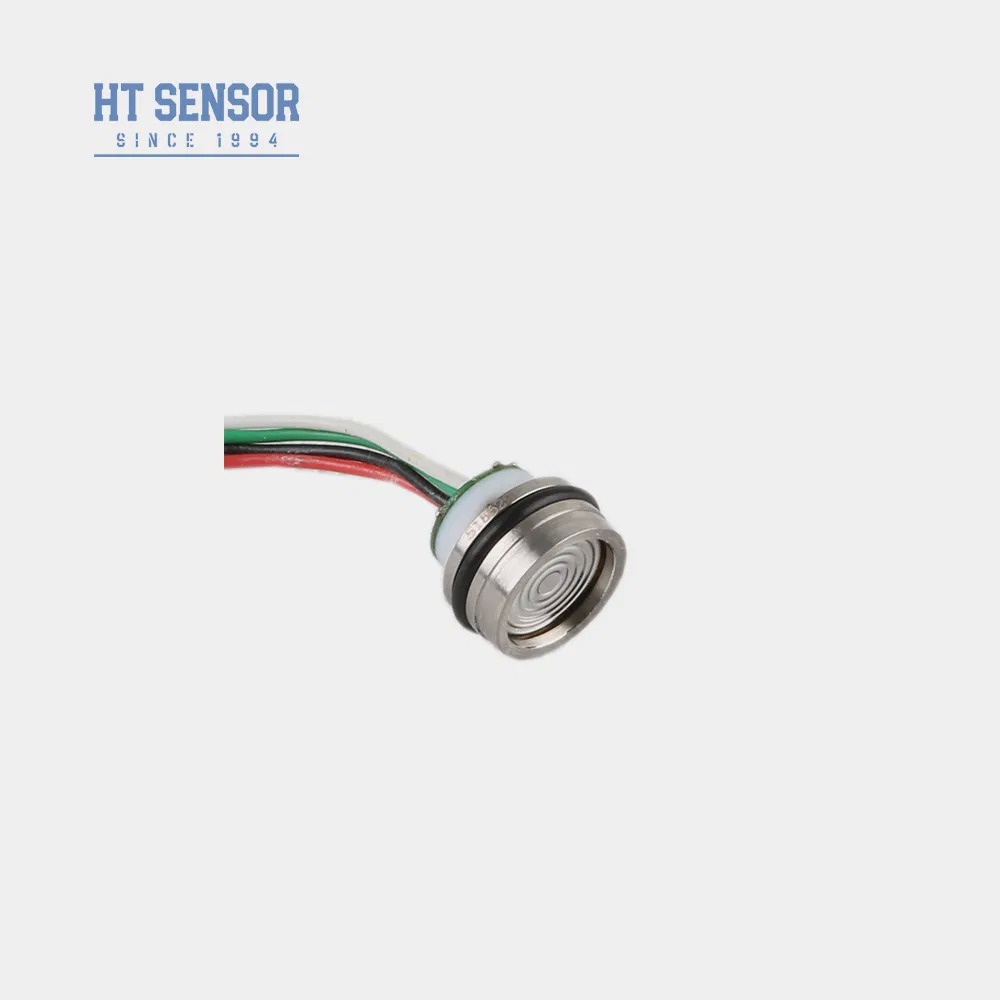

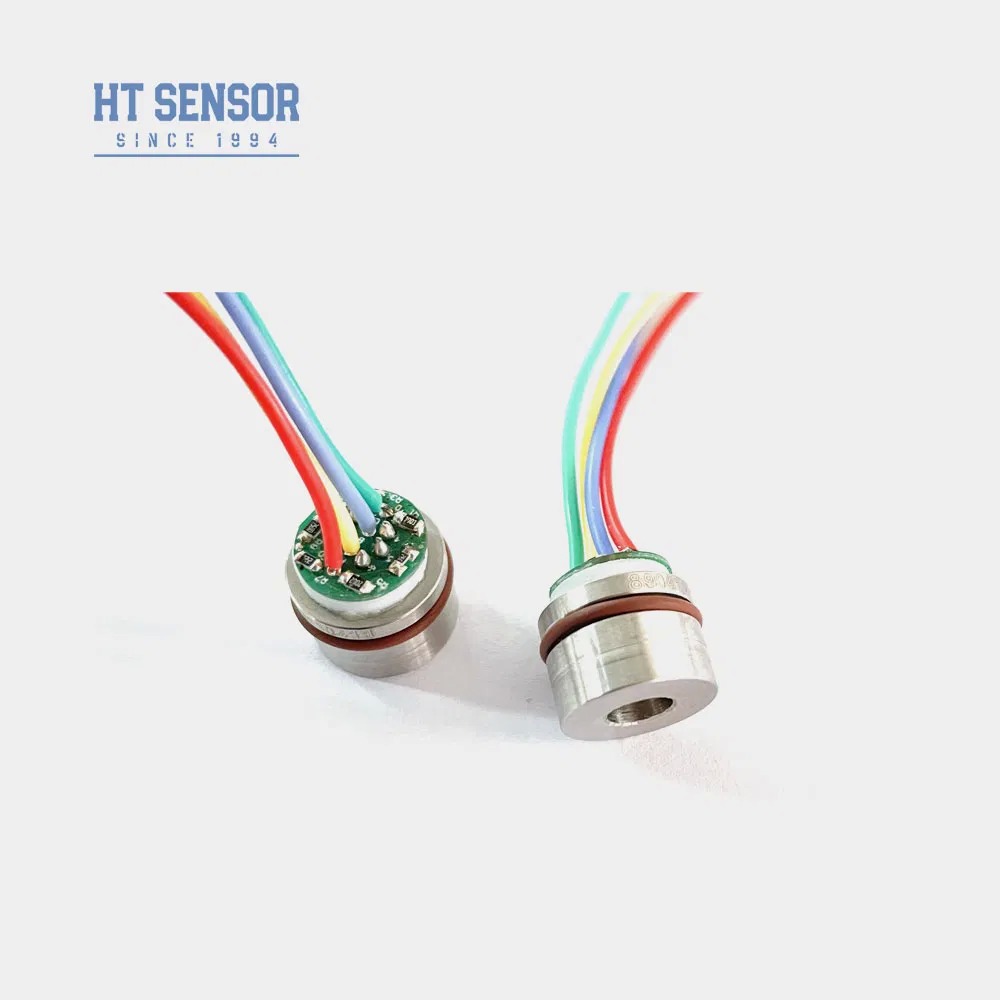

15mm Sensor Tekanan Mini 10V Daya Kompak Diffused Silicon Pressure Sensor Inti Sensor Elektronik
Product Details
| Model TIDAK.: | HT15V | Jenis sinyal keluaran: | Tipe Analog |
|---|---|---|---|
| Proses Produksi: | Integrasi | Bahan: | Baja Tahan Karat |
| Jenis benang: | TIDAK | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Disesuaikan: | Disesuaikan |
| Kata kunci: | Sensor Kecil | Memasok: | 5-10VDC |
| Keluaran: | mv sigal | Merek dagang: | HENGTONG |
| Asal: | Cina | Kode Hs: | 9026209090 |
| Menyoroti |
Sensor Transmitter Tekanan Industri,Sensor tekanan presisi tinggi,garansi termasuk pemancar tekanan |
||
Product Description
sensor tekanan silikon mini nonlinearitas 0,1% FS transduser tekanan
Pengantar:
HT15V adalah sensor tekanan piezoresistif silikon dengan inti elemen silikon difusi yang sangat stabil.Ini menggunakan efek piezoresistif dari silikon difusi untuk pengukuran presisi baik tekanan cair dan gasSensor ini banyak digunakan dalam berbagai aplikasi, termasuk kompresor udara dan sistem pendingin.
Fitur Produk:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~350KPa~60MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- Pasokan tegangan konstan
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter kinerja: | |||||
|---|---|---|---|---|---|
| Jangkauan pengukuran | Gauge ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Skala penuh Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Temp Kompensasi. | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 20g | ||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | |||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
udara yang dibutuhkan ketegangan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
