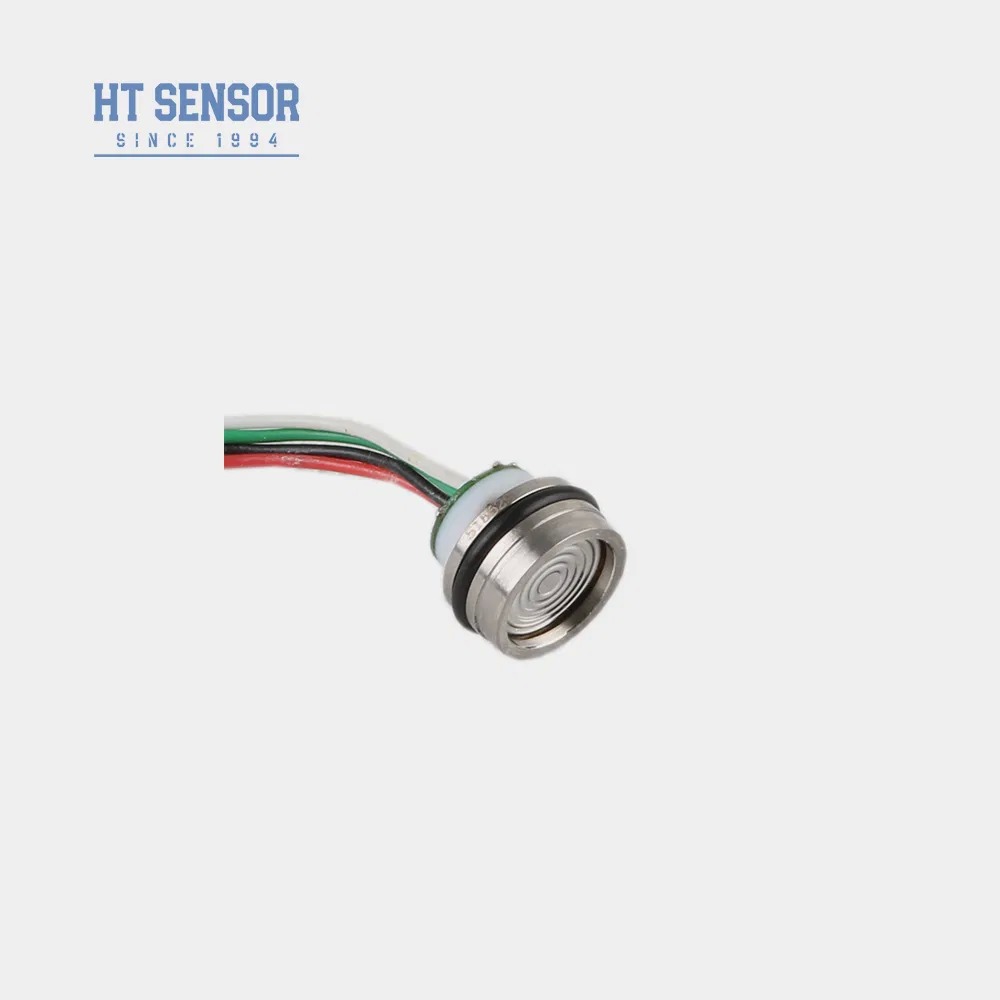

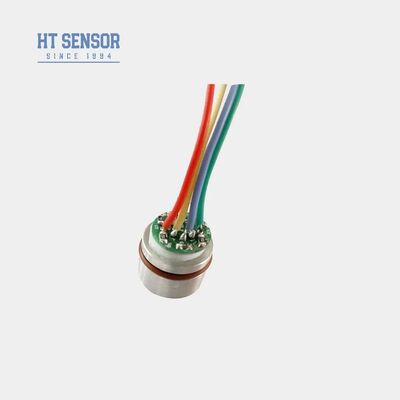

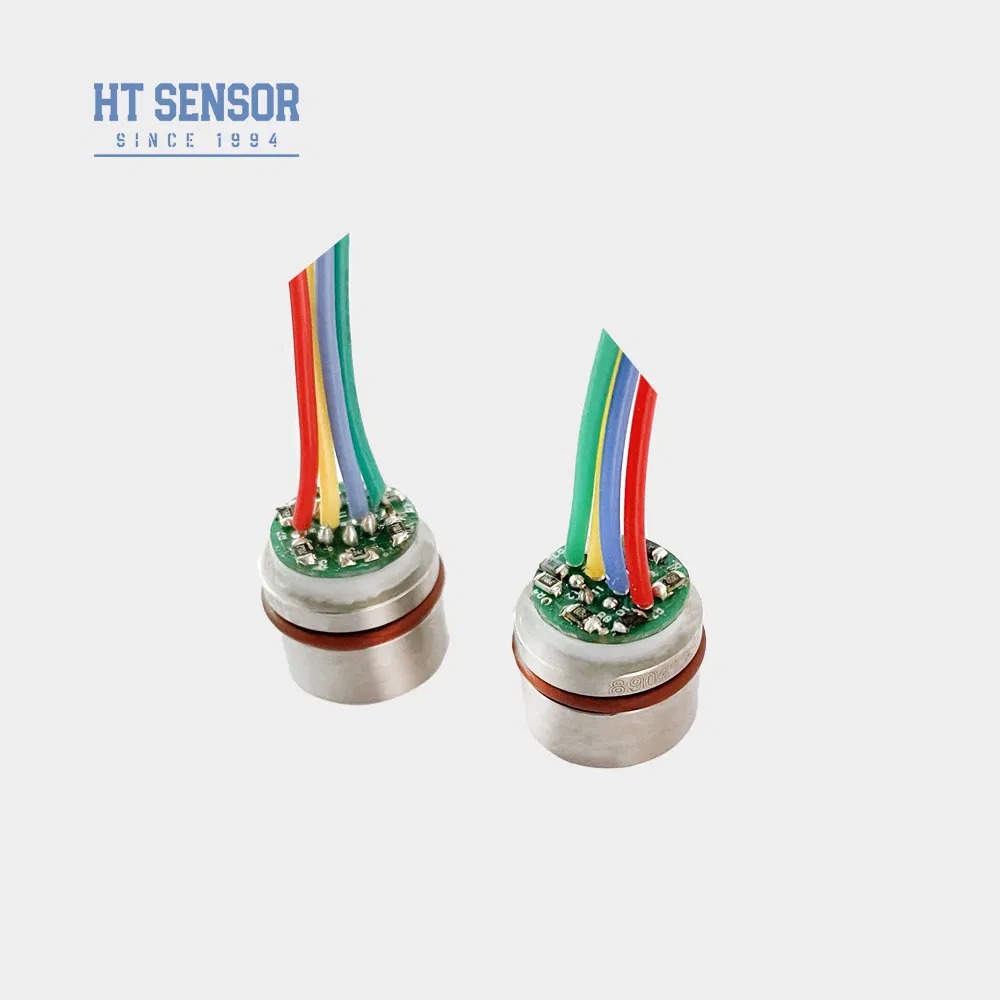

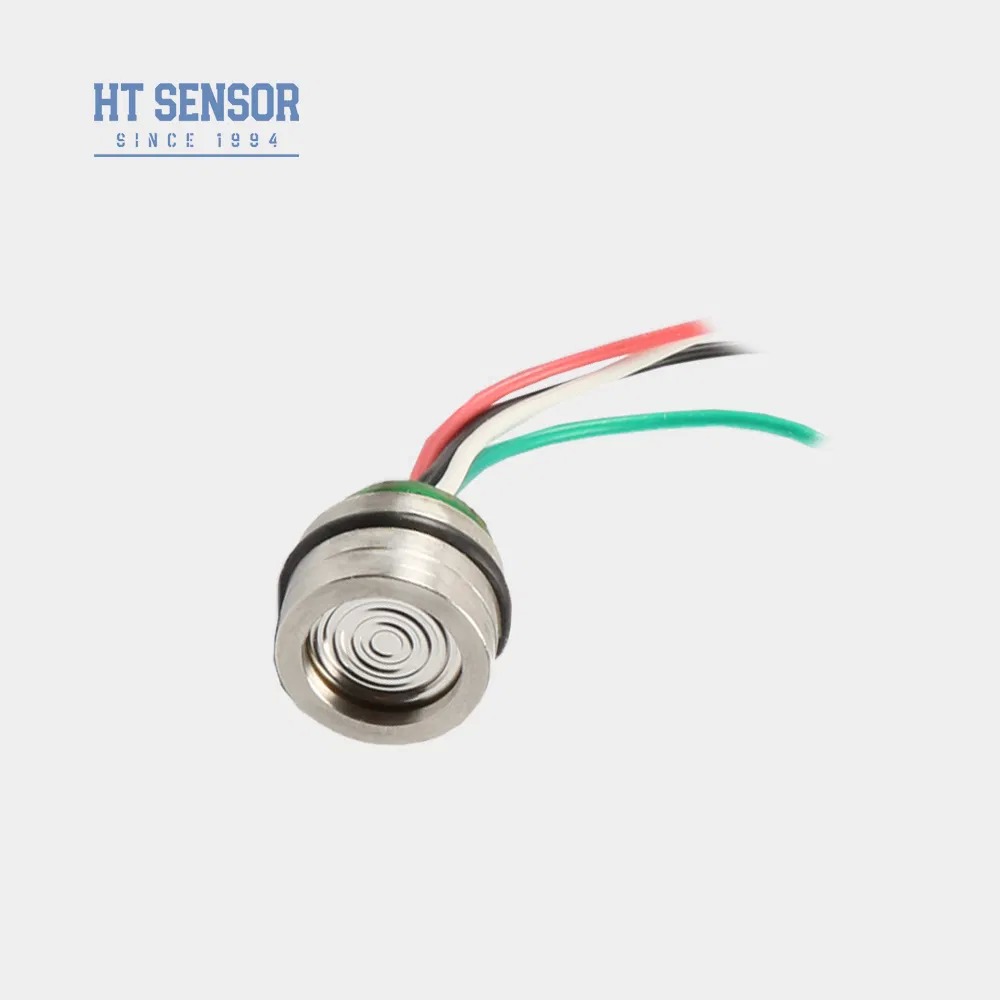

Sensor Tekanan dengan Film Isolasi Isi Oli yang Dikompensasi Suhu Sensor Level 15mm Sensor Tekanan Silikon
Product Details
| Model TIDAK.: | HT15V | Untuk: | Pemancar Tekanan Silikon Tersebar |
|---|---|---|---|
| Jenis sinyal keluaran: | Sinyal mv Tipe Analog | Bahan: | Baja Tahan Karat |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Disesuaikan: | Disesuaikan | Memasok: | 5-10VDC |
| kabel: | kawat silikon 13mm | Paket Transportasi: | Karton |
| Spesifikasi: | 15mm | Merek dagang: | HENGTONG |
| Asal: | Cina | Kode Hs: | 9026209090 |
| Menyoroti |
Sensor tekanan yang dikompensasi suhu,sensor film isolasi yang diisi minyak,Transmitter tekanan tingkat 15mm |
||
Product Description
Pengantar:
HT15V adalah sensor tekanan piezoresistif silikon dengan inti elemen silikon difusi yang sangat stabil.Ini menggunakan efek piezoresistif dari silikon difusi untuk pengukuran presisi baik tekanan cair dan gasSensor ini banyak digunakan dalam berbagai aplikasi, termasuk kompresor udara dan sistem pendingin.
Fitur Produk:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan.
- Jangkauan pengukuran yang luas 0 ~ 300KPa ~ 30MpaS.
- Keandalan tinggi dan stabilitas yang sangat baik.
- Pasokan tegangan konstan.
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316Lkompatibilitas stainless steel.
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas.
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan.
- Sumber Daya: ≤10VDC.
- Tegangan output modus umum: 50% dari input (biasanya).
- Impedansi masukan: 4KΩ ~ 20KΩ.
- Impedansi output:2.5KΩ ~ 6KΩ.
- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel.
| Parameter kinerja: | |||||
|---|---|---|---|---|---|
| Jangkauan pengukuran | Gauge ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Skala penuh Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Temp Kompensasi. | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 20g | ||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | |||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
1. Memastikan celah yang tepat antara inti dan perumahan pemancar selama perakitan untuk memenuhi persyaratan kedap udara yang ditentukan.
2Saat memasang perlengkapan, pertahankan keselarasan vertikal dan gunakan tekanan yang seragam untuk mencegah pengikat atau kerusakan pada plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti atau bahan rumah (316L), silakan berikan catatan khusus saat memesan.
4Jangan menekan diafragma sensor dengan tangan atau benda tajam, karena deformasi atau tindikan dapat menyebabkan kerusakan internal pada inti.
5. Simpan inti tekanan pengukur ventilasi ke atmosfer dan mencegah kelembaban, uap, atau zat korosif dari memasuki ruang tekanan negatif.
6Jika kabel pin dimodifikasi, selalu merujuk pada label yang melekat pada inti yang sebenarnya untuk koneksi yang benar.
| Pertanyaan dan Jawaban |
1. T: Apa fitur utama dari sensor tekanan pemancar Anda?
A: Transmitter kami ditandai dengan presisi tinggi, daya tahan jangka panjang, dan kinerja yang andal. Pilihan kustomisasi tersedia untuk memenuhi persyaratan aplikasi tertentu.
2T: Dapatkah saya meminta spesifikasi khusus?
A: Ya, kami mendukung layanan OEM dan ODM. Tim insinyur kami dapat menyesuaikan solusi berdasarkan kebutuhan teknis dan operasional Anda.
3T: Berapa kapasitas produksi bulanan Anda?
A: Kami memiliki kapasitas untuk memproduksi hingga 30.000 unit per bulan, yang memungkinkan kami untuk mendukung pesanan dalam jumlah besar.kami sarankan berkoordinasi dengan tim penjualan kami sebelumnya.
4T: Berapa waktu pengiriman yang biasa?
A: Model standar biasanya dikirim dalam waktu 5~8 hari kerja.
5. T: Apa struktur harga Anda? Apakah diskon volume tersedia?
A: Kami menawarkan harga yang kompetitif dengan diskon menarik untuk pembelian massal dan perjanjian kemitraan jangka panjang.
6T: Apa kebijakan garansi dan dukungan purna jual Anda?
A: Semua produk dilengkapi dengan garansi 24 bulan dari tanggal pengiriman.Tim purna jual kami menjamin tanggapan dalam waktu 24 jam dan memberikan bantuan jarak jauh melalui konektivitas berbasis PC bila diperlukan.
