Sensor HT 10VDC Daya HT15V Sensor Tekanan Silikon Sel Sensor Level
Product Details
| Model TIDAK.: | HT15V | Untuk: | Pemancar Tekanan Silikon Tersebar |
|---|---|---|---|
| Bahan: | Baja Tahan Karat | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Peringkat IP: | IP65 |
| Disesuaikan: | Disesuaikan | Kata kunci: | Sensor Kecil |
| Memasok: | 5-10VDC | kabel: | kawat silikon 13mm |
| Keluaran: | mv sigal | Paket Transportasi: | Karton |
| Spesifikasi: | 15mm | Merek dagang: | HENGTONG |
| Asal: | Cina | Kode Hs: | 9026209090 |
| Menyoroti |
Sensor tekanan silikon HT15V,Sensor level daya 10VDC,Sensor pemancar tekanan HT |
||
Product Description

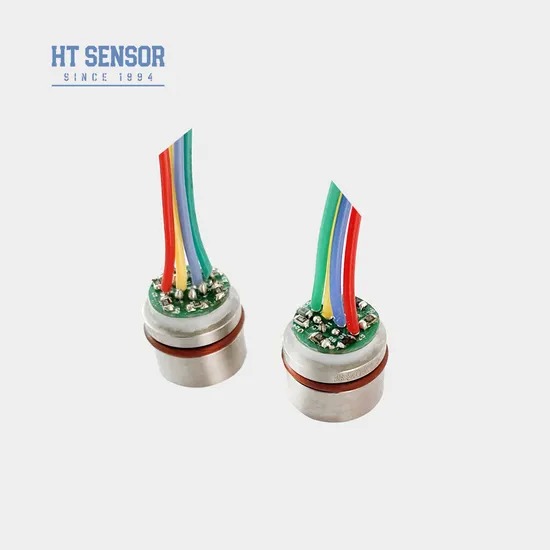

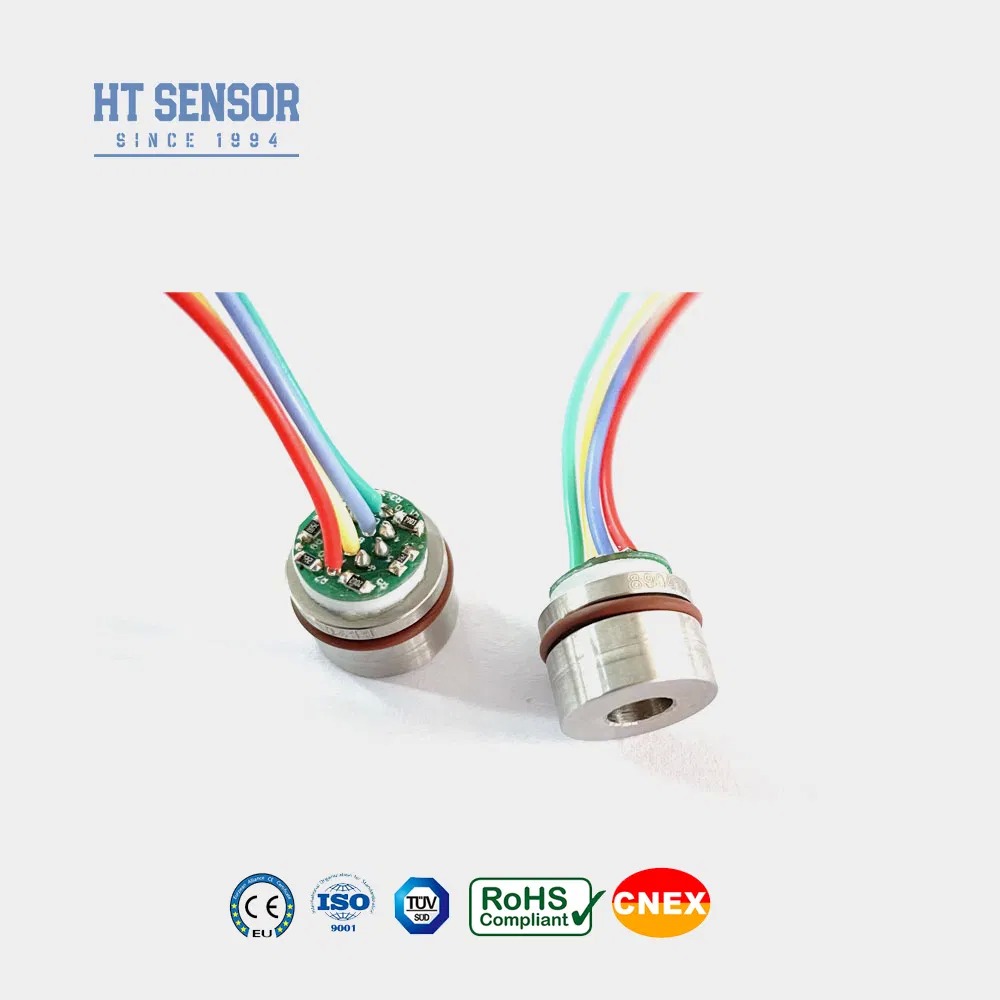

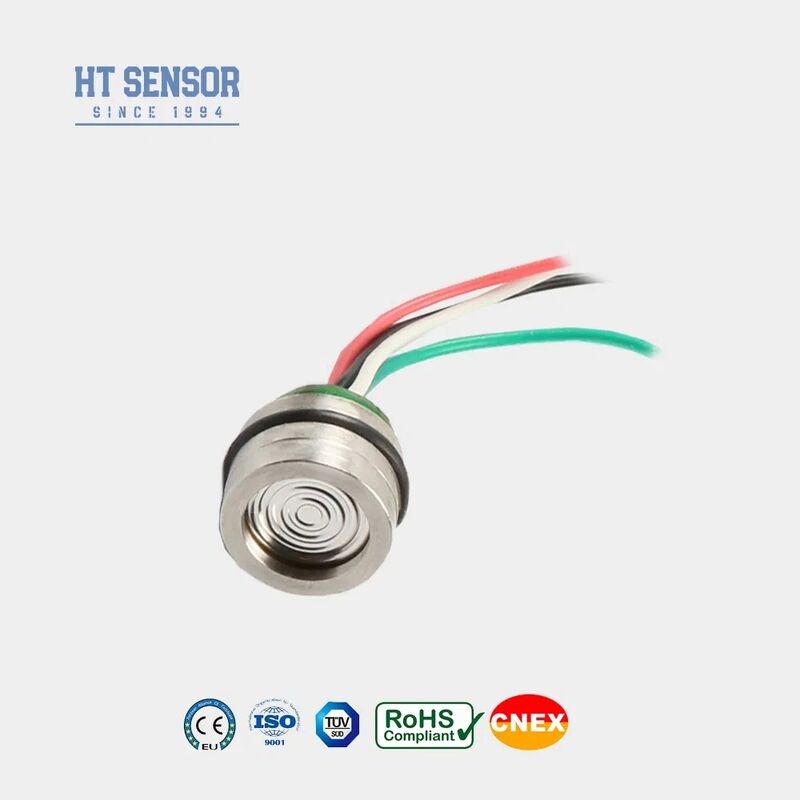

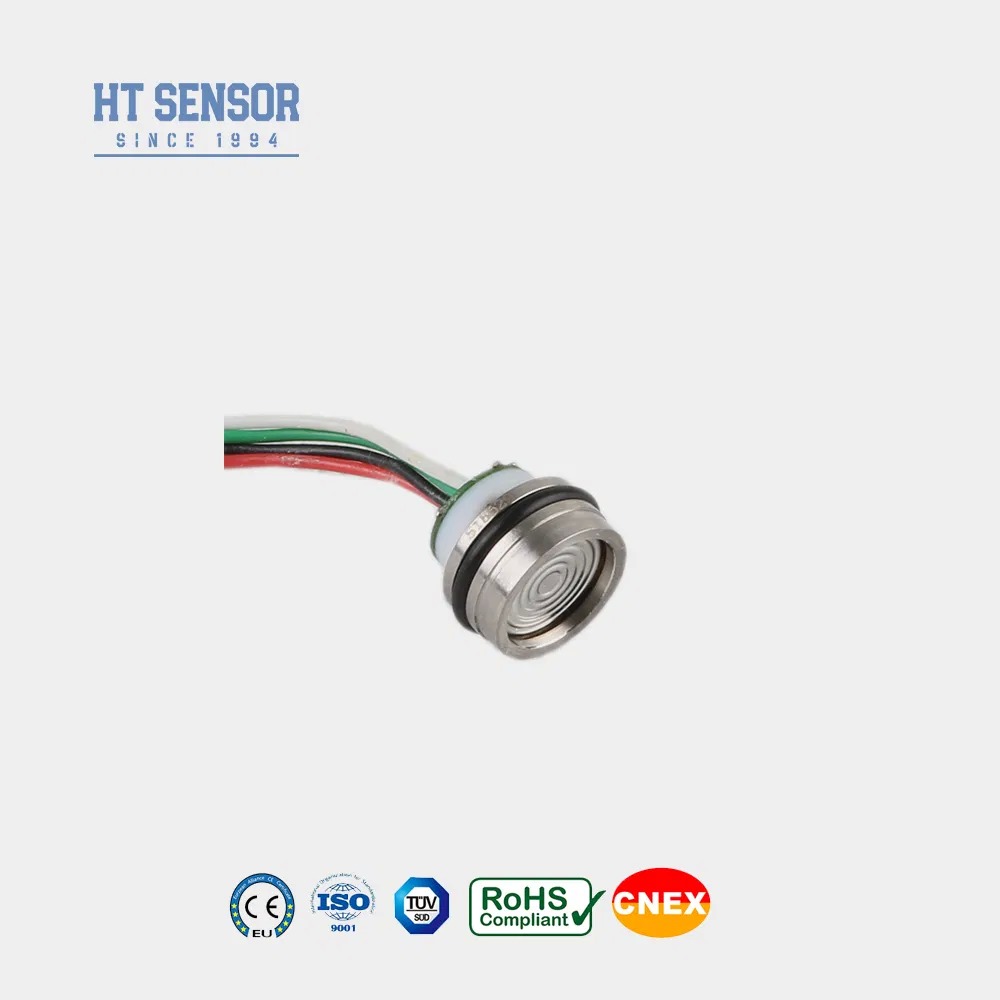

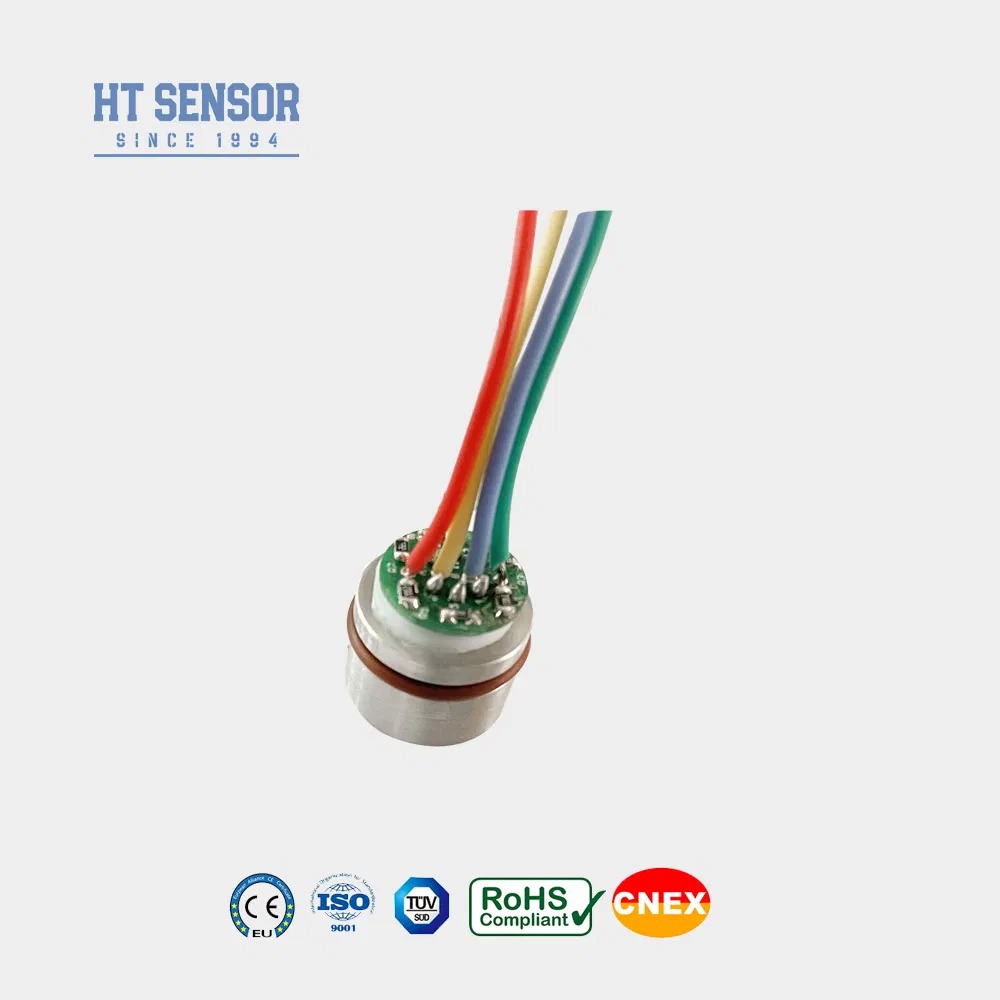

HT15V Silicon Piezoresistive Pressure Sensor
Pengantar:
HT15V adalah sensor tekanan piezoresistif silikon dengan inti elemen silikon difusi yang sangat stabil.Ini menggunakan efek piezoresistif dari silikon difusi untuk pengukuran presisi baik tekanan cair dan gasSensor ini banyak digunakan dalam berbagai aplikasi, termasuk kompresor udara dan sistem pendingin.
Fitur Produk:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~300KPa~40MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- 5-10VDC Pasokan tegangan konstan 10MV/V output
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316Lkompatibilitas stainless steel..
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas.
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan.
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter kinerja: | |||||
|---|---|---|---|---|---|
| Jangkauan pengukuran | Gauge ((G) | 300kpa,350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS,20MPa,30MPa | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Skala penuh Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Temp Kompensasi. | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 20g | ||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | |||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
- Selama pemasangan, pastikan celah yang tepat antara inti dan rumah pemancar untuk memenuhi persyaratan kedap udara yang ditentukan.
- Saat memasang perlengkapan, jaga keselarasan vertikal dan tekan secara merata untuk mencegah ikatan atau kerusakan pada pelat kompensasi.
- Memastikan bahwa media pengukuran kompatibel dengan diafragma inti dan bahan perlengkapan (316L stainless steel).
- Jangan menekan diafragma sensor dengan tangan atau benda tajam, karena deformasi atau tindikan dapat menyebabkan kerusakan internal pada inti.
- Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah kelembaban, uap, atau media korosif memasuki ruang tekanan negatif.
- Jika modifikasi pada kabel pin diperlukan, selalu lihat label yang melekat pada inti yang sebenarnya untuk koneksi yang benar.
| Pertanyaan dan Jawaban |
.
.
