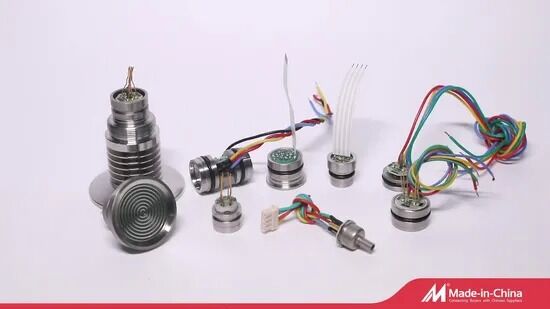

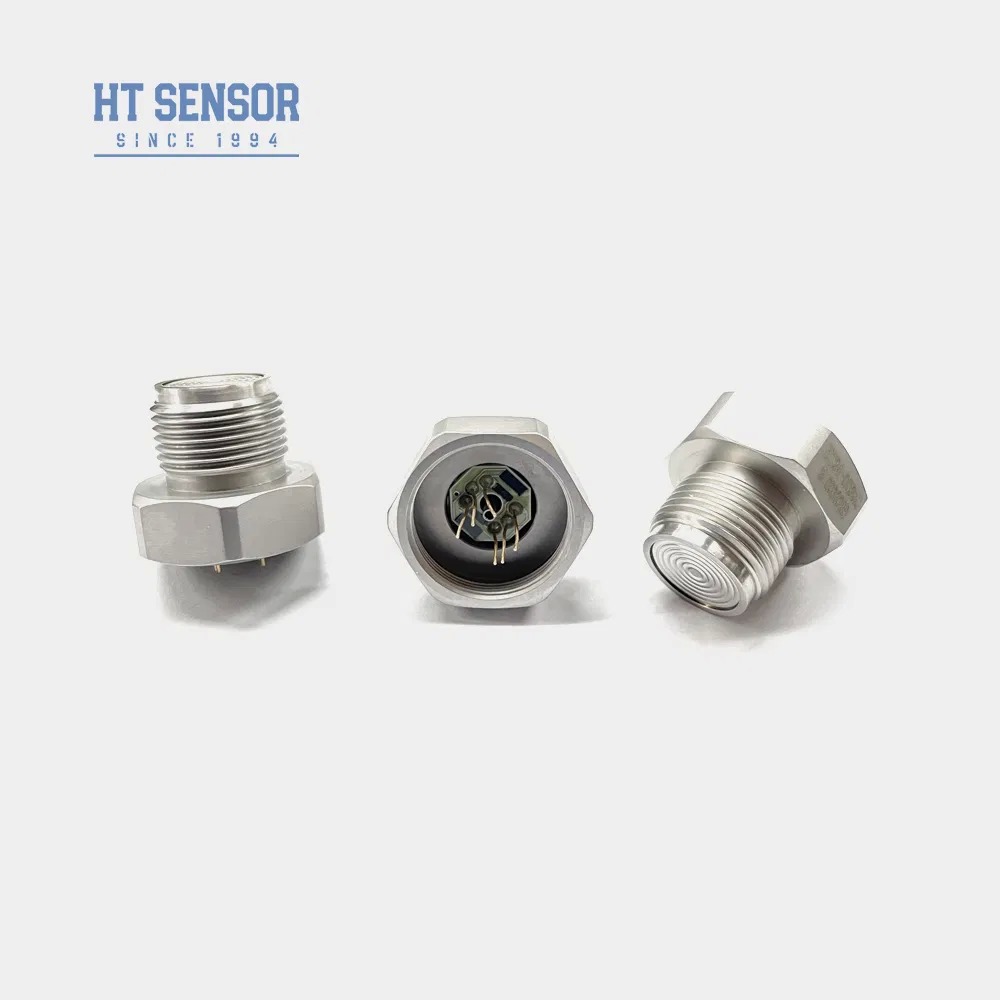

HT24 Flush Diaphragm Pressure Sensor dengan Chip Sensor Silicon Diffused yang Sangat Stabil
Product Details
| Model TIDAK.: | HT24 | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Bahan: | Baja Tahan Karat | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Kekuatan: | 1,5mA |
| Keluaran: | MV | Benang: | G1/2 atau M20*1.5 |
| Rentang Pengukuran: | 10KPa hingga 35MPaS | Nonlinieritas: | ±0,2%FS |
| Suhu Operasional: | -20 ~ 80oC | Suhu Penyimpanan: | -40~125ºC |
| Bahan diafragma: | 316L | Berat: | ~55 gram |
| Menyoroti |
Sensor Tekanan Diafragma Siram,sensor tekanan silikon dengan garansi,Chip sensor silikon difusi yang stabil |
||
Product Description
- Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu yang tepat dan koreksi titik nol
- Keandalan, kebalikan, dan stabilitas yang luar biasa
- Struktur diafragma untuk pembersihan dan perawatan yang mudah
- Pengukuran tekanan gas dan cairan yang tidak korosif dengan kompatibilitas baja tahan karat 316L
- Industri pengolahan makanan dan minuman
- Sistem kontrol proses industri
- Pabrik farmasi
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2,5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter | Jenis | Maksimal | Satuan |
|---|---|---|---|
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0 ± 2 | mV |
| Output skala penuh (≤20KPa) | 50 ± 10 | 50 ± 30 | mV |
| Output skala penuh (≥35kPa) | 100 ± 10 | 100 ± 30 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2 | % F.S |
| Zero Offset Temp. Drift (≥ 35kPa) | ± 0.5 | ± 1 | % F.S |
| Pergeseran suhu skala penuh (≤20KPa) | ± 1 | ± 2 | % F.S |
| Pergeseran suhu skala penuh (≥ 35 kPa) | ± 0.5 | ± 1 | % F.S |
| Temp Kompensasi (≤20KPa) | 0 ~ 50 | - | oC |
| Temp Kompensasi (≥ 35kPa) | 0 ~ 70 | - | oC |
| Suhu operasi | -20 ~ 80 | - | oC |
| Suhu penyimpanan | -40 ~ 125 | - | oC |
| Stabilitas jangka panjang | 0.2 | - | F.S./Tahun |
| Resistensi Isolasi | ≥ 200MΩ 100VDC | - | - |
| Waktu Tanggapan | ≤1ms | - | - |
Tekanan ledakan:5X skala penuh
Bahan diafragma:316L
Getaran:Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan:100 g, 11 ms
Segel O-ring:Karet nitril atau karet fluoro
Medium Pengisian:Minyak Silikon
Berat:~ 55g
Absolute (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Disegel (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
- Selama perakitan perumahan, menjaga keselarasan vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi
- Berikan instruksi khusus saat memesan jika media pengukuran tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L)
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan dari deformasi atau tindikan
- Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah air, uap air, atau media korosif dari memasuki ruang tekanan negatif
- Lihat label pada inti yang sebenarnya untuk konfigurasi pin lead
- Apa fitur dari sensor tekanan pemancar Anda?
- Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
- Dapatkah saya menyesuaikan spesifikasi khusus?
- Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
- Apa kapasitas produksi Anda?
- Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
- Berapa jangka waktu pengiriman yang biasa?
- 5-8 hari kerja untuk model standar.
- Bagaimana harga produknya?
- Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
- Apa garansi produkmu? Dan layanan purna jual?
- Waktu garansi kami adalah 24 bulan setelah pengiriman, dan tim purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam.
Product Highlights
Sensor tekanan diafragma siram HT24 dengan chip silikon terdifusi yang sangat stabil. Dilengkapi konstruksi baja tahan karat 316L, peringkat IP65, desain mudah dibersihkan, dan keandalan yang sangat baik. Opsi OEM/ODM khusus tersedia untuk aplikasi makanan, farmasi, dan industri.
