Informasi Detail

Sinyal Keluaran:	Tipe Analog	Proses Produksi:	Integrasi
Bahan:	Baja Tahan Karat	Jenis kabel:	Empat Kawat
Peringkat IP:	IP65	Kekuatan:	1,5mA
Koneksi:	Pin Kovar berlapis emas atau KAWAT 100mm	Ukuran benang:	1,5"
Ukuran diafragma:	50.4mm	Impedansi Masukan:	2.5kΩ ~ 6kΩ
Impedansi output:	2.5kΩ ~ 6kΩ	Suhu Operasional:	-20~80°c
Suhu Penyimpanan:	-40~125°c	Bahan diafragma:	316L
Berat:	~150 gram
Menyoroti:	Sensor tekanan diafragma besar 50.4mm , Sensor rata piezoresistif silikon , Sensor tekanan silikon berkinerja tinggi

Deskripsi Produk

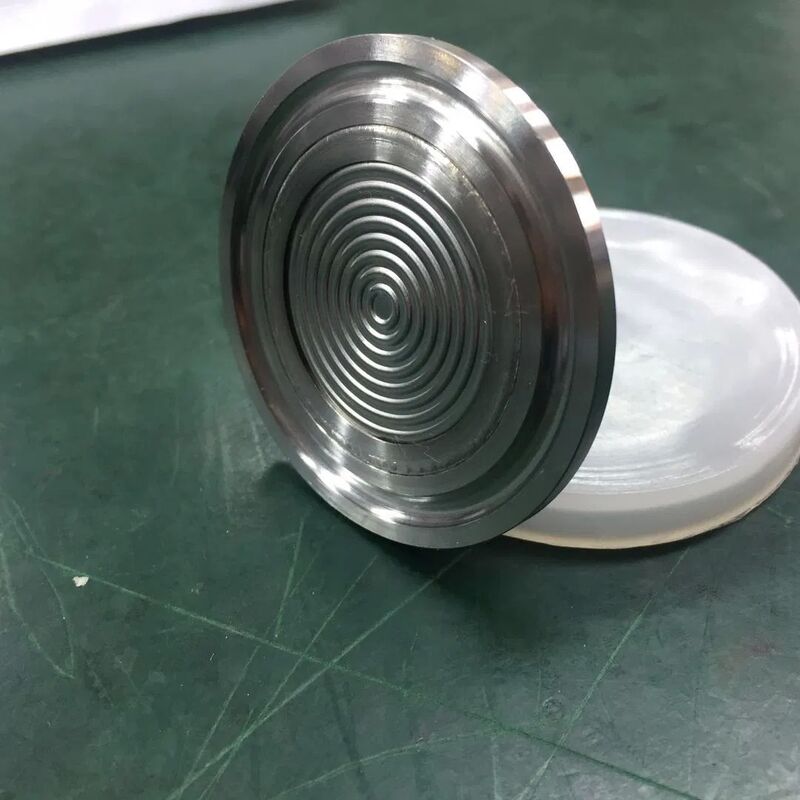

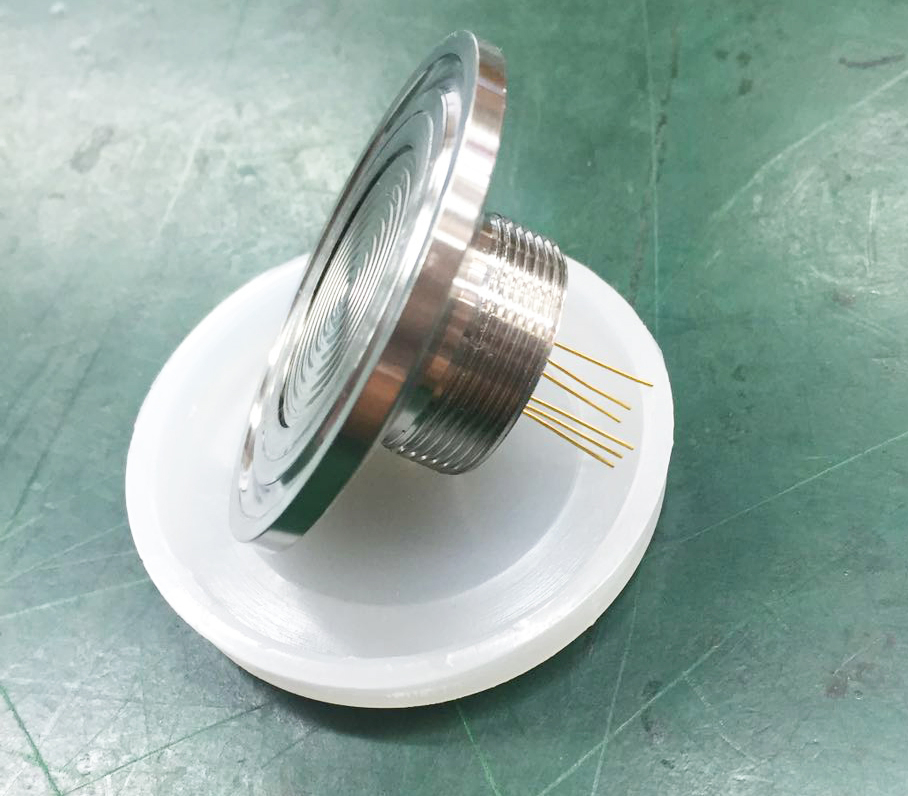

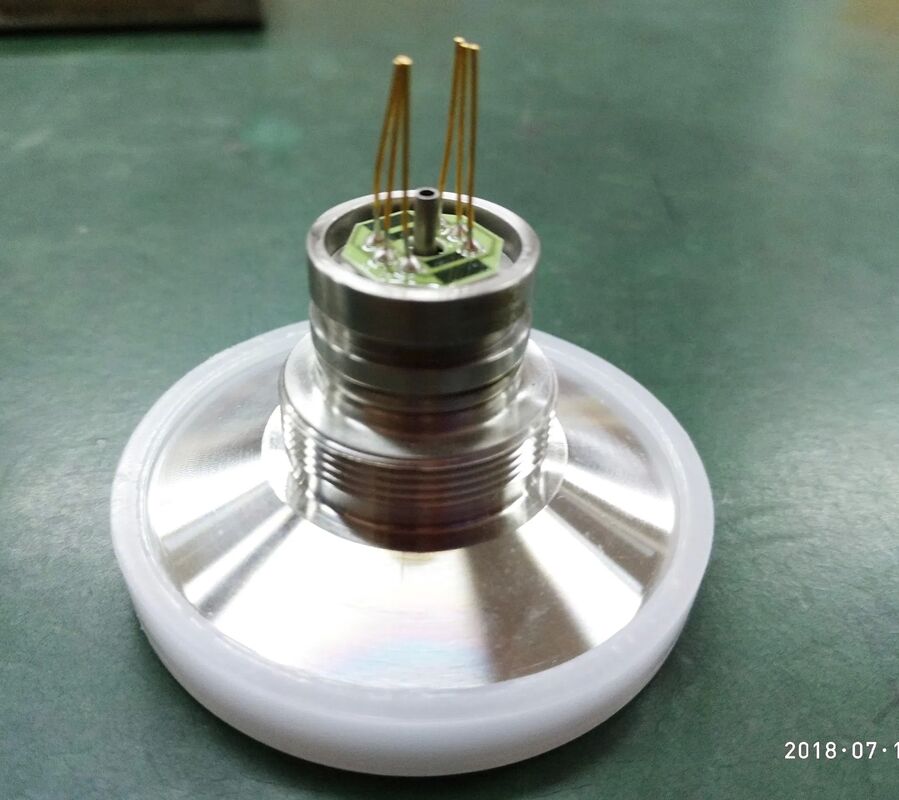

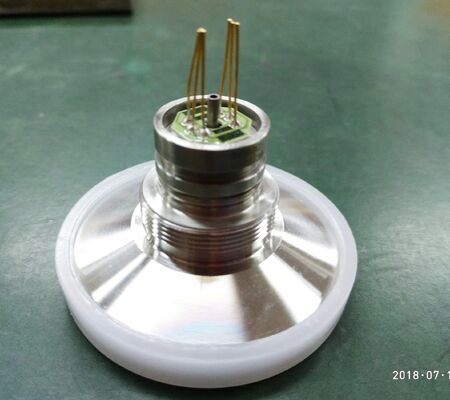

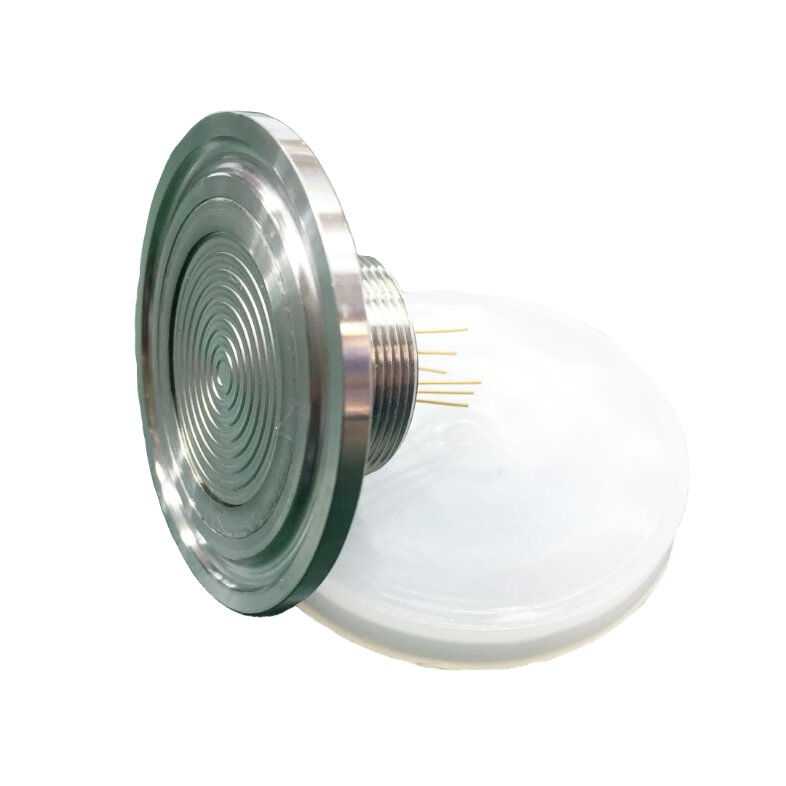

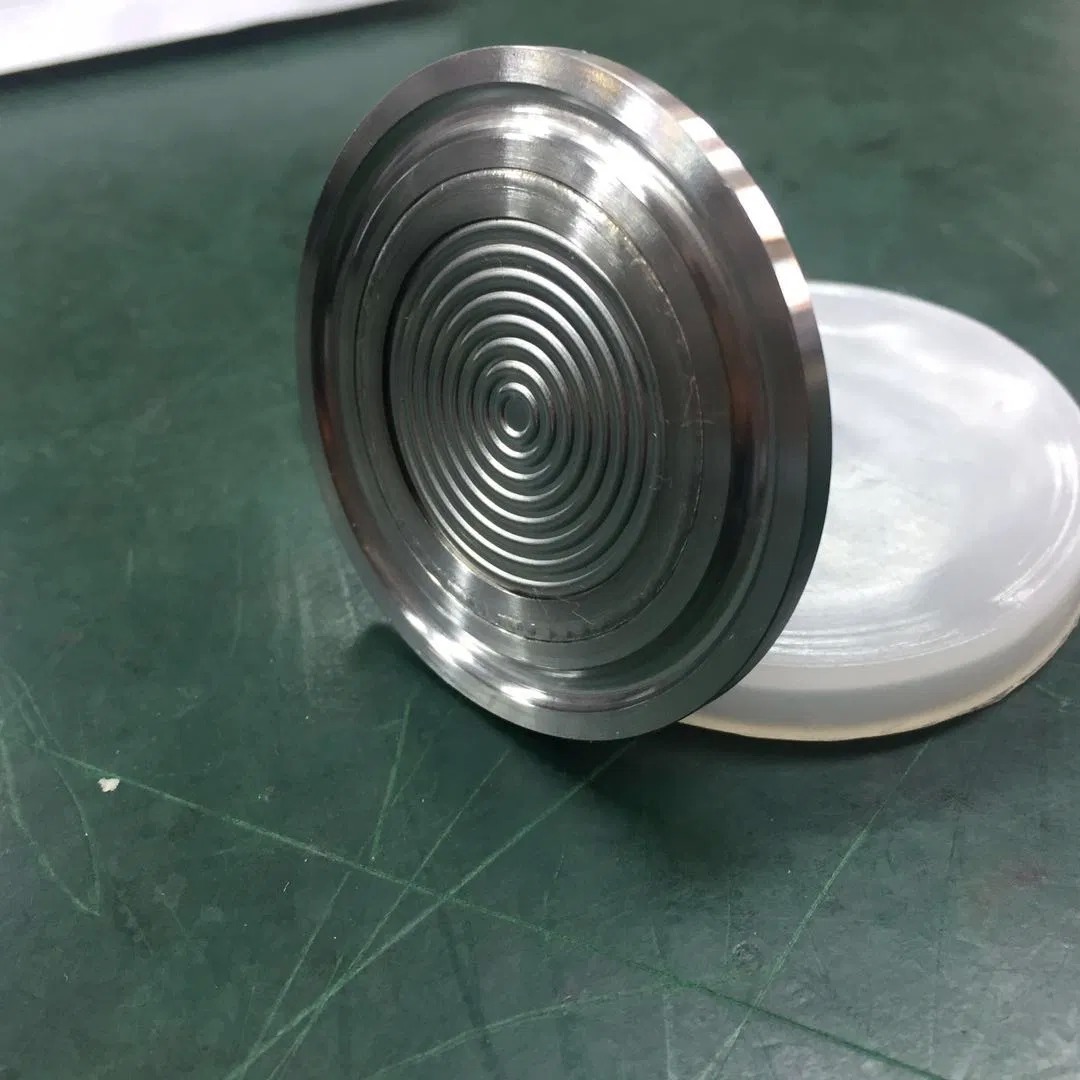

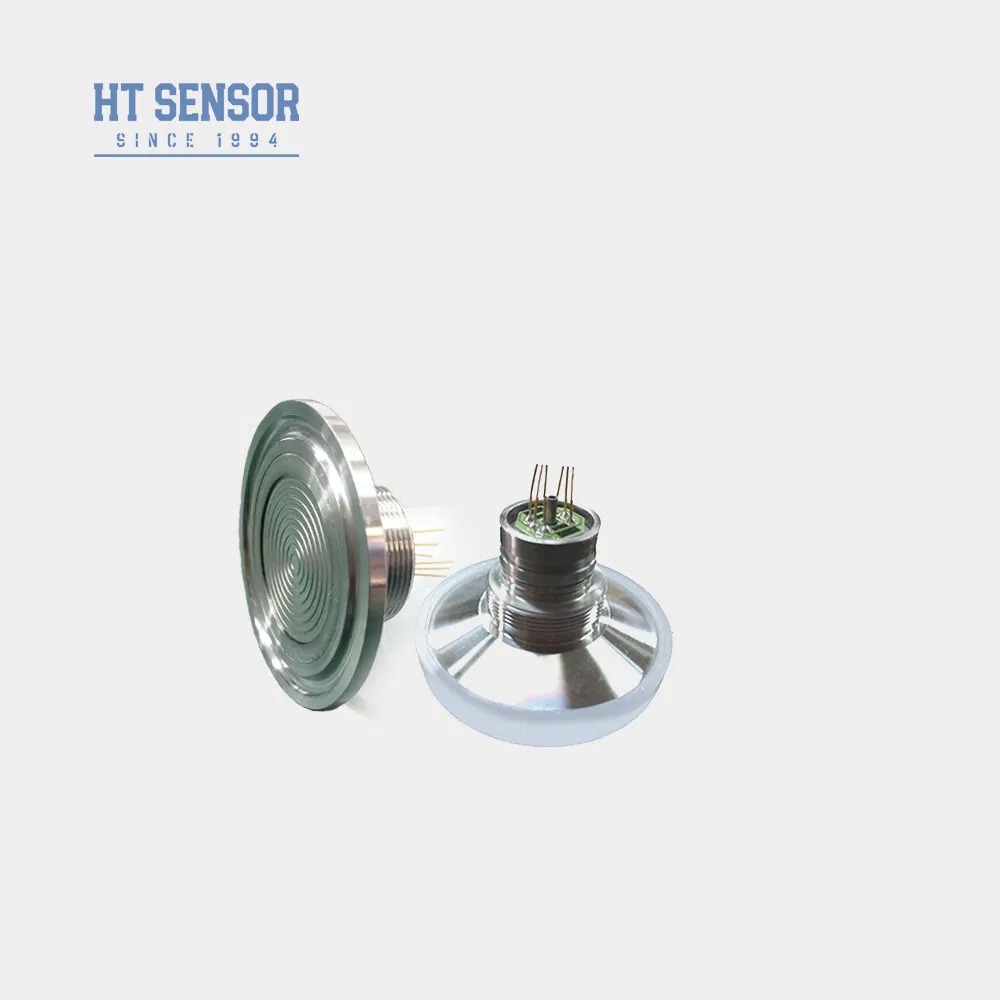

Sensor Tekanan Piezoresistif Silikon Diafragma Besar HT-IQ 50.4mm

HT-IQ adalah sensor tekanan diafragma rata yang menampilkan chip silikon difusi yang sangat stabil. Tekanan ditransmisikan ke chip sensitif melalui diafragma baja tahan karat dan minyak silikon yang disegel, memastikan chip sensitif tidak pernah bersentuhan langsung dengan media yang diukur. Struktur diafragma datar produk ini menawarkan kemudahan pembersihan dan keandalan tinggi, menjadikannya ideal untuk aplikasi makanan, minuman, farmasi, dan kebersihan.

Fitur Produk

Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
Sirkuit film tebal untuk kompensasi suhu yang presisi dan koreksi titik nol
Keandalan, pengulangan, dan stabilitas yang luar biasa
Struktur diafragma rata untuk memudahkan pembersihan dan perawatan

Aplikasi

Mengukur tekanan gas dan cairan non-korosif dengan kompatibilitas baja tahan karat 316L
Industri pengolahan makanan dan minuman
Sistem kontrol proses industri
Manufaktur dan pemrosesan farmasi

Kinerja Listrik

Catu Daya: ≤2mA DC (Khas 1.5mA DC)
Impedansi Masukan: 2.5KΩ~6KΩ
Impedansi Keluaran: 2.5KΩ~6KΩ
Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm

Parameter Kinerja

Parameter	Typ	Maks	Satuan
Rentang Pengukuran	Gauge(G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Absolute(A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Sealed(S)	3500KPaS
NonLinearity	±0.15	±0.3	%F.S
Repeatability	0.05	0.1	%F.S
Hysteresis	0.05	0.1	%F.S
Zero Offset Output	0±1	0±2	mV
Full Scale Output (≤20KPa)	50±10	50±30	mV
Full Scale Output (≥35kPa)	100±10	100±30	mV
Zero Offset Temp. Drift (≤20KPa)	±1	±2	%F.S
Zero Offset Temp. Drift (≥35kPa)	±0.5	±1	%F.S
Full Scale Temp. Drift (≤20KPa)	±1	±2	%F.S
Full Scale Temp. Drift (≥35kPa)	±0.5	±1	%F.S
Compensated Temp. (≤20KPa)	0~50 ºC
Compensated Temp. (≥35kPa)	0~70 ºC
Suhu Pengoperasian	-20~80 ºC
Suhu Penyimpanan	-40~125 ºC
Overload yang Diizinkan	Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa
Tekanan Pecah	5X skala penuh
Stabilitas Jangka Panjang	0.2 % F.S/Tahun
Material Diafragma	316L
Resistansi Isolasi	≥200MΩ 100VDC
Getaran	Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Guncangan	100g, 11ms
Waktu Respons	≤1ms
Segel O-ring	Karet nitril atau karet Fluoro
Media Pengisi	Minyak Silikon
Berat	~150g

Parameter diuji dalam kondisi berikut: 1.5mA @25°C

Konstruksi Garis Besar

Koneksi Listrik dan Kompensasi

Contoh Seleksi

Tips Pemesanan

Pastikan kesesuaian yang tepat antara ukuran inti dan rumah pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
Selama perakitan rumah, pertahankan keselarasan vertikal dan berikan tekanan yang merata untuk menghindari kemacetan atau kerusakan pada pelat kompensasi

Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan rumah (316L), berikan instruksi khusus saat memesan
Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan akibat deformasi atau penusukan
Jaga agar port tekanan inti tekanan pengukur tetap terbuka ke atmosfer dan cegah masuknya air, uap air, atau media korosif
Lihat label pada inti sebenarnya untuk setiap perubahan konfigurasi pin lead

Pertanyaan yang Sering Diajukan

Apa saja fitur dari pemancar sensor tekanan Anda?

Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.

Bisakah saya menyesuaikan spesifikasi khusus?

Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.

Berapa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu memenuhi pesanan skala besar. Hubungi tim penjualan kami terlebih dahulu untuk penjadwalan produksi dan pengiriman.

Berapa periode pengiriman yang khas?

5-8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.

Bagaimana harga produknya? Ada diskon?

Harga yang kompetitif dengan diskon tersedia untuk pesanan massal atau mitra jangka panjang.

Apa garansi produk Anda? Dan layanan purna jual?

Garansi 24 bulan setelah pengiriman. Dukungan purna jual merespons dalam waktu 24 jam, dengan instruksi jaringan PC jarak jauh tersedia.
