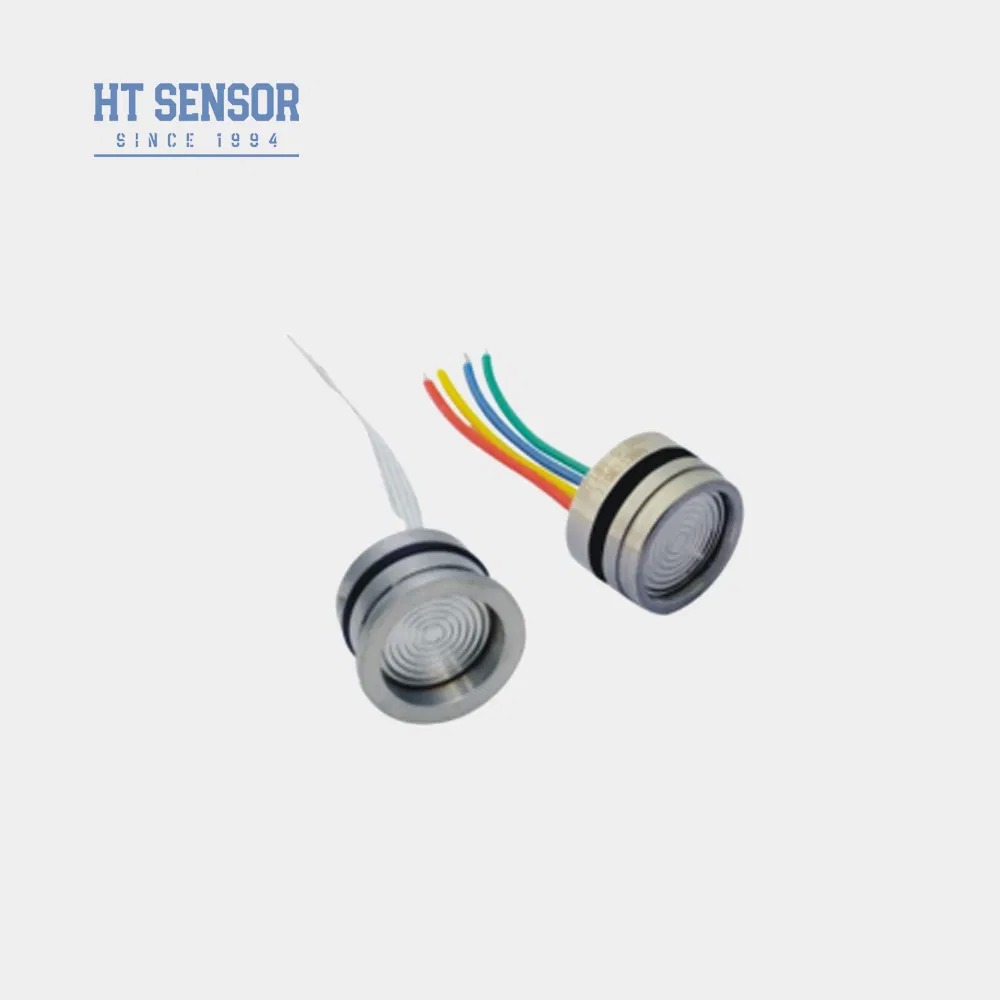

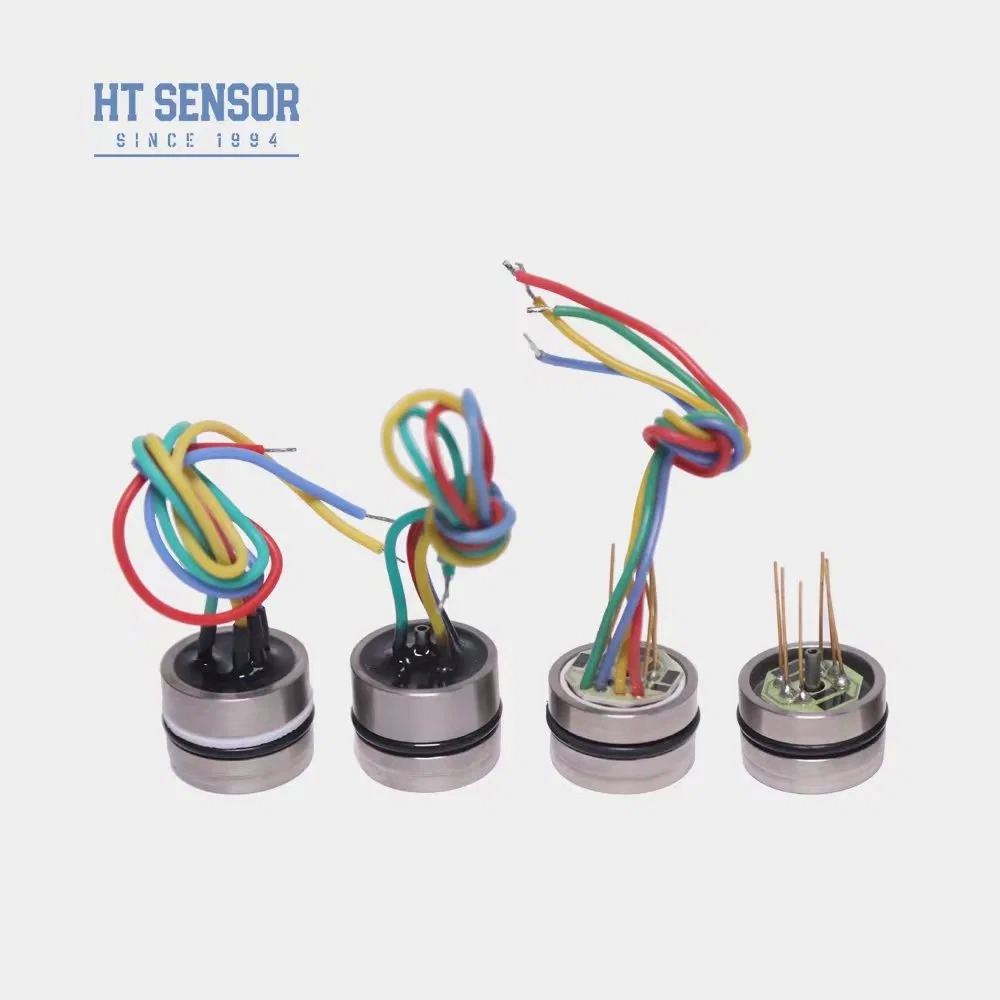

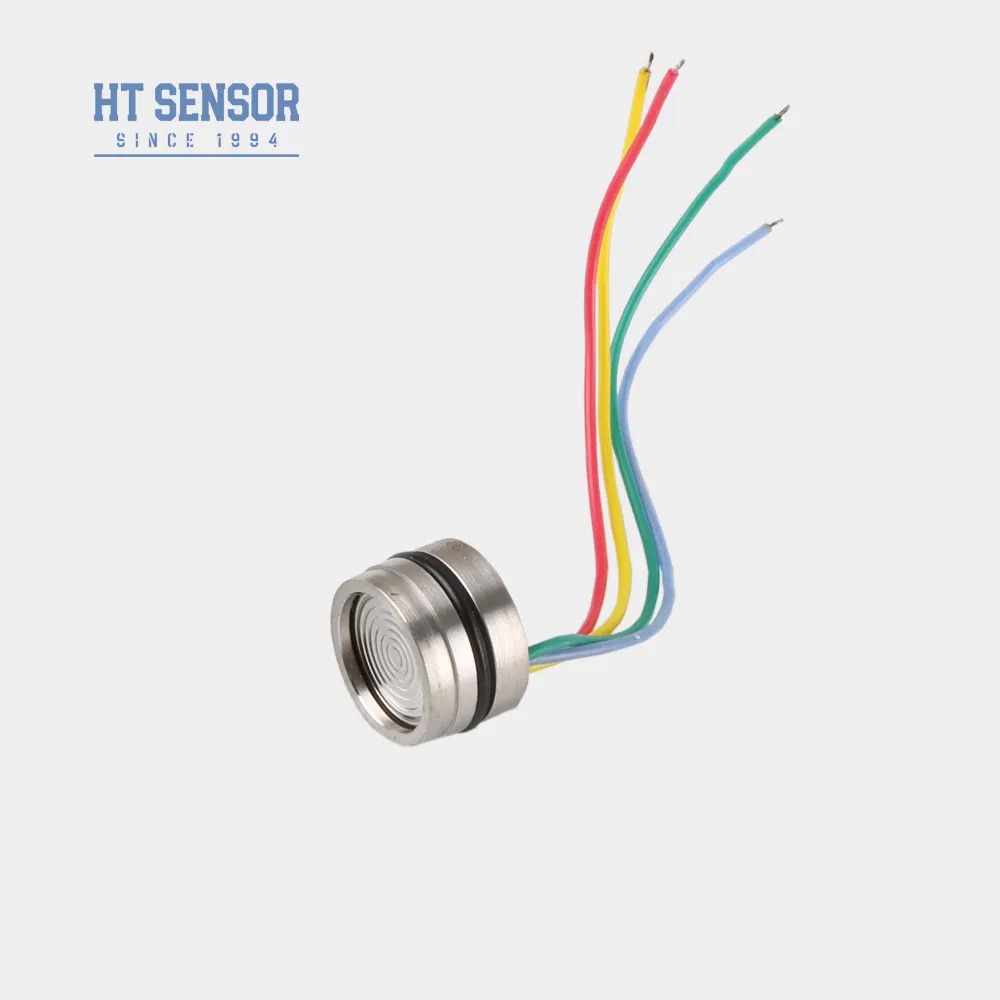

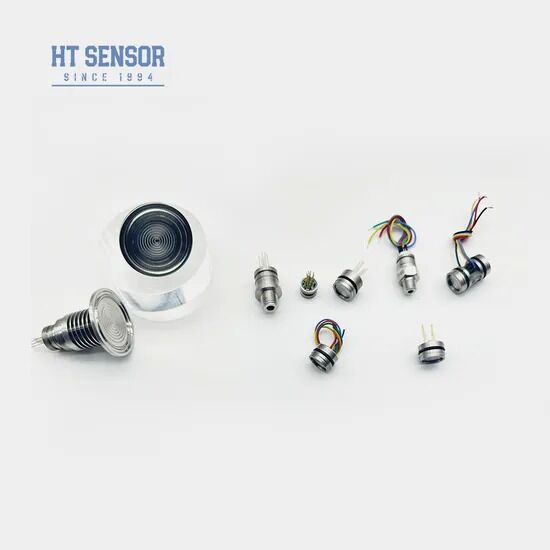

Sensor Tekanan Piezoelektrik Silikon Bertenaga 19mm 10VDC untuk Sensor Tingkat Udara dan Cairan
Product Details
| Model TIDAK.: | HT19V | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Proses Produksi: | Integrasi | Bahan: | Baja Tahan Karat |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Kompensasi Temp.: | 0~70 derajat Celcius |
| Tipe Tekanan: | G/A/S | Keluaran: | 10mv/V |
| Diameter: | 19mm | Catu Daya: | ≤10VDC |
| Menyoroti |
Sensor Tekanan Silikon 19mm,Sensor piezoelektrik bertenaga 10VDC,sensor tekanan udara dan cairan |
||
Product Description
- Rangkaian film tebal untuk kompensasi suhu dan koreksi offset nol
- Keandalan tinggi dan stabilitas yang sangat baik
- Catu daya tegangan konstan dengan output standar
- Pengukuran tekanan gas dan cairan non-korosif dengan kompatibilitas baja tahan karat 316L
- Sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Catu Daya: ≤10VDC
- Output Tegangan Mode Umum: 50% dari input (tipikal)
- Impedansi Input: 4KΩ~20KΩ
- Impedansi Output: 2.5KΩ~6KΩ

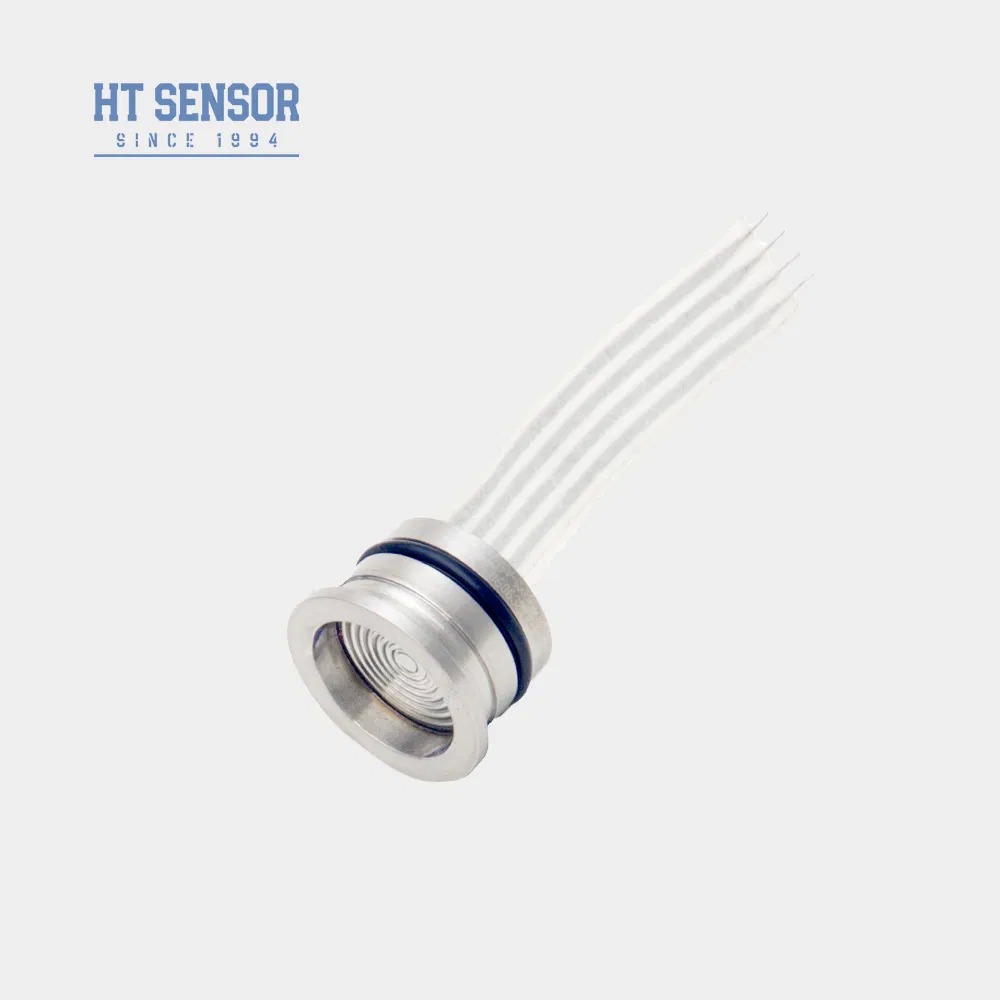

- Koneksi Listrik: Kawat suhu tinggi 100mm, kabel pita
| Rentang Pengukuran | Gauge (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| Absolut (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Tertutup (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| Parameter | Tip | Maks | Satuan |
|---|---|---|---|
| NonLinearitas | ±0.15 | ±0.3 | %F.S |
| Keterulangan | 0.05 | 0.1 | %F.S |
| Histeresis | 0.05 | 0.1 | %F.S |
| Output Offset Nol | 0±1 | 0±2 | mV |
| Output Skala Penuh (≤20KPa) | 50±1 | 50±2 | mV |
| Output Skala Penuh (≥35kPa) | 100±1 | 100±2 | mV |
| Hanyutan Suhu Offset Nol (≤20KPa) | ±1 | ±2.5 | %F.S |
| Hanyutan Suhu Offset Nol (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Hanyutan Suhu Skala Penuh (≤20KPa) | ±1 | ±2 | %F.S |
| Hanyutan Suhu Skala Penuh (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Suhu Kompensasi (≤20KPa) | 0~50 | ºC | |
| Suhu Kompensasi (≥35kPa) | 0~70 | ºC | |
| Suhu Operasi | -20~80 | ºC | |
| Suhu Penyimpanan | -40~125 | ºC | |
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||
| Tekanan Pecah | 5X skala penuh | ||
| Stabilitas Jangka Panjang | 0.2 % F.S/Tahun | ||
| Material Diafragma | 316L | ||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Guncangan | 100g, 11ms | ||
| Waktu Respons | ≤1ms | ||
| Segel O-ring | Karet nitril atau karet Fluoro | ||
| Media Pengisi | Minyak Silikon | ||
| Berat | ~28g | ||
- Pastikan kesesuaian yang tepat antara ukuran inti dan rumah pemancar untuk kekedapan udara yang diperlukan
- Sejajarkan rumah secara vertikal dan berikan tekanan yang merata selama perakitan untuk menghindari kerusakan pelat kompensasi
- Berikan instruksi khusus saat memesan jika media yang diukur tidak kompatibel dengan bahan diafragma 316L
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan
- Jaga agar port tekanan pengukur tetap terbuka ke atmosfer dan cegah masuknya air, uap, atau media korosif
- Rujuk label inti aktual untuk setiap perubahan timah pin
Product Highlights
Sensor tekanan piezoresistif silikon HT19V 19mm untuk pengukuran gas/cair. Dilengkapi baja tahan karat 316L, peringkat IP65, stabilitas tinggi, dan opsi khusus. Ideal untuk kompresor udara, pendinginan, dan sistem kontrol proses.
