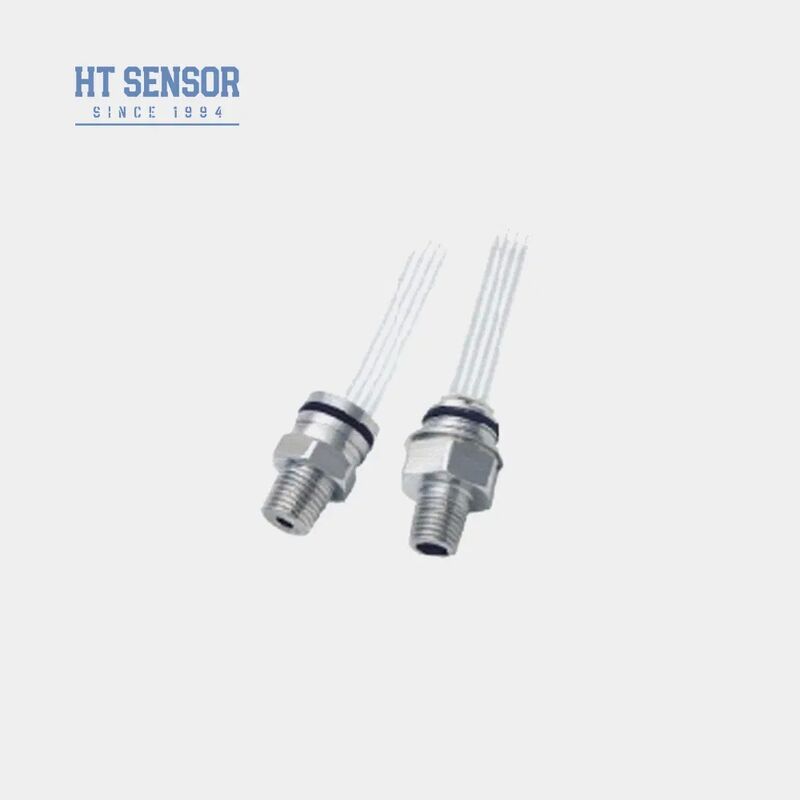

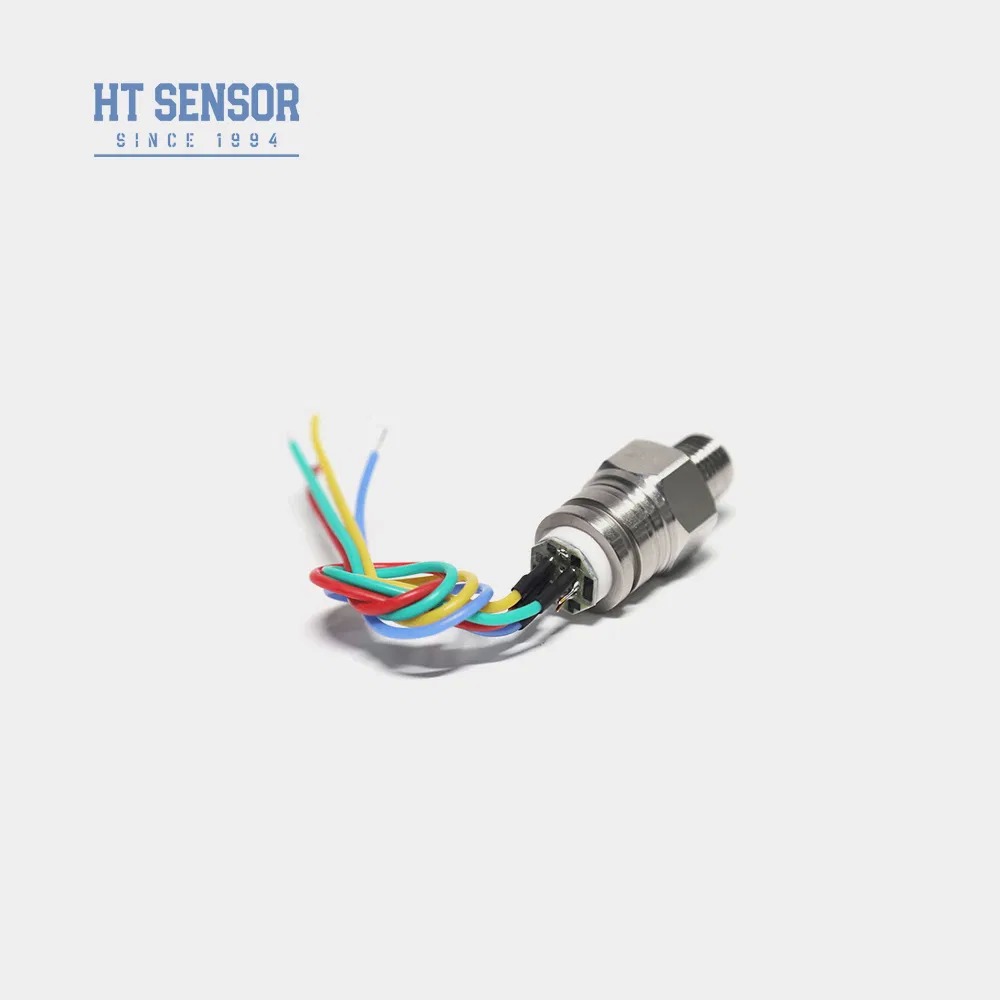

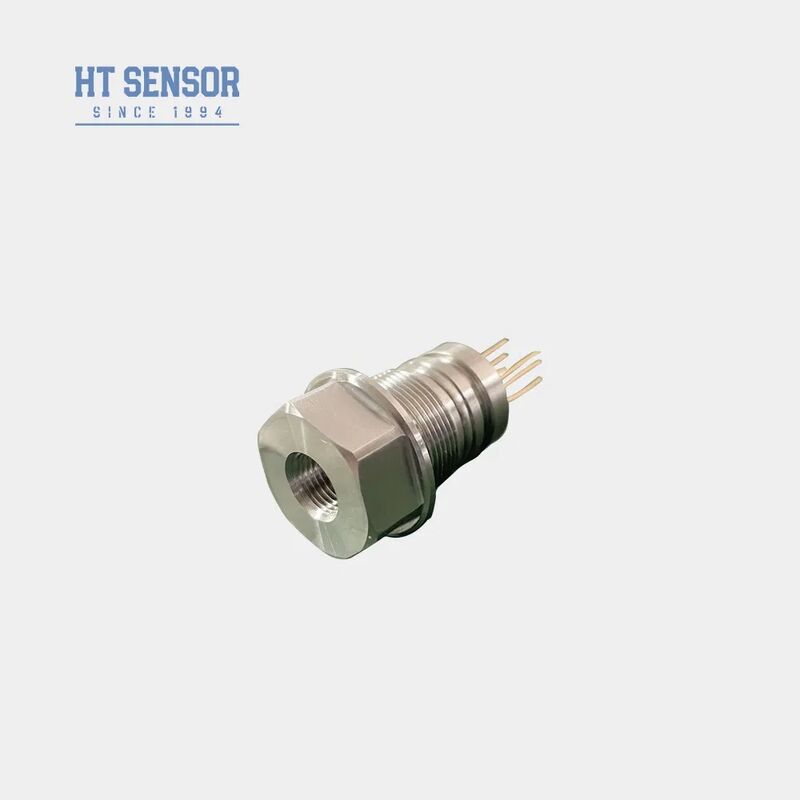

Sensor Tekanan Cairan Mini G1/4 Berulir 10VDC, Transduser Sensor Level
Product Details
| Model TIDAK.: | HT30V | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Bahan: | Baja Tahan Karat | Jenis benang: | Disesuaikan |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Catu Daya: | 5-10VDC |
| Keluaran: | 10mv/V | Rentang Tekanan: | 0-10kpa~20mpa |
| Impedansi Masukan: | 4KΩ~20KΩ | Impedansi output: | 2.5kΩ ~ 6kΩ |
| Suhu Operasional: | -20 ~ 80oC | Suhu Penyimpanan: | -40~125ºC |
| Berat: | ~63g | ||
| Menyoroti |
Sensor tekanan cairan mini G1/4 10VDC,Transduser sensor level ulir G1/4,Sensor tekanan cairan mini dengan garansi |
||
Product Description
- Sirkuit film tebal untuk kompensasi suhu dan koreksi offset nol
- Keandalan tinggi dan stabilitas yang sangat baik
- Sumber daya tegangan konstan dengan output standar
- Pengukuran tekanan gas dan cairan yang tidak korosif dengan kompatibilitas baja tahan karat 316L
- Sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan: 4KΩ~20KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi listrik: kawat suhu tinggi 100mm, kabel pita
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parameter | Jenis | Maksimal | Satuan |
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0 ± 2 | mV |
| Output skala penuh (≤20KPa) | 50 ± 1 | 50 ± 2 | mV |
| Output skala penuh (≥35kPa) | 100 ± 1 | 100 ± 2 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S |
| Zero Offset Temp. Drift (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Pergeseran suhu skala penuh (≤20KPa) | ± 1 | ± 2 | % F.S |
| Pergeseran suhu skala penuh (≥ 35 kPa) | ± 0.8 | ± 1.5 | % F.S |
| Temp Kompensasi (≤20KPa) | 0 ~ 50 | oC | |
| Temp Kompensasi (≥ 35kPa) | 0 ~ 70 | oC | |
| Suhu operasi | -20 ~ 80 | oC | |
| Suhu penyimpanan | -40 ~ 125 | oC | |
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||
| Tekanan ledakan | 5X skala penuh | ||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |
| Bahan diafragma | 316L | ||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Kejutan | 100g, 11ms | ||
| Waktu Tanggapan | ≤1ms | ||
| Segel O-ring | Karet nitril atau karet fluoro | ||
| Penuh Medium | Minyak Silikon | ||
| Berat badan | ~ 63g | ||
- Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar untuk kedap udara yang diperlukan
- Selaraskan perumahan secara vertikal dan menerapkan tekanan yang sama selama perakitan untuk menghindari kerusakan
- Berikan instruksi khusus jika media yang diukur tidak kompatibel dengan bahan 316L
- Hindari menekan diafragma sensor dengan tangan atau benda tajam
- Menjaga port tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya kontaminan
- Referensi label inti yang sebenarnya untuk konfigurasi pin lead
- Apa fitur dari sensor tekanan pemancar Anda?
- Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
- Dapatkah saya menyesuaikan spesifikasi khusus?
- Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
- Apa kapasitas produksi Anda?
- Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
- Berapa jangka waktu pengiriman yang biasa?
- 5-8 hari kerja untuk model standar.
- Bagaimana harga produknya?
- Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
- Apa garansi produkmu? Dan layanan purna jual?
- Waktu garansi kami adalah 24 bulan setelah pengiriman, dan tim purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam.
Product Highlights
Sensor tekanan mini HT30V dengan daya 10VDC. Mengukur tekanan gas/cairan (0-10kPa~20MPa). Dilengkapi stabilitas tinggi, peringkat IP65, baja tahan karat 316L, dan opsi ulir khusus. Ideal untuk kontrol proses industri, pendinginan, dan kompresor udara.
