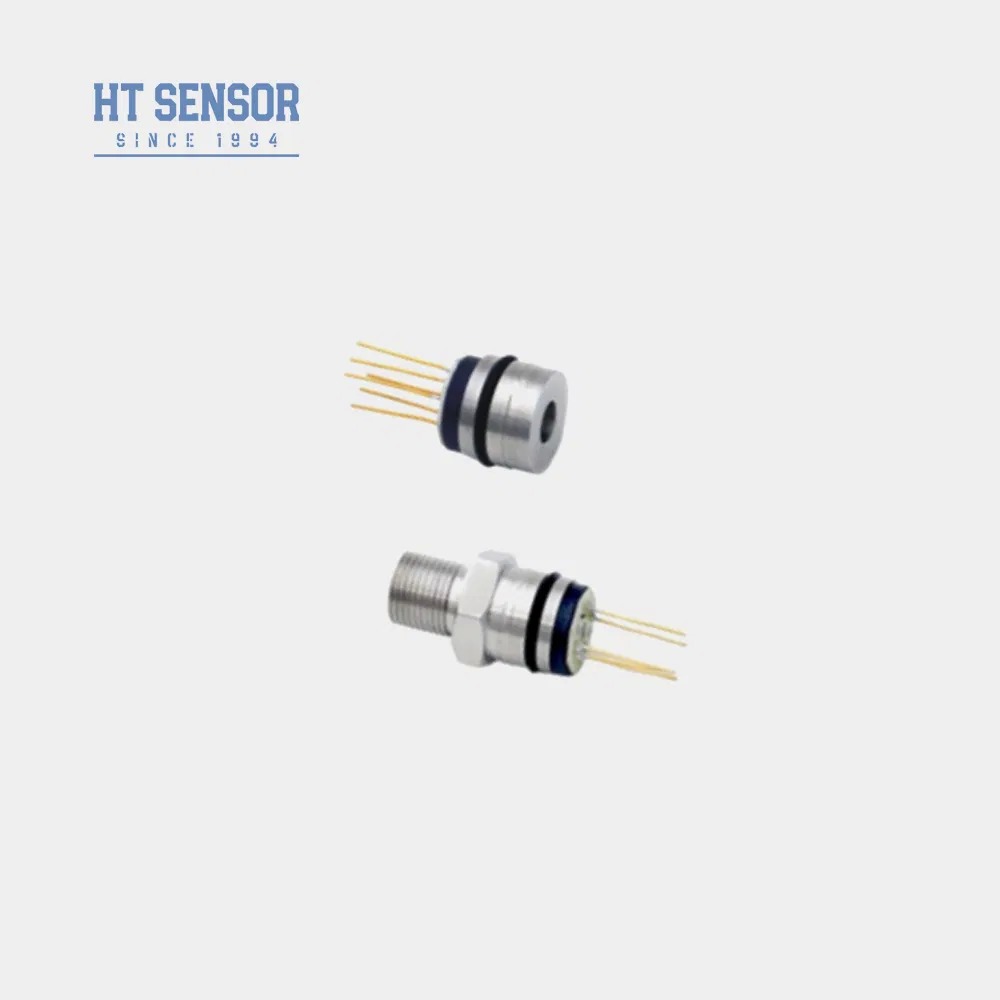

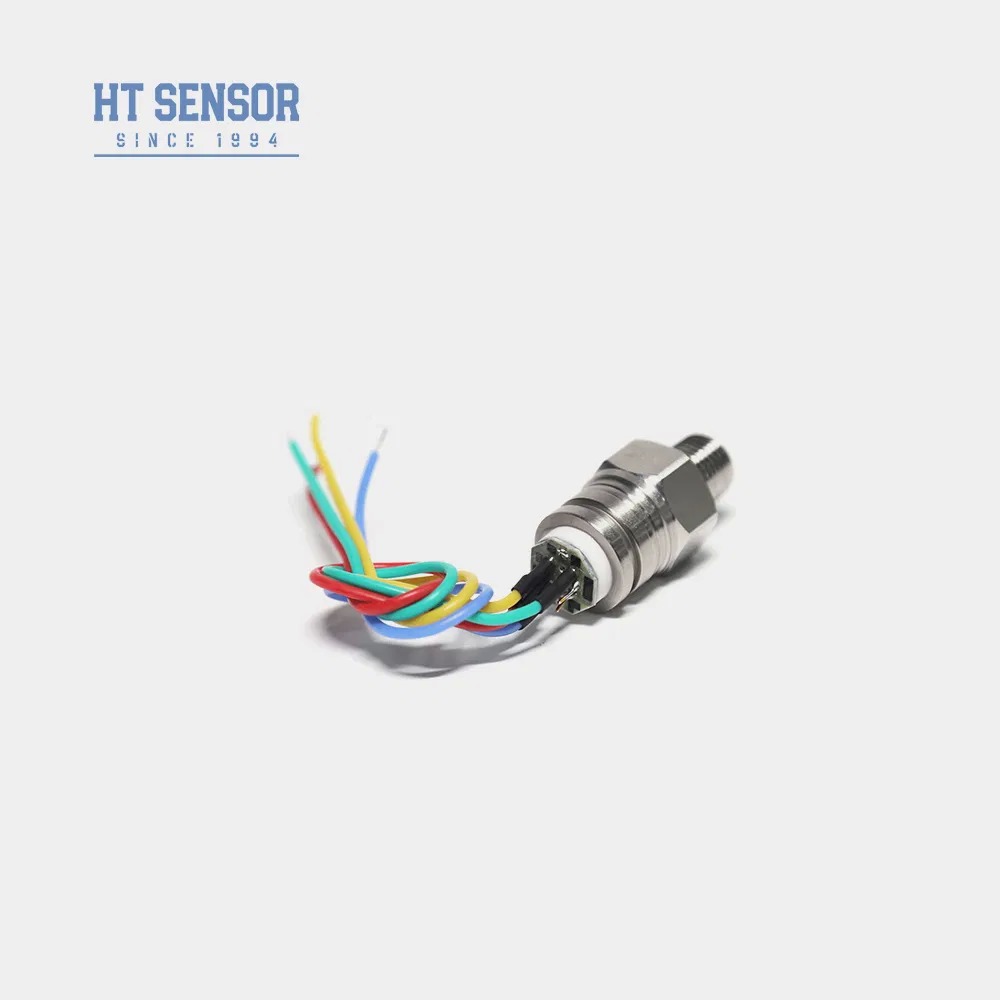

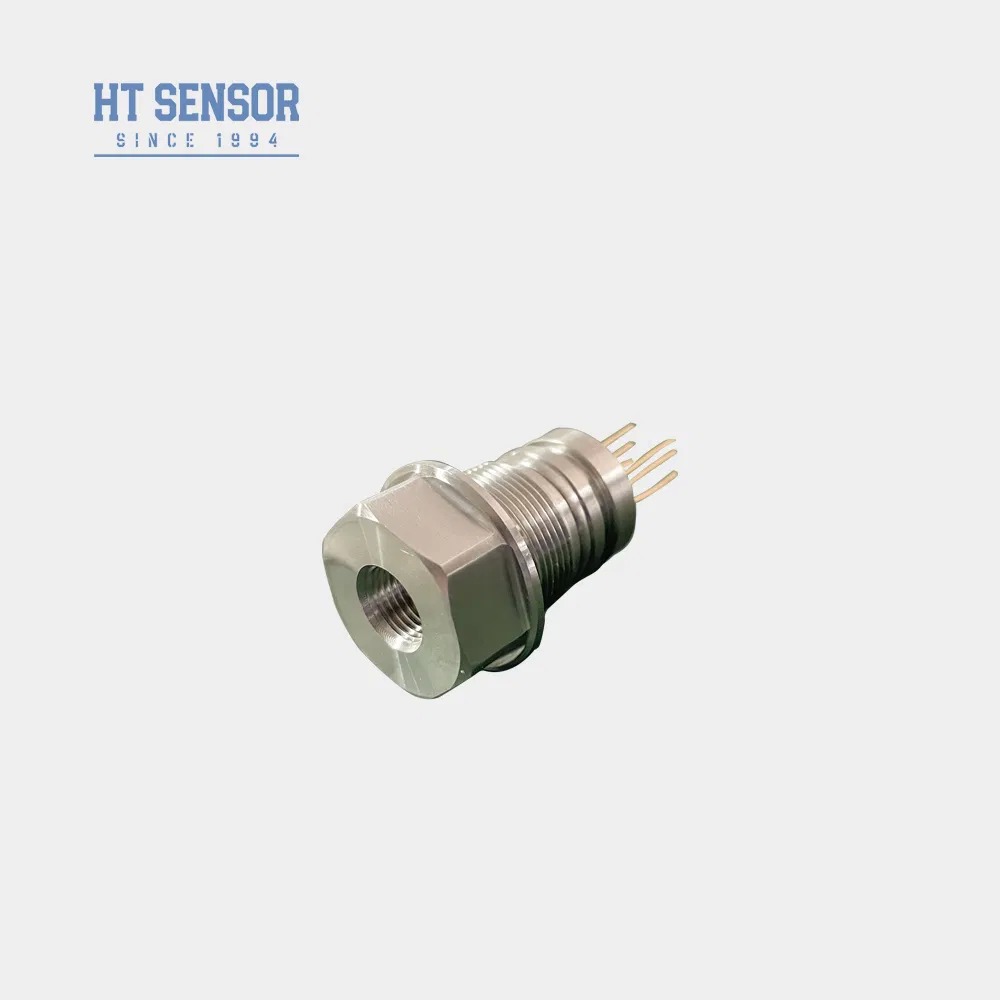

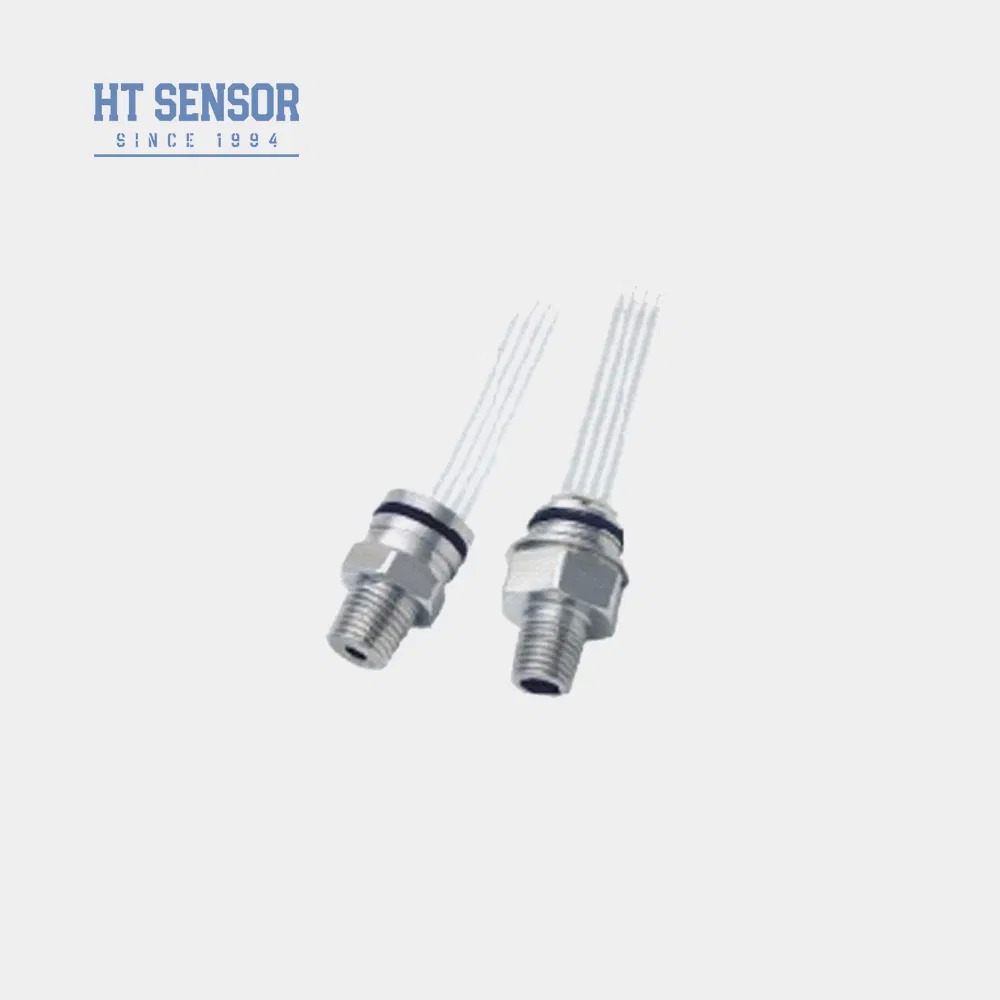

Pengaturan garis dengan Thread Integrated Pressure Sensor OEM Level Sensor
Product Details
| Model TIDAK.: | HT30 | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Proses Produksi: | Integrasi | Bahan: | Baja Tahan Karat |
| Jenis benang: | Disesuaikan | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Catu daya: | 10VDC 5VDC 1,5mA |
| Keluaran: | 10MV/V 100+-30MV | Bahan diafragma: | 316L |
| Suhu Operasional: | -20 ~ 80oC | Berat: | ~63g |
| Menyoroti |
sensor tekanan terintegrasi dengan benang,OEM sensor tingkat silikon,Sensor tekanan pengaturan jalur |
||
Product Description
- Menggunakan sirkuit film tebal untuk kompensasi suhu dan koreksi offset nol
- Keandalan tinggi dan stabilitas yang sangat baik
- Sumber daya tegangan konstan dengan output standar
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan kompatibilitas 316L stainless steel
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan: 4KΩ~20KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi listrik: kawat suhu tinggi 100mm, kabel pita
| Jangkauan pengukuran | Jenis | Nilai-nilai |
|---|---|---|
| Jangkauan Tekanan | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Disegel (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| NonLinearitas | ± 0.15 ± 0.3 ± % F.S | |
| Kemungkinan diulang | 0.05 ∙ 0.1 ∙ % F.S | |
| Hysteresis | 0.05 ∙ 0.1 ∙ % F.S | |
| Zero Offset Output | 0±1 ±2 ±2 mV | |
| Output Skala Penuh | ≤20KPa: 50±1 50±2 mV ≥35kPa: 100±1 |
|
| Zero Offset Temp. Drift | ≤20KPa: ±1 ±2.5 % F.S. ≥35kPa: ±0,8 ±1,5 % F.S |
|
| Skala penuh Temp. Drift | ≤20KPa: ±1 ±2 ±2 %F.S ≥35kPa: ±0,8 ±1,5 % F.S |
|
| Temp Kompensasi. | ≤20KPa: 0 ~ 50 oC ≥35kPa: 0~70 oC |
|
| Suhu operasi | -20~80 oC | |
| Suhu penyimpanan | -40 ~ 125 oC | |
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |
| Tekanan ledakan | 5X skala penuh | |
| Stabilitas jangka panjang | 0.2 % F.S/Tahun | |
| Bahan diafragma | 316L | |
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |
| Kejutan | 100g, 11ms | |
| Waktu Tanggapan | ≤1ms | |
| Segel O-ring | Karet nitril atau karet fluoro | |
| Penuh Medium | Minyak Silikon | |
| Berat badan | ~ 63g | |
- Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
- Selama perakitan perumahan, menjaga keselarasan vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi
- Jika media pengukuran tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), berikan instruksi khusus saat memesan
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan
- Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif
- Lihat label pada inti yang sebenarnya untuk setiap perubahan pin lead
Product Highlights
Sensor tekanan terintegrasi HT30V dengan diafragma baja tahan karat 316L untuk pengukuran gas/cair. Menampilkan stabilitas tinggi, peringkat IP65, opsi thread khusus, dan kemampuan OEM. Ideal untuk kompresor udara, pendinginan, dan sistem kontrol proses.
