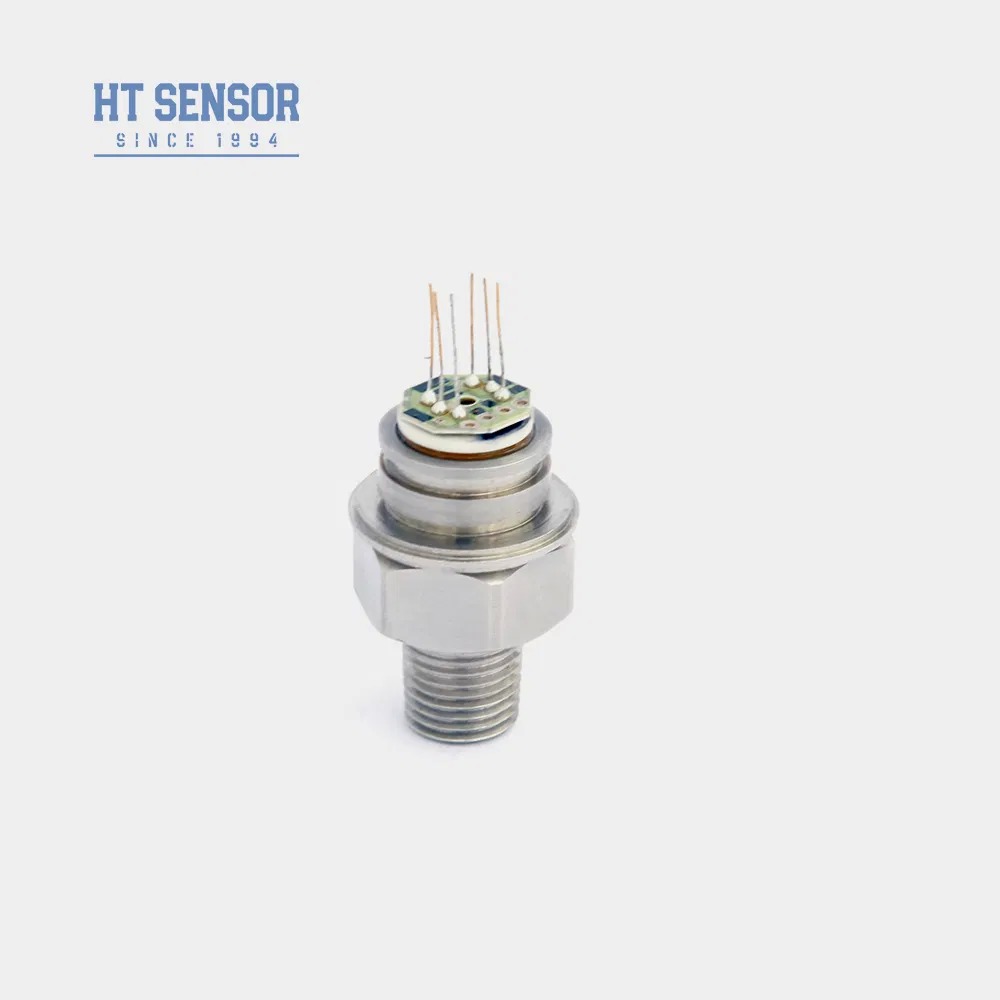

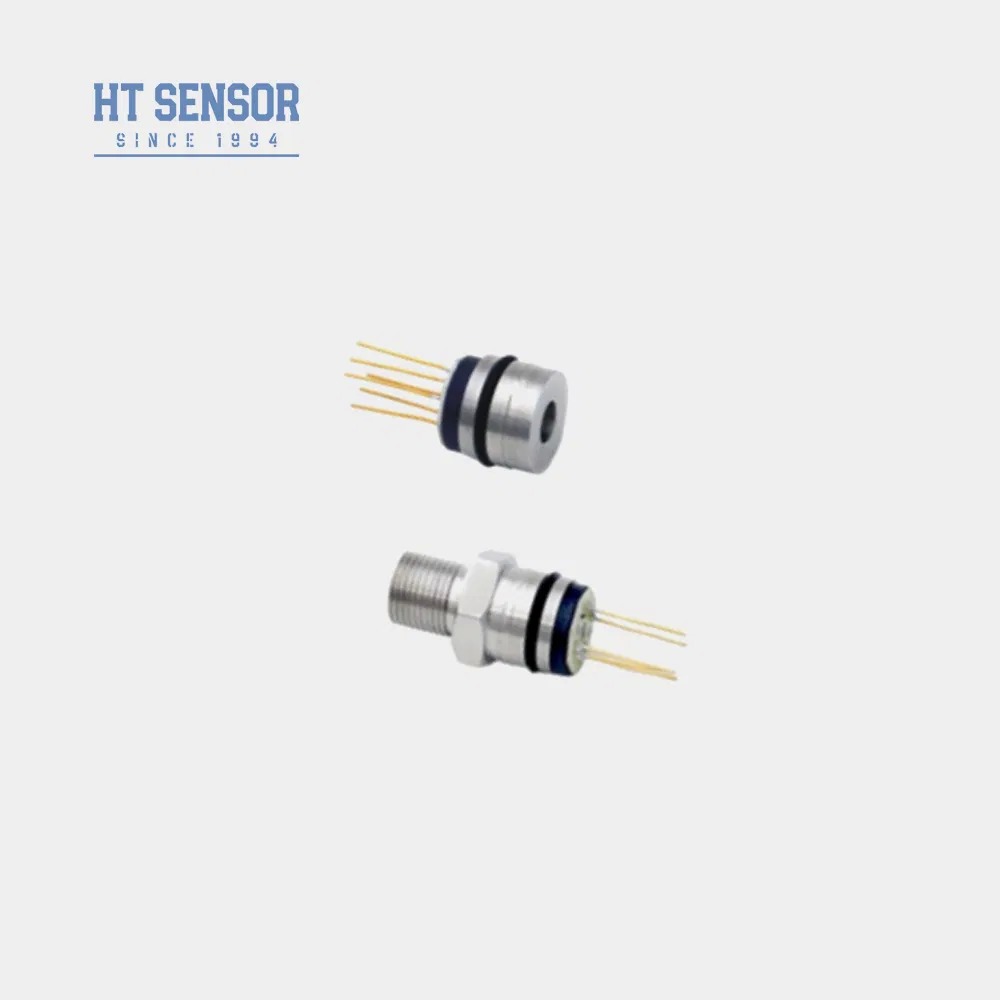

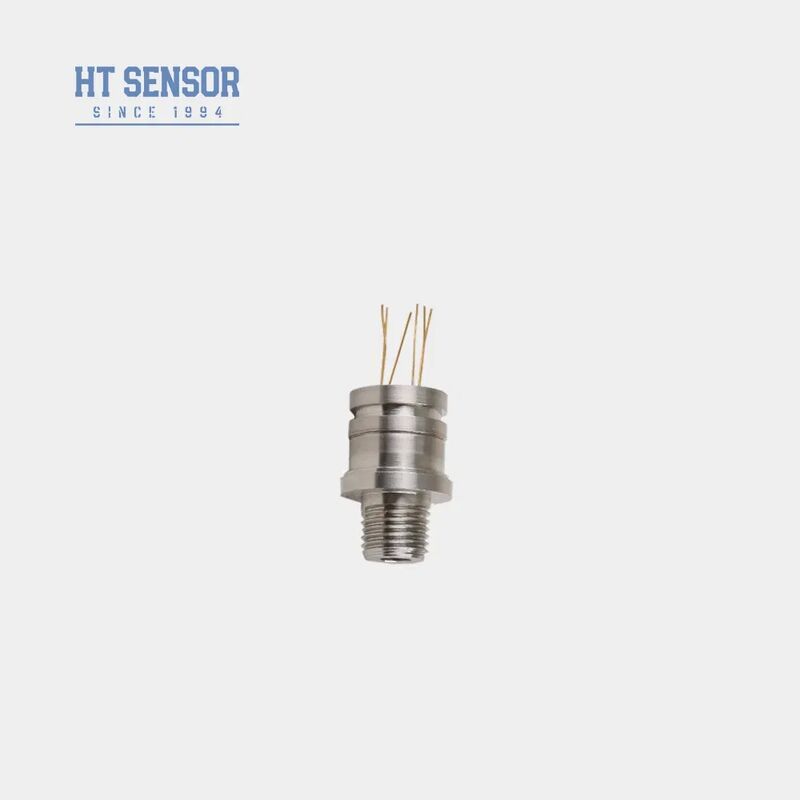

Baoji Hengtong HT30 G1/4 Ulir Sensor Tekanan Kustom
Product Details
| Model TIDAK.: | HT30 | Sinyal Keluaran: | Jenis analog MV |
|---|---|---|---|
| Bahan: | Baja Tahan Karat | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Peringkat IP: | IP65 |
| Kekuatan: | 1,5mA | Jangkauan: | 0-10kPa-40Mpa |
| Benang: | G1/4 dan seterusnya | Berat: | ~63g |
| Menyoroti |
Sensor tekanan ulir G1/4,Sensor level kustom,sensor tekanan silikon dengan garansi |
||
Product Description
- Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu yang tepat dan koreksi titik nol
- Berbagai opsi antarmuka benang tersedia untuk instalasi fleksibel
- Konstruksi las yang kompak memastikan keandalan dan daya tahan yang tinggi
- Pengendalian proses industri di sektor minyak bumi, kimia, metalurgi, energi, dan hidrologi
- Aplikasi industri maritim dan penerbangan
- Sistem kontrol hidraulik dan pneumatik
- Aplikasi kontrol dan pemantauan proses umum
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2,5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ

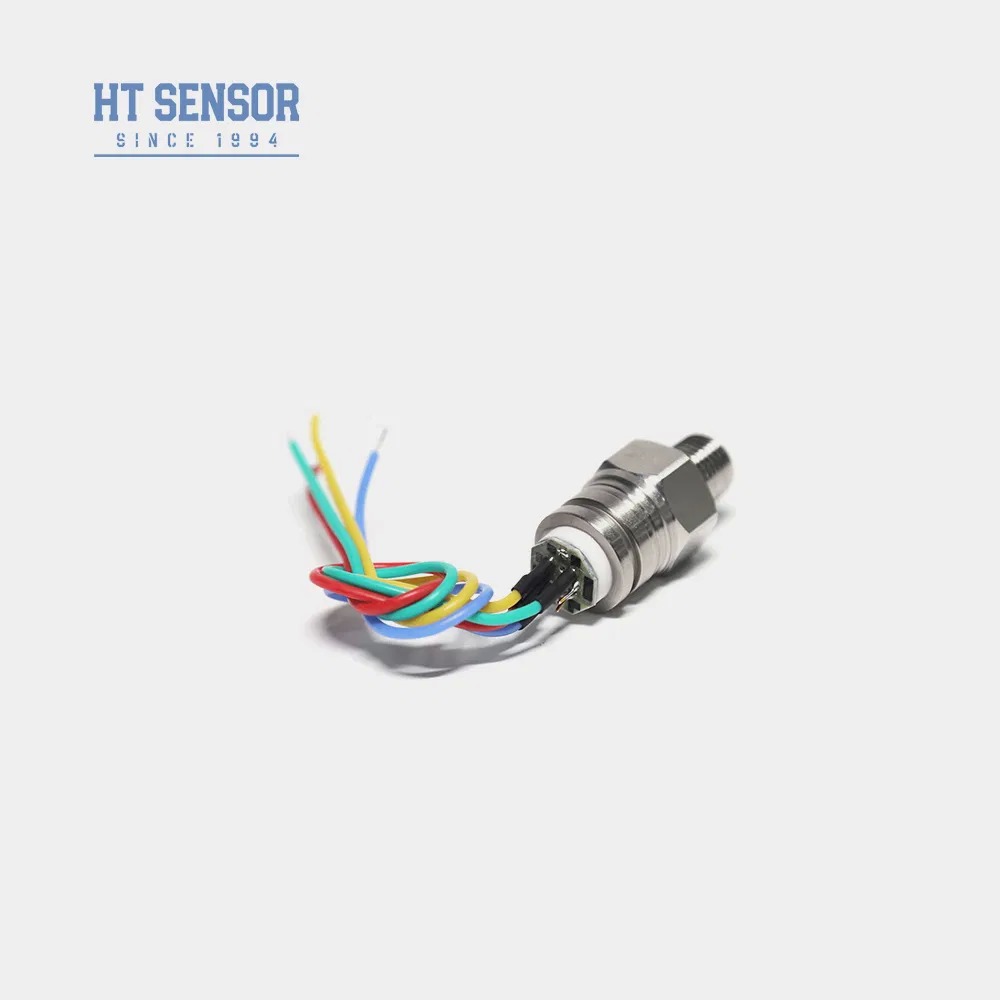

- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter | Jenis | Jenis | Maksimal | Satuan |
|---|---|---|---|---|
| Jangkauan pengukuran | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Disegel (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % F.S/Tahun | |||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100g, 11ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | ~ 63g | |||
- Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
- Selama perakitan perumahan, menjaga keselarasan vertikal dan menerapkan tekanan bahkan untuk mencegah jamming atau kerusakan pada plat kompensasi
- Tentukan persyaratan khusus saat memesan jika media yang diukur tidak kompatibel dengan diafragma 316L dan bahan rumah
- Hindari kontak dengan diafragma sensor dengan menggunakan tangan atau benda tajam untuk mencegah kerusakan dari deformasi atau tindikan
- Menjaga port tekanan pengukur terbuka untuk atmosfer dan mencegah air, uap air, atau media korosif dari memasuki ruang tekanan negatif
- Lihat label inti yang sebenarnya untuk setiap perubahan konfigurasi pin lead
Product Highlights
Sensor tekanan piezoresistif silikon HT30 dengan housing baja tahan karat 316L. Mengukur tekanan gas/cairan (0-10kPa-20MPa), diberi peringkat IP65. Presisi tinggi (±0,3% FS), desain las yang ringkas. Benang yang dapat disesuaikan (G1/4 dll) dan OEM/ODM tersedia.
