Elemen Probe Tekanan Baja Tahan Karat untuk Sensor Sel Sensor Tekanan
Product Details
| Model TIDAK.: | HT30 | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Bahan: | Baja Tahan Karat | Jenis kabel: | Empat Kawat |
| Media Ukur: | Gas dan cair | Peringkat IP: | IP65 |
| Catu Daya: | 1,5mA | Jangkauan: | 0~10KPa~40Mpa |
| Suhu Operasional: | -20 ~ 80oC | Berat: | ~63g |
| Menyoroti |
probe tekanan baja tahan karat,elemen sel sensor tekanan,probe sensor level silikon |
||
Product Description

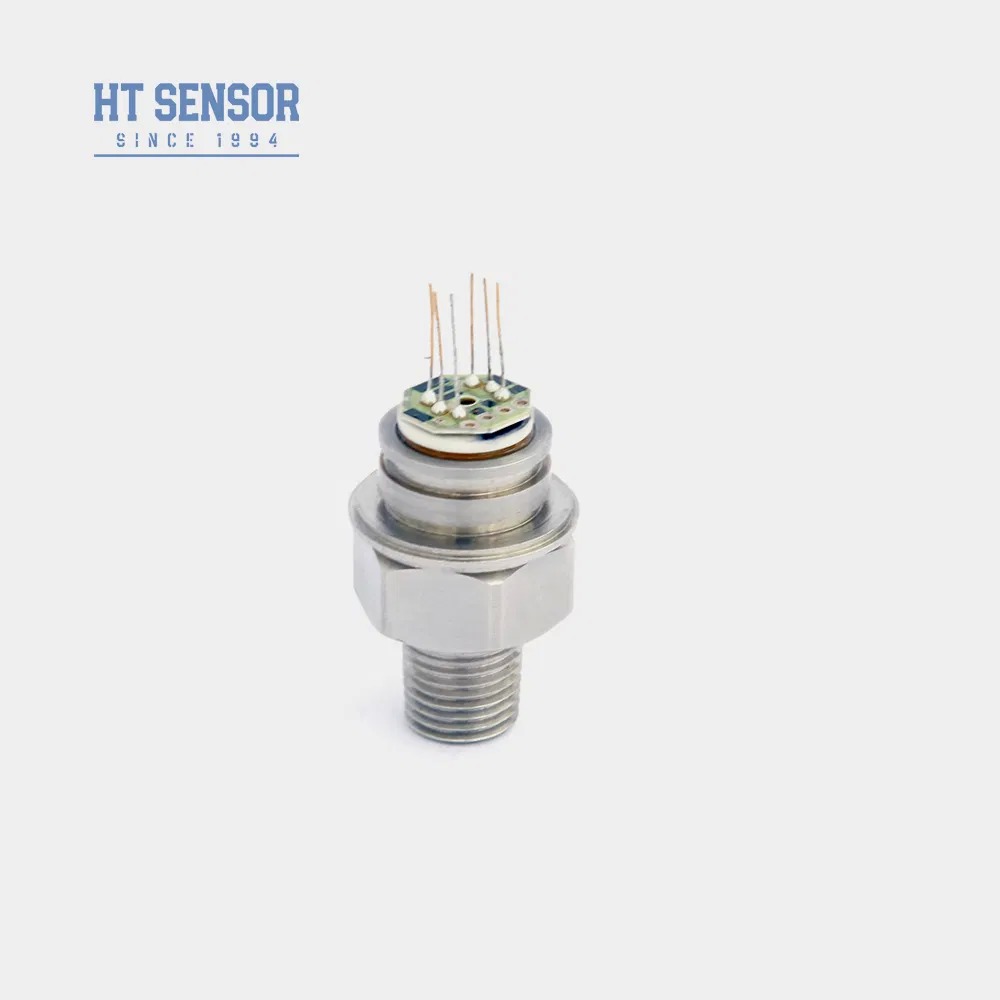

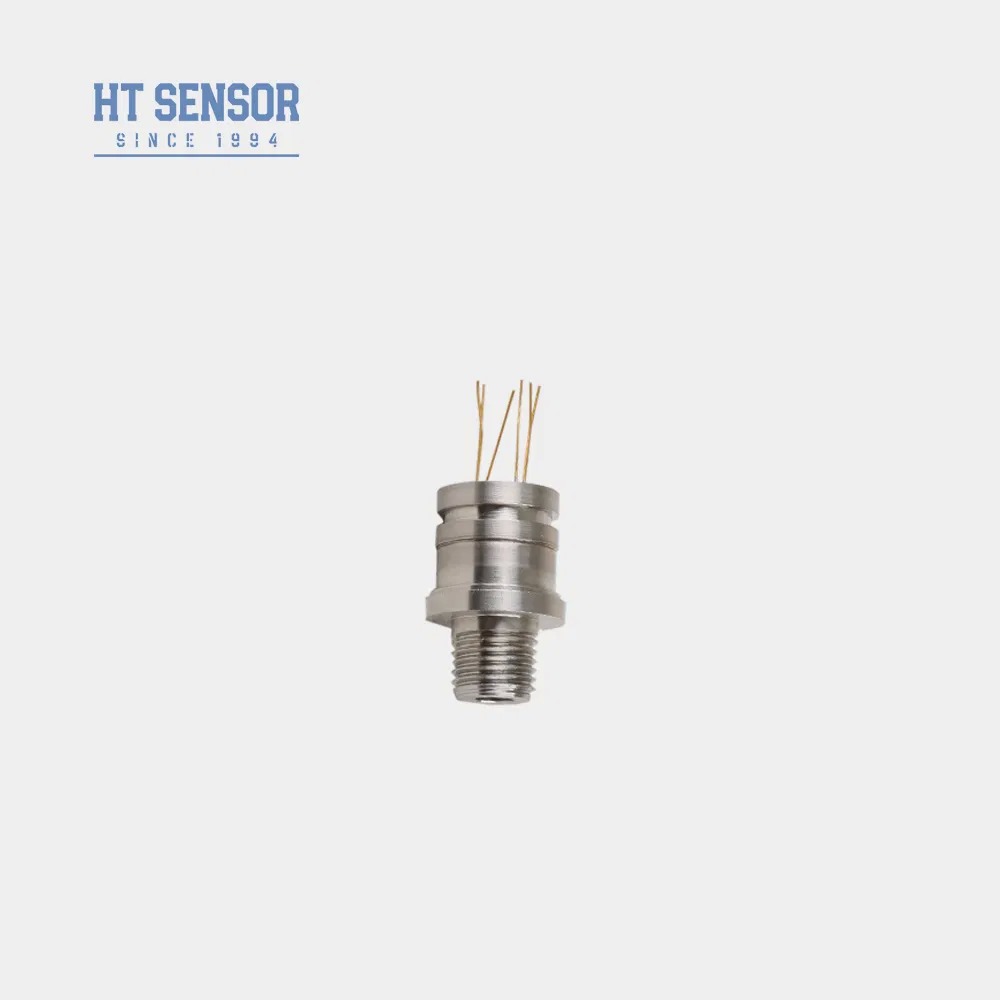

Sensor tekanan piezoresistif silikon HT30 adalah elemen silikon difusi yang sangat stabil yang menggunakan efek piezoresistif untuk mengukur tekanan cairan dan gas. Menampilkan konstruksi yang dilas dengan ulir standar dan tanpa penyegelan O-ring, sensor ini menawarkan keandalan yang luar biasa di berbagai aplikasi.
- Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu yang presisi dan koreksi titik nol
- Beberapa opsi antarmuka ulir tersedia
- Konstruksi las yang ringkas untuk keandalan dan daya tahan yang tinggi
- Situs proses industri: minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
- Industri kelautan dan penerbangan
- Sistem kontrol hidrolik dan pneumatik
- Aplikasi kontrol proses
- Catu Daya: ≤2mA DC (Khas 1.5mA DC)
- Impedansi Input: 2.5KΩ~6KΩ
- Impedansi Output: 2.5KΩ~6KΩ

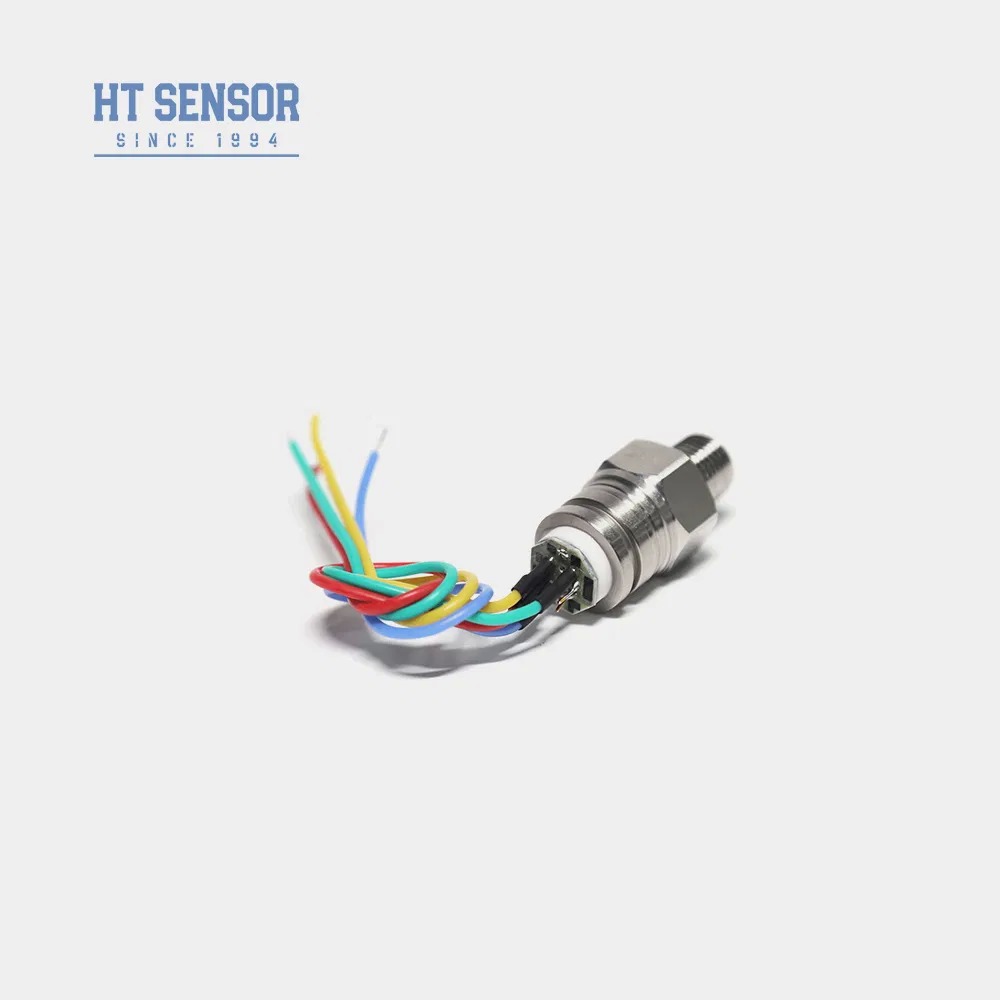

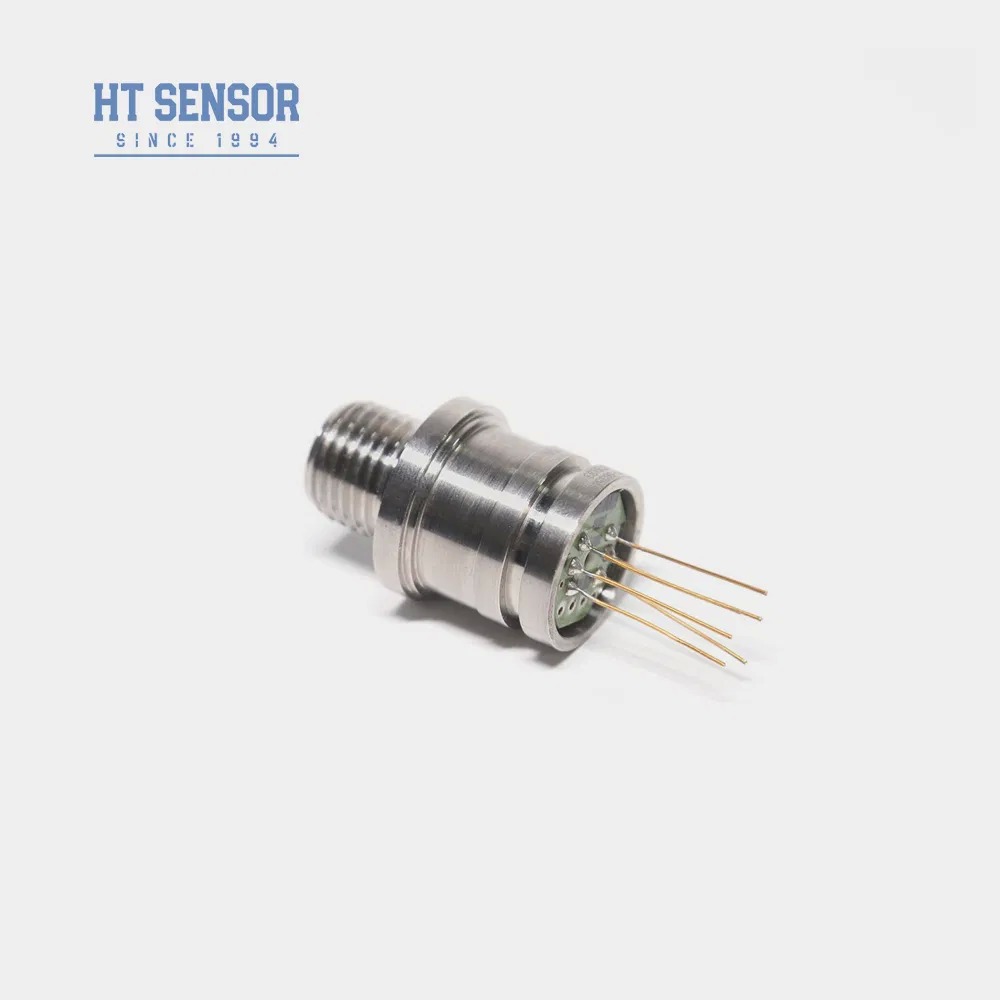

- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter | Typ | Maks | Satuan |
|---|---|---|---|
| NonLinearitas | ±0.15 | ±0.3 | %F.S |
| Keterulangan | 0.05 | 0.1 | %F.S |
| Histeresis | 0.05 | 0.1 | %F.S |
| Output Offset Nol | 0±1 | 0±2 | mV |
| Output Skala Penuh (≤20KPa) | 50±10 | 50±30 | mV |
| Output Skala Penuh (≥35kPa) | 100±10 | 100±30 | mV |
| Drift Suhu Offset Nol (≤20KPa) | ±1 | ±2 | %F.S |
| Drift Suhu Offset Nol (≥35kPa) | ±0.5 | ±1 | %F.S |
| Drift Suhu Skala Penuh (≤20KPa) | ±1 | ±2 | %F.S |
| Drift Suhu Skala Penuh (≥35kPa) | ±0.5 | ±1 | %F.S |
| Suhu Kompensasi (≤20KPa) | 0~50 | - | ºC |
| Suhu Kompensasi (≥35kPa) | 0~70 | - | ºC |
| Suhu Pengoperasian | -20~80 | - | ºC |
| Suhu Penyimpanan | -40~125 | - | ºC |
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||
| Tekanan Pecah | 5X skala penuh | ||
| Stabilitas Jangka Panjang | 0.2% F.S/Tahun | ||
| Material Diafragma | 316L | ||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Guncangan | 100g,11ms | ||
| Waktu Respons | ≤1ms | ||
| Segel O-ring | Karet nitril atau karet Fluoro | ||
| Media Pengisi | Minyak Silikon | ||
| Berat | ~63g | ||
Parameter diuji di bawah: 1.5mA @ 25°C
Gauge (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolut (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Tertutup (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Pastikan kesesuaian yang tepat antara ukuran inti dan rumah pemancar untuk kekedapan udara yang diperlukan
- Sejajarkan rumah secara vertikal selama perakitan dan berikan tekanan yang merata untuk menghindari kerusakan pelat kompensasi
- Berikan instruksi khusus saat memesan jika media yang diukur tidak kompatibel dengan bahan diafragma 316L
- Hindari kontak dengan diafragma sensor menggunakan tangan atau benda tajam untuk mencegah kerusakan
- Jaga agar port tekanan pengukur tetap terbuka ke atmosfer dan cegah masuknya air, uap, atau media korosif
- Lihat label inti sebenarnya untuk setiap perubahan konfigurasi pin lead
- Apa saja fitur dari pemancar sensor tekanan Anda?
- Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
- Bisakah saya menyesuaikan spesifikasi khusus?
- Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.
- Berapa kapasitas produksi Anda?
- Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman.
- Berapa periode pengiriman yang khas?
- 5~8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.
- Bagaimana harga produk? Ada diskon?
- Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
- Apa garansi produk Anda? Dan layanan purna jual?
- Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menanggapi pertanyaan Anda dalam 24 jam, instruksi jarak jauh melalui jaringan PC selalu tersedia.
Product Highlights
Elemen probe tekanan baja tahan karat HT30 menawarkan stabilitas tinggi (0,1%FS/tahun) dengan diafragma paduan 316L/titanium. Berperingkat IP65, mengukur gas/cairan hingga 20MPa. Opsi yang dapat disesuaikan tersedia untuk aplikasi industri termasuk sistem minyak bumi, kimia, dan hidrolik.
