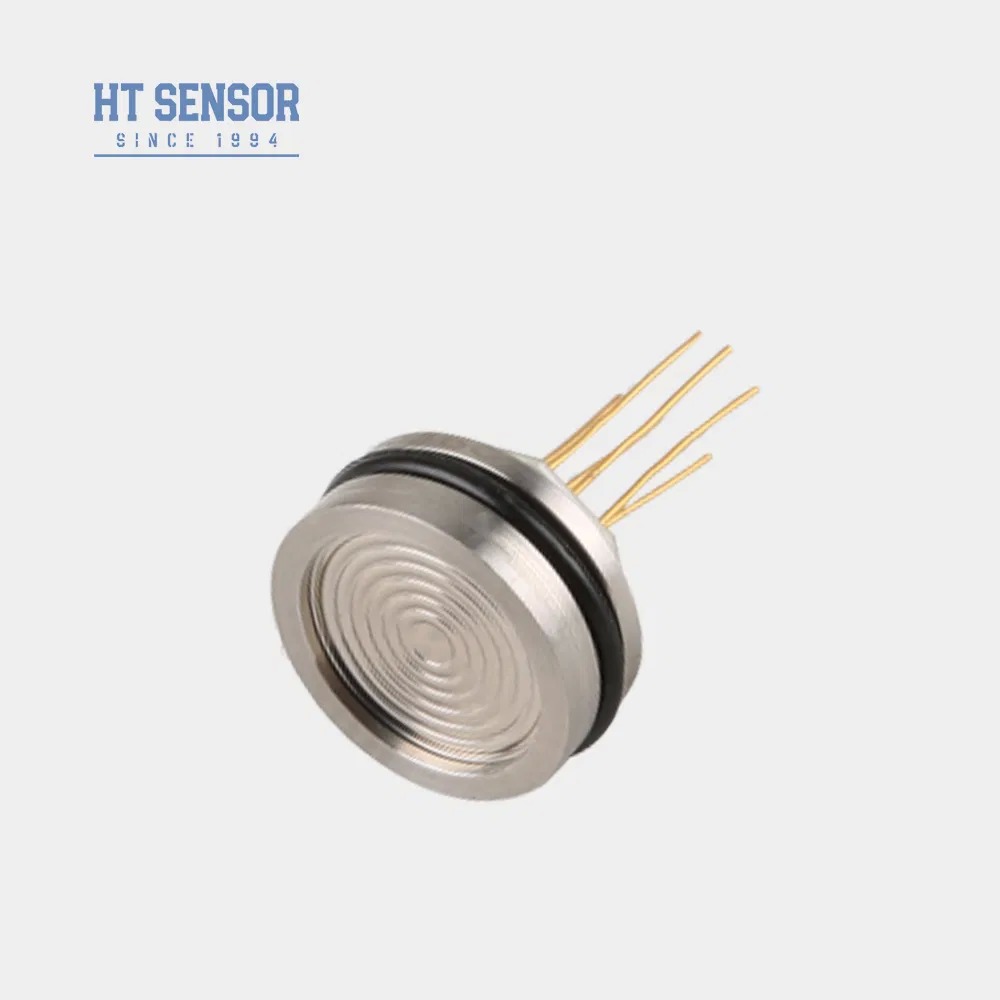

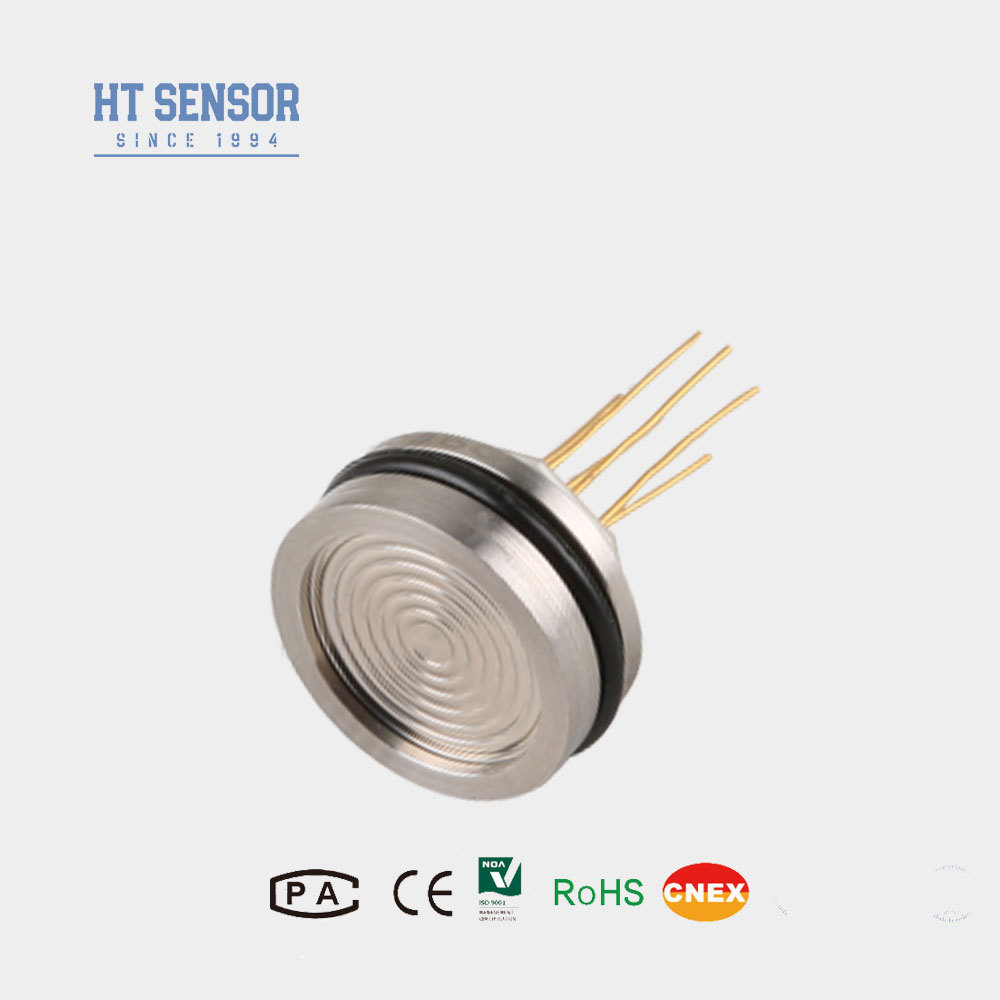

Sensor Tekanan Silikon Diameter 19mm, Inti Sensor Tekanan Mini, Sensor Tekanan Pengukuran Cairan Industri
Product Details
| Model TIDAK.: | HT26 | Sinyal Keluaran: | Tipe Analog |
|---|---|---|---|
| Proses Produksi: | Integrasi | Bahan: | Baja Tahan Karat |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Kekuatan: | 1,5mA /10VDC |
| Keluaran: | sinyal mv | Tinggi: | 7mm |
| Impedansi Masukan: | 2.5kΩ ~ 6kΩ | Impedansi output: | 2.5kΩ ~ 6kΩ |
| Suhu Operasional: | -20~80 ºC | Suhu Penyimpanan: | -40~125 ºC |
| Berat: | ~63g | ||
| Menyoroti |
sensor tekanan silikon dengan garansi,Sensor Tekanan Silikon Keakuratan Tinggi,Sensor Tekanan Silikon Industri |
||
Product Description
- Teknologi canggih dengan rumah baja tahan karat 316L
- Material diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu dan koreksi titik nol
- Keandalan, pengulangan, dan stabilitas yang luar biasa
- Tinggi 7mm yang ringkas dengan opsi kustomisasi
- Situs proses industri: minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
- Industri kelautan dan penerbangan
- Sistem kontrol hidrolik dan pneumatik
- Aplikasi kontrol proses
- Catu Daya: ≤2mA DC (Khas 1.5mA DC)
- Impedansi Input: 2.5KΩ~6KΩ
- Impedansi Output: 2.5KΩ~6KΩ

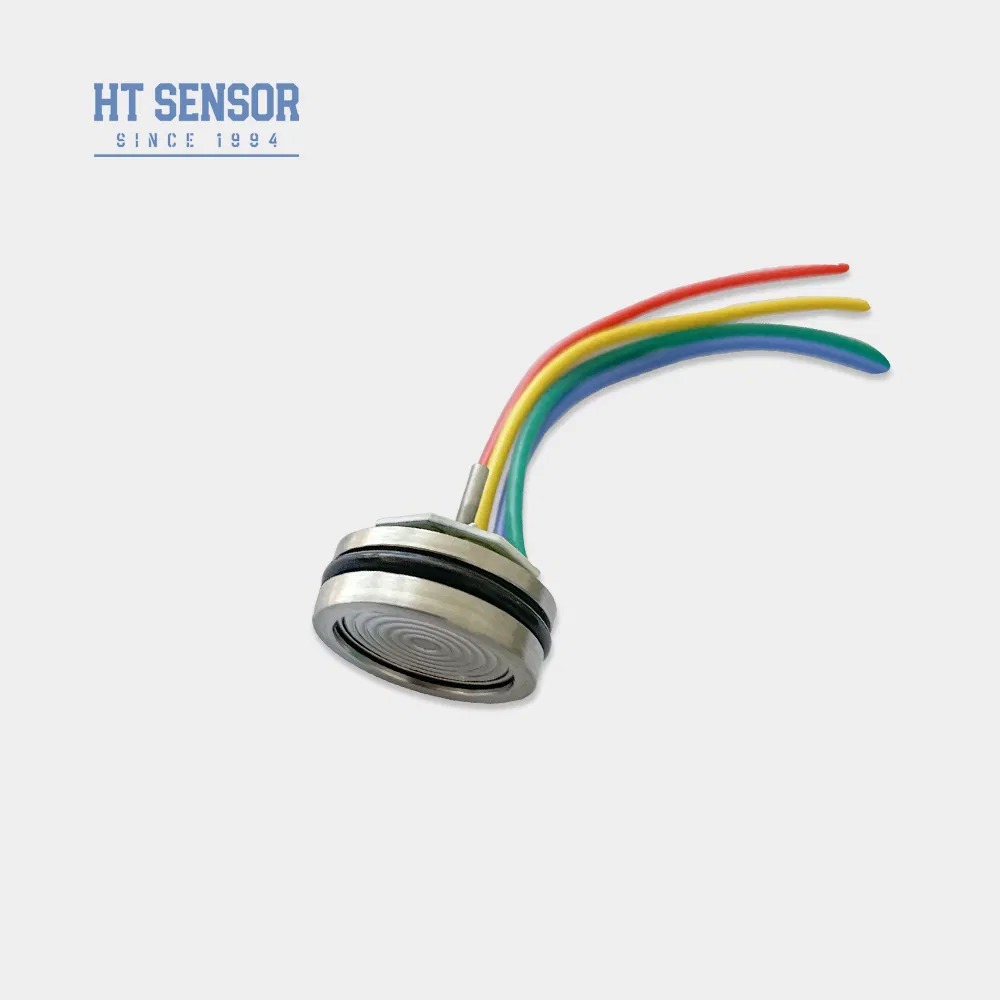

- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Rentang Pengukuran | Gauge(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Absolut(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Tertutup(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parameter | Typ | Maks | Satuan |
| NonLinearitas | ±0.15 | ±0.3 | %F.S |
| Pengulangan | 0.05 | 0.1 | %F.S |
| Histeresis | 0.05 | 0.1 | %F.S |
| Output Offset Nol | 0±1 | 0±2 | mV |
| Output Skala Penuh (≤20KPa) | 50±10 | 50±30 | mV |
| Output Skala Penuh (≥35kPa) | 100±10 | 100±30 | mV |
| Hanyutan Suhu Offset Nol (≤20KPa) | ±1 | ±2 | %F.S |
| Hanyutan Suhu Offset Nol (≥35kPa) | ±0.5 | ±1 | %F.S |
| Hanyutan Suhu Skala Penuh (≤20KPa) | ±1 | ±2 | %F.S |
| Hanyutan Suhu Skala Penuh (≥35kPa) | ±0.5 | ±1 | %F.S |
| Suhu Kompensasi (≤20KPa) | 0~50 | ºC | |
| Suhu Kompensasi (≥35kPa) | 0~70 | ºC | |
| Suhu Operasi | -20~80 | ºC | |
| Suhu Penyimpanan | -40~125 | ºC | |
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||
| Tekanan Pecah | 5X skala penuh | ||
| Stabilitas Jangka Panjang | 0.2% F.S/Tahun | ||
| Material Diafragma | 316L | ||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Guncangan | 100g, 11ms | ||
| Waktu Respons | ≤1ms | ||
| Segel O-ring | Karet Nitril atau Karet Fluoro | ||
| Media Pengisi | Minyak Silikon | ||
| Berat | ~63g | ||
- Pastikan kesesuaian yang tepat antara ukuran inti dan rumah pemancar untuk kekedapan udara yang diperlukan
- Sejajarkan rumah secara vertikal dan berikan tekanan yang merata selama perakitan untuk menghindari kerusakan pelat kompensasi
- Berikan instruksi khusus jika media yang diukur tidak kompatibel dengan diafragma inti atau material rumah (316L)
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan
- Jaga agar port inti tekanan gauge tetap terbuka ke atmosfer dan cegah masuknya air, uap, atau media korosif

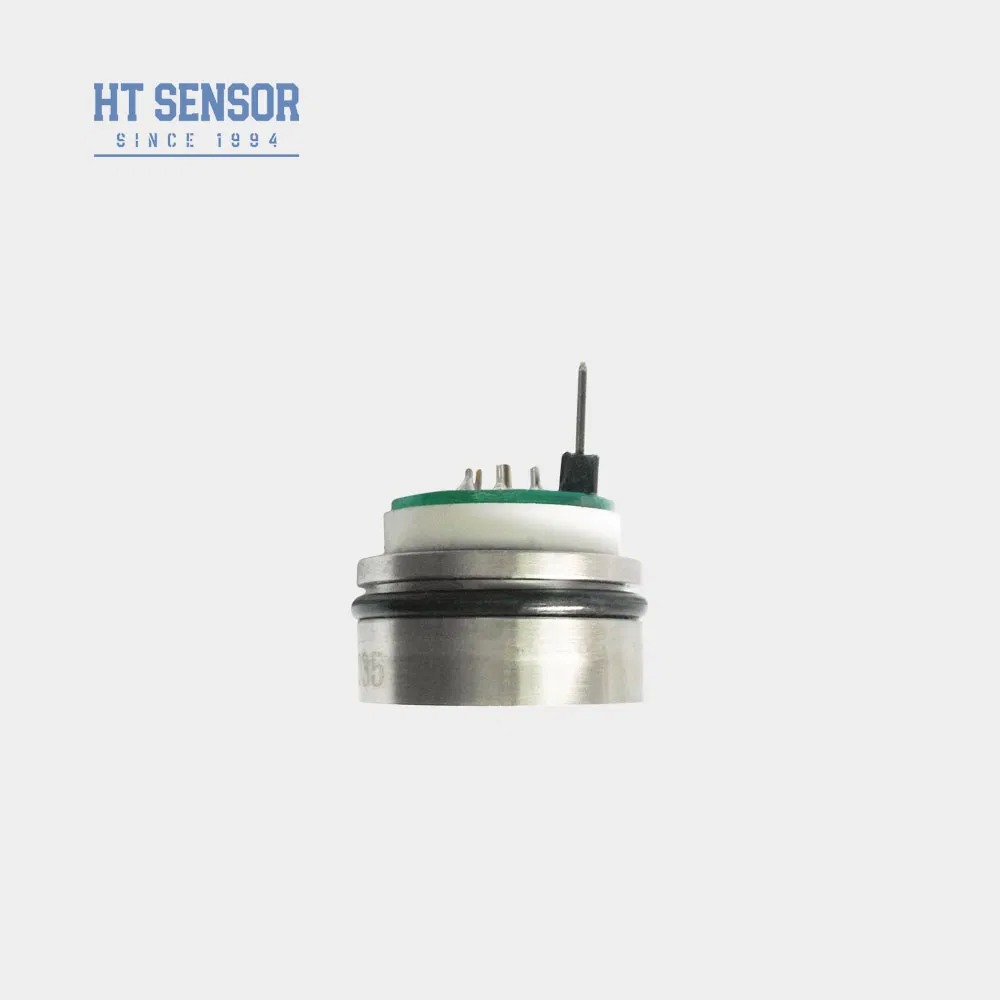

- Lihat label inti sebenarnya untuk konfigurasi lead pin
Product Highlights
Inti sensor tekanan OEM HT26: tinggi 7mm, konstruksi baja tahan karat, peringkat IP65. Stabilitas tinggi, akurasi ±0,3%FS, waktu respons 1ms. Dapat disesuaikan untuk pengukuran gas/cairan dalam aplikasi industri. Kapasitas 50.000 unit/tahun.
