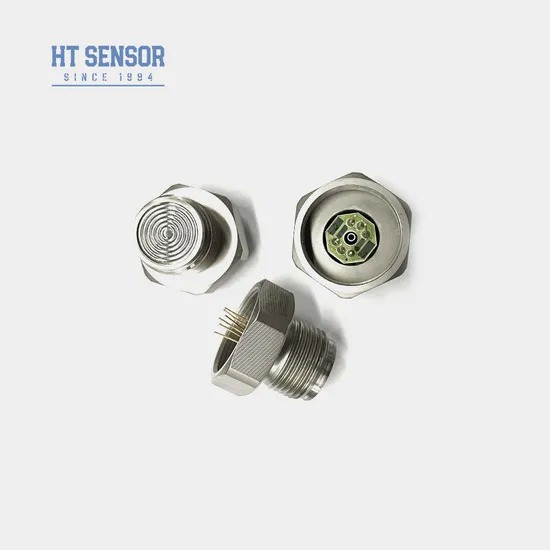

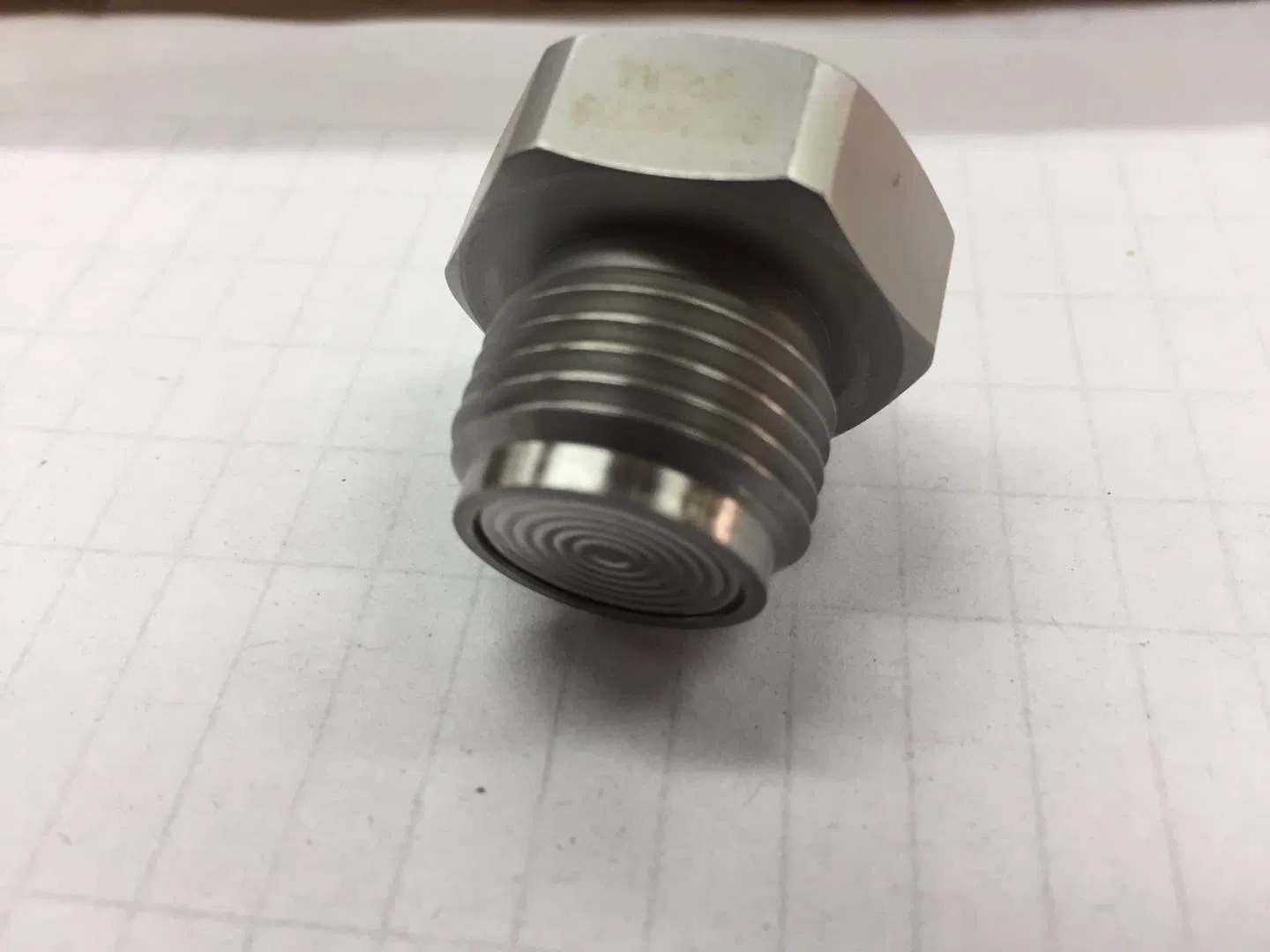

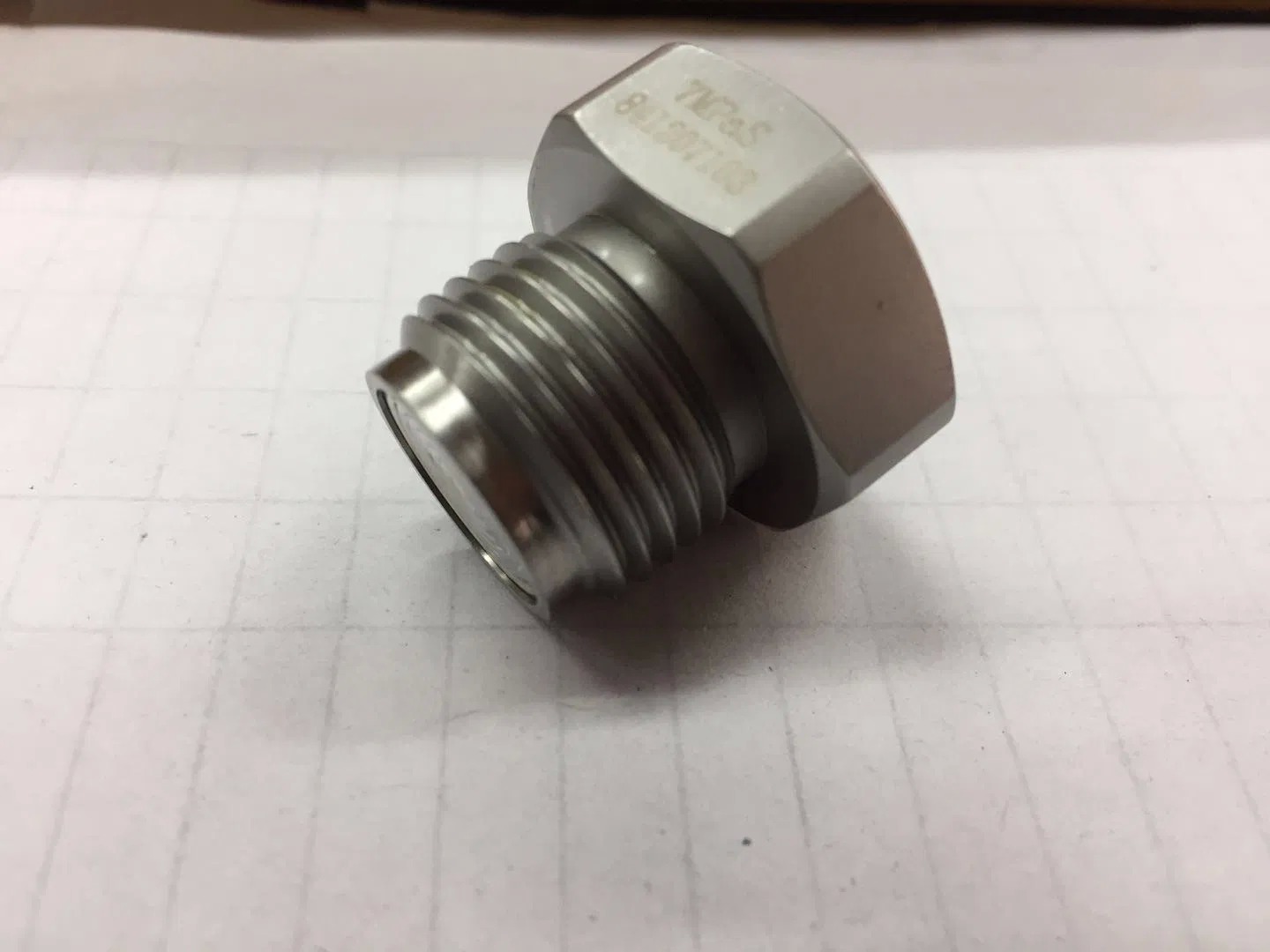

Catu Daya 10VDC HT24V Sel Sensor Tekanan Silikon G1/2 Sensor Level Sensor Tekanan Rata Inti
Product Details
| Sinyal Keluaran: | Tipe Analog | Bahan: | Baja Tahan Karat |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Peringkat IP: | IP65 |
| Catu Daya: | 10VDC | Jenis benang: | G1/2 M20*1,5 1/2NPT |
| Impedansi Masukan: | 4KΩ~20KΩ | Impedansi output: | 2.5kΩ ~ 6kΩ |
| Suhu Operasional: | -20 ~ 80oC | Suhu Penyimpanan: | -40~125ºC |
| Berat: | ~55 gram | Bahan diafragma: | 316L |
| Menyoroti |
10VDC HT24V sensor tekanan,Sensor tingkat G1/2 dengan garansi,sel sensor tekanan silikon |
||
Product Description

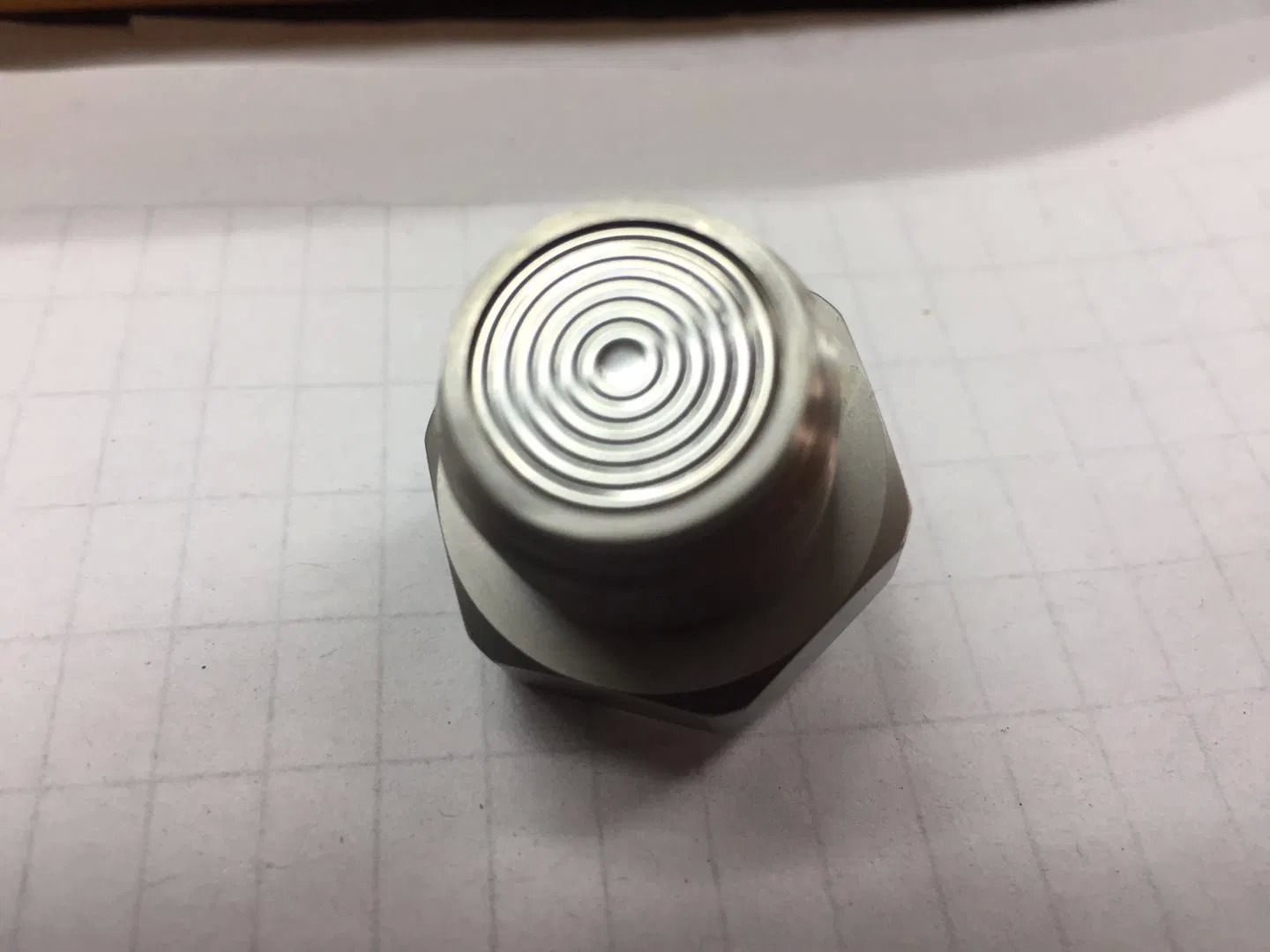

HT24V adalah sensor tekanan diafragma flush yang dilengkapi dengan chip silikon difusi yang sangat stabil.dilindungi oleh minyak silikon tertutupStruktur diafragma flush meningkatkan kemudahan pembersihan dan berkontribusi pada keandalan yang luar biasa, membuatnya ideal untuk aplikasi dalam makanan, kebersihan,dan industri lain yang membutuhkan standar kebersihan dan akurasi yang ketat.
- Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu dan koreksi titik nol
- Keandalan yang luar biasa, kemampuan mengulang, dan stabilitas
- Struktur diafragma untuk pembersihan dan perawatan yang mudah
- Pengukuran tekanan gas dan cairan yang tidak korosif dengan kompatibilitas baja tahan karat 316L
- Industri pengolahan makanan dan minuman
- Sistem kontrol proses industri
- Aplikasi pembuatan obat
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan: 4KΩ~20KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ

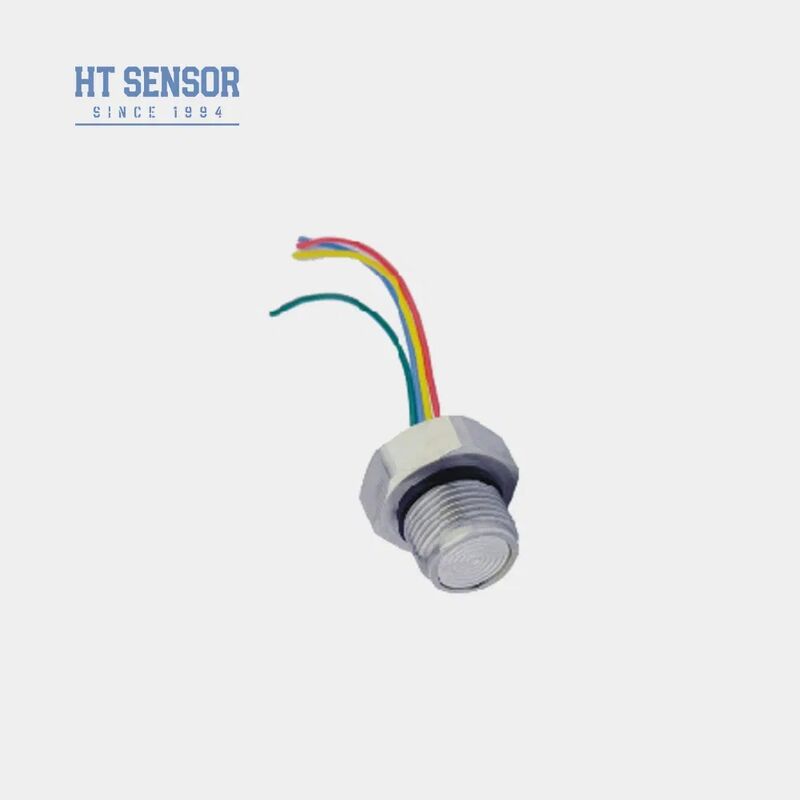

- Koneksi listrik: kawat suhu tinggi 100mm, kabel pita kertas
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Parameter | Jenis | Maksimal | Satuan |
| Nonlinearitas | ± 0.15 | ± 0.3 | % F.S |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0 ± 2 | mV |
| Output skala penuh (≤20KPa) | 50 ± 1 | 50 ± 2 | mV |
| Output skala penuh (≥35kPa) | 100 ± 1 | 100 ± 2 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S |
| Zero Offset Temp. Drift (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Pergeseran suhu skala penuh (≤20KPa) | ± 1 | ± 2 | % F.S |
| Pergeseran suhu skala penuh (≥ 35 kPa) | ± 0.8 | ± 1.5 | % F.S |
| Temp Kompensasi (≤20KPa) | 0 ~ 50 | oC | |
| Temp Kompensasi (≥ 35kPa) | 0 ~ 70 | oC | |
| Suhu operasi | -20 ~ 80 | oC | |
| Suhu penyimpanan | -40 ~ 125 | oC | |
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 60MPa | ||
| Tekanan ledakan | 5X skala penuh | ||
| Stabilitas jangka panjang | 0.2 % F.S/Tahun | ||
| Bahan diafragma | 316L | ||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Kejutan | 100g, 11ms | ||
| Waktu Tanggapan | ≤1ms | ||
| Segel O-ring | Karet nitril atau karet fluoro | ||
| Penuh Medium | Minyak Silikon | ||
| Berat badan | ~ 55g | ||
Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC
- Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
- Selama perakitan perumahan, menjaga keselarasan vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi
- Jika media pengukuran tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), berikan instruksi khusus saat memesan
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan dari deformasi atau tindikan
- Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif
- Jika kabel pin memerlukan perubahan, lihat label pada inti yang sebenarnya untuk konfigurasi yang tepat
Product Highlights
Sensor tekanan silikon HT24V dengan daya 10VDC, peringkat IP65, dan stabilitas 0,2%FS/tahun. Dilengkapi diafragma baja tahan karat 316L untuk memudahkan pembersihan dalam aplikasi makanan/farmasi. Dapat disesuaikan dengan kapasitas produksi 50.000 unit/tahun.
