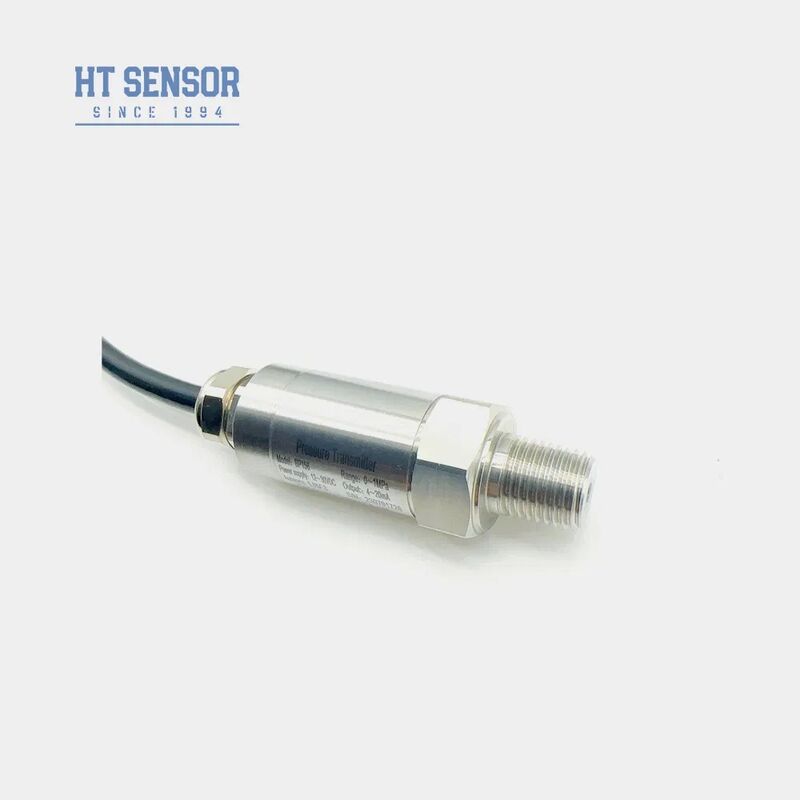

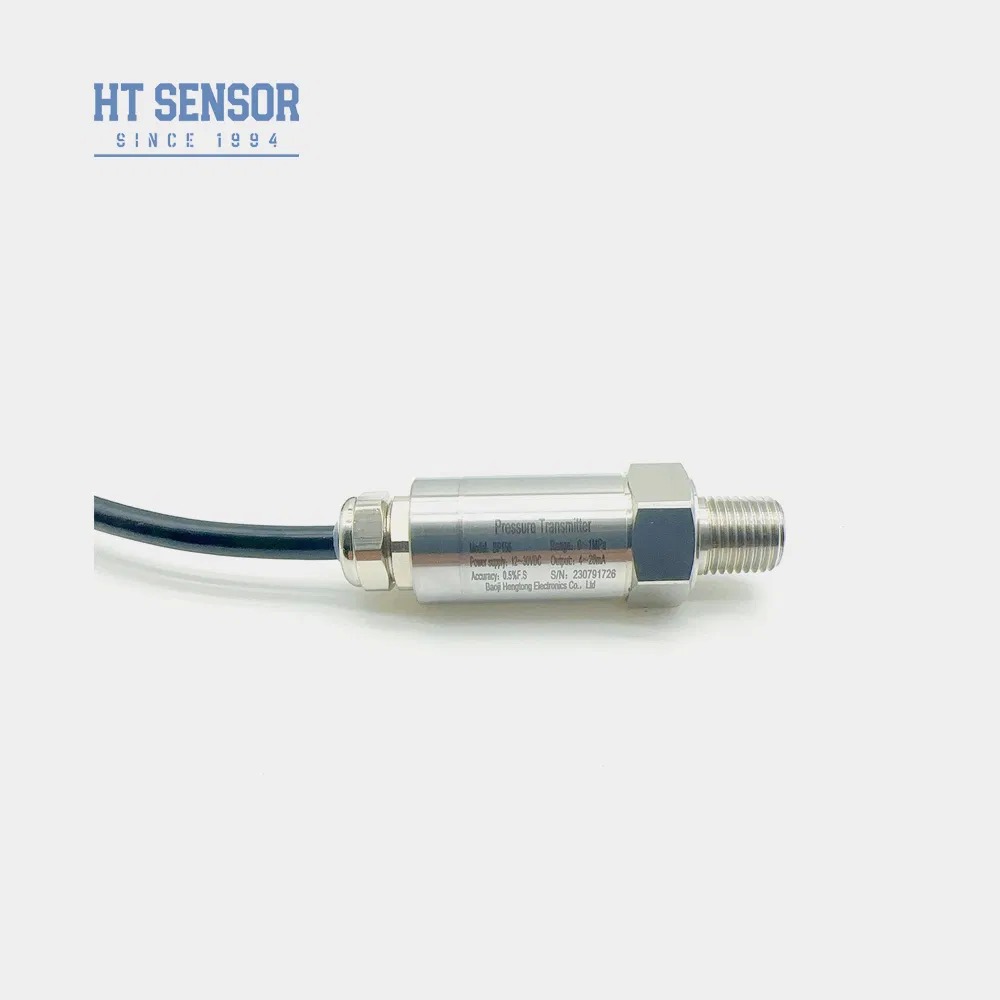

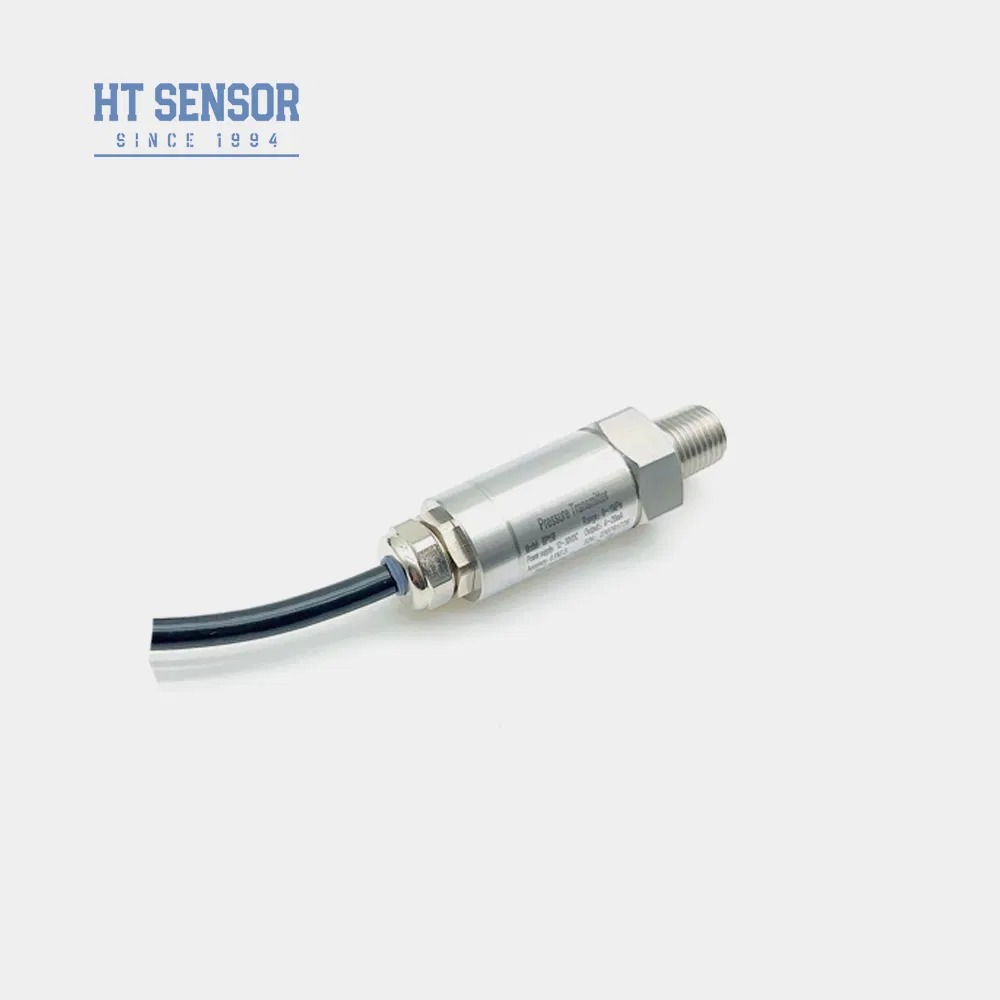

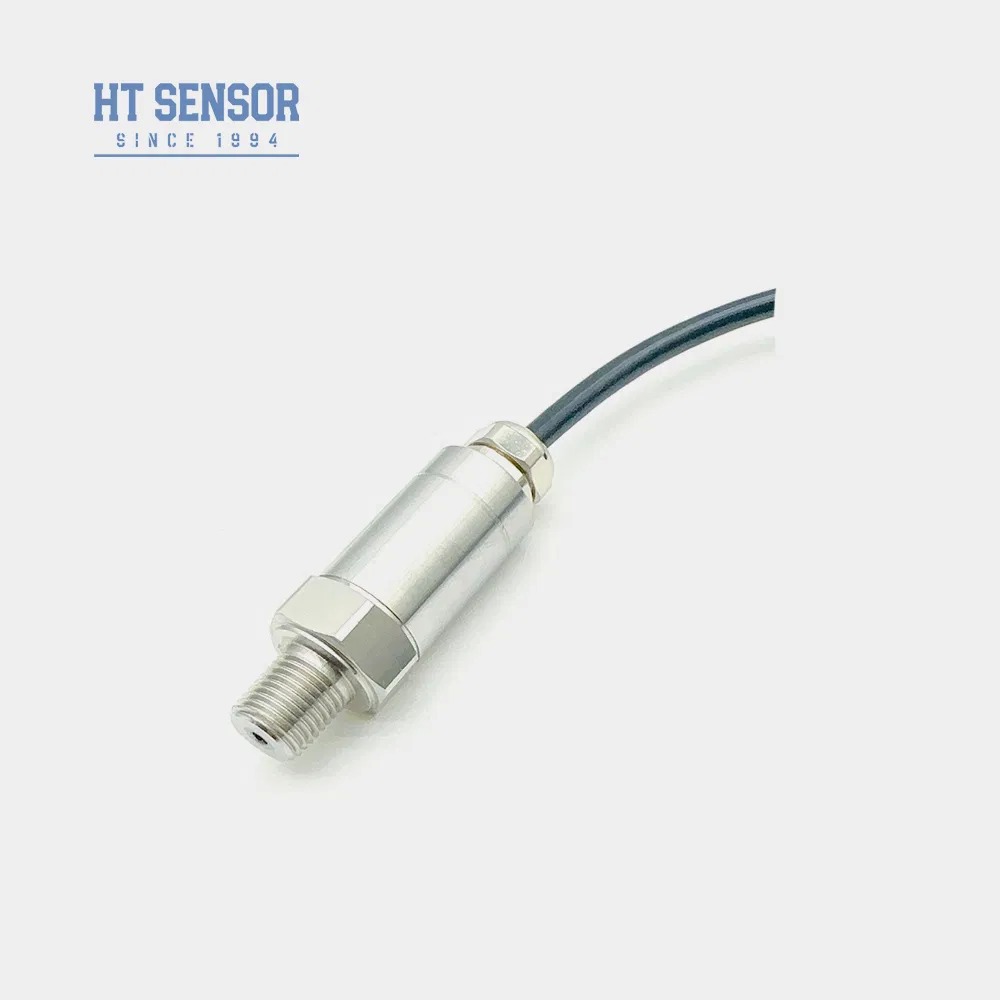

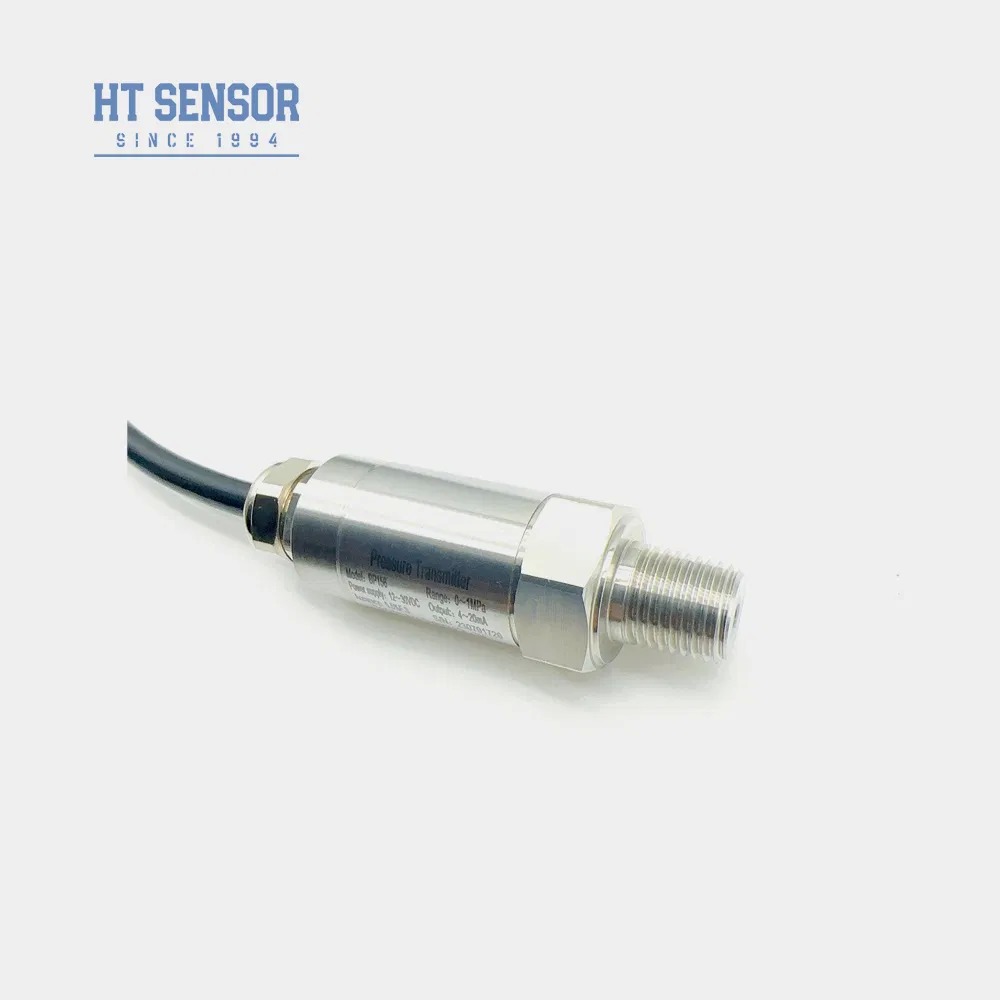

Sensor Tekanan Udara Tekanan Silikon Presisi Tinggi Industri dengan Sensor HT
Product Details
| Model TIDAK.: | BP156 | Media Ukur: | Gas dan cair |
|---|---|---|---|
| Rentang Tekanan: | 0kPa~10kPa...40MPa | Peringkat IP: | IP65 |
| Tipe Tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Suhu operasi.: | -20 ℃ ~ 80 ℃ |
| Kapasitas Kelebihan Beban: | ≤ 1,5 kali dari kisaran pengenal | Akurasi @ 25ºC: | ± 0,25% (Typ.) ± 0,5% (maks.) |
| Stabilitas jangka panjang: | ± 0,1%FS/tahun (Typ.) ± 0,2%FS/tahun (maks.) | Bahan diafragma: | 316L |
| Resistensi Isolasi: | 100mΩ 100VDC | Berat: | ~0,25kg |
| Menyoroti |
Sensor Tekanan Silikon Keakuratan Tinggi,Transmitter Tekanan Udara Industri,Transmitter tekanan sensor HT |
||
Product Description
- Jangkauan pengukuran yang luas dengan konstruksi baja tahan karat

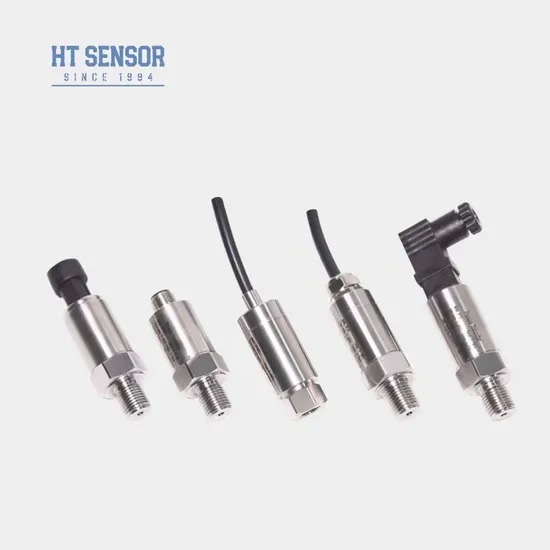

- Berbagai konfigurasi antarmuka tekanan tersedia
- Peringkat perlindungan IP65 dengan struktur semua stainless steel
- Kemampuan kalibrasi nol dan skala penuh
- Keakuratan pengukuran presisi tinggi
- Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L
- Aplikasi industri maritim dan penerbangan
- Pemantauan proses industri di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidraulik dan pneumatik
| Jangkauan pengukuran | 0kPa ~ 10kPa...40MPa |
|---|---|
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Kapasitas Overload | ≤ 1,5 kali rentang nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability & Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10MPa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Resistensi Getaran | 10g, 55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
- Memastikan media yang diukur kompatibel dengan bahan yang bersentuhan dengan produk
- Model tahan ledakan tidak termasuk kepala tampilan digital
- Transmitter dengan layar LCD atau LED membutuhkan catu daya ≥20VDC
- Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
- Untuk suhu operasi di bawah -20oC, pilih segel EPDM O-ring
- Panjang kabel default adalah 1,5m (bahan polietilen)
- Menentukan persyaratan khusus untuk getaran, benturan, atau gangguan elektromagnetik
| BP15X | Transmitter Tekanan Analog |
|---|---|
| Kode | Desain Konstruksi |
| 5 | Packard plug |
| 6 | Kabel Output Langsung tertutup 1,5 meter |
| 7 | Konektor Mini Hirschmann |
| 8 | Konektor Hirschmann Besar |
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa (0-X) Kpa atau MPa |
| Kode | Sumber Daya |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | lainnya |
| Kode | Sinyal output |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Tekanan |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | lainnya (¢ 50,4 Flange) |
| Kode | Koneksi Listrik |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel Disegel Outlet 1,5 meter |
| B4 | lainnya |
| Kode | Jenis Tekanan |
| G | Tekanan pengukur |
| A | Tekanan mutlak |
| S | Tekanan referensi tertutup |
