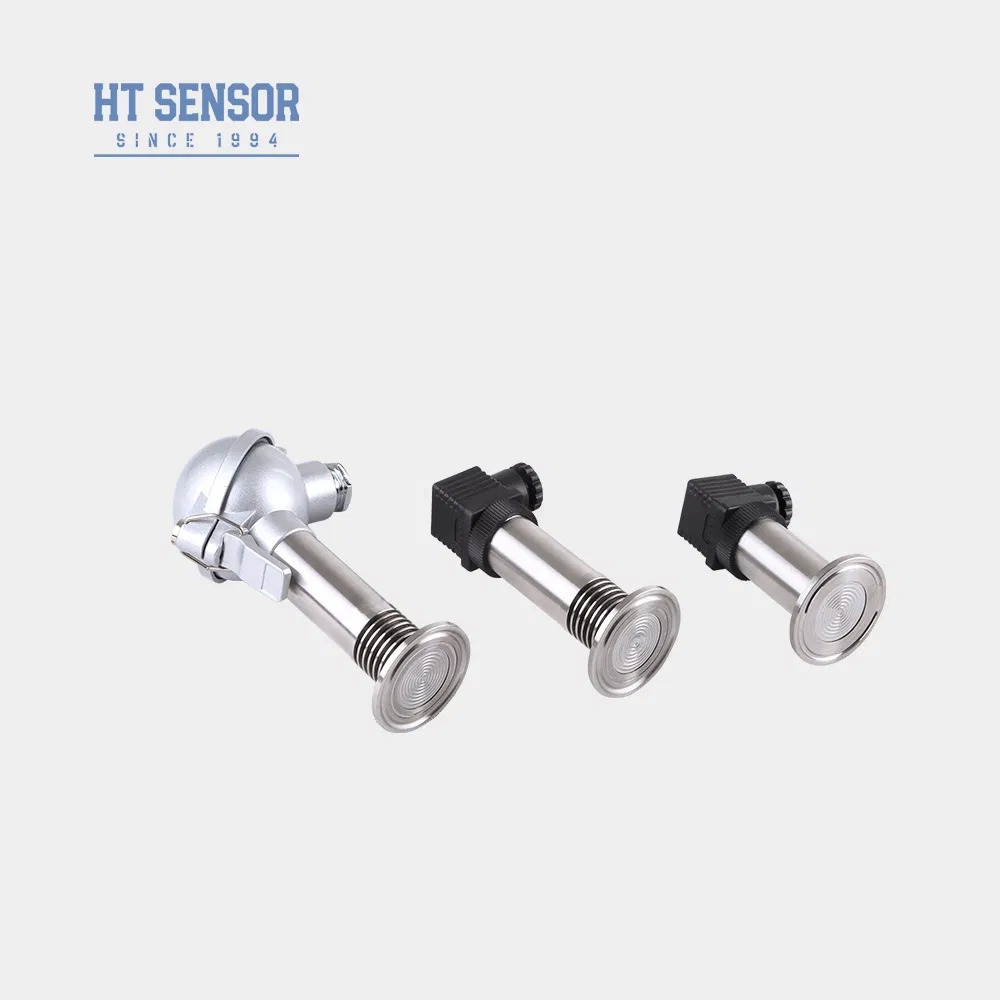

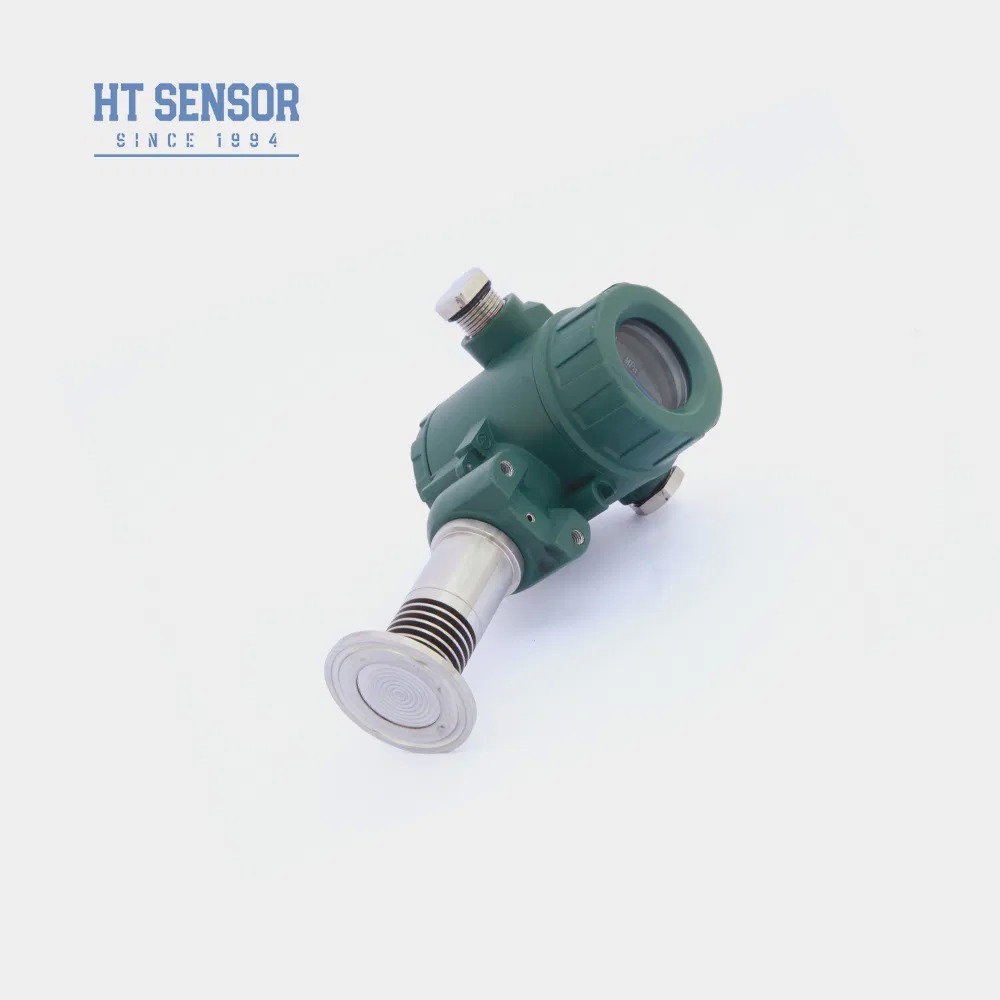

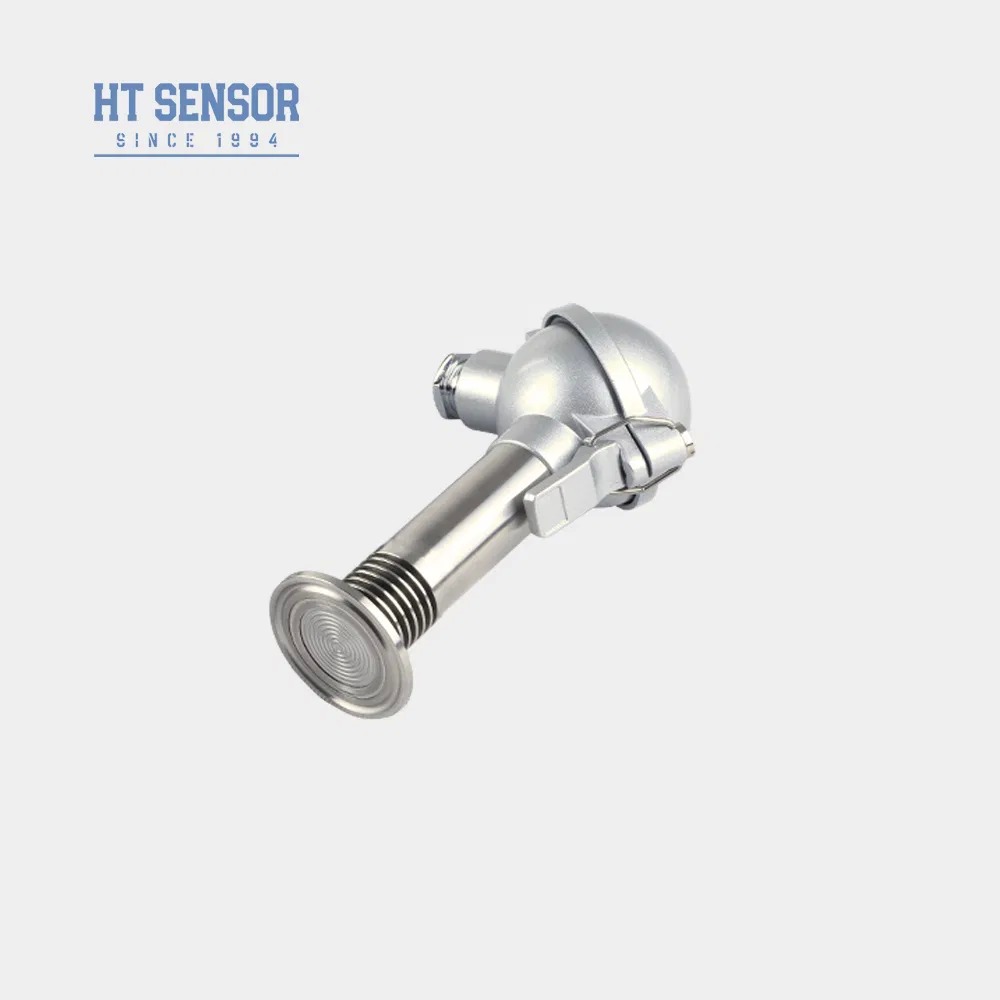

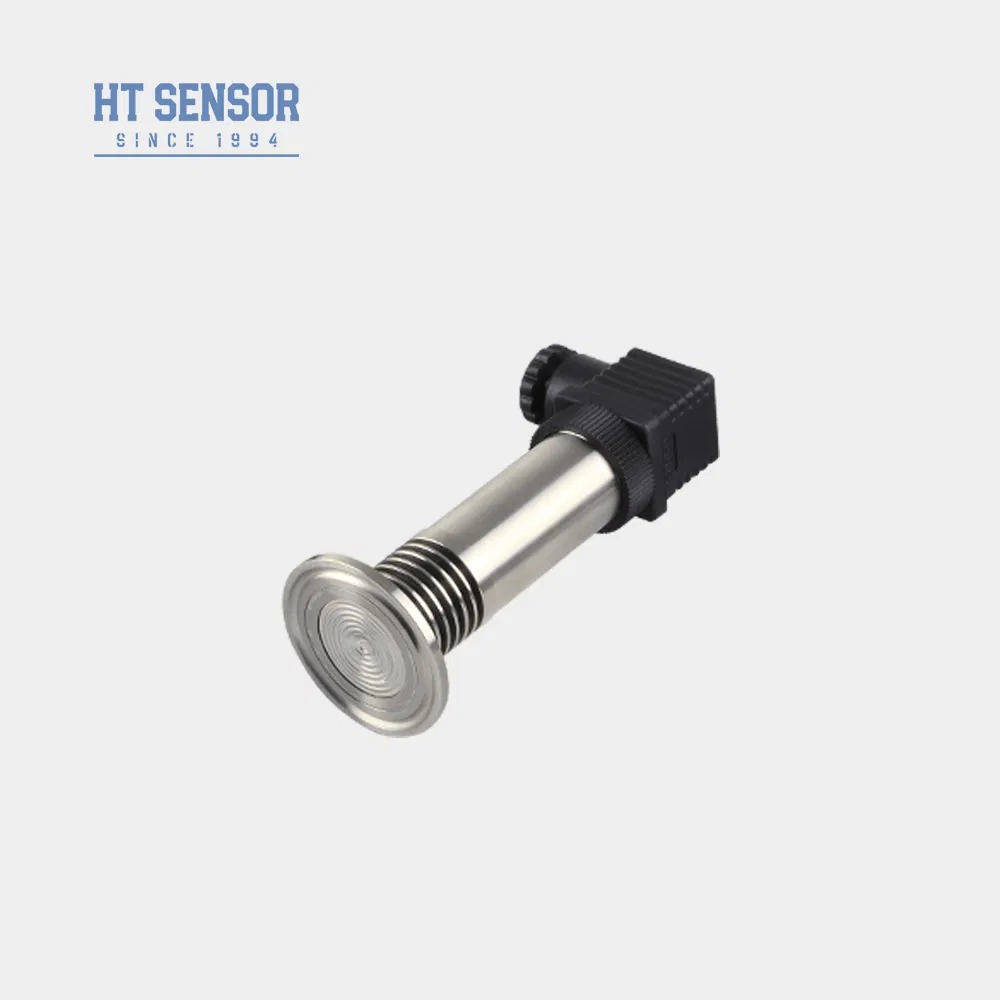

1.5" Klem untuk memasang Diafragma Besar Sensor Tekanan Transmitter Tingkat Suhu Tinggi
BP93420-IQ Pressure Transmitter
Pengantar Produk
BP93420-IQT 1.5mm penjepit untuk memasang transmisi suhu tinggi diafragma besar.mengubah sinyal sensor menjadi sinyal output standarTransmitter tekanan ini terutama digunakan di tempat-tempat di mana kondisi sanitasi yang tinggi diperlukan, memastikan pengukuran tekanan yang dapat diandalkan dan akurat di lingkungan higienis.
Fitur Produk
- Berbagai pilihan antarmuka tekanan
- Dirancang untuk aplikasi higienis untuk mencegah skala menengah
- Keakuratan tinggi dengan struktur stainless steel sepenuhnya
- Mudah dibersihkan
Aplikasi
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L
- Ideal untuk perlindungan lingkungan dan industri kimia
- Digunakan dalam industri kelautan dan penerbangan
- Cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan
Parameter Kinerja
| Jangkauan pengukuran |
0~35Kpa...~3.5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
0.1% FS |
| Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
-20-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,55kg |
Spesifikasi Sinyal Keluar
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
|
3 kawat |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V |
5VDC |
|
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
Contoh Pemilihan
Panduan pesanan
BP93420XX Pressure Transmitter
Desain Konstruksi
| IB |
Transmitter Tekanan Umum |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
| IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
| IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
| IC |
Transmitter tekanan suhu tinggi |
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
Jangkauan pengukuran
-100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) Kpa atau MPa
Sumber Daya
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
Sinyal output
| S1 |
4 ~ 20mADC |
| S2 |
1 ~ 5VDC |
| S3 |
0 ~ 5VDC |
| S4 |
0 ~ 10mADC |
| S5 |
0 ~ 20mADC |
| S6 |
0 ~ 10VDC |
| S7 |
0.5~4.5VDC |
Koneksi Listrik
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
Jenis Tekanan
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
Tips Pemesanan
- Ketika memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
- Saat melakukan pesanan, harap perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
- Saat memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar tidak boleh lebih rendah dari 20VDC.
- Untuk memastikan pengoperasian produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya tertanam dengan aman.
- Kisaran suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu memilih segel O-ring EPDM.
- panjang kabel default adalah 1.5m, tersedia dalam tiga bahan. jika tidak ditentukan akan disediakan dengan bahan kabel polietilena. jika Anda membutuhkan bahan kabel yang berbeda,Tolong jelaskan dalam urutan.
- Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
Informasi Perusahaan
Pertanyaan yang Sering Diajukan
T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
