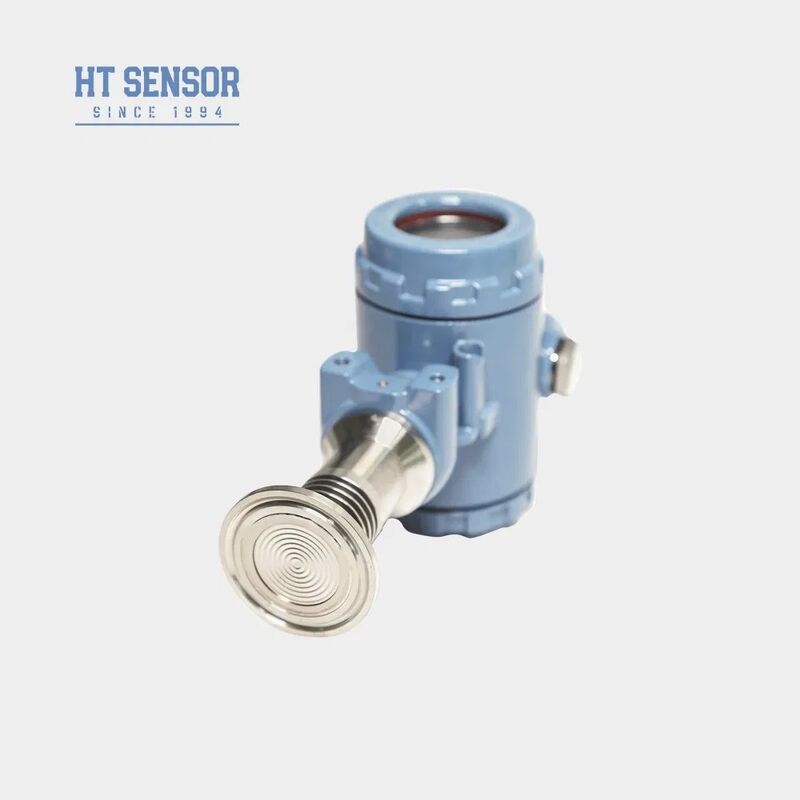

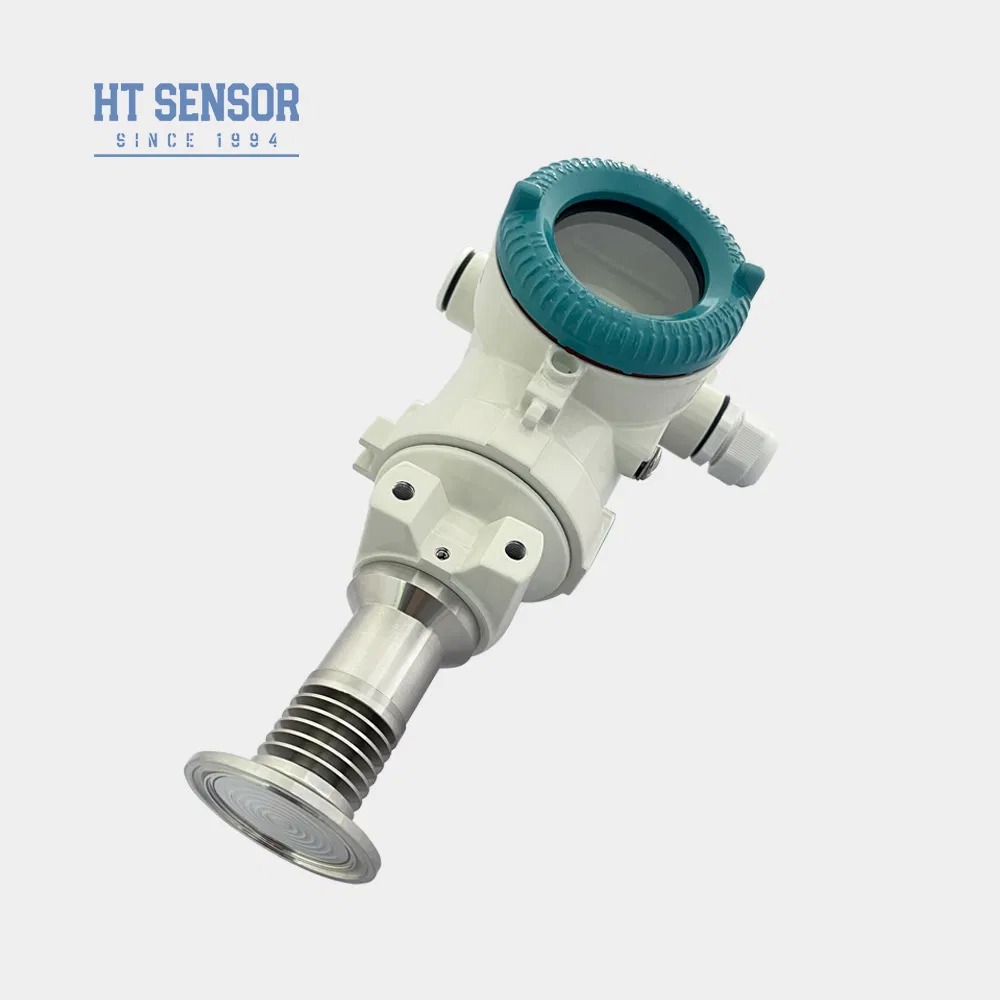

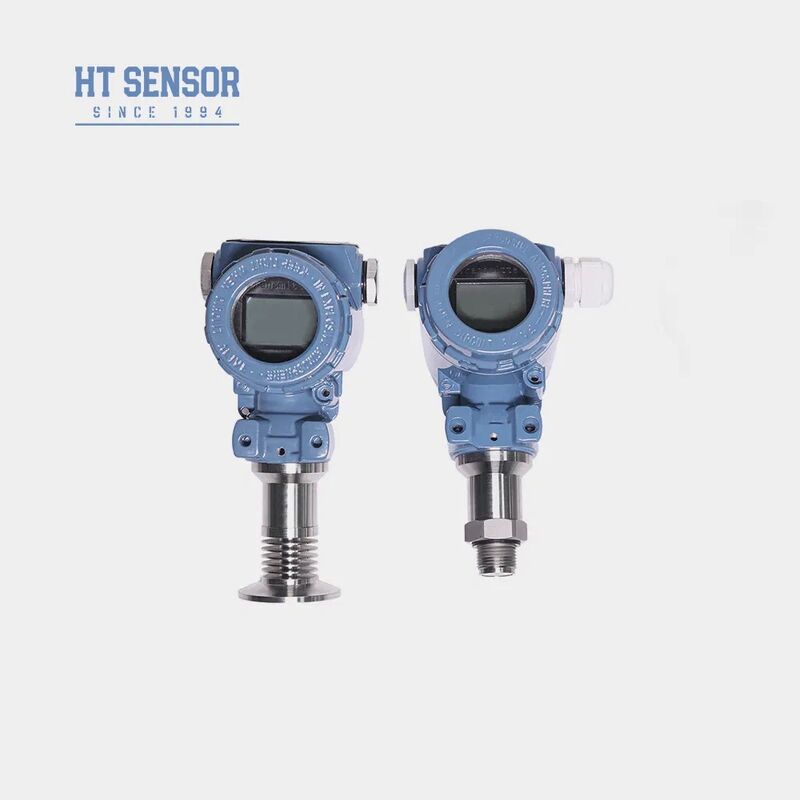

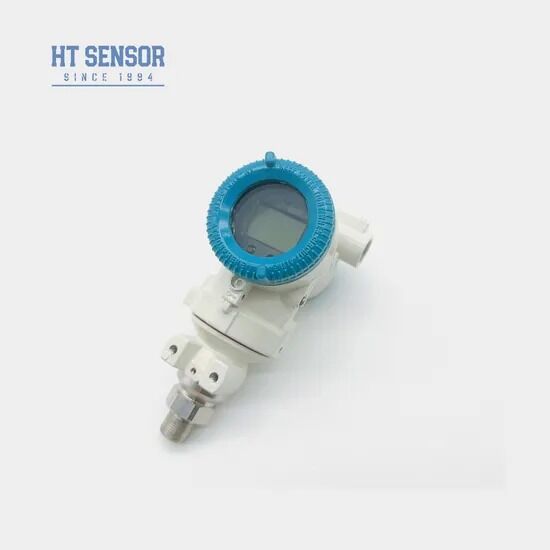

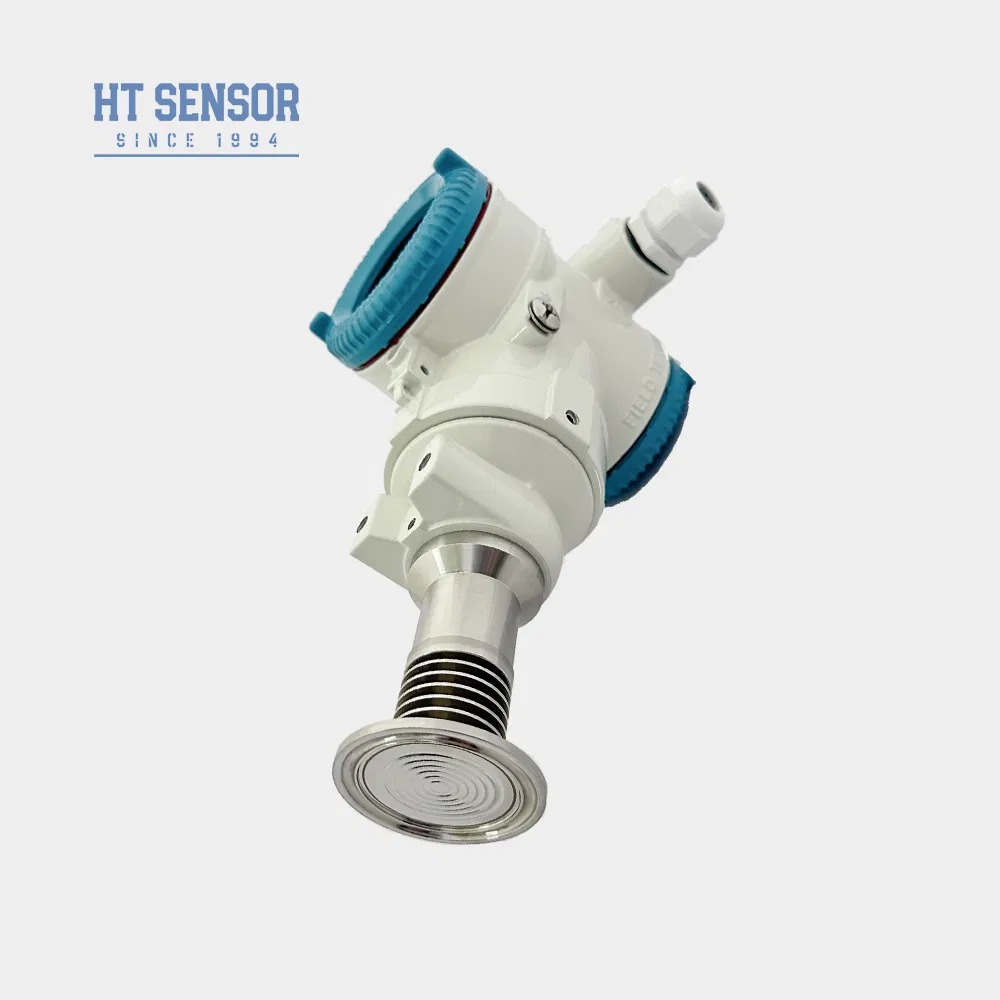

HTsensor Digital Mudah Dibersihkan Transduser 4-20ma+Hart Flush Pressure Sensor Transmitter
Detail Produk
| Model TIDAK.: | BP93420-IIIQT | Media Ukur: | Udara dan cairan |
|---|---|---|---|
| Nilai akurasi: | 0,5% | Rentang Tekanan: | -100kpa...0kpa ~30kpa...3,5MPa |
| Peringkat IP: | IP65 | Tipe Tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Stabilitas jangka panjang: | +-0,1%FS/Tahun(Biasa) | Sinyal Keluaran: | 4-20mA/Hart/485 |
| Rentang Pengukuran: | -100kPa…0kPa ~ 35kPa…3,5MPa | Kelebihan muatan: | ≤ 1,5 kali dari kisaran pengenal |
| Suhu nol suhu melayang: | ± 0,02%FS/ºC (≤100kPa) ± 0,01%FS/ºC (> 100kPa) | Melayang suhu skala penuh: | ± 0,02%FS/ºC (≤100kPa) ± 0,01%FS/ºC (> 100kPa) |
| Menyoroti |
Sensor tekanan digital yang mudah dibersihkan,Pemancar tekanan flush 4-20ma+Hart,sensor tekanan silikon dengan garansi |
||
Deskripsi Produk
- Berbagai pilihan antarmuka tekanan
- Dirancang untuk aplikasi higienis untuk mencegah skala menengah
- Keakuratan tinggi dengan struktur stainless steel sepenuhnya
- Desain yang mudah dibersihkan
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L
- Ideal untuk perlindungan lingkungan dan industri kimia
- Digunakan dalam industri maritim dan penerbangan
- Cocok untuk industri medis, biofarmaceutika, dan kebersihan makanan
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
|---|---|
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability & Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Kode | Desain Konstruksi |
|---|---|
| IB | Transmitter Tekanan Umum |
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter |
| IE | Transmitter Tekanan Penerbangan yang tahan kejut |
| IIC/III | Industrial General/ Display Pressure Transmitter |
| Jika | Transmitter tekanan tahan kelembaban |
| IIE/IIIE | Transmitter Tekanan Umum/Tampilan |
| IN | Air conditioning khusus pemancar tekanan |
| IC | Transmitter tekanan suhu tinggi |
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi |
(0-X) Kpa atau MPa
| Kode | Sumber Daya |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | lainnya |
| Kode | Sinyal output |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Listrik |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Output Kabel yang Disegel |
| B4 | 2088 Casing industri |
| B5 | 2088 Casing industri dengan tampilan |
| B6 | lainnya |
| Kode | Jenis Tekanan |
|---|---|
| G | Tekanan pengukur |
| A | Tekanan mutlak |
| S | Tekanan referensi tertutup |
- Ketika memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
- Saat melakukan pesanan, harap perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
- Saat memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar tidak boleh lebih rendah dari 20VDC.
- Untuk memastikan operasi yang dapat diandalkan, pasang perangkat perlindungan petir di lokasi dan pastikan pengantar yang tepat.
- Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Untuk suhu di bawah -20oC, pilih segel O-ring EPDM.
- Panjang kabel default adalah 1,5 m, tersedia dalam tiga bahan.
- Untuk persyaratan khusus seperti getaran yang kuat, kekuatan pukulan instan, atau gangguan elektromagnetik yang kuat, silakan tentukan dalam pesanan Anda.
Sorotan Produk
BP93420-IIIQT Transmitter tekanan flush suhu tinggi Baoji Hengtong sensor tekanan flush suhu tinggi untuk aplikasi pengujian cairan yang membutuhkan kondisi sanitasi yang tinggi. Pengantar Produk BP93420-IIIQT klem 1,5 mm untuk memasang pemancar suhu tinggi diafragma besar dengan sirkuit pemrosesan ...
