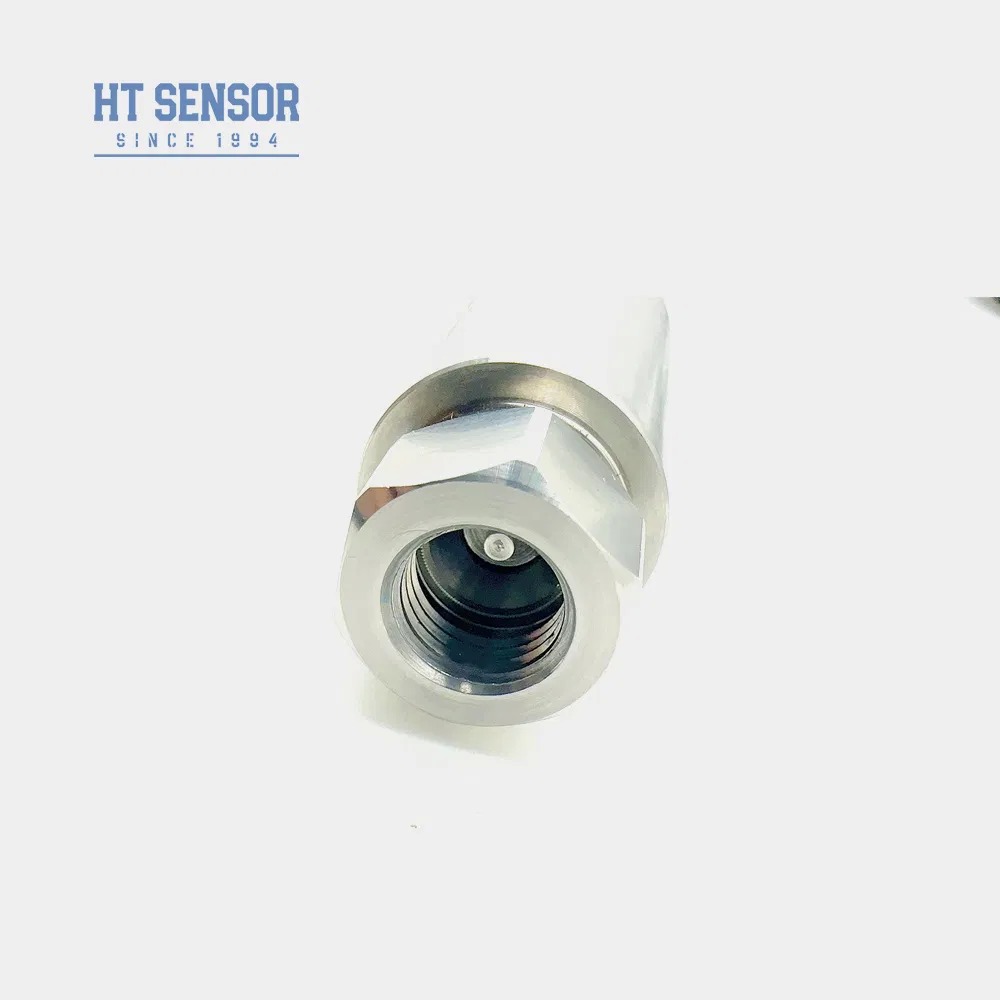

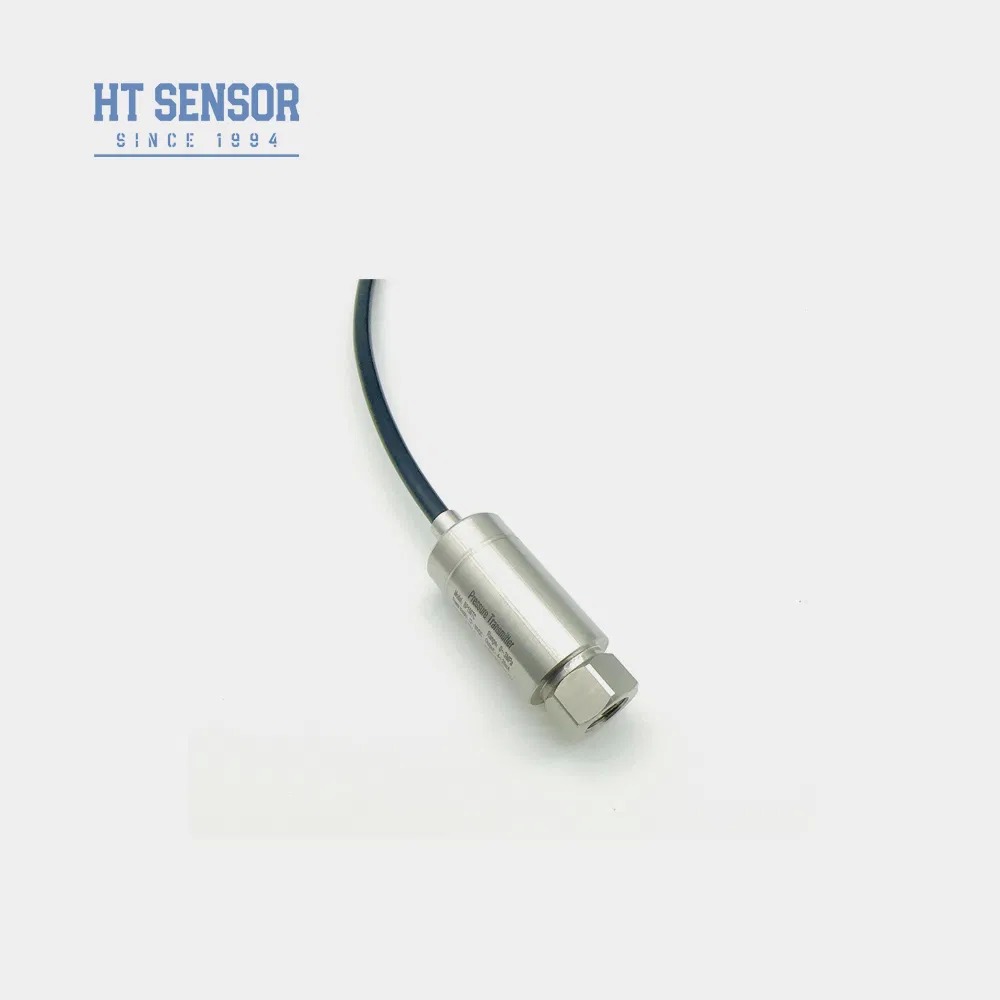

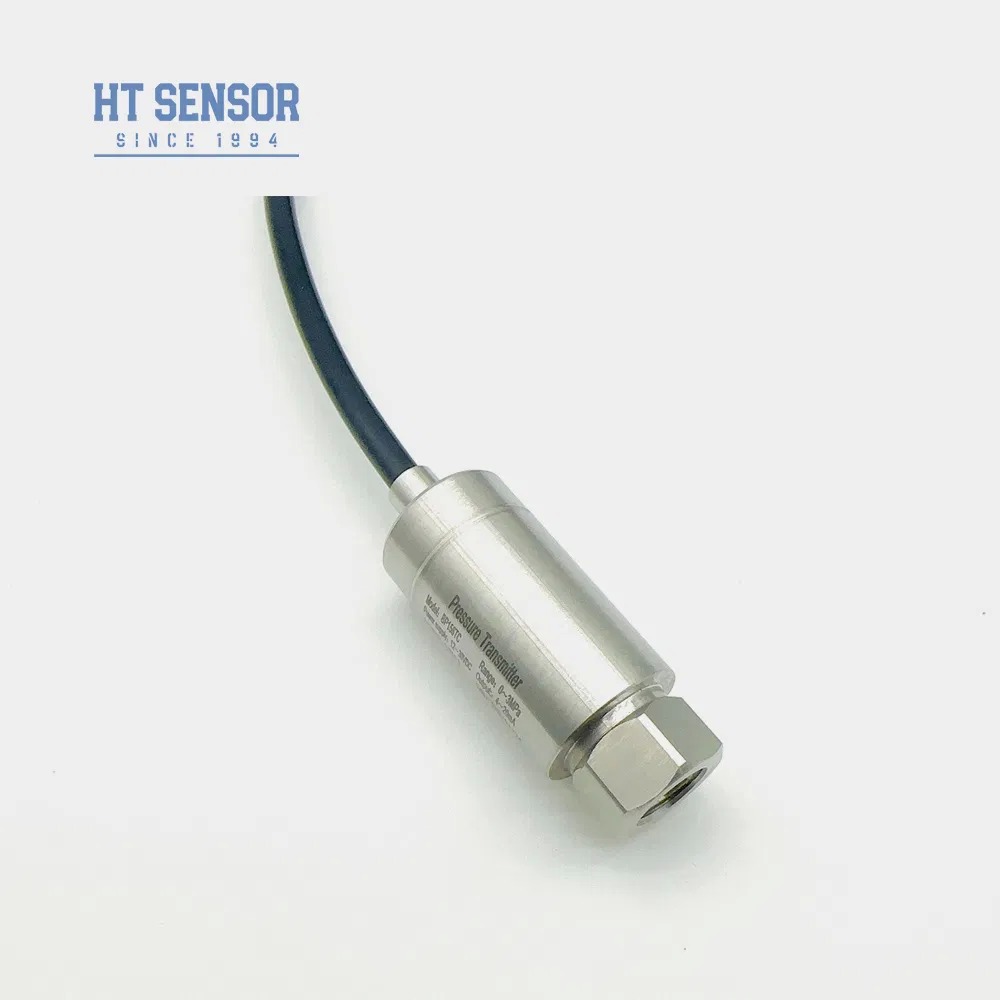

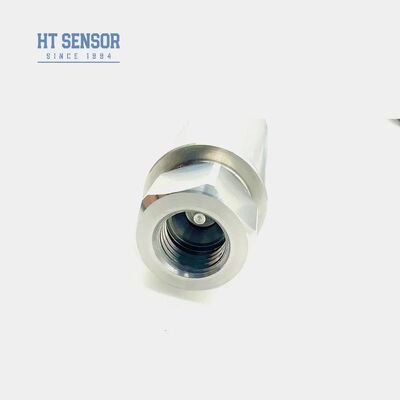

Hengtong 4-20mA Air Pressure Transmitter Silicon Piezoresistive Tekanan Sensor Industrial
Product Details
| Model TIDAK.: | BP156 | Media Ukur: | Gas dan cair |
|---|---|---|---|
| Nilai akurasi: | 0,5% | Rentang Tekanan: | 0kPa~10kPa...40MPa |
| Peringkat IP: | IP65 | Tipe Tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Bahan Perumahan: | 304 | Kompensasi Temp.: | 0-70 ℃ |
| Bahan diafragma: | 316L | Sinyal Keluaran: | 4~20mA / 0,5-4.5V |
| Tegangan suplai: | 12~30VDC / 5VDC | Jenis Keluaran: | kawat 2/3/4 |
| Berat: | ~0,25kg | ||
| Menyoroti |
Transmitter tekanan udara 4-20mA,Sensor Tekanan Piezoresistif Silikon,sensor tekanan industri dengan garansi |
||
Product Description
- Rentang pengukuran yang luas dengan konstruksi baja tahan karat
- Tersedia beberapa konfigurasi antarmuka tekanan
- Desain yang ringkas dan ringan untuk pemasangan yang mudah
- Pengukuran presisi tinggi dengan semua struktur baja tahan karat
- Kalibrasi nol dan skala penuh yang dapat disesuaikan
- Pengukuran tekanan gas dan cairan non-korosif menggunakan baja tahan karat 316L
- Aplikasi industri kelautan dan penerbangan
- Kontrol proses industri dalam minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidrolik dan pneumatik
| Rentang Pengukuran | 0kPa ~ 10kPa…5MPa |
|---|---|
| Jenis Tekanan | Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kapasitas Kelebihan Beban | ≤ 1,5 kali dari rentang yang dinilai |
| Akurasi @ 25ºC | ±0,25% (Khas) ±0,5% (Maksimum) |
| Pengulangan & Histeresis | 0,02%F.S(Typ.) 0,05%F.S(Maks.) |
| Stabilitas Jangka Panjang | ±0,1%F.S/Tahun(Typ.) ±0,2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Hanyutan Suhu Skala Penuh | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Respons Frekuensi | 2.4Khz |
| Kompensasi Suhu | 0-70ºC(≤10mpa, dapat disesuaikan) |
| Suhu Operasi | -20ºC~80ºC |
| Suhu Penyimpanan | -40ºC~120ºC |
| Ketahanan Getaran | 10g,55Hz ~ 2kHz |
| Material Perumahan | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat | ~0,05kg |
| Sinyal Keluaran | Tegangan Catu Daya | Jenis Keluaran |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | 3 kabel | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Pastikan media yang diukur kompatibel dengan bahan kontak produk
- Model tahan ledakan tidak termasuk kepala tampilan digital
- Pemancar dengan tampilan LCD atau LED memerlukan catu daya ≥20VDC
- Pasang perangkat penangkal petir dan pastikan pengardean yang tepat untuk pengoperasian yang andal
- Untuk suhu pengoperasian di bawah -20ºC, pilih segel O-ring EPDM sebagai pengganti karet Fluoro
- Panjang kabel default adalah 1,5m (bahan polietilen)
- Tentukan persyaratan khusus untuk getaran, benturan, atau interferensi elektromagnetik
| Kode | Konstruksi Garis Besar |
|---|---|
| 5 | Steker Packard |
| 6 | Kabel Keluaran Langsung Tertutup 1,5 meter |
| 7 | Konektor Mini Hirschmann |
| 8 | Konektor Hirschmann Besar |
(0-X)Kpa atau MPa | X: Menunjukkan Rentang Pengukuran Sebenarnya
| Kode | Catu Daya |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Lainnya |
| Kode | Sinyal Keluaran |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Tekanan |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Lainnya(¢50.4 Flange) |
| Kode | Koneksi Listrik |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel Outlet Tertutup 1,5 meter |
| B4 | Lainnya |
| Kode | Jenis Tekanan |
|---|---|
| G | Tekanan Ukur |
| A | Tekanan Absolut |
| S | Tekanan Referensi Tertutup |
Product Highlights
Pemancar Tekanan BP156Pemancar tekanan BP156 adalah solusi hemat biaya yang dirancang khusus untuk kompresor udara dan peralatan pendingin. Menggabungkan teknologi canggih dengan sirkuit pemancar berkinerja tinggi kami yang eksklusif, produk ini memberikan keandalan yang luar biasa di lingkungan ...
